Рено Симбол.
Регулятор давления тормозной системы
Регулятор давления распределяет рабочую жидкость тормозной
системы по контурам (диагоналям) и уменьшает давление в
гидроприводе задних колес, чтобы не допустить их блокировки при
резком торможении. Для проверки работы регулятора требуется
специальное оборудование, поэтому при его неисправности следует
обратиться к специалистам. |
Регулятор давления установлен на задней балке автомобиля. Во
время торможения задняя балка, перемещаясь относительно
автомобиля, через тягу воздействует на механизм регулятора,
уменьшая в заданной пропорции тормозное усилие на задних колесах
относительно тормозного усилия на передних колесах. |
– приподнимите заднюю часть автомобиля и подведите опоры под
кузов; |
– отсоедините провод от отрицательной клеммы аккумуляторной
батареи; |
– для уменьшения потери рабочей жидкости пережмите струбциной
шланг от компенсационного бачка или загерметизируйте бачок,
подложив под его крышку полиэтиленовую прокладку; |
– примите меры против растекания рабочей жидкости, положив
ветошь в зоне работы. Протрите трубопроводы, подходящие к
регулятору; |
|
Рисунок 7.8.
Отсоединение регулятора давления (выделен) от
кронштейна на балке задней подвески |
|
|
– снимите тягу регулятора, сняв пружинный фиксатор,
установленный на балке задней подвески (Рисунок
7.8); |
|

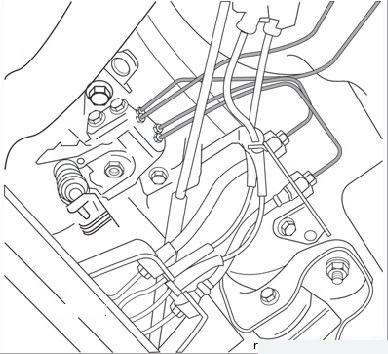

Рисунок 7.9.
Отсоединение тормозных трубопроводов от корпуса
регулятора давления |
|
|
– отсоедините тормозные трубопроводы от регулятора, пометив
предварительно их положение (Рисунок
7.9). Заглушите отверстия от попадания грязи; |

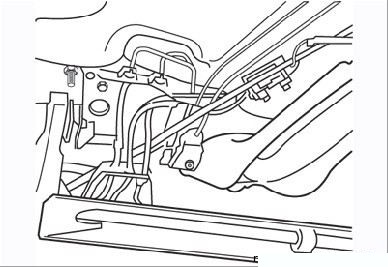

– снимите теплозащитный щиток, вывернув один болт и сняв два
быстроразъемных фиксатора (Рисунок
7.10); |
|

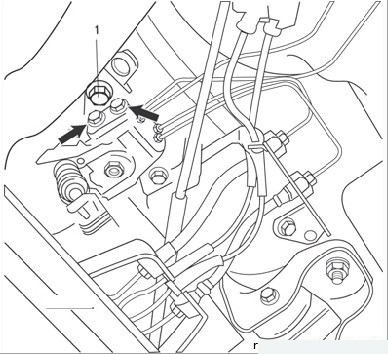

Рисунок 7.11.
Крепление регулятора давления: 1 – болт
кронштейна; стрелками показаны гайки крепления |
|
|
– ослабьте затяжку болта 1 (Рисунок
7.11) и отверните две гайки болтов крепления регулятора,
показанные стрелками. Снимите регулятор с автомобиля. |
Не ослабляйте болт хомута тяги
регулятора: если изменится длина тяги,
потребуется регулировка регулятора после замены. |
|
|
Установка проводится в порядке, обратном снятию: |
– подсоедините тормозные трубопроводы к регулятору, установив их
по меткам, нанесенным при снятии; |
– удалите полиэтиленовую прокладку из-под крышки
компенсационного бачка или снимите зажим со шланга; |
– удалите воздух из гидравлического привода системы тормозов. |
