Рено Симбол. Подшипник сцепления

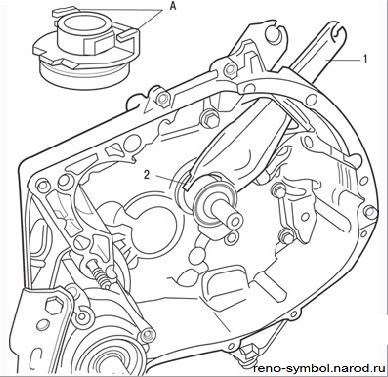

Подшипник и вилка выключения сцепления: 1
- картер сцепления; 2 - подшипник выключения сцепления; 3 -
направляющая втулка подшипника выключения сцепления; 4 - вилка
выключения сцепления
Вилка (1) и
подшипник (2) выключения сцепления (А – выступы
подшипника выключения сцепления, которые должны быть
зацеплены за вилку) |
|
Доступ к подшипнику возможен при снятой коробке передач. |
Для снятия отведите от подшипника вилку и сдвиньте подшипник с
направляющей втулки первичного вала коробки передач. Запомните,
как вилка устанавливается на подшипнике. |
Для снятия вилки отсоедините резиновый чехол и стяните ее с
шарнирной опоры. |
Проверьте легкость и бесшумность вращения подшипника, замените
его при сомнении в пригодности. |
При установке смажьте молибденовой смазкой шарнирную опору
вилки, поверхность подшипника, упирающуюся в лепестки
диафрагменной пружины, и направляющую втулку подшипника. |
Убедитесь в правильности зацепления вилки выключения сцепления с
выступами А (см. Рисунок
4.8) обоймы подшипника. |
