Рено Симбол. Катушки зажигания двигателя (K4J, K7J)

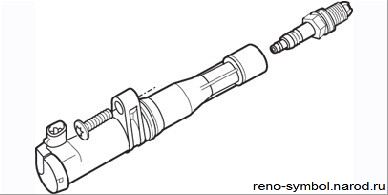

(двигатель K7J)
Момент затяжки винтов крепления катушки
зажигания........................................9±1 Нм
Катушка моноблочного типа с четырьмя выходами
Сопротивление первичной обмотки. ..........* 0,5 Ом
Сопротивление вторичной обмотки.....7,2 ±1 кОм
Выводы разъёма катушки зажигания:
А - Коммутатор (цилиндры 1 и 4);
В - Коммутатор (цилиндры 2 и 3);
С - Питание;
D - Питание (внутренняя цепь).
Описание
Катушка зажигания устанавливается непосредственно на свечу каждого
цилиндра. Сигнал на новообразование снимается с выводов 1 и 32 блока
управления. Сигнал с вывода 1 управляет моментом зажигания в цилиндрах №
2 и 3, сигнал с вывода 32 - моментом зажигания в цилиндрах № 1 и 4.
КАТУШКА ЗАЖИГАНИЯ
(двигатель K4J)
Момент затяжки
Винт катушки зажигания..........15 Нм
Свеча зажигания..........................21 Нм
|

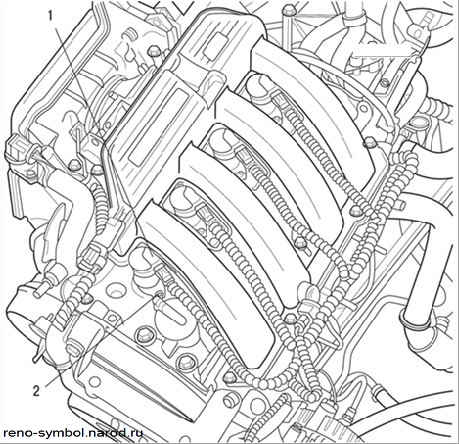

Рисунок 3.122.
Снятие катушки зажигания: 1 – контактный разъем;
2 – болт крепления катушки |
|
|
Для снятия катушки отсоедините провод от отрицательной клеммы
аккумуляторной батареи. Отсоедините от катушки разъем и
выверните болт ее крепления (Рисунок
3.122). |
Установка проводится в порядке, обратном снятию. При
необходимости замените уплотнительные кольца катушек зажигания. |
