Рено Симбол. Система смазки двигателя (K4J, K7J)

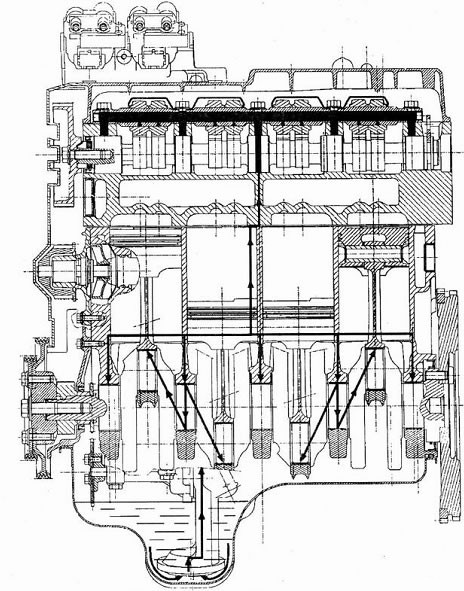

Схема системы смазки (продольный разрез).

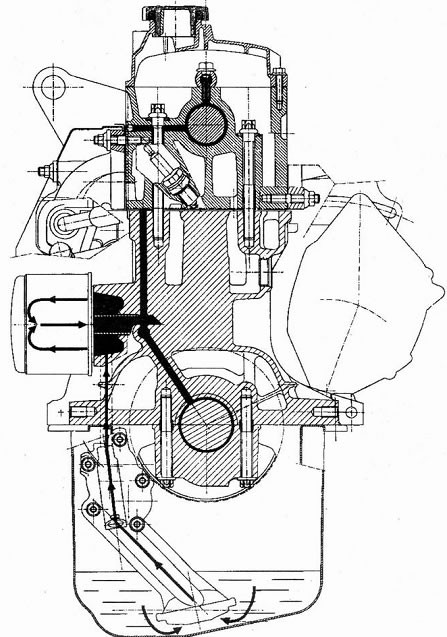

Схема системы смазки (поперечный разрез).
| Система смазки двигателя принудительная под давлением. Масляный насос шестеренчатого типа находится в нижней части картера и приводится в действие цепью от звездочки коленчатого вала. Полнопоточный масляный фильтр ввернут в блок цилиндров. |
| Масляный насос через маслоприемник забирает масло из поддона двигателя и через фильтр подает его по каналам к деталям шатунно-поршневой группы, коленчатому валу и деталям головки блока цилиндров. |
| Давление масла регулируется редукционным клапаном, находящимся в масляном насосе. |
| Давление масла в системе: |
| – 1,0 бар на холостом ходу; |
| – 3,5 бар при 3000 мин–1. |
