Рено Симбол. Установка поддона картера двигателя (K4J, K7J)

Установка:

– тщательно промойте внутреннюю часть поддона от масляных отложений. Очистите привалочные поверхности поддона и блока цилиндров от остатков прокладки;

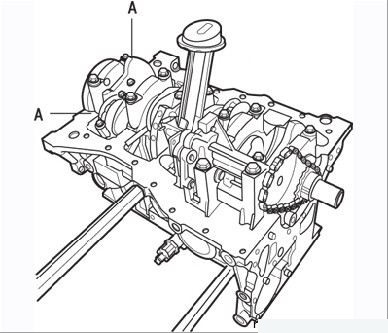

Рисунок 3.48. Нанесение герметика в точках А при установке поддона картера двигателя

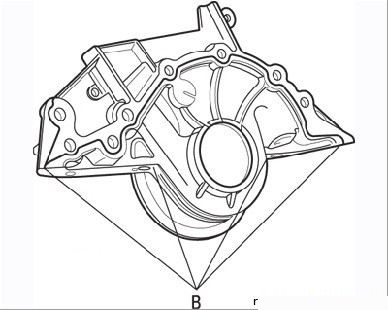

Рисунок 3.49. Нанесение герметика в точках В при установке поддона картера двигателя

– нанесите небольшое количество герметика Rhodorseal 5661 на поверхность поддона в зонах А по обе стороны от 1-го коренного подшипника (Рисунок 3.48) и в зонах В (Рисунок 3.49) передней крышки блока цилиндров;

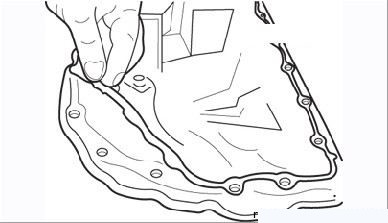

Рисунок 3.50. Установка прокладки поддона картера двигателя

– установите на поддон новую прокладку (Рисунок 3.50);

– установите на поддон полукруглые прокладки и, приложив его к блоку, закрепите болтами, затягивая их крест-накрест сначала моментом 8 Н·м и окончательно моментом 14 Н·м;

– приподнимите подрамник и удалите временные резьбовые стойки, заменив их болтами;

– соедините вал рулевого механизма с промежуточным валом рулевого управления и затяните болт крепления;

– выполните оставшиеся операции в порядке, обратном снятию;

– залейте в двигатель масло, пустите его и убедитесь в отсутствии течи.
