Рено Симбол.
Снятие поддона картера двигателя (K4J, K7J)
Процесс снятия и установки поддона картера двигателя описан
применительно к двигателю, установленному на автомобиле. |
– отсоедините от аккумуляторной батареи отрицательный провод; |
– включите стояночный тормоз, поднимите переднюю часть
автомобиля и подведите подставки под кузов; |
– снимите под двигателем защитный кожух; |
– слейте из двигателя моторное масло, после чего установите
пробку сливного отверстия; |
– снимите передние колеса и выньте из правой колесной арки
защитный пластмассовый щиток; |
– установите рулевое колесо в положение прямолинейного движения
и зафиксируйте его от возможных поворотов; |
– сдвиньте защитный чехол на рулевом валу и выверните болт
крепления промежуточного вала рулевой колонки (см. раздел
«Рулевое управление»); |
– отсоедините от поворотных кулаков шарниры нижних рычагов
подвески (см. раздел «Ходовая часть»); |
– отсоедините от поворотных кулаков и снимите наконечники
рулевых тяг, как описано в разделе «Рулевое управление»; |
– отсоедините стяжки подрамника передней подвески от кузова и
тягу рычага переключения передач от коробки передач (на
двигателях с автоматической коробкой передач отсоедините трос
селектора); |
– отверните нижнее крепление переднего бампера; |
– ослабьте болты крепления тяги задней опоры двигателя к кузову; |
– отсоедините рычаги передней подвески от подрамника, как
описано в разделе «Ходовая часть»; |
|

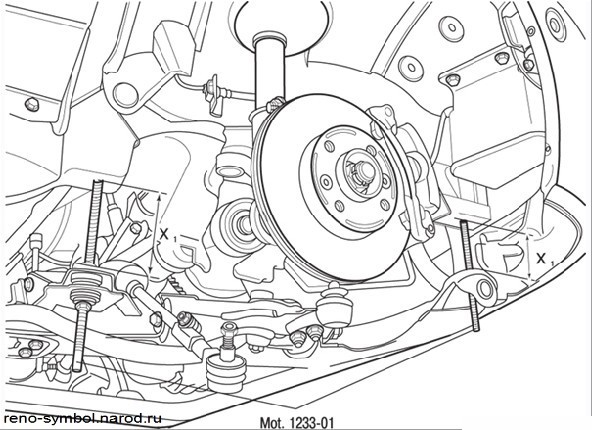

Рисунок 3.47.
Опускание подрамника двигателя с помощью стяжек |
|
|
– отворачивая по одному болты крепления подрамника к кузову,
заменяйте их поочередно заранее заготовленными стойками с
нарезанной резьбой и гайками. Подрамник необходимо опустить на
размер Х=130 мм в зоне передней опоры и на размер Х=90 мм в зоне
задней опоры (Рисунок
3.47), чтобы снять поддон двигателя. Одновременно
отсоедините вал рулевого механизма от промежуточного вала
рулевого управления; |
– убедитесь, что снятию поддона не мешают сопряженные детали и
узлы, и отверните болты его крепления к блоку цилиндров; |
– осторожно ударяя пластмассовым молотком по поддону,
отсоедините его от прокладки и снимите с двигателя, сохранив
полукруглые прокладки. |
