21

Instruments, controls and displays -

Water in diesel filter

indicator*

There is a risk of damage to

the injection system.

Consult a PEUGEOT dealer as soon

as possible.

Seat belt not fastened

warning light*

When the ignition is switched

on, this indicator light comes

on if the driver has not fastened his

seat belt.

Above  12  mph  (20  kmh),  this  warn-

ing  light  flashes for two minutes.

Once the two minutes have elapsed,

the warning light remains on until the

driver fastens his seat belt.

* According to country.

Passenger air bag

disarmed warning

light*

Lighting  of  this  warning  light  is  ac-

companied  by  the  message

"Pas-

senger air bag deactivated" on the

multifunction display.

If the passenger air bag is disarmed,

the warning light comes on when the

ignition is switched on and it remains

on.

Always consult a PEUGEOT dealer if

the warning light flashes.

Front and side air bags

warning light

This comes on for a few sec-

onds  when  the  ignition  is

switched on.

With the engine running, illumination

of this warning light, accompanied by

an  audible  signal  and  the  message

"Air bag fault" on the multifunction

display,  indicates  a  fault  in  the  air

bags.

Consult a PEUGEOT dealer.

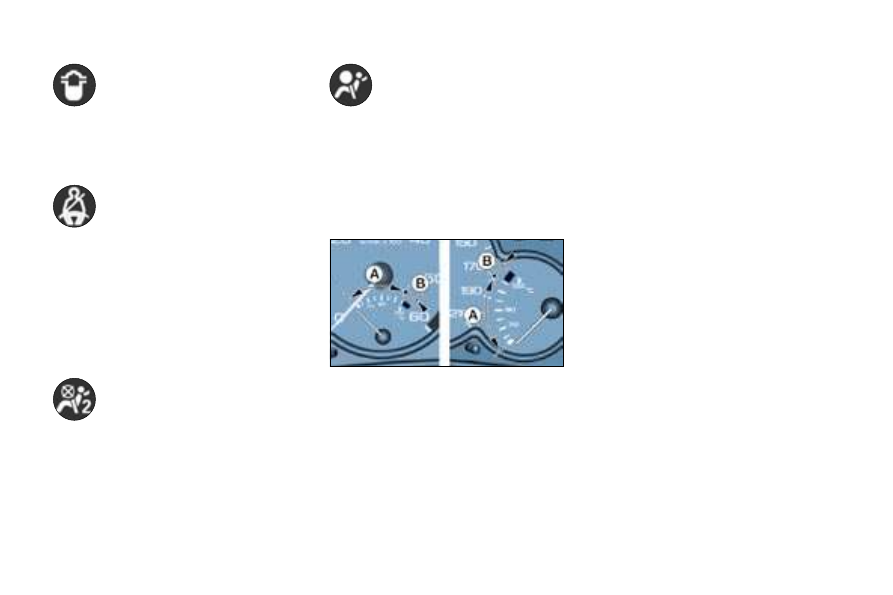

Coolant temperature indicator

-  needle in zone

(A), the temperature

is correct,

-  needle  in  zone

(B),  the  tempera-

ture is too high. The central

STOP

warning light flashes, accompanied

by an audible signal and the mes-

sage

"Engine  coolant  temp.  too

high" on the multifunction display.

You must stop.

Consult a PEUGEOT dealer.

21

Instruments, controls and displays -

Water in diesel filter

indicator*

There is a risk of damage to

the injection system.

Consult a PEUGEOT dealer as soon

as possible.

Seat belt not fastened

warning light*

When the ignition is switched

on, this indicator light comes

on if the driver has not fastened his

seat belt.

Above  12  mph  (20  kmh),  this  warn-

ing  light  flashes for two minutes.

Once the two minutes have elapsed,

the warning light remains on until the

driver fastens his seat belt.

* According to country.

Passenger air bag

disarmed warning

light*

Lighting  of  this  warning  light  is  ac-

companied  by  the  message

"Pas-

senger air bag deactivated" on the

multifunction display.

If the passenger air bag is disarmed,

the warning light comes on when the

ignition is switched on and it remains

on.

Always consult a PEUGEOT dealer if

the warning light flashes.

Front and side air bags

warning light

This comes on for a few sec-

onds  when  the  ignition  is

switched on.

With the engine running, illumination

of this warning light, accompanied by

an  audible  signal  and  the  message

"Air bag fault" on the multifunction

display,  indicates  a  fault  in  the  air

bags.

Consult a PEUGEOT dealer.

Coolant temperature indicator

-  needle in zone

(A), the temperature

is correct,

-  needle  in  zone

(B),  the  tempera-

ture is too high. The central

STOP

warning light flashes, accompanied

by an audible signal and the mes-

sage

"Engine  coolant  temp.  too

high" on the multifunction display.

You must stop.

Consult a PEUGEOT dealer.

Instruments, controls and displays

22 -

5  seconds  after  the  ignition  is

switched  on,  the  total  distance  re-

corder  resumes  normal  operation

and the display shows the total or trip

distances.

Service indicator

This is a visual reminder of when the

next service is due. This service is to

be carried out according to the man-

ufacturer’s servicing schedule.

The distance remaining before the

next service is less than 500 miles

(1,000 km).

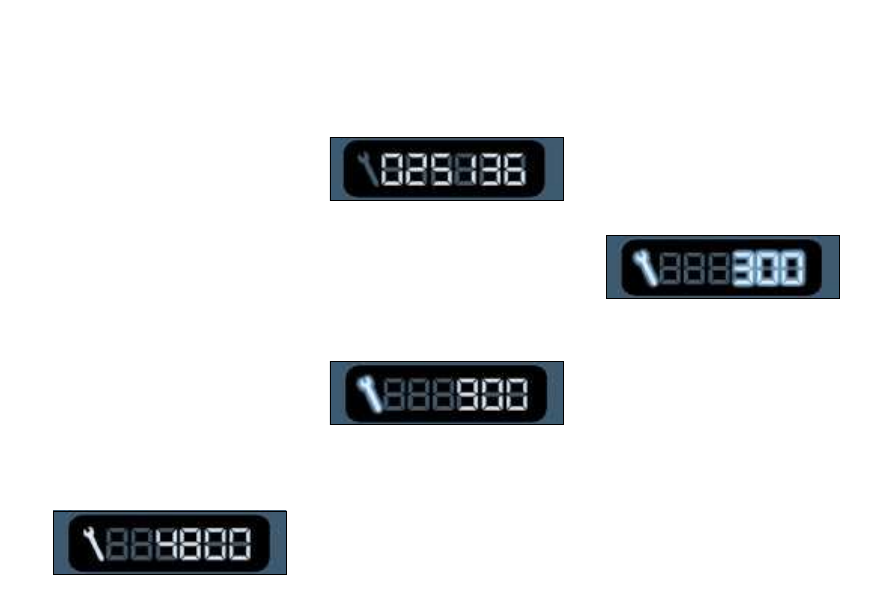

Example: 400 miles (900 km) remain

before the next service is due.

When  switching  on  the  ignition  and

for 5 seconds, the display shows:

5 seconds  after  the  ignition  is

switched  on,  the  total  distance  re-

corder  resumes  normal  operation

and the symbol remains lit.

This  indicates  that  a  service  should

be  carried  out  shortly.  The  display

shows the total or trip distances.

The service is overdue.

Each time the ignition is switched on

and  for  5  seconds,  the  symbol  and

the excess distance flash.

Example: the service is overdue by

300 miles/km. The service should be

carried out very shortly.

When the ignition is switched on and

for 5 seconds, the display shows:

5 seconds  after  the  ignition  is

switched  on,  the  total  distance  re-

corder resumes normal operation and

the  symbol  remains  lit.  The  display

shows the total or trip distances.

Note:  the  spanner  lights  if  the  two-

year interval has been exceeded.

INSTRUMENT PANEL

DISPLAY

After switching on the ignition, three

functions are shown in succession:

-  service indicator,

-  engine oil level indicator (Diesel),

-  total distance recorder/total and trip

distances.

Note: the total and trip distances are

displayed  for  30  seconds  when  the

ignition  is  switched  off,  on  opening

the driver’s door, as well as on lock-

ing and unlocking the vehicle.

Operation

As  soon  as  the  ignition  is  switched

on  and  for  5  seconds,  the  spanner

symbolising "service operation" is lit.

The  trip  recorder  display  shows  the

distance remaining (in round figures)

before the next service.

Example:  4,800  miles/km  remain

before the next service is due. When

the ignition comes on and for 5 sec-

onds the display shows:

23

Instruments, controls and displays -

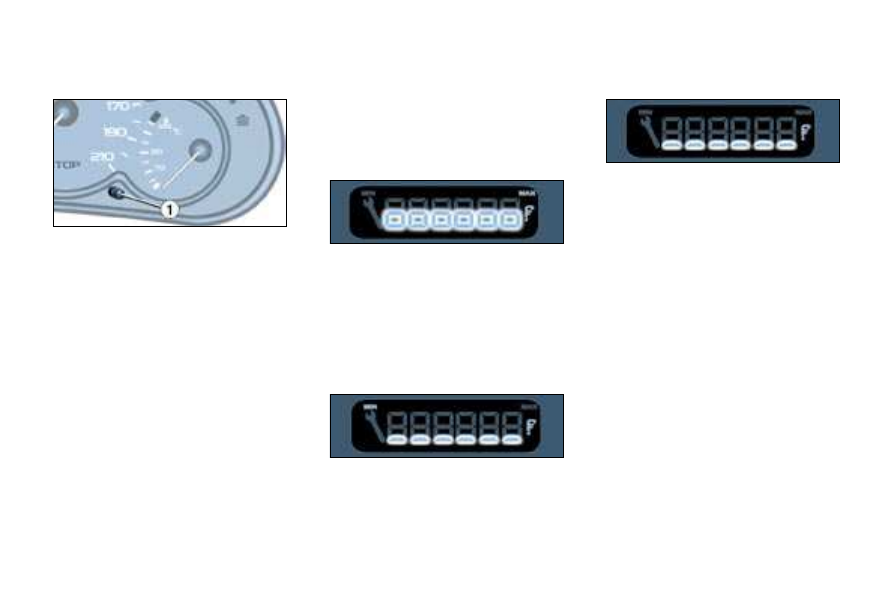

Engine oil level indicator

(Diesel)

When  the  ignition  is  switched  on,

the  engine  oil  level  is  indicated  for

approximately 10 seconds, after the

service information.

Flashing of the six segments and dis-

playing of "min" indicate a lack of oil

which could damage the engine.

If  the  lack  of  oil  is  confirmed by a

check using the dipstick, it is essen-

tial that the level is topped up.

Flashing  of  the  six  segments  indi-

cates  a  malfunction  of  the  oil  level

indicator.

There is a risk of damage to the en-

gine.

Contact a PEUGEOT dealer.

The level read on the dipstick or on

the indicator will only be correct if

the vehicle is on level ground and

the  engine  has  been  off  for  more

than 15 minutes.

Flashing of the six squares and dis-

playing of "max" indicate a surplus of

oil which could damage the engine.

If  the  surplus  of  oil  is  confirmed by

a check using the dipstick, contact a

PEUGEOT dealer without delay.

Surplus of oil

Lack of oil

Oil level indicator fault

Your  PEUGEOT  dealer  carries  out

this operation after each service.

The reset procedure is as follows:

-  Switch off the ignition.

-  Press and hold button

1.

-  Switch on the ignition.

The  display  begins  a  10  second

countdown.

-  Keep  button

1  pressed  for

10  econds.

The display shows

[=0] and the span-

ner disappears.

Resetting the service indicator

Instruments, controls and displays

24 -

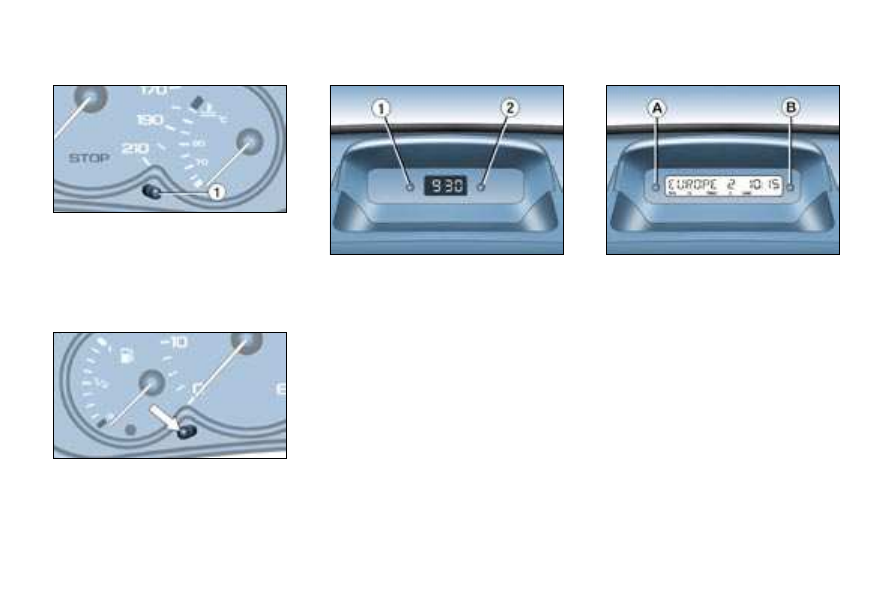

Briefly pressing button

1  alternates

between  the  total  and  trip  distance

displays.

To  reset  the  trip  recorder  to  zero,

when  it  is  displayed  press  button

1

until zeros appear.

Total distance recorder

With  the  lights  on,  press  the  button

to vary the intensity of the lighting of

the  instruments  and  controls.  When

the lighting reaches the minimum (or

maximum) setting, release the button

then press it again to increase (or re-

duce) the brightness.

As soon as the lighting is of the required

brightness, release the button.

Lighting rheostat

CLOCK

DISPLAY A

Button

1: hour adjustment

Button

2: minute adjustment

Press  and  hold  the  button  for  rapid

advance.

This  displays  the  following  informa-

tion:

-  the time,

-  the date,

-  the audio system displays,

-  a  door  check  (e.g.:  "left  front  door

open"),

-  warning  messages  (e.g.  "remote

control  battery  flat") or information

messages  (e.g.  "economy  mode

active"), displayed temporarily.

Instruments, controls and displays

24 -

Briefly pressing button

1  alternates

between  the  total  and  trip  distance

displays.

To  reset  the  trip  recorder  to  zero,

when  it  is  displayed  press  button

1

until zeros appear.

Total distance recorder

With  the  lights  on,  press  the  button

to vary the intensity of the lighting of

the  instruments  and  controls.  When

the lighting reaches the minimum (or

maximum) setting, release the button

then press it again to increase (or re-

duce) the brightness.

As soon as the lighting is of the required

brightness, release the button.

Lighting rheostat

CLOCK

DISPLAY A

Button

1: hour adjustment

Button

2: minute adjustment

Press  and  hold  the  button  for  rapid

advance.

This  displays  the  following  informa-

tion:

-  the time,

-  the date,

-  the audio system displays,

-  a  door  check  (e.g.:  "left  front  door

open"),

-  warning  messages  (e.g.  "remote

control  battery  flat") or information

messages  (e.g.  "economy  mode

active"), displayed temporarily.

25

Instruments, controls and displays -

Adjusting the parameters display A

Press and hold button

A for two sec-

onds to access the settings; the data

flashes, indicating it is ready to be

modified.

Then, each press of button

A scrolls

through  the  various  data  in  the

following order:

-  language of information displayed,

-  hours (12 then 24 hour mode),

-  minutes,

-  year,

-  month,

-  day.

Pressing button

B alters the value of

the  parameter  selected.  Press  and

hold for rapid advance (return to start

after the last possible value).

After  7  seconds  with  no  action,  the

standard  display  returns;  the  modi-

fied data is now recorded.

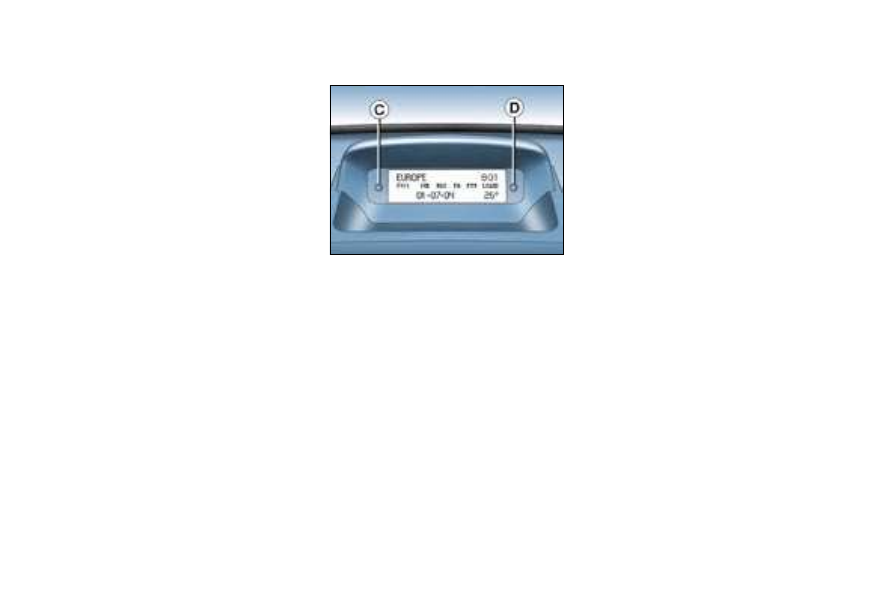

MONOCHROME DISPLAY B

This  enables  the  following  informa-

tion to be displayed:

-  the time,

-  the date,

-  the outside temperature (this flash-

es  accompanied  by  the  message

"Ice alert"),

-  the radio displays,

-  the status of the doors. The display

shows you, by means of a graphic,

whether a door is open,

-  the  warning  messages  (e.g.  "bat-

tery  charge  fault")  or  information

messages  (e.g.  "fuel  level  low"),

displayed  temporarily,  can  be

cleared by pressing button

C or D,

-  the trip computer.

Setting the parameters screen B

Press  button

C  for  two  seconds  to

access  the  settings.  The  informa-

tion flashes to show it is ready to be

modified.

Then, individual presses on button

C

allow  you  to  scroll  through  the  vari-

ous data in the following sequence:

-  language  in  which  the  information

is displayed,

-  unit of distance (kms or miles),

-  unit  of  temperature  (degrees

Celsius or Fahrenheit),

-  time  format  (12  then  24  hour

mode),

-

  hour,

-  minutes,

-  year,

-  month,

-  day.

Pressing  button

D  allows  you  to

change  the  information  selected.

Maintain the pressure for rapid scroll-

ing.

After  7  seconds  without  operation,

the  screen  returns  to  the  normal

display  and  the  modified data is re-

corded.

25

Instruments, controls and displays -

Adjusting the parameters display A

Press and hold button

A for two sec-

onds to access the settings; the data

flashes, indicating it is ready to be

modified.

Then, each press of button

A scrolls

through  the  various  data  in  the

following order:

-  language of information displayed,

-  hours (12 then 24 hour mode),

-  minutes,

-  year,

-  month,

-  day.

Pressing button

B alters the value of

the  parameter  selected.  Press  and

hold for rapid advance (return to start

after the last possible value).

After  7  seconds  with  no  action,  the

standard  display  returns;  the  modi-

fied data is now recorded.

MONOCHROME DISPLAY B

This  enables  the  following  informa-

tion to be displayed:

-  the time,

-  the date,

-  the outside temperature (this flash-

es  accompanied  by  the  message

"Ice alert"),

-  the radio displays,

-  the status of the doors. The display

shows you, by means of a graphic,

whether a door is open,

-  the  warning  messages  (e.g.  "bat-

tery  charge  fault")  or  information

messages  (e.g.  "fuel  level  low"),

displayed  temporarily,  can  be

cleared by pressing button

C or D,

-  the trip computer.

Setting the parameters screen B

Press  button

C  for  two  seconds  to

access  the  settings.  The  informa-

tion flashes to show it is ready to be

modified.

Then, individual presses on button

C

allow  you  to  scroll  through  the  vari-

ous data in the following sequence:

-  language  in  which  the  information

is displayed,

-  unit of distance (kms or miles),

-  unit  of  temperature  (degrees

Celsius or Fahrenheit),

-  time  format  (12  then  24  hour

mode),

-

  hour,

-  minutes,

-  year,

-  month,

-  day.

Pressing  button

D  allows  you  to

change  the  information  selected.

Maintain the pressure for rapid scroll-

ing.

After  7  seconds  without  operation,

the  screen  returns  to  the  normal

display  and  the  modified data is re-

corded.

Audio equipment

26 -

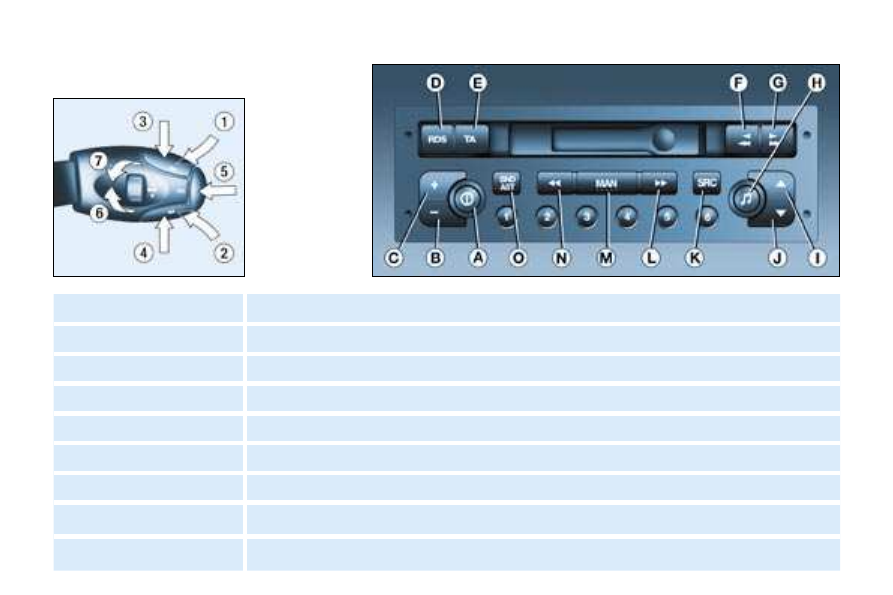

AUDIO RB3

Stalk movement

Function

1 - Press (behind)

Increase volume

2 - Press (behind)

Decrease volume

1 + 2 - Simultaneous press

Sound cut-off (mute); restoring of the sound by pressing any button

3 - Press

Automatic search of higher frequencies (radio)

4 - Press

Automatic search of lower frequencies (radio)

5 - Press the end

Change of source (radio/cassette)

6 -  Rotation

(clockwise)

Selection of next station stored in memory (radio)

7 -  Rotation

(anti-clockwise)

Selection of previous station stored in memory (radio)

27

Audio equipment -

Button

Function

A

Radio on/off

B

-

Decrease volume

C

+

Increase volume

D

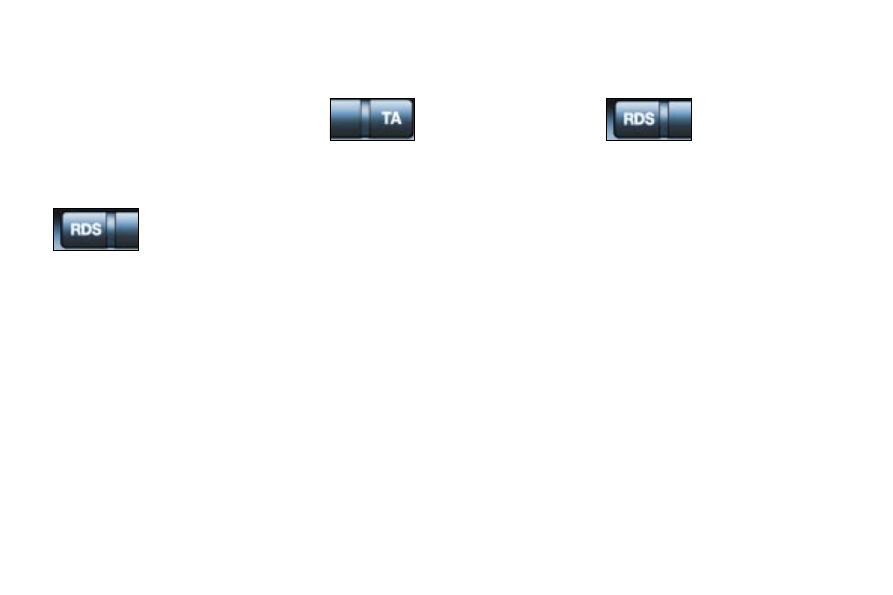

RDS

RDS function on/off

Press for more than 2 seconds: regional following mode on/off

E

TA

Traffic information priority on/off

F

Press fully: cassette rewind

G

Press fully: cassette fast forward

F + G

 
 

Press half way: reversal of direction of play of the cassette

Press fully: ejection of the cassette

H



Selection of bass, treble, loudness, sound distribution and automatic

volume correction

I



Increase the setting of the functions associated with button

H

J



Decrease the setting of the functions associated with button

H

K

SRC

Selection of source: radio or cassette

L



Manual and automatic search of higher frequency

M

MAN

Manual/automatic operation of buttons

L and N in radio mode

N



Manual and automatic search of lower frequency

O

BND

AST

Selection of FM1, FM2, FMast and AM wavebands

Press for more than 2 seconds: automatic storing of stations in memory (autostore)

1 to 6

1 2 3 4 5 6 Selection of station stored in memory

Press for more than 2 seconds: storing of a station in memory

Audio equipment

30 -

GENERAL

FUNCTIONS

AUDIO SETTINGS

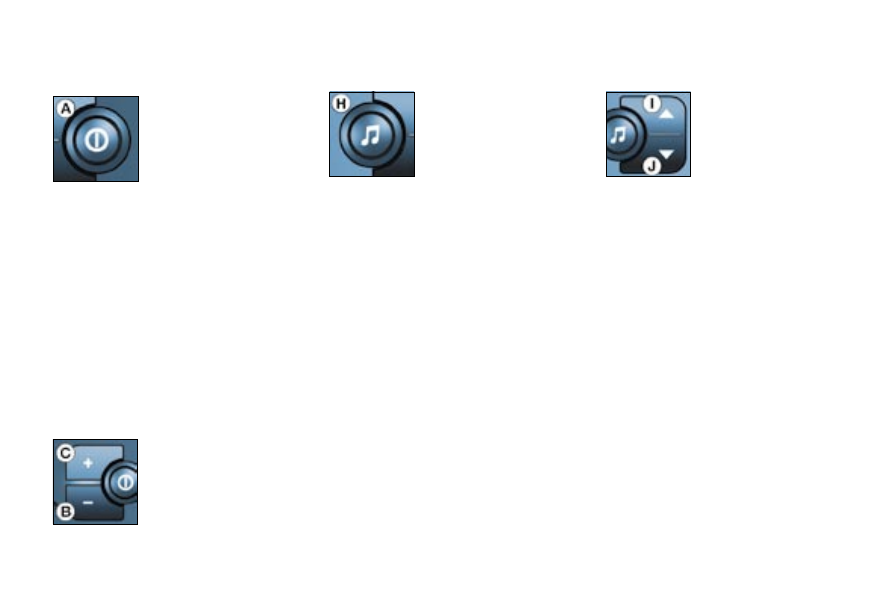

Adjusting the loudness

This  function  automatically  empha-

sises bass and treble tones.

Press button

I or J to switch the func-

tion on or off.

On/off

With  the  ignition  key

in  the  accessories  or

ignition  on  position,

press  button

A  to

switch  the  audio  sys-

tem on or off.

The  audio  system  can  operate

for 30 minutes without the vehicle

ignition being switched on.

Anti-theft system

The audio system is coded in such a

way that it can operate only on your

vehicle. It would not function if fitted

to another vehicle.

The anti-theft system is automatic

and  requires  no  action  on  your

part.

ADJUSTING THE VOLUME

Adjusting the bass

Adjusting the treble

When  "

TREB"  is  displayed,  press

button

I or J to vary the setting.

-

"TREB  -9"  for  a  minimum  treble

setting,

-

"TREB 0" for a normal setting,

-

"TREB  +9"  for  a  maximum  treble

setting.

Press  button

H  sev-

eral  times  in  succes-

sion  to  access  the

bass

(BASS),  treble

(TREB),

loudness



(LOUD), fader (FAD),

balance  (

BAL)  and

automatic volume cor-

rection settings.

Exit  from  audio  mode  is  automatic

after a few seconds without pressing

any  button,  or  by  pressing  button

H

after  configuration of the automatic

volume correction.

Note:  bass  and  treble  settings  are

specific to each source. It is possible

to set them differently for radio, cas-

sette

(RB3), CD (RD3).

When  "

BASS"  is  dis-

played,  press  button

I or J to vary the set-

ting.

-

"BASS  -9"  for  a

minimum  bass  set-

ting,

-

"BASS 0" for a nor-

mal setting,

-

"BASS  +9"  for  a  maximum  bass

setting.

Press  button

C  to  in-

crease  the  volume,  or

button

B to decrease it.

Continuous  pressure

on buttons

C and B al-

lows a gradual adjust-

ment of the

 volume.

31

Audio equipment -

RADIO

Notes on radio reception

Your  car  radio  is  subject  to  phenom-

ena  which  do  not  affect  domestic

radio sets. Both AM (MW/LW) and FM

reception are subject to various forms

of interference. This is no reflection on

the quality of the equipment, but is due

to the nature of the signals and the way

in which they are transmitted.

On MW/LW, interference may be no-

ticed when passing under high voltage

power lines or bridges, or in tunnels.

On FM, interference may be the result

of increasing distance from the trans-

mitter,  deflection of the signals by

obstacles (mountains, hills, buildings,

etc.), or of being in an area which is

not covered by a transmitter.

Selecting a waveband

Adjusting the front/rear sound

distribution (Fader)

When

"FAD" is displayed, press but-

ton

I or J.

Button

I increases the volume in the

front.

Button

J increases the volume in the

rear.

Adjusting the right/left sound

distribution (Balance)

When

"BAL" is displayed, press but-

ton

I or J.

Button

I increases the volume on the

right-hand side.

Button

J increases the volume on the

left-hand side.

Automatic volume correction

This function enables the volume to

be automatically adjusted depending

on the level of noise produced by the

speed of the vehicle.

Press  buttons

I  or  J  to  switch  the

function on or off.

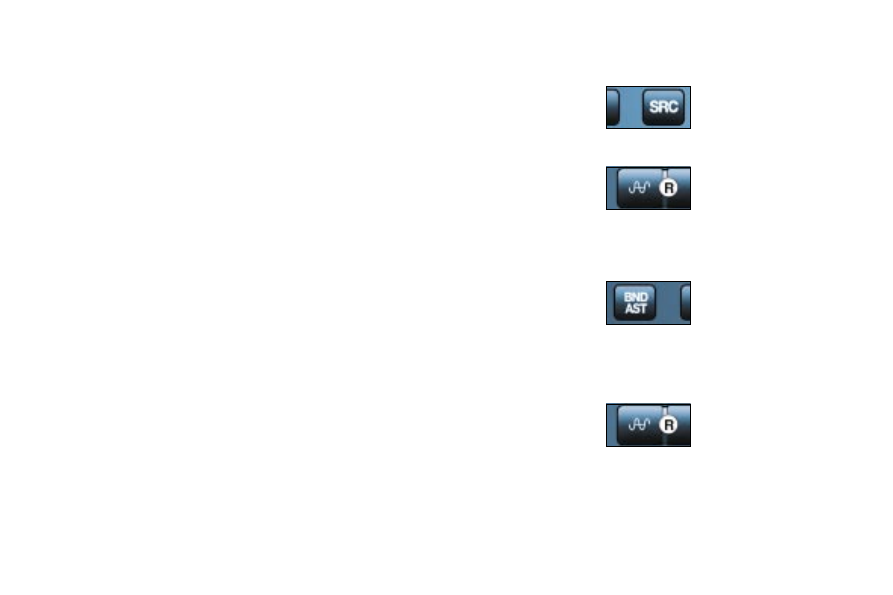

Audio RB3:

press the

"SRC"

button several times

in succession.

Selecting radio mode

Audio RD3:

press button

R.

Audio RB3: briefly

press the

"BND/AST"

button to select the

FM1, FM2, FMast and

AM wavebands.

Audio RD3: briefly

press button

R to

select the FM1,

FM2, FMast and AM

wavebands.

31

Audio equipment -

RADIO

Notes on radio reception

Your  car  radio  is  subject  to  phenom-

ena  which  do  not  affect  domestic

radio sets. Both AM (MW/LW) and FM

reception are subject to various forms

of interference. This is no reflection on

the quality of the equipment, but is due

to the nature of the signals and the way

in which they are transmitted.

On MW/LW, interference may be no-

ticed when passing under high voltage

power lines or bridges, or in tunnels.

On FM, interference may be the result

of increasing distance from the trans-

mitter,  deflection of the signals by

obstacles (mountains, hills, buildings,

etc.), or of being in an area which is

not covered by a transmitter.

Selecting a waveband

Adjusting the front/rear sound

distribution (Fader)

When

"FAD" is displayed, press but-

ton

I or J.

Button

I increases the volume in the

front.

Button

J increases the volume in the

rear.

Adjusting the right/left sound

distribution (Balance)

When

"BAL" is displayed, press but-

ton

I or J.

Button

I increases the volume on the

right-hand side.

Button

J increases the volume on the

left-hand side.

Automatic volume correction

This function enables the volume to

be automatically adjusted depending

on the level of noise produced by the

speed of the vehicle.

Press  buttons

I  or  J  to  switch  the

function on or off.

Audio RB3:

press the

"SRC"

button several times

in succession.

Selecting radio mode

Audio RD3:

press button

R.

Audio RB3: briefly

press the

"BND/AST"

button to select the

FM1, FM2, FMast and

AM wavebands.

Audio RD3: briefly

press button

R to

select the FM1,

FM2, FMast and AM

wavebands.

Audio equipment

32 -

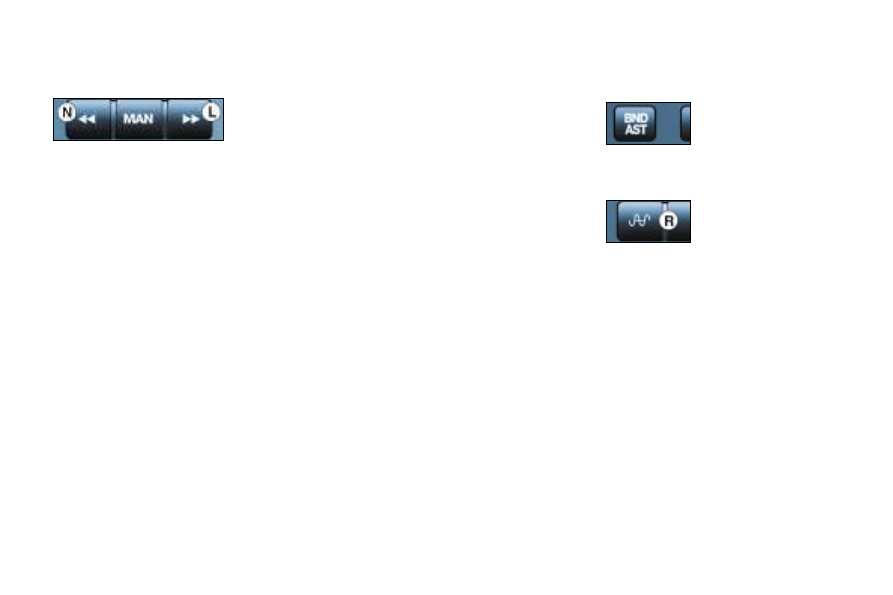

Briefly press button

L or N to search

for the station immediately above or

below.  By  continuing  to  press  the

button in the direction selected, you

will obtain continuous scrolling of the

frequency.

The  scrolling  stops  at  the  first sta-

tion  found  as  soon  as  the  button  is

released.

If the

TA traffic information programme

is selected, only stations broadcasting

this type of programme are selected.

Searching for a station occurs first in

"LO" sensitivity (selection of the most

powerful  transmitters)  during  scan-

ning of the waveband, then in

"DX"

sensitivity  (selection  of  the  weakest

and most distant transmitters).

To make a direct search in

"DX" sen-

sitivity, press button

L or N twice.

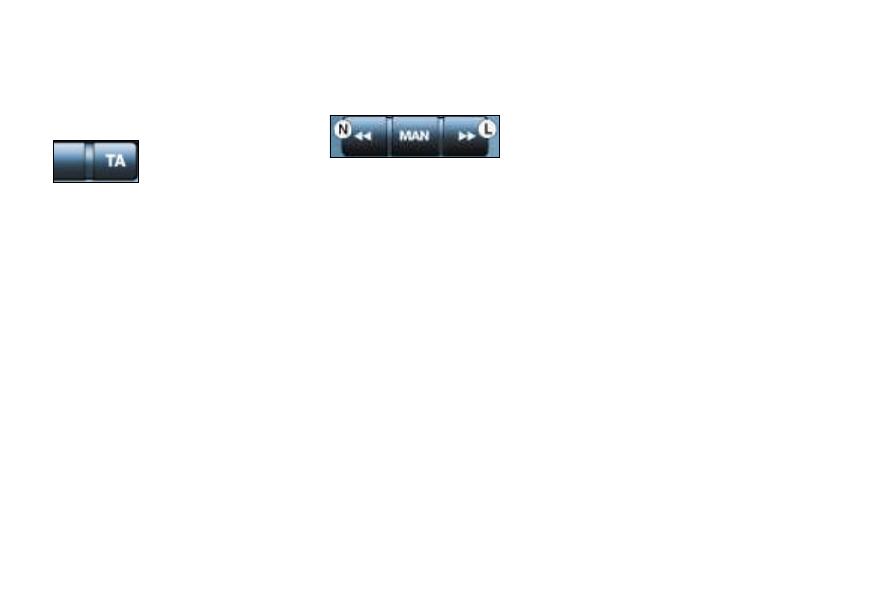

Manual station search

Press the

"MAN" button.

Briefly press button

L or N to increase

or decrease the frequency displayed.

By  continuing  to  press  the  button  in

the direction selected, you will obtain

continuous scrolling of the frequency.

The  scrolling  stops  as  soon  as  the

button is released.

Pressing  the

"MAN"  button  again

returns  you  to  automatic  station

search.

Manual  storing  of  stations  in  the

memory

Select the station required.

Press one of the buttons

"1" to "6"

for more than two seconds.

The sound stops then becomes audi-

ble again, confirming that the station

has been stored in the memory.

Automatic station search

Automatic  storing  of  FM  stations

in the memory (autostore)

Audio RB3:

press and hold the

"BND/AST" button

for more than two

seconds.

Audio RD3:

press and hold button

R for more than two

seconds.

Your  radio  automatically  stores  the

6 stations with the strongest signal in

FM. These stations are stored in the

FMast waveband.

If it is not possible to find 6 stations,

the remaining memories are empty.

Recalling stations stored in the

memory

For  each  waveband,  briefly press

buttons

"1"  to  "6"  to  recall  the  cor-

responding station.

33

Audio equipment -

RDS

Using the RDS (Radio Data

System) function on FM

Radio  Data  System  allows  you  to

continue  listening  to  the  same  sta-

tion,  whatever  frequency  it  is  using

for the region you are going through.

Traffic information programme

Regional following mode (REG)

RDS station following

The display indicates the name of the

station selected. The radio is contin-

ually searching for the station which

has the best reception and which is

transmitting the same programme.

Press the

"TA" button

to  switch  the  function

on or off.

The multi-function dis-

play will show:

-

"TA" if the function is selected,

-

  "(TA)" if the function is selected but

not available.

Any  traffic information flash will be

given  priority,  whatever  source  you

are  listening  to  (radio,  cassette  or

CD).

If  you  wish  to  interrupt  a  message,

press the

"TA" button; this switches

the function off.

Note: the volume of traffic informa-

tion  announcements  is  indepen-

dent of the volume of normal radio

listening.  You  can  adjust  it  using

the volume button. The setting will

be  stored  and  will  be  used  when

the next messages are broadcast.

Briefly

press

the

"RDS"

button

to

switch the function on

or off.

The multi-function display will show:

-

"RDS" if the function is selected.

-

"(RDS)" if the function is selected

but not available.

When  they  are  part

of  a  network,  certain

stations broadcast re-

gional programmes in

the various areas they

serve.  With  regional  following  mode

you  can  keep  listening  to  the  same

programme.

Press  the

"RDS"  button  for  more

than two seconds to switch the

REG

function on or off.

Audio equipment

34 -

EON system: Audio RD3

This connects stations which are part

of  the  same  network.  It  enables  the

broadcast of traffic information or of a

PTY programme, by a station that is

part of the same network as the sta-

tion to which you are listening.

This  service  is  available  when  you

have selected the

TA traffic informa-

tion programme or the

PTY function.

PTY function: Audio RD3

This  allows  you  to  listen  to  stations

broadcasting  a  specific type of pro-

gramme  (news,  culture,  sport,  rock,

etc.).

To search for a

PTY programme:

With

FM  selected,

press  the

"TA"  but-

ton for more than two

seconds to switch the



function on or off.

-  select the

PTY function,

-  briefly press button

L or N to scroll

down the list of the various types of

programmes offered,

-  when  the  programme  of  your

choice  is  displayed,  keep  button

L  or  N  pressed  for  more  than  two

seconds to carry out an automatic

search  (after  an  automatic  search

the

PTY function is switched off).

In

PTY  mode  the  different  types  of

programmes  can  be  stored  in  the

memory.  To  do  this,  press  the  pre-

selection buttons

"1" to "6" for more

than  two  seconds.  Briefly press the

corresponding button to recall the type

of programme stored in the memory.
