Peugeot Boxer Dag (2010 year). Instruction - part 1

4

3

4

2

1

F

A

MI

L

IA

R

ISA

T

IO

N

 5

   Familiarisation

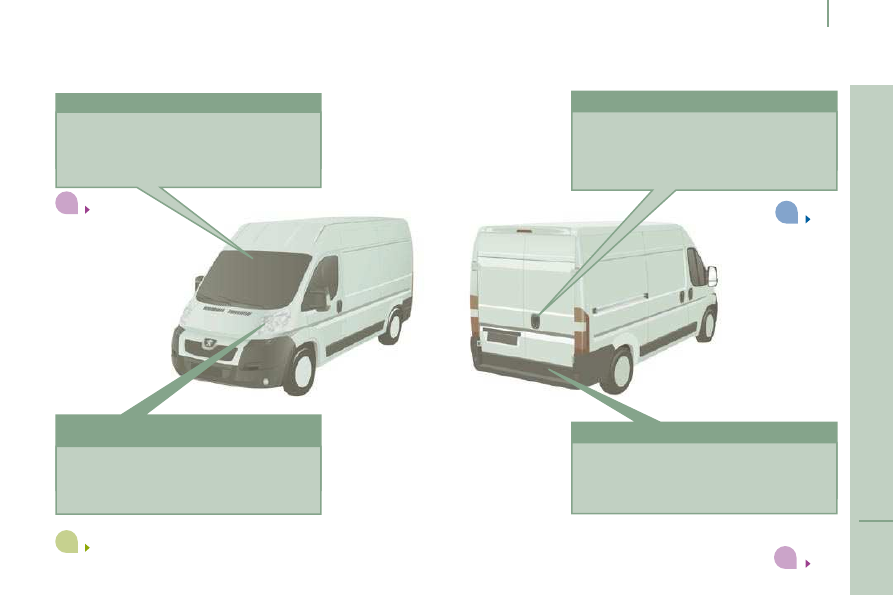

  Reversing camera

 This system is activated automatically
when reverse gear is engaged, with a
visual return on a screen that takes the
place of the interior rear view mirror.

  77

  76

  41

  EXTERIOR

    Guide-me-home
lighting

 After switching off the ignition, when you
leave your vehicle, the front lamps remain
on briefly.

  Opening the rear doors to 180°

 Once the vehicle has been unlocked, the
rear doors can be opened to 180° to make
unloading/loading operations easier.

  Rear parking sensors

 This system warns you if an obstacle is
detected behind the vehicle when reverse
gear is engaged.

  24

2

2

2

 6

Familiarisation

  Sliding side door

  Opening

 Pull the handle towards you then towards
the rear.

 Take care not to obstruct the guide space
on the floor so as to allow the door to slide
correctly.

 Take care to open the door fully so as to
engage the latch at the bottom of the door.

 Do not drive with the sliding side door open.

  23

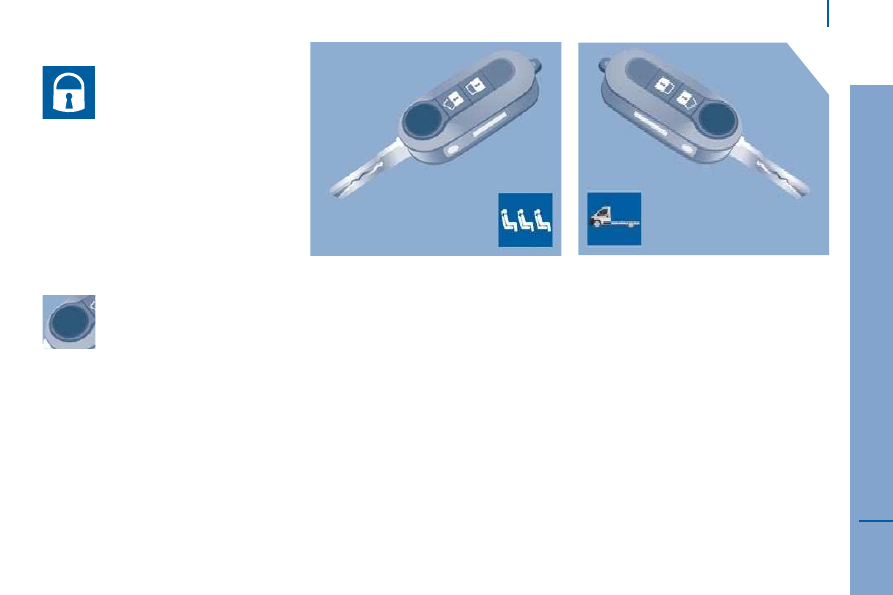

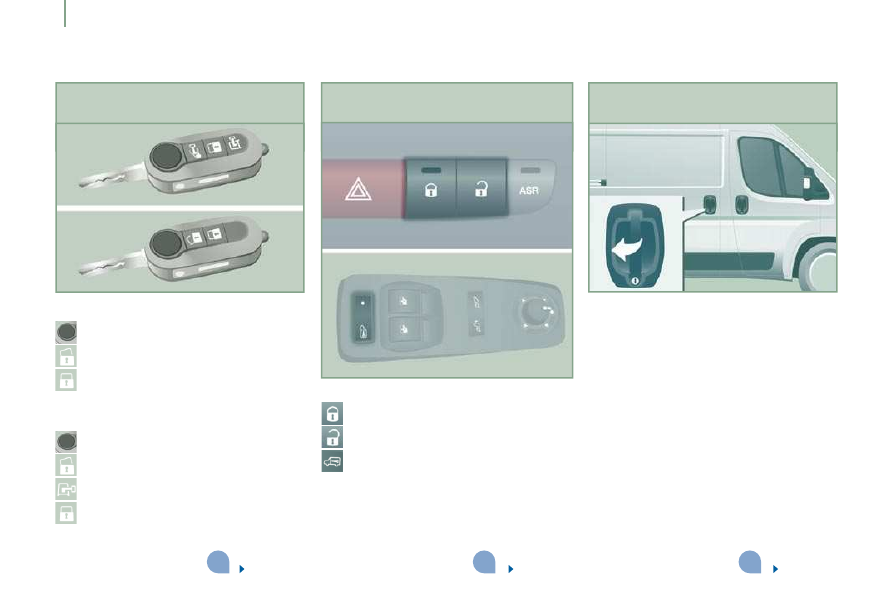

  Remote control key

  2 buttons

  18

  Manual centralised controls

  25

 ACCESS

  3 buttons

 Unfolding/Folding the key.

 Unlocking.

 Locking.

 Unfolding/Folding the key.

 Unlocking the cab.

 Unlocking the load space.

 Locking the vehicle.

 Locking the vehicle.

 Unlocking the vehicle.

 Locking/Unlocking the load space.

2

2

7

1

F

A

MI

L

IA

R

ISA

T

IO

N

 7

   Familiarisation

  Opening

 Pull the handle towards you.

  Closing

 To close, start with the left-hand door then
close the right-hand door.

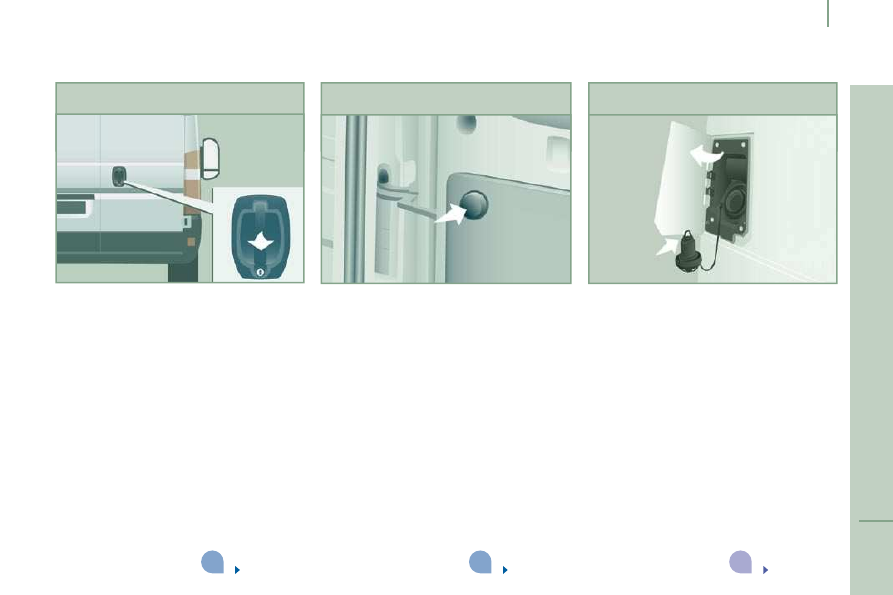

  Rear doors

  Opening to 180°

 Press the button, located on the door trim
panel, to widen the angle of opening of the
door.

  Fuel tank

 Opening the fuel filler flap.

 Hooking the fuel filler cap.

 Capacity of the fuel tank: approximately
90 litres.

  24

  ACCESS

  24

  130

 8

Familiarisation

 INTERIOR

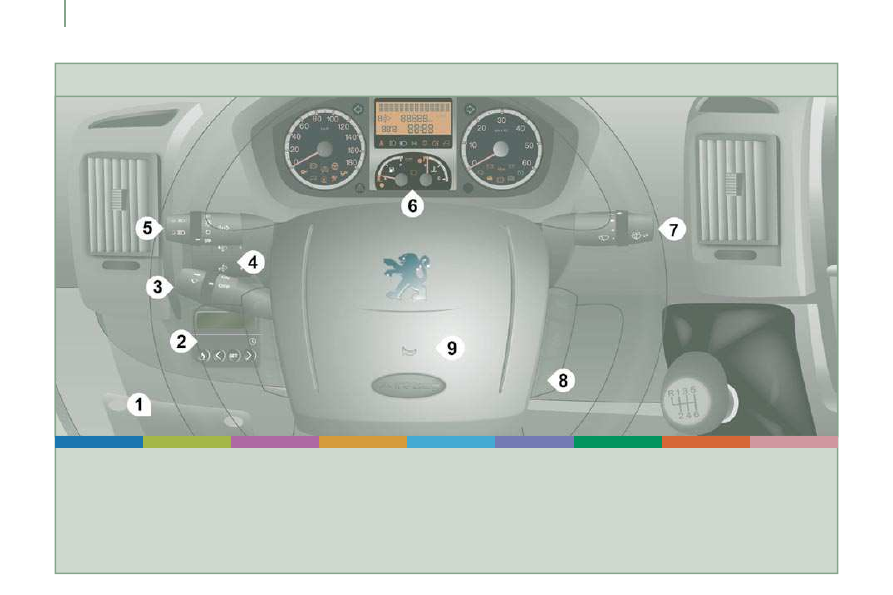

  Instruments and controls

   1.   Fusebox.

  2.   Programmable heating.

  3.   Cruise control switch.

  4.   MODE, configuration and

personalisation/lighting rheostat/
headlamp beam height adjustment/anti-
tilt protection.

  5.   Lighting and direction indicator control

stalk.

  6.   Instrument panel with screen.

  7.   Wiper/screenwash/trip computer control

stalk.

  8.   Ignition switch.

  9.   Driver's airbag/horn.

1

F

A

MI

L

IA

R

ISA

T

IO

N

 9

   Familiarisation

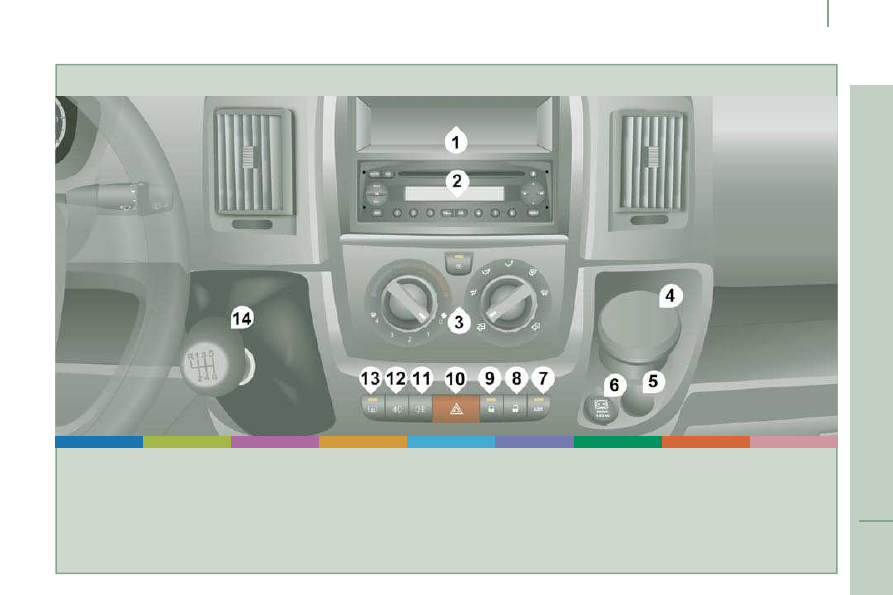

  Centre console

   1.   Storage compartment between

2 adjustable vents.

  2.   Audio equipment.

  3.   Manual air conditioning.

  4.   Portable ashtray.

  5.   Cigar lighter.

  6.   12 volt accessories socket (180 W max).

  7.   Dynamic stability control (ASR).

  8.   Central unlocking of the doors and load

space.

  9.   Central locking/alarm indicator lamp.

  10.   Hazard warning lamps.

  11.   Rear foglamps.

  12.   Front foglamps.

  13.   Demisting/defrosting.

  14.   Gear lever.

2

 1

0

Familiarisation

 SITTING COMFORTABLY

  58

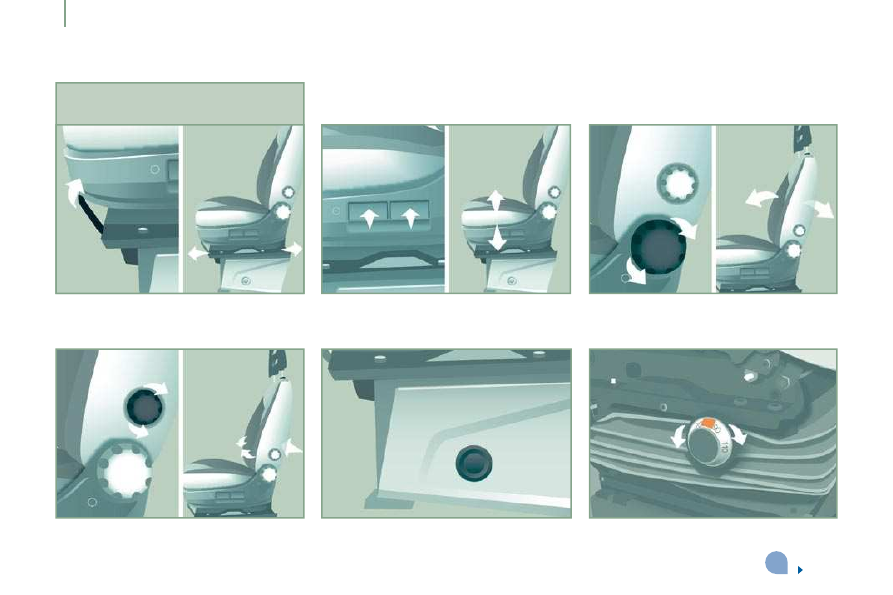

  Driver's seat adjustments

 Forwards-backwards

 Seat height

 Seat back angle

 Lumbar support

 Seat heating

 Variable damping seat

5

2

3

5

1

F

A

MI

L

IA

R

ISA

T

IO

N

 1

1

   Familiarisation

  SITTING COMFORTABLY

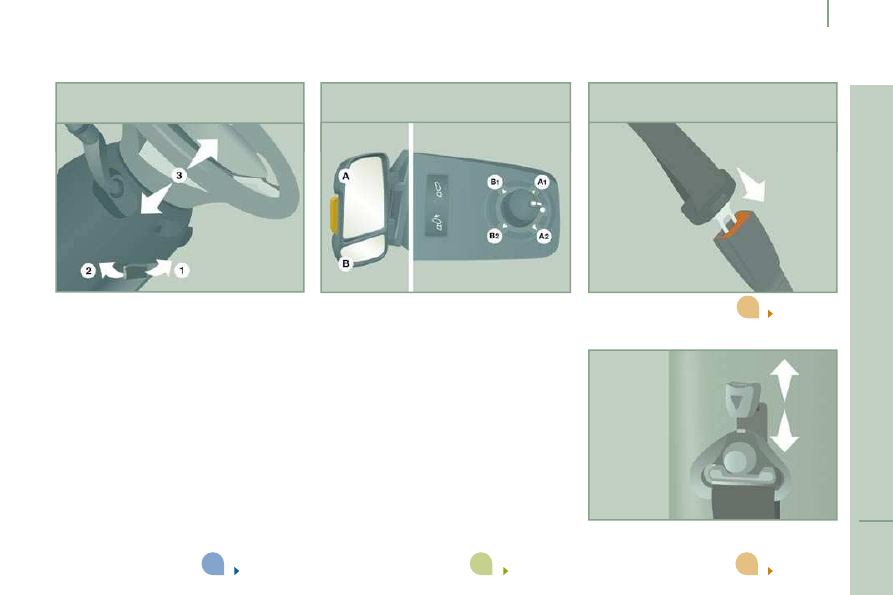

   1.   Unlocking the adjustment mechanism.

  2.   Locking the adjustment mechanism.

  3.   Adjustment of the reach of the steering

wheel.

  Manual adjustment of the reach of the
steering wheel

  Door mirror adjustment

 The mirrors are divided into two zones: A
and B.

  1. Driver's mirror:

  A1-  Adjustment of the upper mirror.

  B1-  Adjustment of the lower mirror.

  2. Passenger's mirror:

  A2-  Adjustment of the upper mirror.

  B2-  Adjustment of the lower mirror.

  36

  70

  Front seat belt

 Fastening.

 Height adjustment.

  106

  106

2

3

3

 1

2

Familiarisation

 SEEING CLEARLY

  Lighting

  Sidelamps/PARK

 Front and rear foglamps.

  40

  42

 Automatic illumination of
headlamps.

 Lamps off.

 Sidelamps.

 Dipped or main beam headlamps.

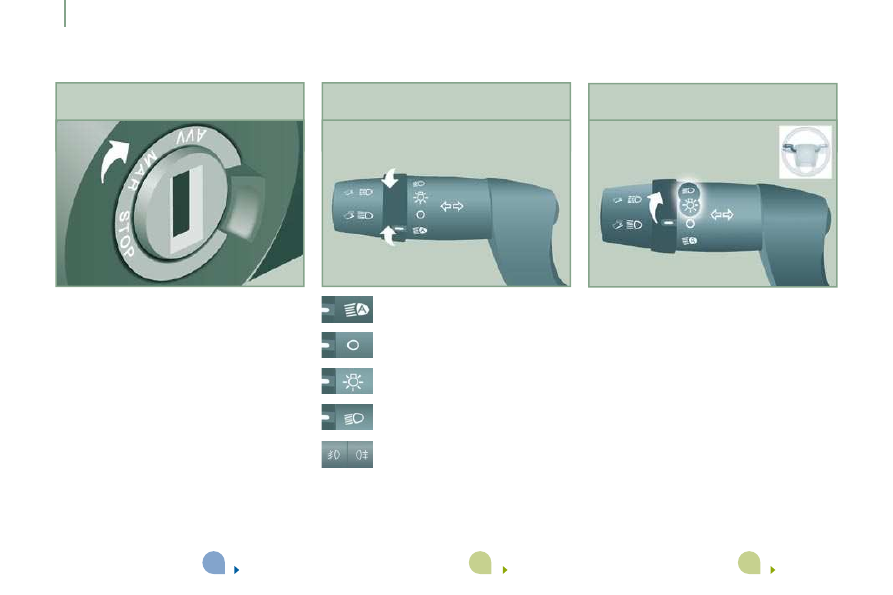

 With the ignition off and the key in the STOP
position or removed:

 Move the ring on the lighting stalk to
position O then to sidelamps, dipped or
main beam headlamps.

 The sidelamps will remain on while you are
parked.

  SITTING COMFORTABLY

  Ignition switch

   -

STOP position.

  -

RUNNING position.

  -

START position.

  37

3

3

3

1

F

A

MI

L

IA

R

ISA

T

IO

N

 1

3

   Familiarisation

  43

  Windscreen wash

 Pull the control stalk towards you, the
windscreen wash is accompanied by a timed
operation of the wipers.

  SEEING CLEARLY

  71

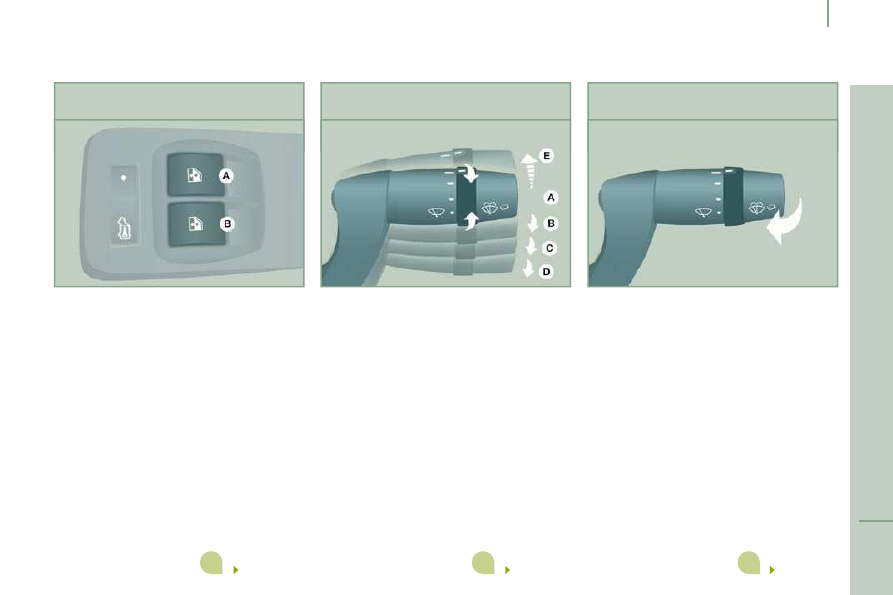

  Electric window controls

   A.   Driver's electric window control.

  B.   Passenger's electric window control.

 The electric window functions are
deactivated one minute after the ignition is
switched off.

  43

  Windscreen wipers

   A.   Park.

  B.   Intermittent (4 speeds).

  C.   Slow continuous.

  D.   Fast continuous.

  E.   Single wipe.

 1

4

Familiarisation

 VENTILATION

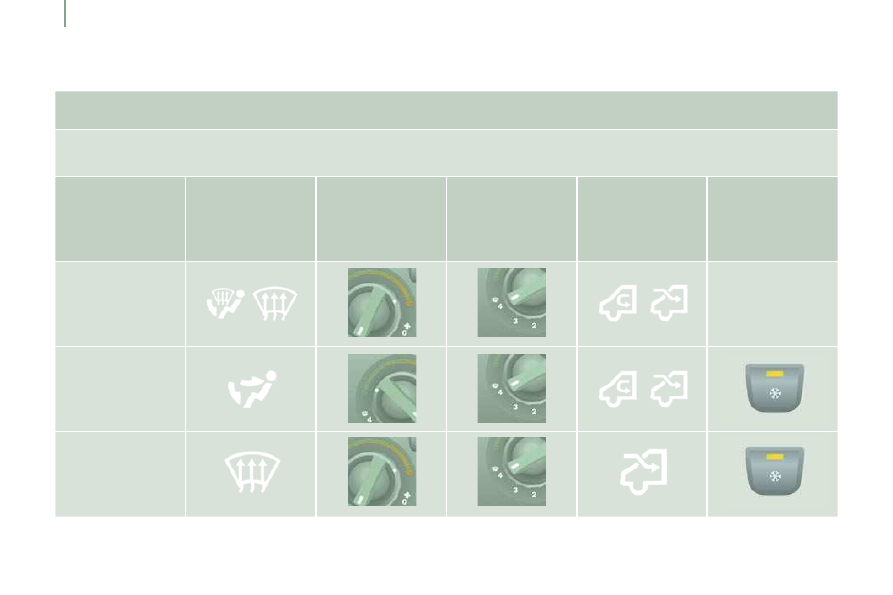

  Digital   air conditioning : use of the fully automatic operation by pressing the  "AUTO"  button is recommended.

  Recommended interior settings

  Manual Air Conditioning

  If I require...

  Air distribution

  Temperature

  Air flow

  Air recirculation

 AC

  Heating

















 -

  Cooling





















  De-icing

 Demisting





















4

2

2

1

F

A

MI

L

IA

R

ISA

T

IO

N

 1

5

   Familiarisation

  Reversing camera

 The camera comes on when you engage
reverse gear and remains active up to
approximately 9 mph (15 km/h). It is
deactivated above 11 mph (18 km/h).

  77

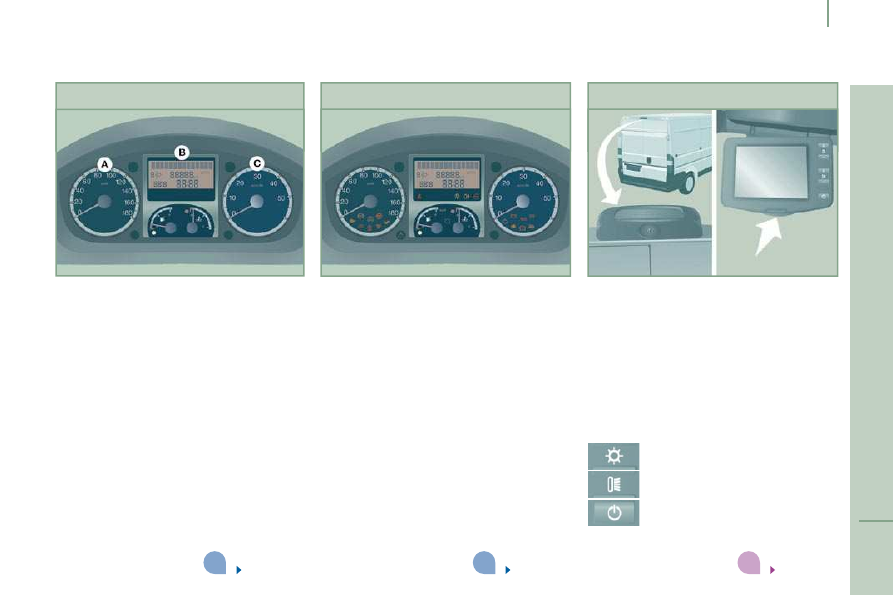

  Instrument panel

   A.   Speedometer.

  B.   Instrument panel screen.

  C.   Rev counter.

  26

  Warning lamps

 With the ignition on, the orange and red
warning lamps come on.

 With the engine running, these warning
lamps should switch off.

 If warning lamps remain on, refer to the
chapter concerned.

  27

 MONITORING

  Buttons

 Brightness adjustment.

  Screen

 Press the button and place the screen in the
required position.

 Back-lighting adjustment.

 ON/OFF provides views of the rear
without engaging reverse gear.

5

4

2

 1

6

Familiarisation

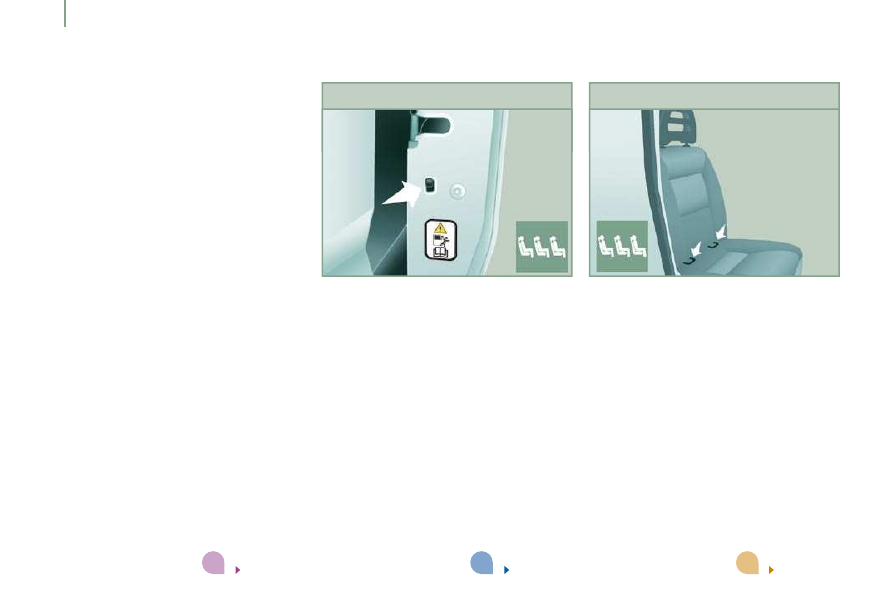

 Two front rings, located between the seat
back and the seat cushion are used to
secure an ISOFIX child seat.

  Isofix mountings

  114

 PASSENGER SAFETY


 To deactivate the front passenger airbag,
refer to the "MODE" section of chapter 4,
then on the "Passenger airbag” menu, select
OFF.

 The airbag warning lamp on the instrument
panel stays on while the airbag is
deactivated.

  73

 This prevents opening of the sliding side
door from the inside.

  Child lock

  23

4

3

2

1

F

A

MI

L

IA

R

ISA

T

IO

N

 1

7

   Familiarisation

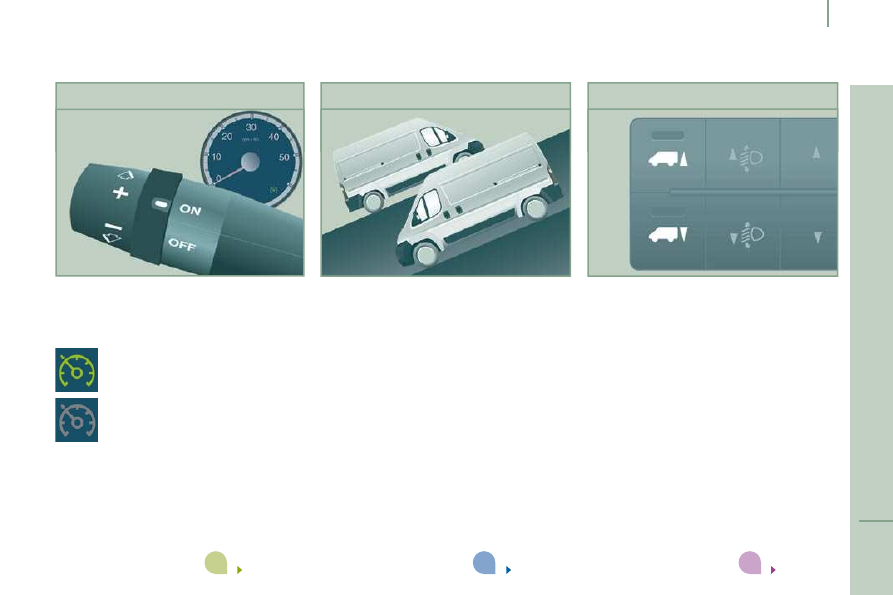

  Cruise control

 The state of the cruise control system is
given on the instrument panel by a warning
lamp located in the rev counter.

  44

  Hill start assist

 This system, linked with the ESP, makes hill
starts easier and is activated in the following
conditions:

   -

the vehicle must be stationary, with the
engine running,

  -

the gradient of the road must be steeper
than 5 %.

  38

  Pneumatic suspension

 This equipment allows you to alter the rear
height of the load floor to make loading or
unloading easier.

 Press the up control switch; release to stop
the movement. Each press increases by one
level: +1 to +3.

 Press the down control switch; release to
stop the movement. Each press decreases
by one level: -1 to -3.

 Driving with the load floor too high or too
low may damage components under the
body.

  79

 Function deactivated.

 Function selected.

 DRIVING SAFELY

1

8

   Access

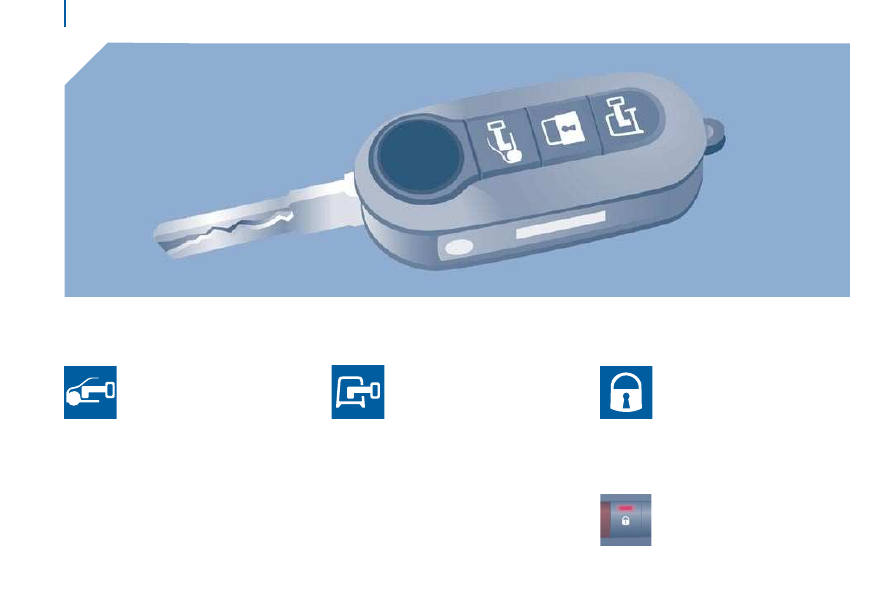

  REMOTE CONTROL

  ACCESS

  Unlocking the cab

 Press this button to unlock your
vehicle's cab. The interior courtesy
lamp comes on briefl y and the

direction indicators fl ash twice.

  Unlocking the rear doors

 Press this button to unlock the
side door and the rear doors of

the load space.

  Central locking

 Press this button briefly

to lock all of your vehicle's doors,

cab and load space. If one of

the doors is open or is

not closed correctly, the central

locking will not work.
 The direction indicators flash once.

The indicator lamp on the control
on the centre console comes on
then flashes.

1

9

2

R

EA

D

Y

 T

O

 SET

 O

F

F

Access

  Deadlocking

 Press this button twice in

succession to deadlock the

vehicle. It is then impossible to

open the doors from the inside or

the outside.

 The direction indicators flash three times.
 Never leave anyone inside the vehicle when

it is deadlocked.

  Folding/unfolding the key

 Press this button to release the
key from its housing.
 To fold the key, press the button

then fold the key into the housing.

 If you do not press the button, the mechanism

may be damaged.

2

0

   Access

 KEY

 This locks and unlocks the locks on the

vehicle and starts the engine.

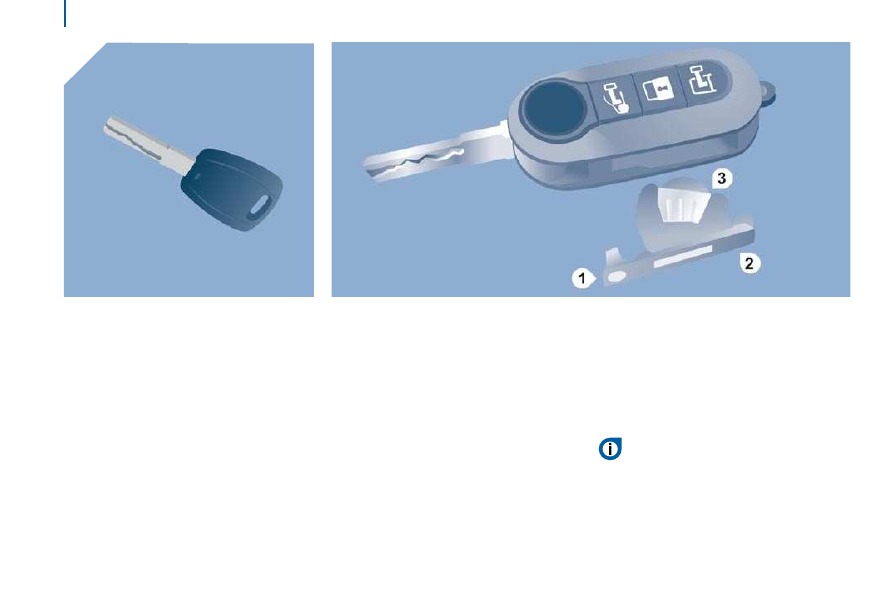

 REMOTE CONTROL BATTERY

 Reference: CR 2032/3 volts.

  Changing the remote control battery

   -   press the button to eject the key,
  -   turn the screw  1  from the closed padlock

to the open padlock using a screwdriver

with a thin lip,

  -   use the screwdriver as a lever to extract

the battery holder housing  2 ,

  -   remove the housing and change the

battery  3

  observing the polarities,

  -   put the battery holder housing  2  back

inside the key and secure it by turning

the screw  1 .

 There is a risk of damage if the

replacement battery is not of the

correct type.

 Only use batteries which are identical or of

an equivalent type to those recommended

by a PEUGEOT dealer. Take used batteries

to an approved collection point.
