Peugeot 807 Dag (2007.5). Instruction - part 12

Changing a fuse

17

4

N°

Rating

(Amps)

Functions

1

20

Engine control unit, Fuel supply and air supply systems, Fan assembly.

2

15

Horn.

3

10

Front and rear wash-wipe pump.

4

20

Headlamp wash pump.

5

15

Fuel supply system.

6

10

Power steering, Secondary brake pedal switch, Automatic gearbox control unit.

7

10

Braking system (ABS/ESP).

8

20

Starter control.

9

10

Engine control unit.

10

30

Fuel supply and air supply systems, Emission control systems.

11

40

Front air conditioning.

12

30

Windscreen wipers.

13

40

Built-in systems interface.

14

30

Not used.

17

5

Changing a wiper blade

TR

O

U

B

LESH

O

O

TI

N

G

8

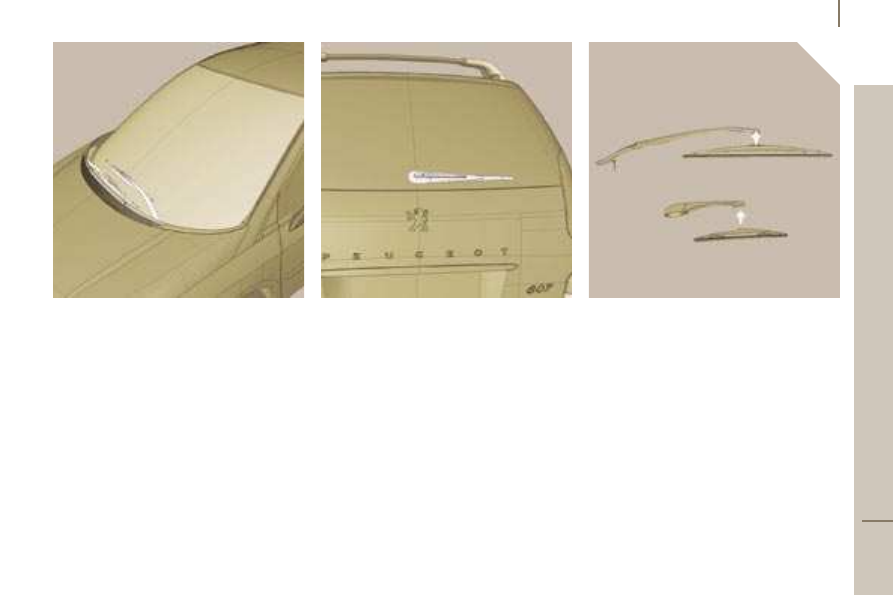

CHANGING A WINDSCREEN

WIPER BLADE

Placing the wiper blades in the

special position



Less than a minute after switching off

the ignition, operate the wipers stalk

to position the wiper blades along the

windscreen uprights (special position).

Changing a front wiper blade


Lift the wiper arm, then disconnect the

windscreen-wash pipe.



Unclip the blade and remove it.



Fit the new blade.



Reconnect the windscreen-wash pipe and

push back the wiper arm.

To return the windscreen wipers to their

normal position, switch on the ignition

and operate the wipers stalk.

Changing the rear wiper blade


Lift the wiper arm, then unclip the blade

and remove it.



Fit the new blade and push back the

wiper arm.

Having your vehicle towed

17

6

From the rear



Unclip the top of the cover using a coin,



Screw in the removable towing eye until

it locks.

Lifting (2 wheels on the road only)

It is preferable to raise the vehicle using

professional lifting equipment.

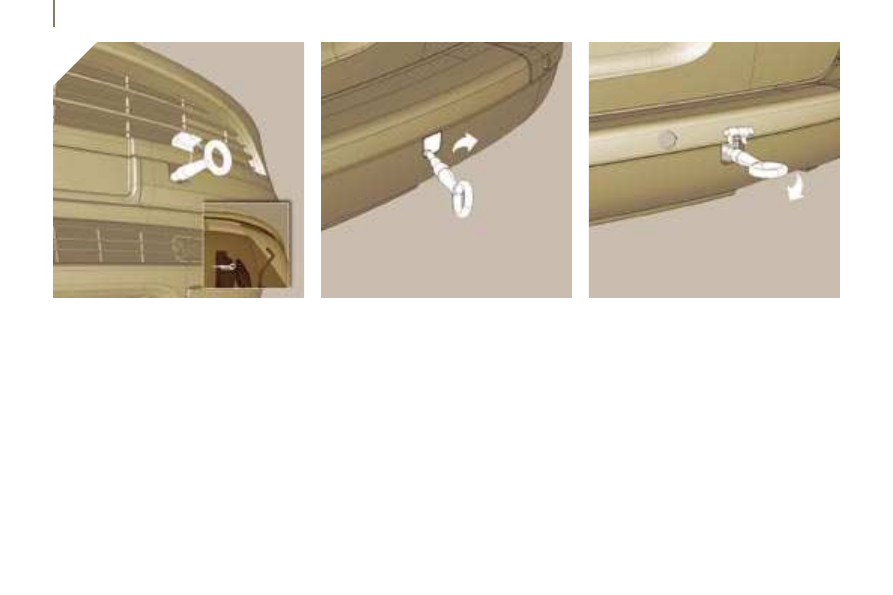

TOWING YOUR VEHICLE

Without lifting (4 wheels on the road)

You should always use a towbar.

The removable towing eye is inside the

engine compartment.

From the front



Unclip the cover by pressing the bottom

part.



Screw in the removable towing eye until

it locks.

Special features of the automatic

gearbox

When being towed with four wheels on the

road, it is essential to observe the following

rules:


selector lever in position

N,



tow the vehicle at a speed below 30 mph

(50 km/h) over a distance limited to

30 miles (50 km) maximum,



do not add oil to the gearbox.

When towing with the engine switched off,

there is no braking or steering assistance.

17

7

Environment

TEC

H

N

IC

A

L

D

AT

A

9

This table presents the Petrol and Diesel Model Codes

Engine, __xxx__

Petrol

2.0 PETROL

__RFJ__

Diesel

2.0 HDi

__RHK__

2.0 HDi FAP

__RHR__

Number of seats, xx_____

7 seats maximumi

EA_____

Base model: 5 individual seats

8 seats maximum

EB_____

Type of gearbox, _____xx

Manual

(5-speed)

_____C

(6-speed)

_____H

Automatic

(4-speed)

_____F

Category and type of towing device

A 50 X

Part number, instructions concerning fitting

R 06-0049

Environment

17

8

PETROL CONSUMPTION

As per EC Directive 80/1268 (as amended) in MPG

Model

codes

Engines

Gearbox

Urban

driving

Extra-urban

driving

Mixed

driving

Emission

of CO

2

 by mass

(g/km

E_RFJ__

2.0 PETROL

Manual

12.0

7.3

9.0

213

Automatic

13.3

7.5

9.6

229

The consumption values, presented here, are the values communicated at the time of printing. These consumption values were

established in accordance with EC Directive 80/1268 (as amended). They may vary depending on the style of driving, traffic conditions,

weather conditions, the load in the vehicle, the maintenance of the vehicle and the use of the accessories.

PETROL ENGINE

Model codes

E_RFJ__

Engines

2.0 PETROL

Manual (5-speed)

Automatic (4-speed)

Power (bhp)

-

Max. power: EU standard (KW)

103

Capacity (cm

3

)

1 997

Bore x stroke (mm)

85 x 88

Number of valves

16

Max. power engine speed (rpm)

6 000

Max torque: EU standard (Nm)

200

Max. torque engine speed (rpm)

4 000

Fuel

RON 95 - RON 98

Catalytic converter

Yes

Electronic injection

Yes

Oil capacities (in litres)

Engines (with filter replacement)

5.0

18

1

Petrol technical data

TEC

H

N

IC

A

L

D

AT

A

9

DIESEL ENGINES

Model codes

E_RHKH

E_RHRH

Engines

2.0 HDi

2.0 HDi FAP

Manual

(6-speed)

Manual

(6-speed)

Power (bhp)

-

-

Max. power: EU standard (KW)

88

100

Capacity (cm

3

)

1 997

1 997

Bore x stroke (mm)

85 x 88

85 x 88

Number of valves

16

16

Max. power engine speed (rpm)

4 000

4 000

Max. torque: EU standard (Nm)

300

320/340

Max. torque engine speed (rpm)

2 000

2 000

Fuel

Diesel

Diesel

Catalytic converter

Yes

Yes

Particle emission filter (PEF)

No

Yes

Electronic injection

Yes

Yes

Oil capacities (in litres)
Engines (with filter replacement)

5

5

17

7

Environment

TEC

H

N

IC

A

L

D

AT

A

9

This table presents the Petrol and Diesel Model Codes

Engine, __xxx__

Petrol

2.0 PETROL

__RFJ__

Diesel

2.0 HDi

__RHK__

2.0 HDi FAP

__RHR__

Number of seats, xx_____

7 seats maximumi

EA_____

Base model: 5 individual seats

8 seats maximum

EB_____

Type of gearbox, _____xx

Manual

(5-speed)

_____C

(6-speed)

_____H

Automatic

(4-speed)

_____F

Category and type of towing device

A 50 X

Part number, instructions concerning fitting

R 06-0049

Environment

17

8

PETROL CONSUMPTION

As per EC Directive 80/1268 (as amended) in MPG

Model

codes

Engines

Gearbox

Urban

driving

Extra-urban

driving

Mixed

driving

Emission

of CO

2

 by mass

(g/km

E_RFJ__

2.0 PETROL

Manual

12.0

7.3

9.0

213

Automatic

13.3

7.5

9.6

229

The consumption values, presented here, are the values communicated at the time of printing. These consumption values were

established in accordance with EC Directive 80/1268 (as amended). They may vary depending on the style of driving, traffic conditions,

weather conditions, the load in the vehicle, the maintenance of the vehicle and the use of the accessories.

PETROL ENGINE

Model codes

E_RFJ__

Engines

2.0 PETROL

Manual (5-speed)

Automatic (4-speed)

Power (bhp)

-

Max. power: EU standard (KW)

103

Capacity (cm

3

)

1 997

Bore x stroke (mm)

85 x 88

Number of valves

16

Max. power engine speed (rpm)

6 000

Max torque: EU standard (Nm)

200

Max. torque engine speed (rpm)

4 000

Fuel

RON 95 - RON 98

Catalytic converter

Yes

Electronic injection

Yes

Oil capacities (in litres)

Engines (with filter replacement)

5.0

Petrol technical data

18

2

DIESEL CONSUMPTION

As per EC Directive 80/1268 (as amended) in MPG

(litres/100 km)

Model

codes

Engines

Gearbox

Urban

driving

Extra-urban

driving

Mixed

driving

Emission

CO

2

 by mass

(g/km)

E_RHKH

2.0 HDi

Manual 6

8.8

5.8

6.9

182

E_RHRH

2.0 HDi FAP

Manual 6

9.0

6.0

7.1

188

The consumption values, presented here, are the values communicated at the time of printing. These consumption values were

established in accordance with EC Directive 80/1268 (as amended). They may vary depending on the style of driving, traffic conditions,

weather conditions, the load in the vehicle, the maintenance of the vehicle and the use of accessories.

17

9

Environment

TEC

H

N

IC

A

L

D

AT

A

9

PETROL DIMENSIONS, WEIGHTS AND TOWING LOADS

(in mm - in kg)

Model codes

EARFJ__

EBRFJ__

7 seats

8 seats

manual

auto

manual

auto

Engines

2.0 PETROL

Wheelbase(s) (at full load)

2 823

on Axle 1

1 570

on Axle 2

1 548

Length

4 727

Width



1 850

Height at kerb weight
without roof bars

1 745 to 1 759

with fixed roof bars

1 854 to 1 863

Kerb weight

1 738 to 1 825

1 766 to 1 863

1 706 to 1 875

1 734 to 1 904

on Axle 1

1 018 to 1 043

1 046 to 1 081

1 014 to 1 060

1 044 to 1 090

on Axle 2

720 to 782

720 to 782

692 to 815

690 to 814

Environment

18

0

Model codes

EARFJ__

EBRFJ__

manual

auto

manual

auto

7 seats

8 seats

Engines



2.0 PETROL

Gross train weight (GTW)

3 705

2 935

3 705

2 935

Gross vehicle weight (GVW)

2 405

2 435

2 405

2 435

Gross weight

on axle 1

1 270

on axle 2

1 300

Gross towed weight

1 750

950

1 700

900

Gross weight of

unbraked trailer

750

500

750

500

Gross weight on

towing attachment

76

40

76

40

The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned must be

reduced by 10 % for each additional 1 000 metres of altitude.

The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).

High exterior temperatures may result in a reduction in the performance of the vehicle in order to protect the engine; when the

exterior temperature is above 37 °C, restrict the towed weight

18

3

Petrol technical data

TEC

H

N

IC

A

L

D

AT

A

9

DIESEL DIMENSIONS, WEIGHTS AND TOWING LOADS (in mm - in kg)

Model codes

EARHKH

EBRHKH

EARHRH

EBRHRH

7 seats

8 seats

7 seats

8 seats

Engines

2.0 HDi

2.0 HDi FAP

Wheelbase(s) (at full load)

2 823

on Axle 1

1 570

on Axle 2

1 548

Length

4 727

Width

1 850

Height at kerb weight
without roof bars

1 745 to 1 759

with fixed roof bars

1 854 to 1 863

Kerb weight

1 846 to 1 949 1 811 to 1 976 1 854 to 1 957 1 818 to 1 983

on Axle 1

1 117 to 1 153 1 114 to 1 158 1 121 to 1 157 1 117 to 1 161

on Axle 2

729 to 796

697 to 818

733 to 800

701 to 822

Petrol technical data

18

4

Model codes

EARHKH

EBRHKH

EARHRH

EBRHRH

7 seats

8 seats

7 seats

8 seats

Engines

2.0 HDi

2.0 HDi FAP

Gross train weight (GTW)

3 875

3 945

Gross vehicle weight (GVW)

2 530

2 530

on Axle 1

1 253

1 259

1 256

1 263

on Axle 2

1 277

1 271

1 274

1 267

Gross weight

on Axle 1

1 270

1 270

1 270

1 270

on Axle 2

1 300

1 300

1 300

1 300

Gross towed weight

1 820

1 800

1 850

Gross weight of unbraked trailer

750

750

750

750

Gross weight on towing attachment

73

72

76

76

The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned must be

reduced by 10 % for each additional 1 000 metres of altitude.

The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).

High exterior temperatures may result in a reduction in the performance of the vehicle in order to protect the engine; when the exterior

temperature is above 45 °C, restrict the towed weight.

18

5

Dimensions

TEC

H

N

IC

A

L

D

AT

A

9

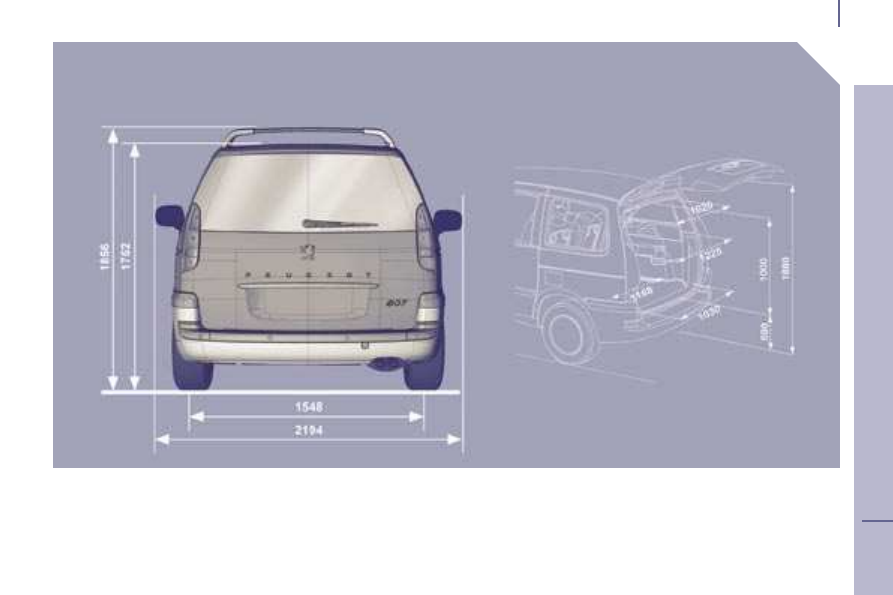

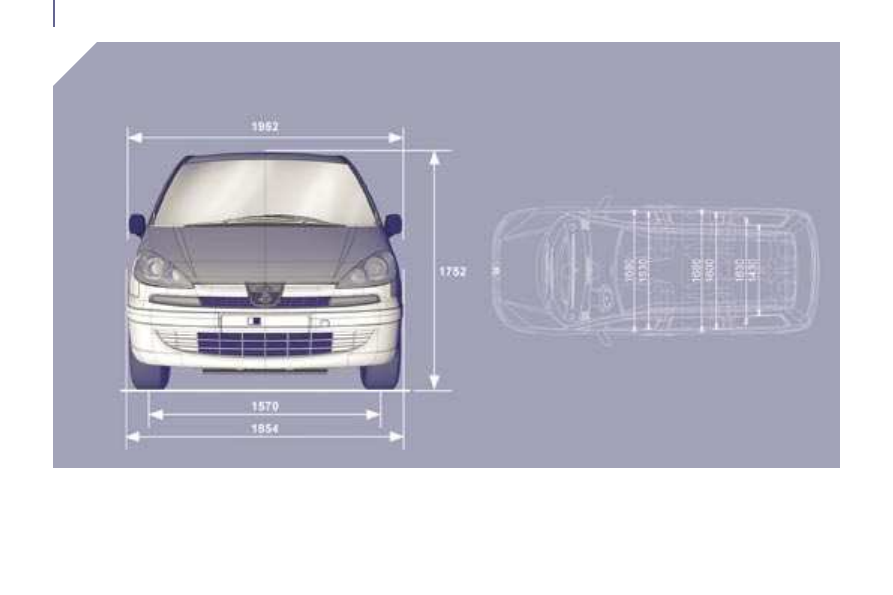

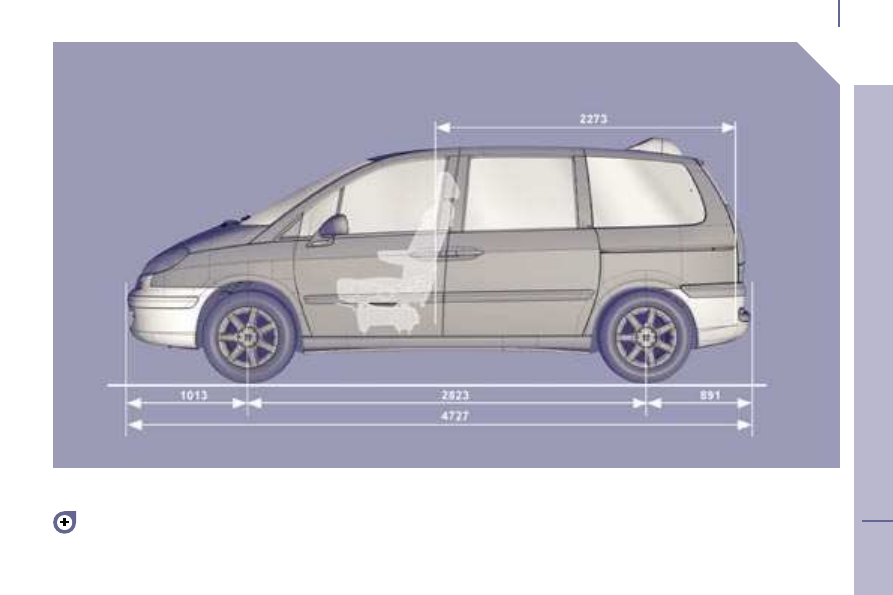

DIMENSIONS (IN MM)

To find out more about dimensions:

refer to the "Dimensions, weights and

towing loads" section for both petrol and

diesel engines in chapter 9.

Dimensions

18

6

18

7

Dimensions

TEC

H

N

IC

A

L

D

AT

A

9
