Peugeot 407 C (2010.5). Instruction - part 13

179

  The Peugeot Connect Navigation is protected in such a

way that it will only operate in your vehicle. If it is to be

installed in another vehicle, contact a PEUGEOT dealer

for confi guration of the system.

  Certain functions described in this handbook will

become available during the year.

 PEUGEOT CONNECT
NAVIGATION

  For safety reasons, the driver must carry out operations

which require prolonged attention while the vehicle is

stationary.
 When the engine is switched off and to prevent

discharging of the battery, the Peugeot Connect

Navigation switches off following the activation of the

Energy Economy mode.

  MULTIMEDIA AUDIO SYSTEM/BLUETOOTH TELEPHONE
 SATELLITE NAVIGATION SYSTEM FOR EUROPE BY SD CARD

  01  First steps

 CONTENTS

  02  Steering mounted controls
  03  General operation
  04  Navigation - Guidance
  05  Traffic information
  06  Radio
  07  Music media players
  08  Bluetooth telephone
  09  Configuration
  10  Trip computer

p.
p.
p.
p.
p.
p.
p.
p.
p.
p.

  11  Screen menu map
  Frequently asked questions

p.
p.

 180
 181
 182
 185
 193
 195
 196
 199
 201
 202
 203
 207

01

1

1

5

5

10

10

2

2

3

3

4

4

6

6

13

13

11

11

9

9

14

14

15

15

7

7

8

8

12

12

16

16

180

   1.   Engine not running



- Short press: on/off.



- Long press: CD pause, mute for the radio.



Engine running



- Short press: CD pause, mute for the radio.



- Long press: reinitialisation of the system.

  2.   Volume adjustment (each source is

independent, including also navigation

messages and alerts).

  3.   Access to the "Radio" Menu. Display the list

of stations.

  4.   Access to the "Music" Menu. Display the

tracks.

  5.   Access to the "SETUP" menu.



Long press: access to the GPS coverage

and the demonstration mode.

  6.   Access to the "Phone" Menu. Display the

call list.

  7.   Access to the "MODE" menu.



Selection of the successive display of:



Radio, Map, NAV (if navigation is in

progress), Telephone (if a conversation is in

progress), Trip computer.

Long press: display of a black screen (DARK).

  8.   Access to the "Navigation" Menu. Display

the last destinations.

  9.   Access to the "Traffi c" Menu. Display the

current traffi c alerts.

  10.   ESC: abandon the operation in progress.

  11.   CD eject.

  12.   Selection of the previous/next radio station

from the list.



Selection of the previous/next MP3 folder.



Selection of the previous/next page of a list.

  13.   Selection of the previous/next radio station.



Selection of the previous/next CD or MP3 track.



Selection of the previous/next line of a list.

  14.   Buttons 1 to 6:



Selection of the stored radio station.



Long press: store the current radio station.

  15.   SD card reader (navigation SD card only).

  16.   Dial for selection of the screen display and

according to the context of the menu.



Short press: contextual menu or confi rmation.



Long press press: contextual menu specifi c

to the list displayed.

 FIRST STEPS

  Peugeot Connect Navigation CONTROL PANEL

 3 - 4.  Long press: access to the audio settings:

front/rear fader and left/right balance,

bass/treble, equaliser, loudness, automatic

volume adjustment, initialise the settings.

02

181

 STEERING MOUNTED CONTROLS

  RADIO: selection of the previous stored station.

 Selection of the previous entry in the address book.

   RADIO: selection of the next stored station.

 Selection of the next entry in the address book.

  RADIO: change to the next radio station on the list.

 Long press: automatic search for a higher frequency.

 CD: selection of the next track.

 CD: continuous press: fast forward play.

  RADIO: change to the previous radio station on the List.

 Long press: automatic search for a lower frequency.

 CD: selection of the previous track.

 CD: continuous press: fast reverse.

    -   Change the sound source.

  -   Make a call from the address

book.

  -   Pick up/Hang up the telephone.

  -   Press for more than 2 seconds:

access to the address book.

  Volume increase.

  Volume decrease.

  Mute: function activated

by pressing the volume

increase and decrease

buttons simultaneously.

 Restore the sound by

pressing one of the two

volume buttons.

03

182

 GENERAL OPERATION

  For a detailed global view of the menus available, refer to the

"Screen menu map" section.

Press the MODE button several times in succession for access to the following menus:

  For cleaning the screen, the use of a soft, non-abrasive cloth

(spectacles cloth) is recommended, with no additional product.

RADIO/MUSIC MEDIA

PLAYERS

TELEPHONE

(If a conversation is in progress)

FULL SCREEN MAP

NAVIGATION
(If guidance is in progress)

SETUP:
system language * , date and time * , display, vehicle

settings * , unit and system settings, "Demo mode".

TRAFFIC:
TMC information and messages.

  *   Available according to model.

TRIP COMPUTER

03

183

GENERAL OPERATION

 A press on the OK dial gives access to

short-cut menus according to the display

on the screen.

       DISPLAY ACCORDING TO THE CONTEXT

  NAVIGATION (IF GUIDANCE IS IN PROGRESS):

  TRIP COMPUTER:

Abort guidance

Repeat advice

Block road

Route info

 Show destination

 Trip info

 Route type

 Avoid

 Satellites

 Zoom/Scroll

Voice advice

Route options

Alert log

Status of functions

1

2

3

3

2

1

1

1

3

1

1

1

1

2

  TELEPHONE:

End call

Hold call

Dial

DTMF-Tones

Private mode

Micro off

1

1

1

1

1

1

03

184

GENERAL OPERATION

       DISPLAY ACCORDING TO THE CONTEXT

  FULL SCREEN MAP:

Abort guidance/Resume guidance

Set destination

POIs nearby

Position info

Map settings

Zoom/Scroll

1

1

1

1

1

1

  RADIO:

In FM mode

 Traffi c info (TA)

 RDS

 Radiotext

 Regional prog.

In AM mode

 AM

 TA

 Refresh AM list

 FM

1

2

1

2

2

2

2

2

2

2

  MUSIC MEDIA PLAYERS:

Traffi c info (TA)

Play options

 Normal order

 Random track

 Repeat folder

Select music

 Scan

1

1

2

2

2

2

1

04

1

2

3

5

6

4

 NAVIGATION - GUIDANCE

                SELECTING A DESTINATION

  Press the NAV button again or select

the Navigation Menu function and

press the dial to confi rm.

  Select the "Destination input"

function and press the dial to

confi rm.

  Press the NAV button.

  Select the letters of the town one

by one confi rming each time by

pressing the dial.

  Once the country has been selected,

turn the dial and select the town

function. Press the dial to confi rm.

  Insert the SD card in the front panel reader and leave it there to use the

Navigation functions.

 The navigation SD card data must not be modifi ed.

 Map data updates are available from PEUGEOT dealers.

  A pre-set list (by entering the fi rst few letters) of the towns in the

country selected can be accessed via the LIST button on the virtual

keypad.

  Select the "Address input" function

and press the dial to confi rm.

  The list of the last 20 destinations appears under the Navigation

Menu function.

Navigation Menu

Destination input

Address input

04

7

8

9

186

  To clear a destination; from steps 1 to 3, select "Choose from last destinations".

 A long press on one of the destinations displays a list of actions from which you can select:

 Delete entry

 Delete list

  Repeat steps 5 to 7 for the "Street"

and "House number" functions.

  Turn the dial and select OK.

 Press the dial to confi rm.

  Select the "Save to address book" function to record the address

entered in a directory fi le. Press the dial to confi rm the selection.

 Peugeot Connect Navigation allows up to 500 contact fi les to be

recorded.

  To speed up the process, the post code can be entered directly

after selecting the "Postal code" function.

 Use the virtual keypad to enter the letters and digits.

  Then select "Start route guidance"

and the press the dial to confi rm.

  During guidance, pressing the end

of the lighting stalk repeats the last

guidance instruction.

  Map settings
 You can zoom in/zoom out on the map using the dial.

 It is possible to move the map or select its orientation via

the short-cut menu of the FULL SCREEN MAP.

 Press MODE until the map is displayed full screen. Press the dial

then select "Map settings". Select "2.5D Map" or "2D Map" and in

the latter case, select "North Up" or "Heading Up".

  Select the route type:

 "Fast route", "Short route" or "Optimized route" and press the dial

to confi rm.

 It is also possible to select a destination via "Choose from address

book" or "Choose from last destinations".

Choose from last destinations

Choose from address book

Start route guidance

 NAVIGATION - GUIDANCE

04

1

2

3

5

4

187

 NAVIGATION - GUIDANCE

  SETTING AND NAVIGATING TO
MY "HOME ADDRESS"

  Press the NAV button twice to display

the Navigation Menu.

  To be set as the "Home address", an address must fi rst be

entered in the address book, for example from "Destination

input"/"Address input" then "Save to address book".

  Select "Address book" and confi rm.

Then select "Search entry (complete

address book)" and confi rm.

  Select "Destination input" and confi rm.

Then select "Choose from address

book" and confi rm.

  Select "Set as home address" and

confi rm to save.

  Select your home address and confi rm.

Then select "Edit entry" and confi rm.

  To start navigation towards "Home address", press NAV twice

to display the Navigation Menu, select "Destination input" and

confi rm.

 Then select "Navigate HOME" and confi rm to start guidance.

Navigation Menu

Destination input

Address book

Edit entry

Set as "Home address"

04

4

3

2

1

7

6

5

188

 NAVIGATION - GUIDANCE

  ROUTE OPTIONS

  Select the "Route dynamics"

function.
 This function gives access to the

"Traffi c independent" or "Semi-

dynamic" options.

  Select the "Avoidance criteria"

function. This function provides

access to the AVOID options

(motorways, toll roads, ferries).

  Turn the dial and select the

"Recalculate" function to take into

account the route options selected.

Press the dial to confi rm.

  Press the NAV button.

  Press the NAV button again or select

the Navigation Menu function and

press the dial to confi rm.

  Select the "Route type" function

and press the dial to confi rm. This

function allows you to change the

route type.

  Select the "Route options" function

and press the dial to confi rm.

Recalculate

Avoidance criteria

Route dynamics

Route type

Route options

Navigation Menu

 The route selected by the Peugeot Connect Navigation system depends

directly on the route options.

 Changing these options may change the route completely.

04

7

6

5

4

3

2

1

189

  ADDING A STOPOVER

  Enter a new address, for example.

  Once the new address has been

entered, select OK and press the dial

to confi rm.

  Select "Recalculate" and press the

dial to confi rm.

  Press the NAV button.

  Press the NAV button again or select

the Navigation Menu function and

press the dial to confi rm.

  Select the "Add stopover" function

(5 stopovers maximum) and press

the dial to confi rm.

  Select the "Stopovers" function and

press the dial to confi rm.

OK

Address input

Add stopover

Stopovers

Navigation Menu

Recalculate

  The stopover must be completed or deleted in order for the

guidance to continue to the next destination. Otherwise, the

Peugeot Connect Navigation will always return you to the previous

stopover.

  Stopovers can be added to the route once the destination has been

selected.

 NAVIGATION - GUIDANCE

04

8

6

7

4

3

5

2

1

 NAVIGATION - GUIDANCE

  SEARCHING FOR POINTS OF INTEREST
(POI)

  Press the NAV button.

  Press the NAV button again or select

the Navigation Menu function and

press the dial to confi rm.

  Select the "POI nearby" function to

search for POIs around the vehicle.

  Select the "POI search" function and

press the dial to confi rm.

Navigation Menu

POI search

POI nearby

  Select the "POI in city" function to

search for POIs in the city required.

Select the country then enter the

name of the city using the virtual

keypad.

  Select the "POI near route" function

to search for POIs near the route.

  Select the "POI in country" function

to search for POIs in the country

required.

  Select the "POI near destination"

function to search for POIs near the

point of arrival of the route.

POI near destination

POI near route

POI in country

POI in city

  A list of cities present in the country selected can be accessed via

the LIST button on the virtual keypad.

 The points of interest (POI) indicate all of the service locations in the

vicinity (hotels, various businesses, airports...).

04

191

 NAVIGATION - GUIDANCE

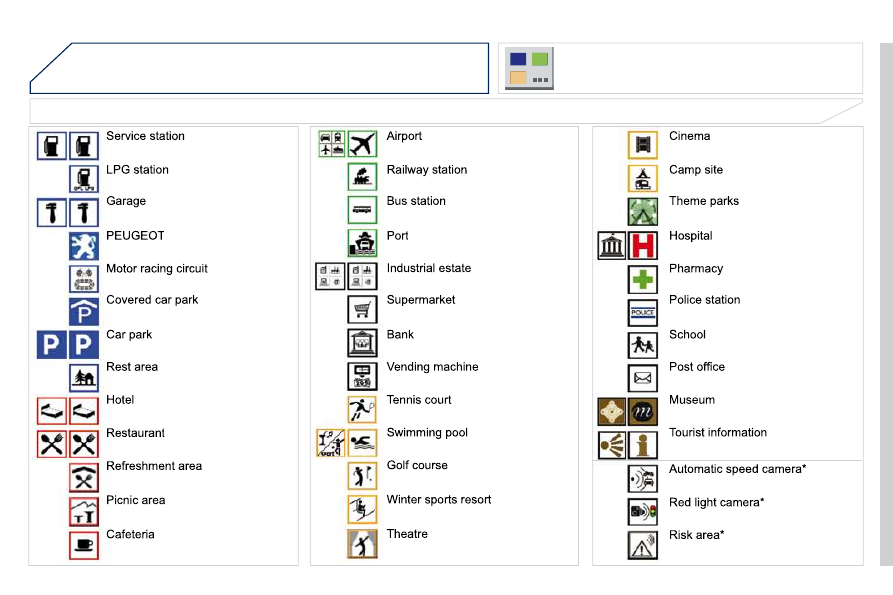

  LIST OF PRINCIPAL POINTS OF INTEREST (POI)

  *   According to availability in the country.

 This icon appears when several POIs are grouped

together in the same area. Zooming in on this icon

shows details of the POIs.

04

5

6

3

2

1

4

  NAVIGATION SETTINGS

  Select "Set parameters for risk

areas" for access to the "Display

on map", "Visual alert" and "Sound

alert" functions.

  Select the "POI categories on Map"

function to select the POIs to be

displayed on the map by default.

  Press the NAV button.

  Press the NAV button again or select

the Navigation Menu function and

press the dial to confi rm.

  Select the "Settings" function and

press the dial to confi rm.

POI categories on Map

Settings

Set parameters for risk areas

Navigation Menu

 NAVIGATION - GUIDANCE

  Select the "Navi volume" function

and turn the dial to set the volume

of each voice synthesiser (traffi c

information, alert messages…).

Navi volume

  The adjustment of the volume for the Risk Areas POIs is used only

during the transmission of an alert.

  UPDATING THE RISK AREAS POIs

  This requires an SDHC (High Capacity) compatible reader.

 Download the update fi le from the Internet (www.peugeot.fr or

www.peugeot.co.uk).

 Open this fi le and copy the extracted documents to the

DATABASE folder on the SD card, replacing the existing fi les.

  To activate or deactivate vocal guidance, with guidance active and

the map displayed on the screen, press the dial and then select or

deselect "Voice advice".

Voice advice

05

2

1

3

4

5

193

 TRAFFIC INFORMATION

          CONFIGURE THE FILTERING AND
DISPLAY OF TMC MESSAGES

  Then select the radius of the fi lter in

miles (km) required in accordance

with the route, press the dial to

confi rm.

 When all of the messages on the

route are selected, the addition of a

geographical fi lter is recommended

(within a radius of 3 miles (5 km) for

example) to reduce the number of

messages displayed on the map.

The geographical fi lter follows the

movement of the vehicle.

  The fi lters are independent and their results are cumulative.

 We recommend a fi lter on the route and a fi lter around the vehicle of:

   -   2 miles (3 km) or 3 miles (5 km) for a region with heavy traffi c,

  -   6 miles (10 km) for a region with normal traffi c,

  -   30 miles (50 km) for long journeys (motorway).

  Press the TRAFFIC button again or

select the Traffi c Menu function and

press the dial to confi rm.

  Press the TRAFFIC button.

  TMC (Traffi c Message Channel) messages contain information on

traffi c and weather conditions, received in real time and transmitted to

the driver in the form of audible announcements and symbols on the

navigation map.
 The navigation system can then suggest an alternative route to avoid a

traffi c problem.

  Select the "Geo. Filter" function and

press the dial to confi rm.

Messages on route

  The list of TMC messages appears under the Traffi c Menu sorted

in order of proximity.

All warning messages

Traffi c Menu

  Select the fi lter of your choice:

   Only warnings on route

All messages

 The messages appear on the map

and on the list.

 To exit, press ESC.

Geo. Filter

05

2

1

3

2

1

194

       PRINCIPAL TMC SYMBOLS

  With the current audio source

displayed on the screen, press the

dial.

  The shortcut menu for the source appears and gives access to:

  Select Traffi c Announcements (TA)

and press the dial to confi rm and go

to the associated settings.

TA

    -   the station transmits TA messages.

       RECEIVING TA MESSAGES

  Red and yellow triangle: traffi c information, par example:

  Black and blue triangle: general information, for example:

TRAFFIC INFORMATION

  The TA (Traffi c Announcement) function gives priority to TA alert

messages. To operate, this function needs good reception of a

radio station transmitting this type of message. When a traffi c

report is transmitted, the current audio source (Radio, CD, ...) is

interrupted automatically to play the TA message. Normal playback

of the audio source resumes at the end of the transmission of the

message.

  -   the station does not transmit TA messages.
  -   TA messages are not activated.
