Болт (5)



Крепление амортизатора (6)

Снять фасонную гайку (7).

ПРИМ ЕЧАНИЕ : Действуйте таким же образом с другой стороны.

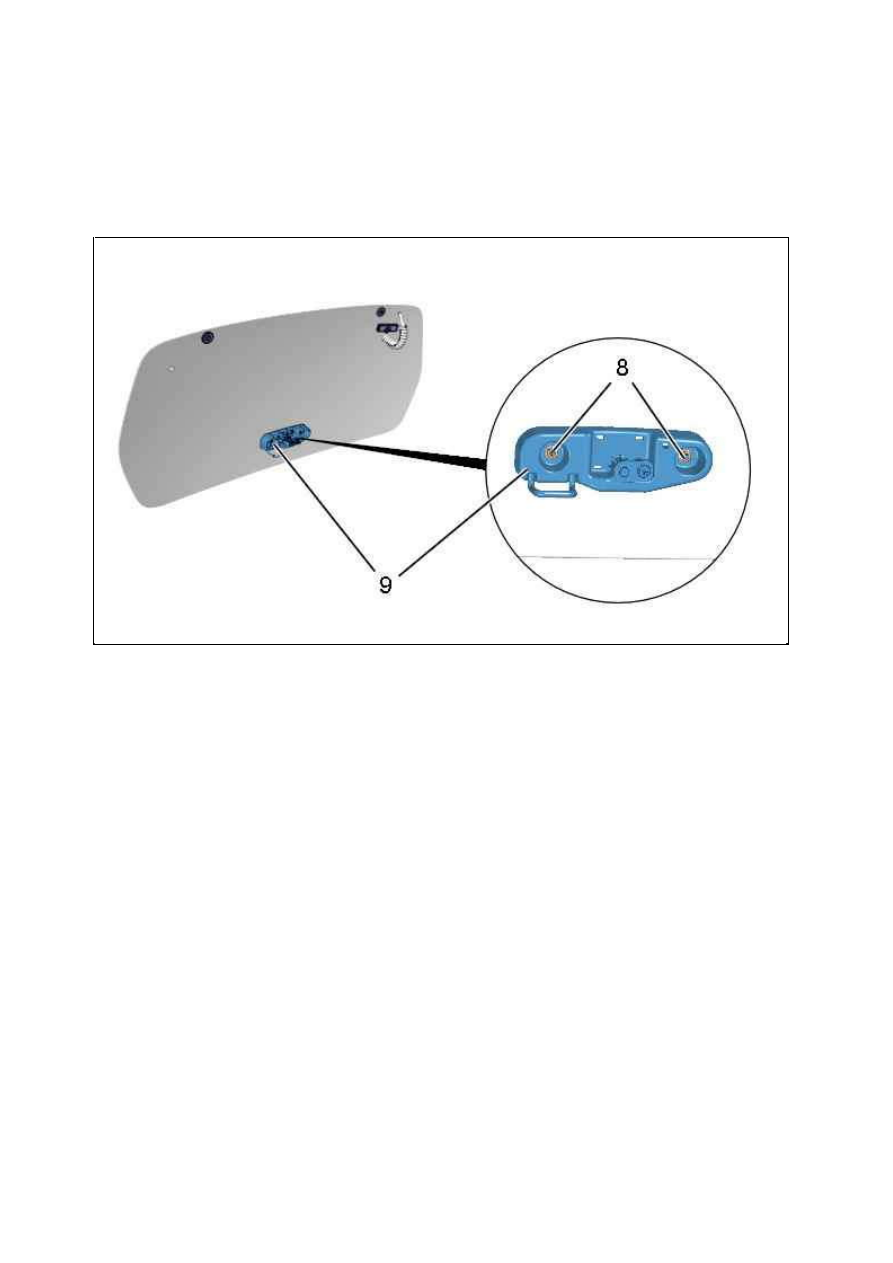

Снимите :



Гайки (8)



Подшипник заднего стеклоочистителя (9)

2.2. Петли подвижного стекла двери багажного отделения

Рисунок : C5CM05HD

18.01.2012

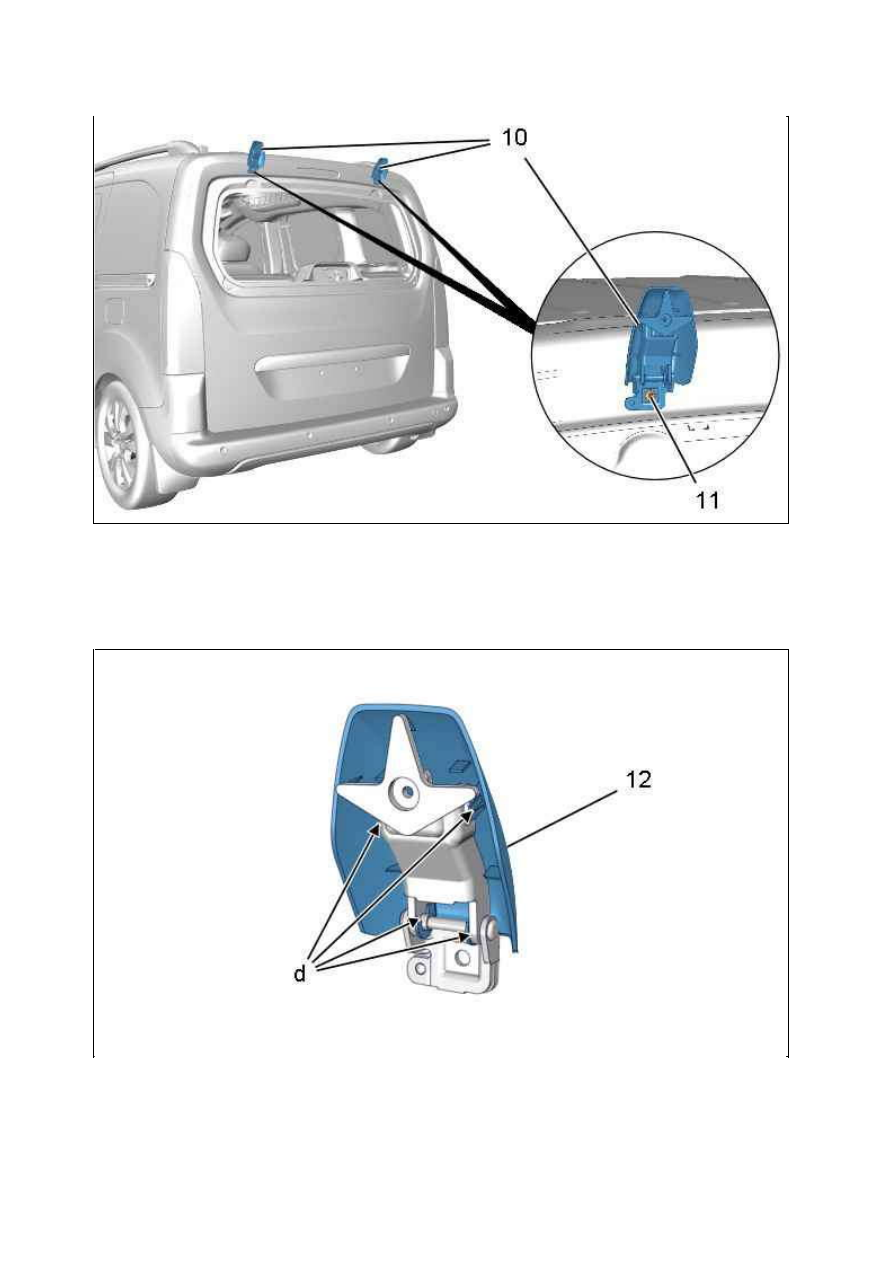

Снимите :



болтов (11)



Петли подвижного стекла двери багажного отделения (10)

Отсоедините и снимите : Накладку петель подвижного стекла двери багажного отделения (12) (в "d") ; С
помощью приспособления [1].

ПРИМ ЕЧАНИЕ : Действуйте таким же образом с другой стороны.

Рисунок : C5CM05JD

Рисунок : C5CM05KD

18.01.2012

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



Затянуть болты (5) моментом 0,8 дНм



гайки (8) моментом 1 дН.м

Подсоедините обратно аккумуляторную батарею

.

4. Регулировки

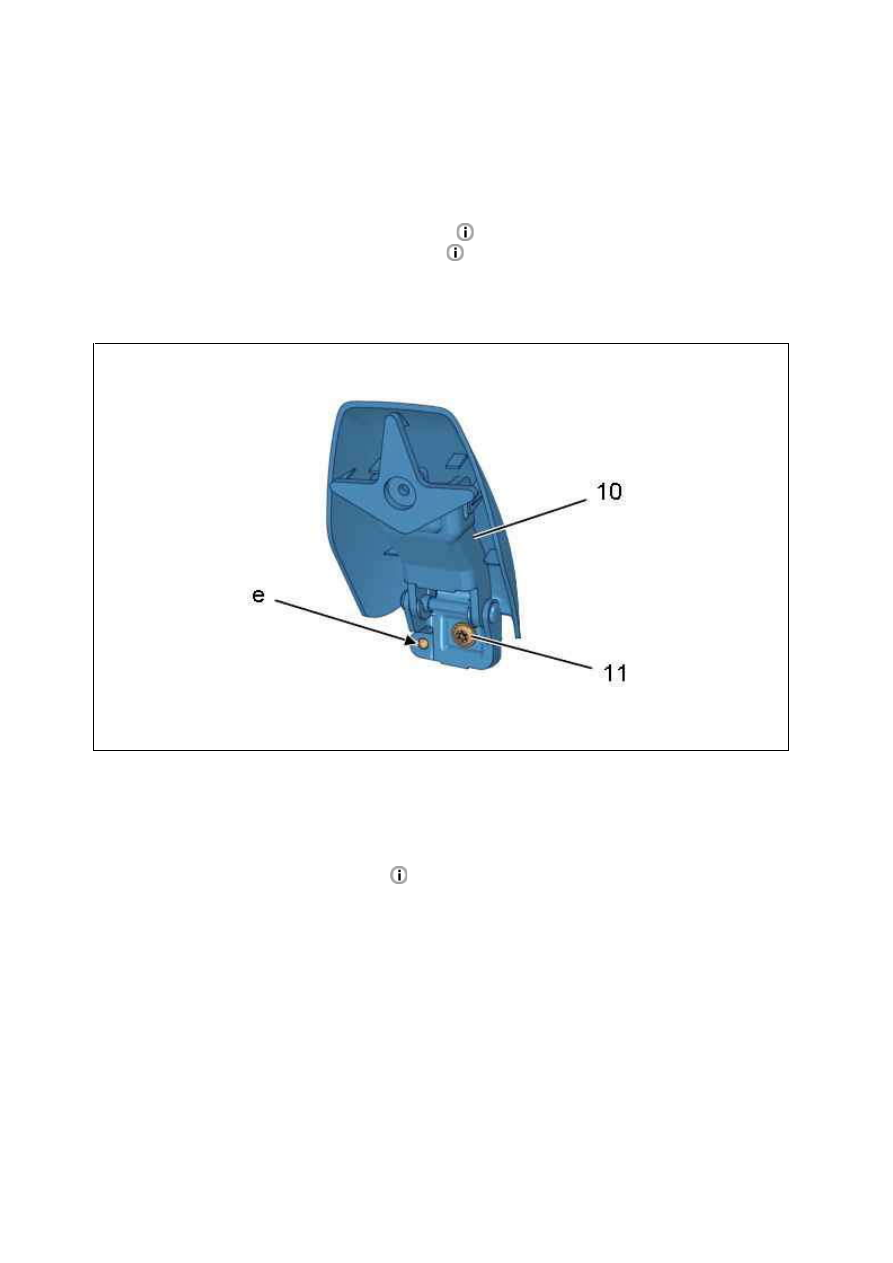

На петлях подвижного стекла двери багажного отделения (10) установочные выступы можно снять (в "e").

ПРИМ ЕЧАНИЕ : При этом установочные выступы могут быть удалены, если необходима дополнительная
регулировка (выравнивание поверхностей) путем снимания шарниров.

Проверьте зазоры и отрегулируйте выравнивание

.

Рисунок : C5CM05LD

Отрегулировать зазоры и выравнивание

; С помощью болтов (11).

18.01.2012

Затяните :



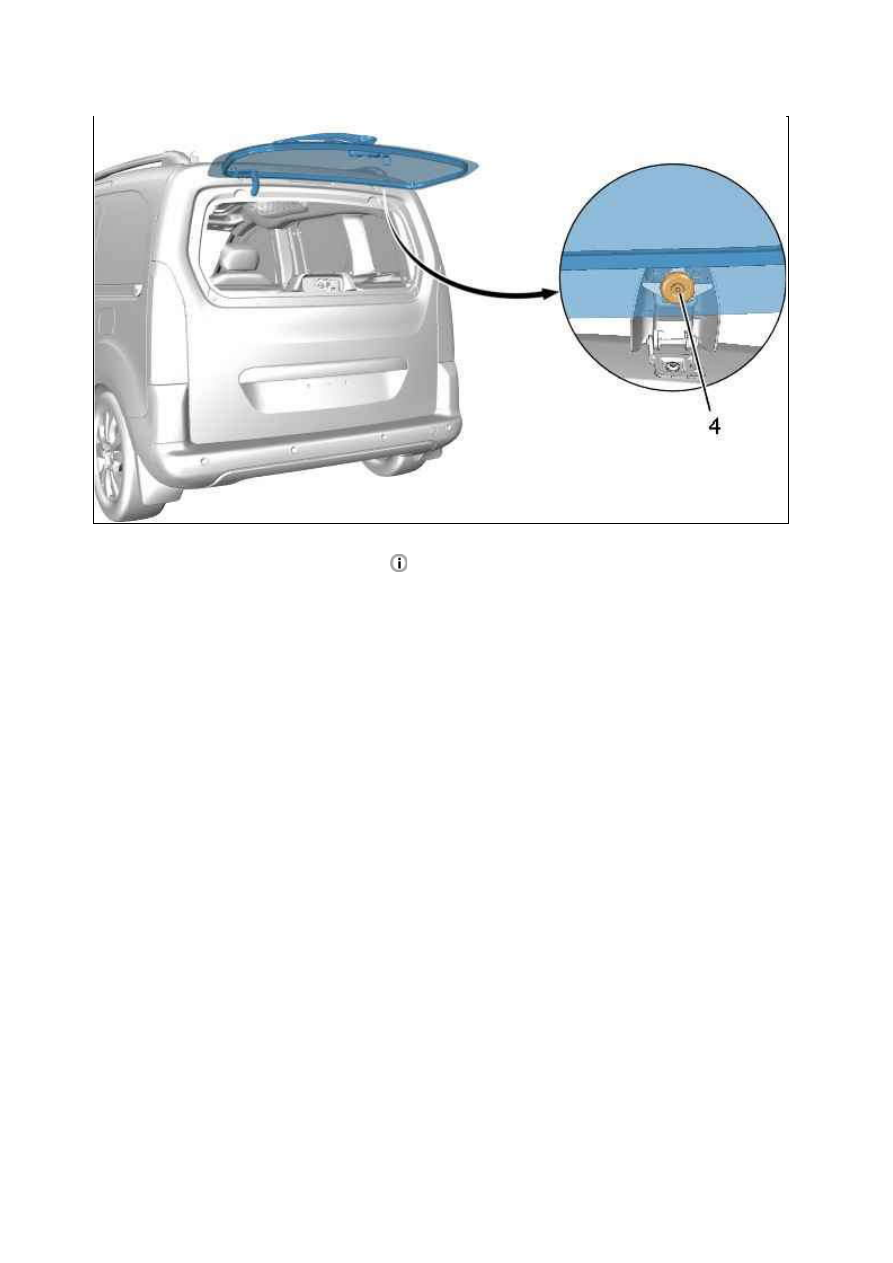

Затянуть болты (4) моментом 0,9 дНм



Затянуть болты (11) моментом 0,8 дНм

Проверьте герметичность подвижного стекла крышки багажника (3).
Проверьте функционирование различного оборудования.

Рисунок : C5CM05MD

Отрегулировать зазоры и выравнивание

; С помощью болтов (4).

18.01.2012
