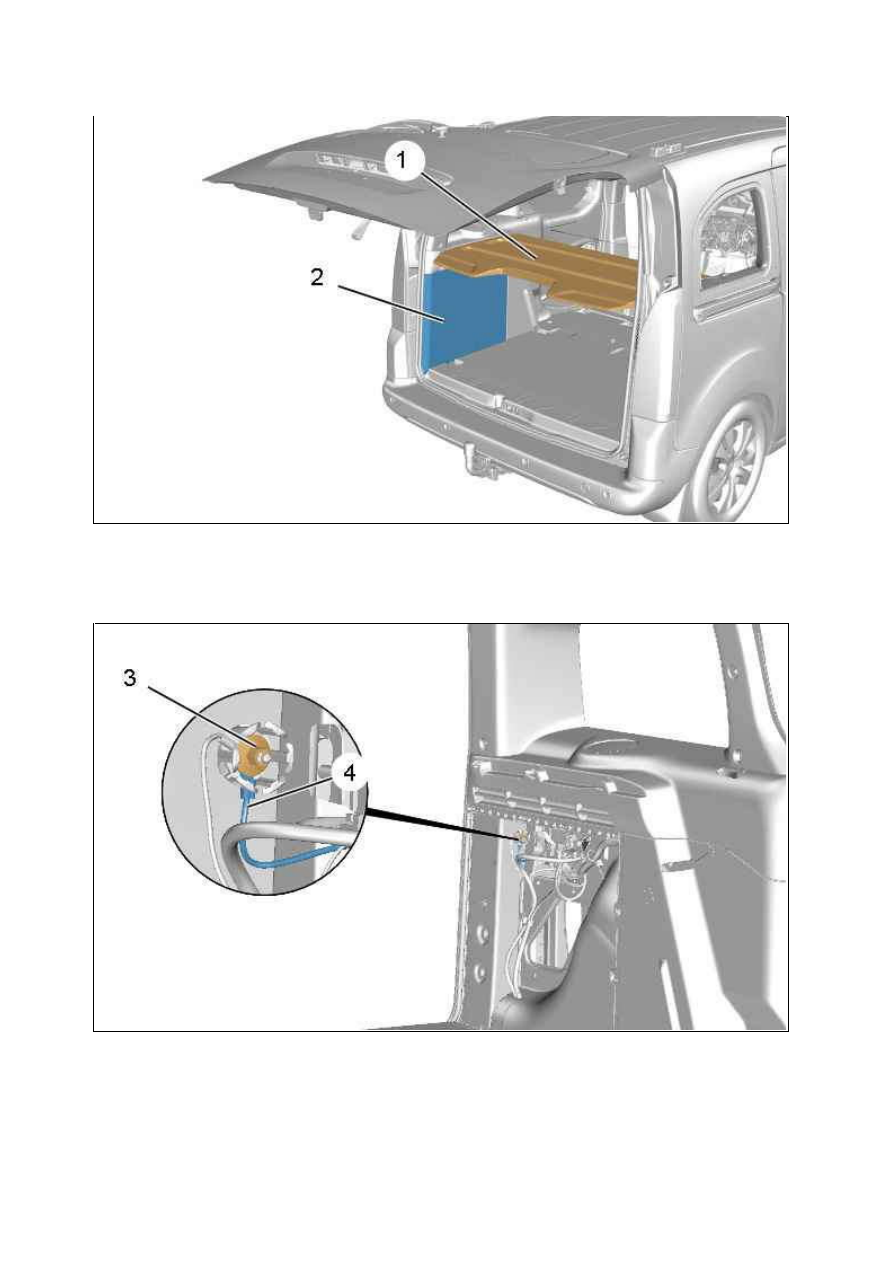

Снимите : Заднюю полку (1).
Освободить и снять обивку задней панели (2) ; С помощью приспособления [1].

Снимите :



Гайку (3)



Массовый провод (4)

Рисунок : C4BM0UJD

Рисунок : C4BM0UKD

18.01.2012

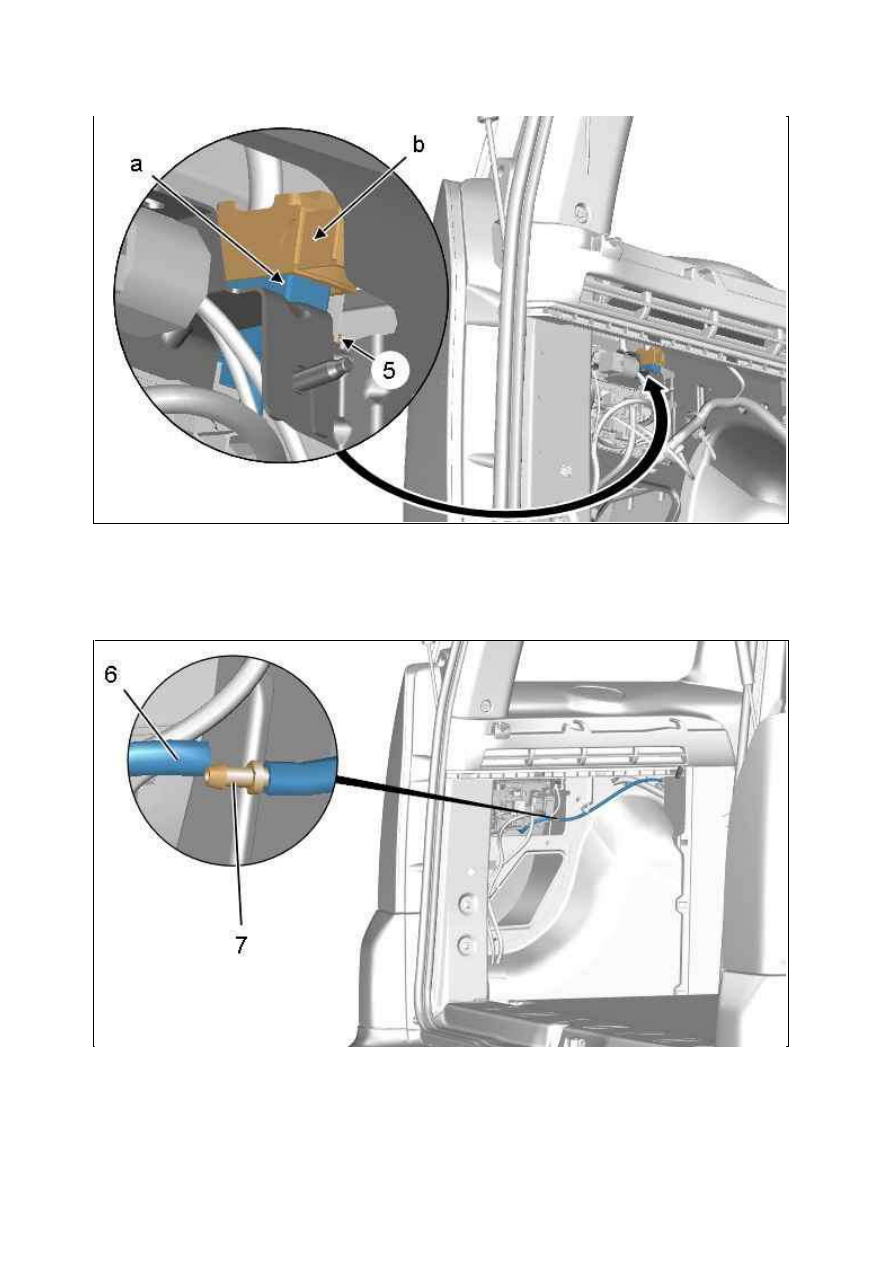

Открепите разъем ( в "b").
Отсоединить фиксатор (5) ; С помощью приспособления [1].
Отсоедините разъем ( в "a").

Отсоединить трубку омывателя (6) от штуцера (7).

Рисунок : C4BM0ULD

Рисунок : C4BM0UMD

18.01.2012

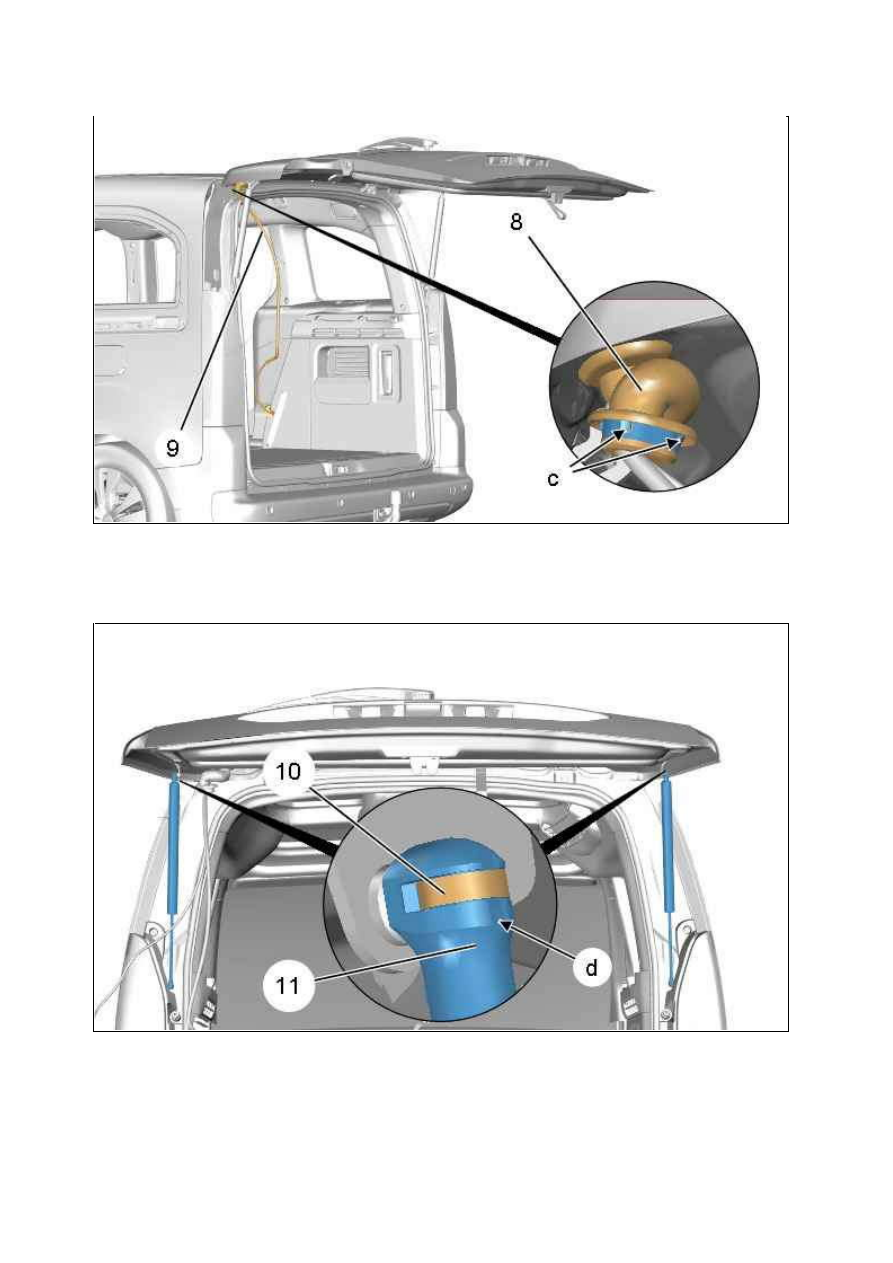

Открепить фиксаторы футляра жгута (8) ; С помощью приспособления [1] ( в "c") (  с каждой стороны).
Отделить футляр жгута (8) и жгут проводов (9) от задней стойки.

ПРИМ ЕЧАНИЕ : На этом этапе работ потребуются два механика.

Отсоединить фиксирующее кольцо (10), не извлекая его ( в "d") (  с каждой стороны) ; С помощью маленькой
плоской отвертки.
Одновременно отделить амортизатор (11) от своего шарнира (  с каждой стороны).

Рисунок : C4BM0UND

Рисунок : C4BM0UPD

18.01.2012

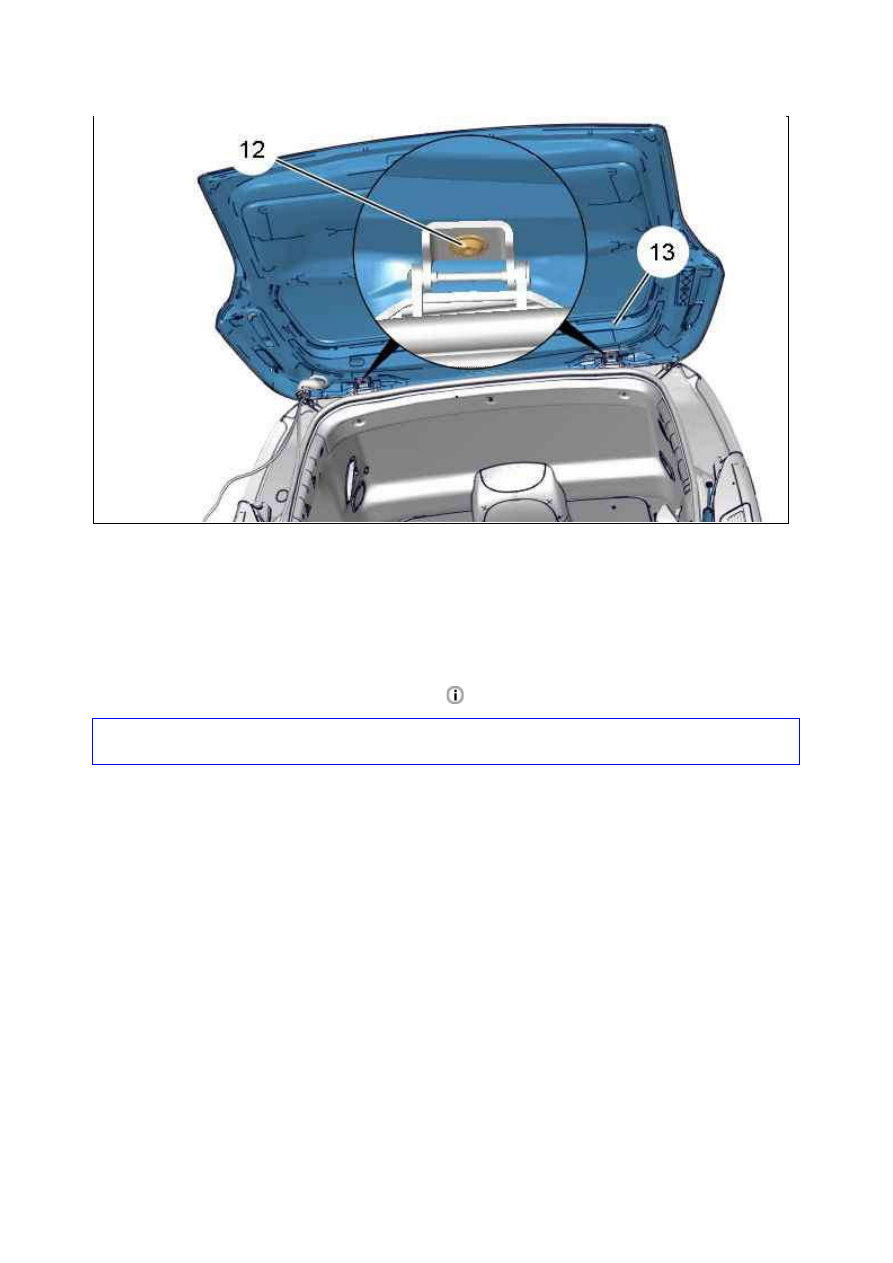

Снимите :



болтов (12)



Крышку багажника (13)

4. У становка

Выполните последовательность операций в порядке, обратном снятию.

Подсоедините обратно аккумуляторную батарею

.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Разблокируйте замок.

5. Регулировка

Рисунок : C4BM0UQD
