5.1. К рышка багажника с неподвижным стеклом

Предварительно затяните болтов (12).

При необходимости, в дополнение к регулировке крышки багажника можно отрегулировать ее
шарниры

.

Откройте дверь багажного отделения .
Затянуть болты (12) моментом 1,5 дН.м .
Проверить работу снятых элементов.

5.2. К рышка багажника с подвижным стеклом

Для установки крышки багажника с подвижным стеклом выполните аналогичные действия.

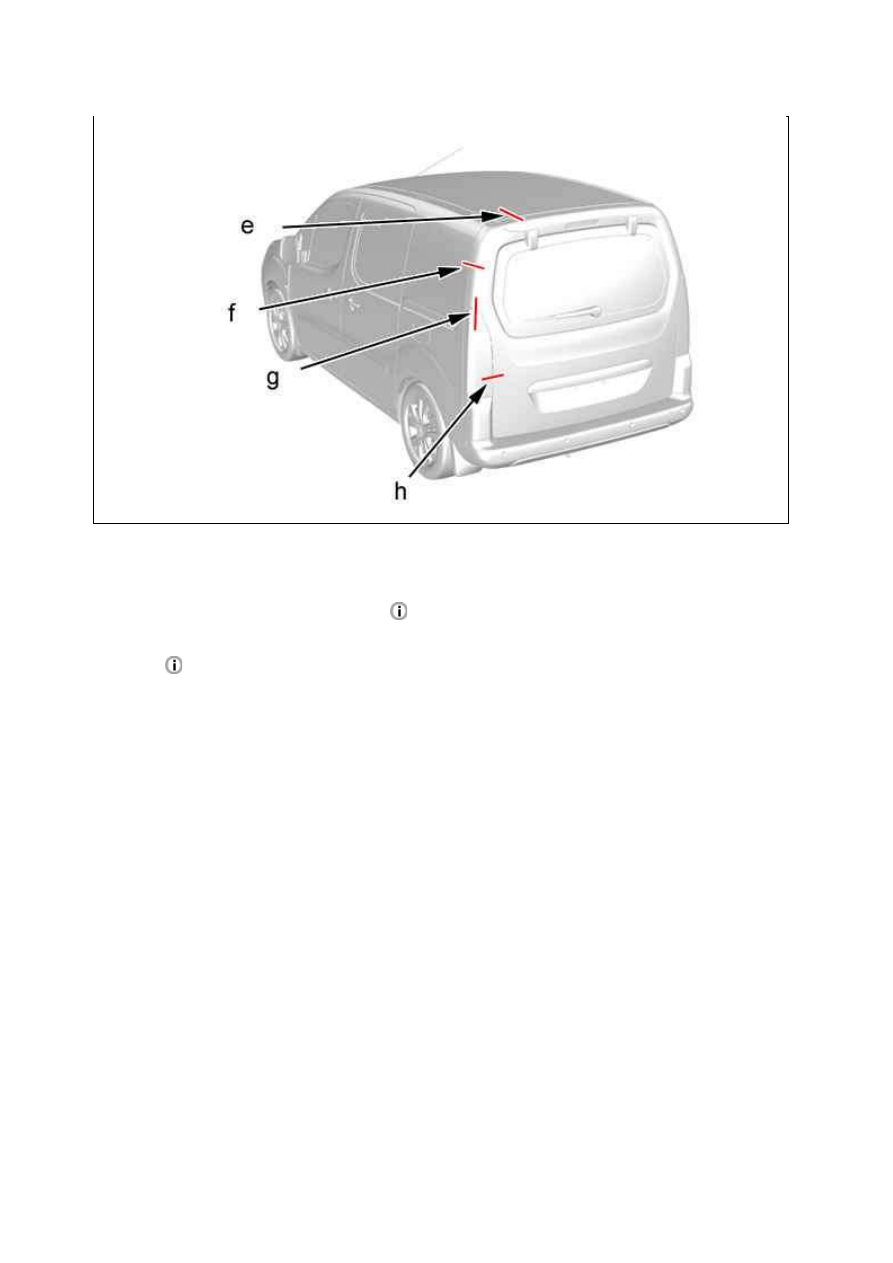

Рисунок : E1AM07WD

Отрегулировать зазоры и выравнивание

; С помощью болтов (12) и упоров крышки багажника "e",

"f", "g", "h" .

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПОДВИЖНОЕ СТЕК ЛО К РЫШ К И БАГАЖНИК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Снятие

Открыть : Подвижное стекло крышки багажника .

Отсоединить аккумуляторную батарею

.

2.1. Подвижное стекло крышки багажника

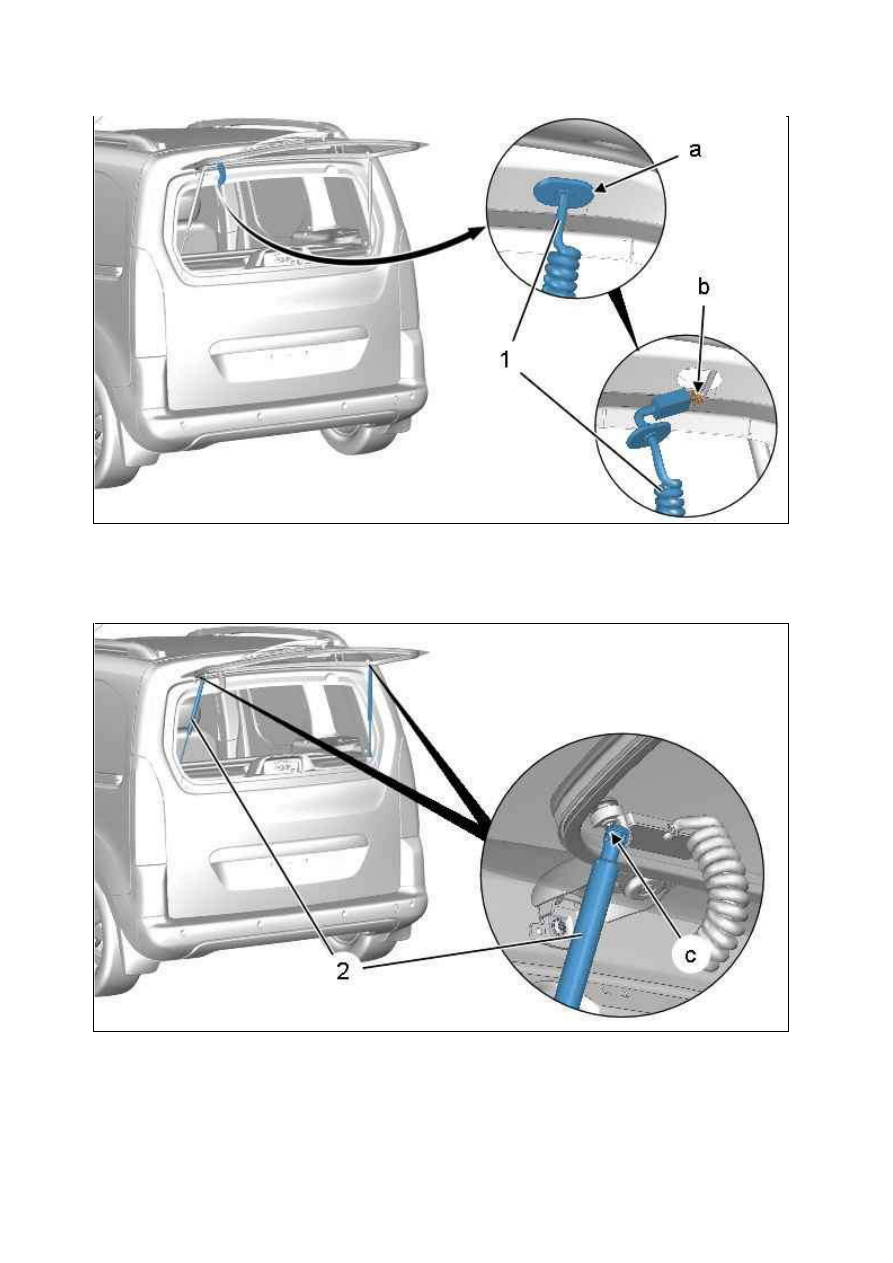

Рисунок : E5AP30WD

18.01.2012

Отделить жгут проводов (1) (в "a") ; С помощью приспособления [1].
Отсоедините разъем  (в "b").

ПРИМ ЕЧАНИЕ : 2 человека необходимы для выполнения следующих операций.

Удерживать подвижное стекло двери багажного отделения в открытом положении ; С помощью подпорки.
Отстегнуть : Амортизатор (2) (в "c") (Операция выполняется симметрично).

Рисунок : C5CM05DD

Рисунок : C5CM05ED

18.01.2012

ПРИМ ЕЧАНИЕ : 2 человека необходимы для выполнения следующих операций.

Снимите :



Болт (4) (Операция выполняется симметрично)



Подвижное стекло крышки багажника (3)

Снимите рычаг заднего стеклоочистителя

.

Снимите :

Рисунок : C5CM05FD

Рисунок : C5CM05GD

18.01.2012
