ВНИМ АНИЕ : 2 человека необходимы для выполнения следующих операций.

Разделите слой клея движениями струны [1c] вперед­назад.

Снимите : Неподвижное стекло боковой сдвижной двери (2) ; С помощью шарнирных присосок [3].

4. Очистка

4.1. Подготовка : Неподвижное стекло боковой сдвижной двери

1­й раз : Повторное использование неподвижного стекла боковой сдвижной двери .
Вставьте в электрический нож [9b] лезвие [13].
Срежьте со стекла остатки клейкого шва.
Сотрите пыль чистой тряпкой.

Наносите грунтовку только на места, зачищенные до металла

.

2­й раз : Установка нового неподвижного стекла боковой сдвижной двери .
Обезжирить края стекла боковой сдвижной двери .

Нанести первичный подготовительный слой из комплекта для наклейки A3

 .

Наносите грунтовку только на места, зачищенные до металла

.

4.2. Подготовка паза

1­й раз : При наличии остатка клейкого шва.
Вставьте в электрический нож [9a] лезвие [13].
Срежьте со стекла остатки клейкого шва.
Сотрите пыль чистой тряпкой.
2­й раз : На новой детали.
Обезжирьте паз.

Нанести первичный подготовительный слой из комплекта для наклейки A3

 .

Дайте подсохнуть в течение 10 минут.

5. У становка

Рисунок : C4CM29LD

18.01.2012

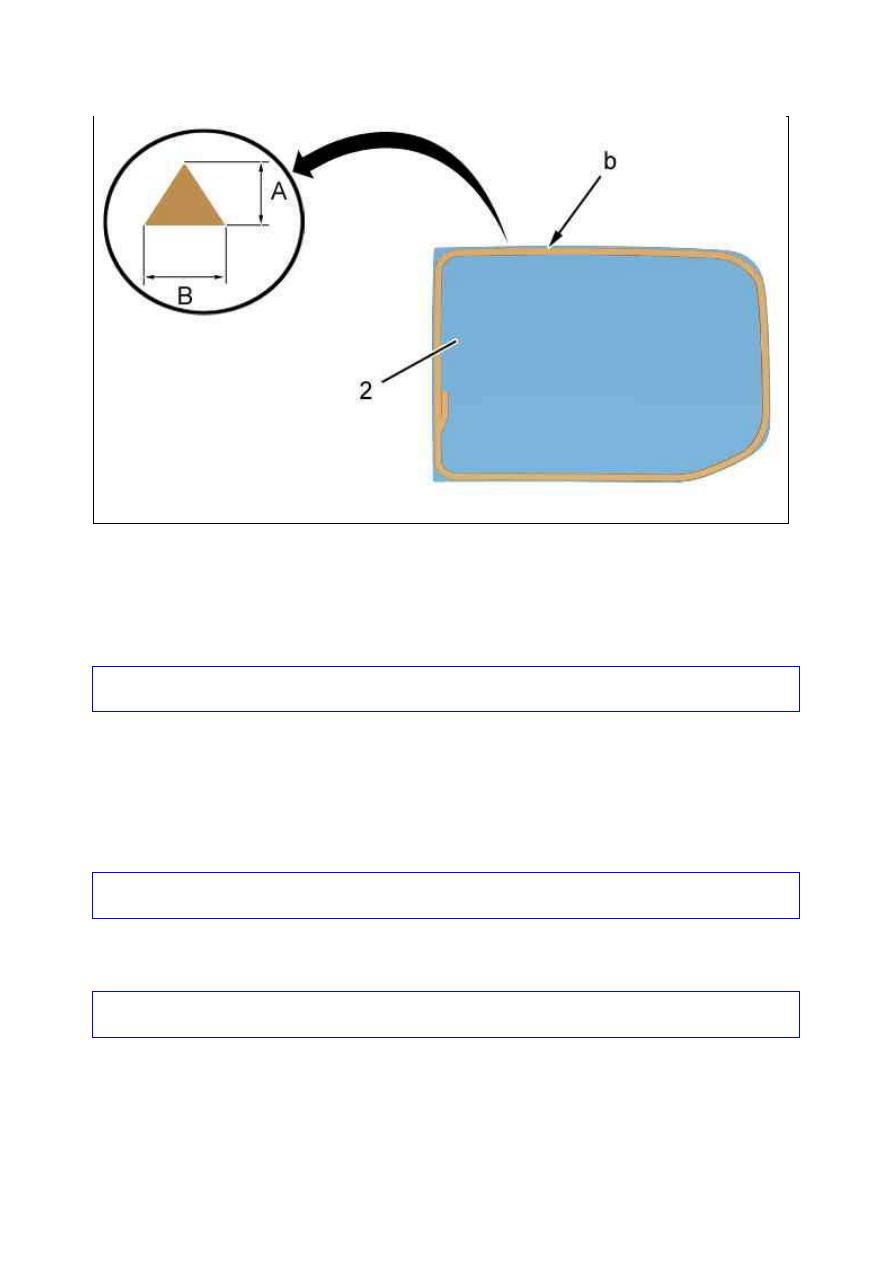

Высота "A" = 12 мм.
шириной "B" = 8 мм.
Размер наконечника треугольного сечения для получения валика клея уплотнителя шириной "B" и высотой
"A".
1­й раз : Повторное использование неподвижного стекла боковой сдвижной двери .
Нанести слой клея (в "b") по краям стекла боковой сдвижной двери (2).

ВНИМ АНИЕ : Использование двухкомпонентного средства : Между установкой стекла на автомобиль и
началом выдавливания герметика проходит 5 минут.

Установить стекло боковой сдвижной двери :



С помощью шарнирных присосок [3]



С помощью клейких лент (1)

Слегка нажать на края стекла боковой сдвижной двери .
Очистить стекло боковой сдвижной двери и ее края .
2­й раз : Установка нового неподвижного стекла боковой сдвижной двери .
Нанести слой клея (в "b") по краям стекла боковой сдвижной двери .

ВНИМ АНИЕ : Использование двухкомпонентного средства : Между установкой стекла на автомобиль и
началом выдавливания герметика проходит 5 минут.

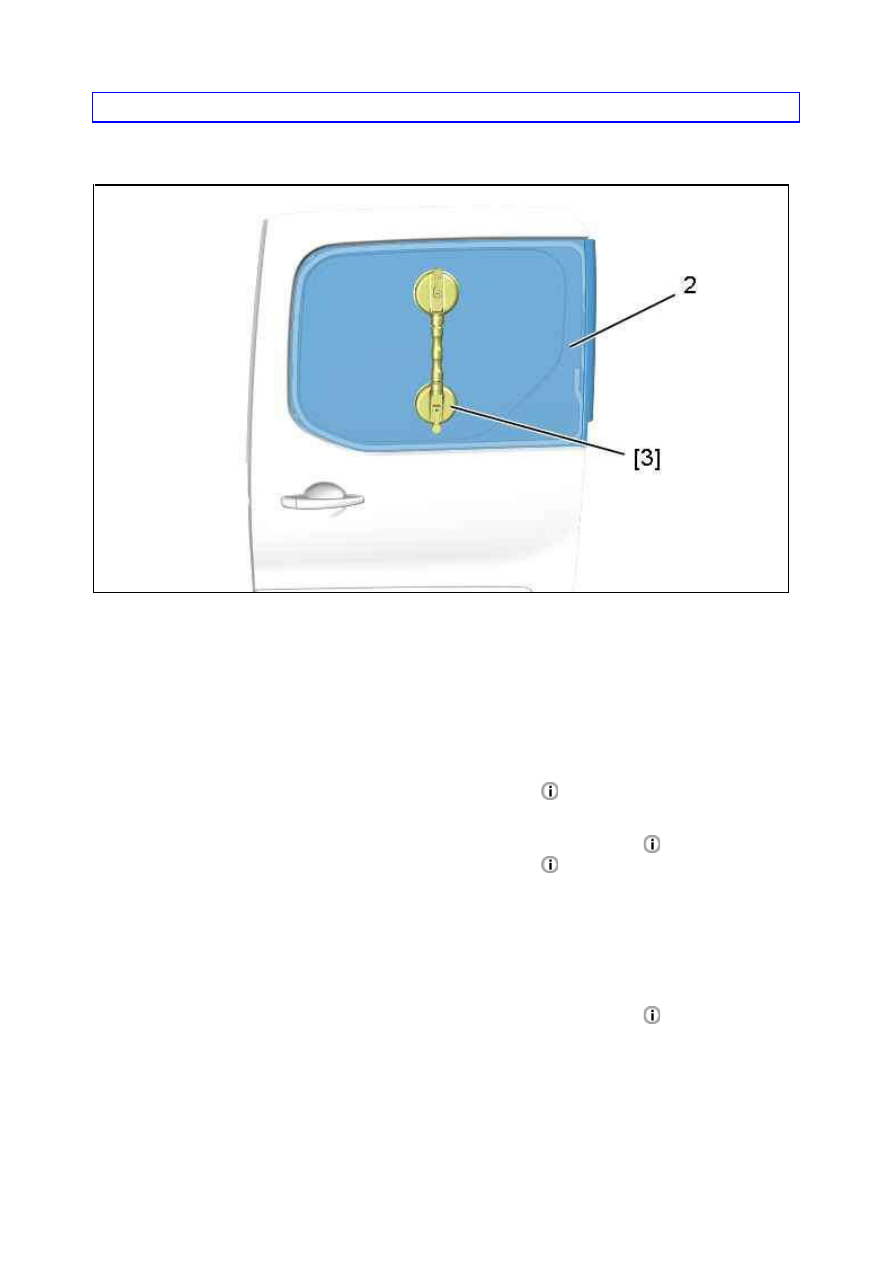

Установить стекло боковой сдвижной двери ; С помощью шарнирных присосок [3].
Слегка нажать на края стекла боковой сдвижной двери .
Очистить стекло боковой сдвижной двери и ее края .

ВНИМ АНИЕ :  После  установки  стекла  выждать  необходимое  время  перед  началом  эксплуатации
автомобиля, рекомендуемое поставщиками для используемых составов,.

Продолжите операции установки в последовательности, обратной снятию.
Проверить герметичность установки стекла боковой сдвижной двери .
Очистить стекло боковой сдвижной двери и ее края .
Проверьте функционирование различного оборудования.

Рисунок : C5CM060D

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПОДВИЖНОЕ СТЕК ЛО (ИМ ЕЮ ЩАЯ ИЛИ НЕТ

БОК ОВУ Ю  СДВИЖНУ Ю  ДВЕРЬ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

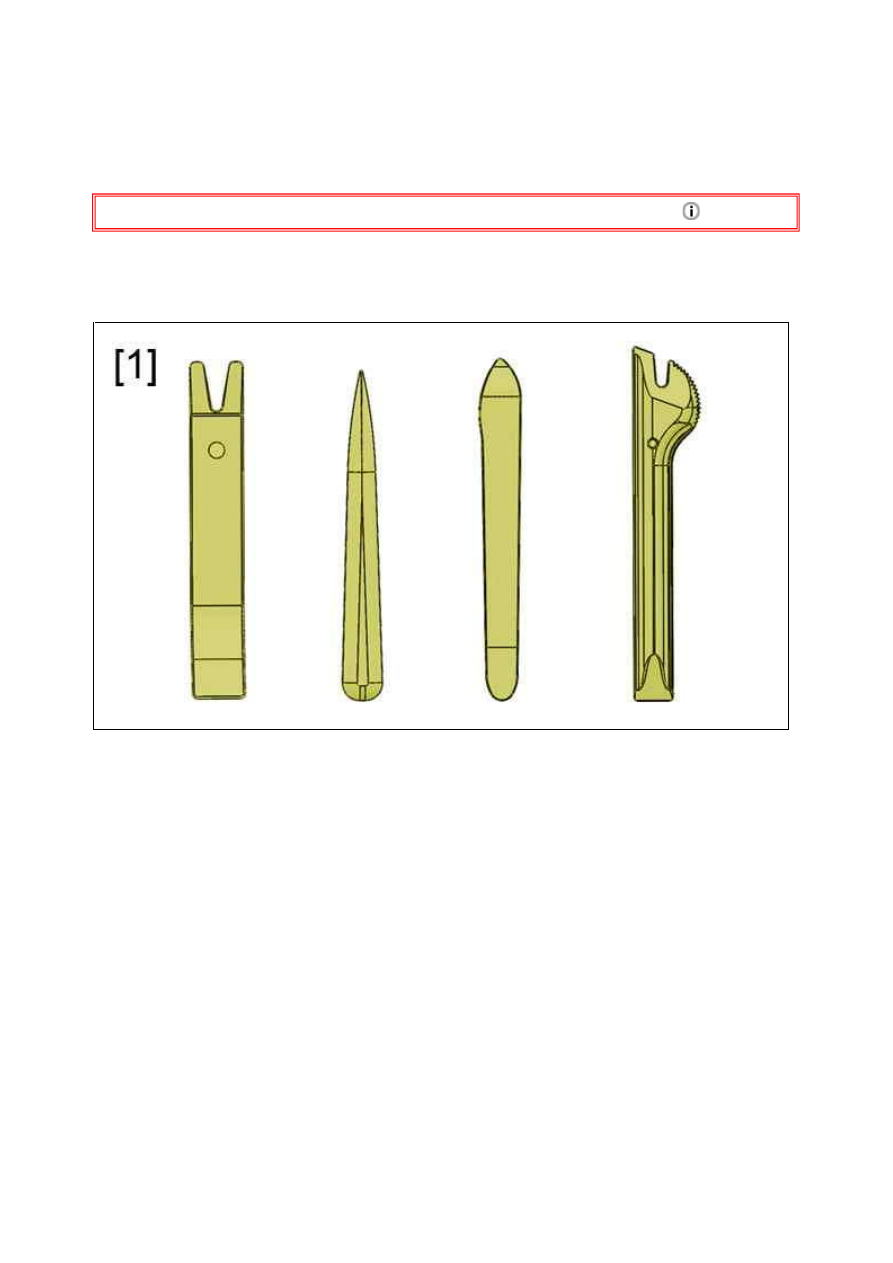

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

2.1. Подвижное стекло (С боковой сдвижной дверью)

Рисунок : E5AP30WD

18.01.2012

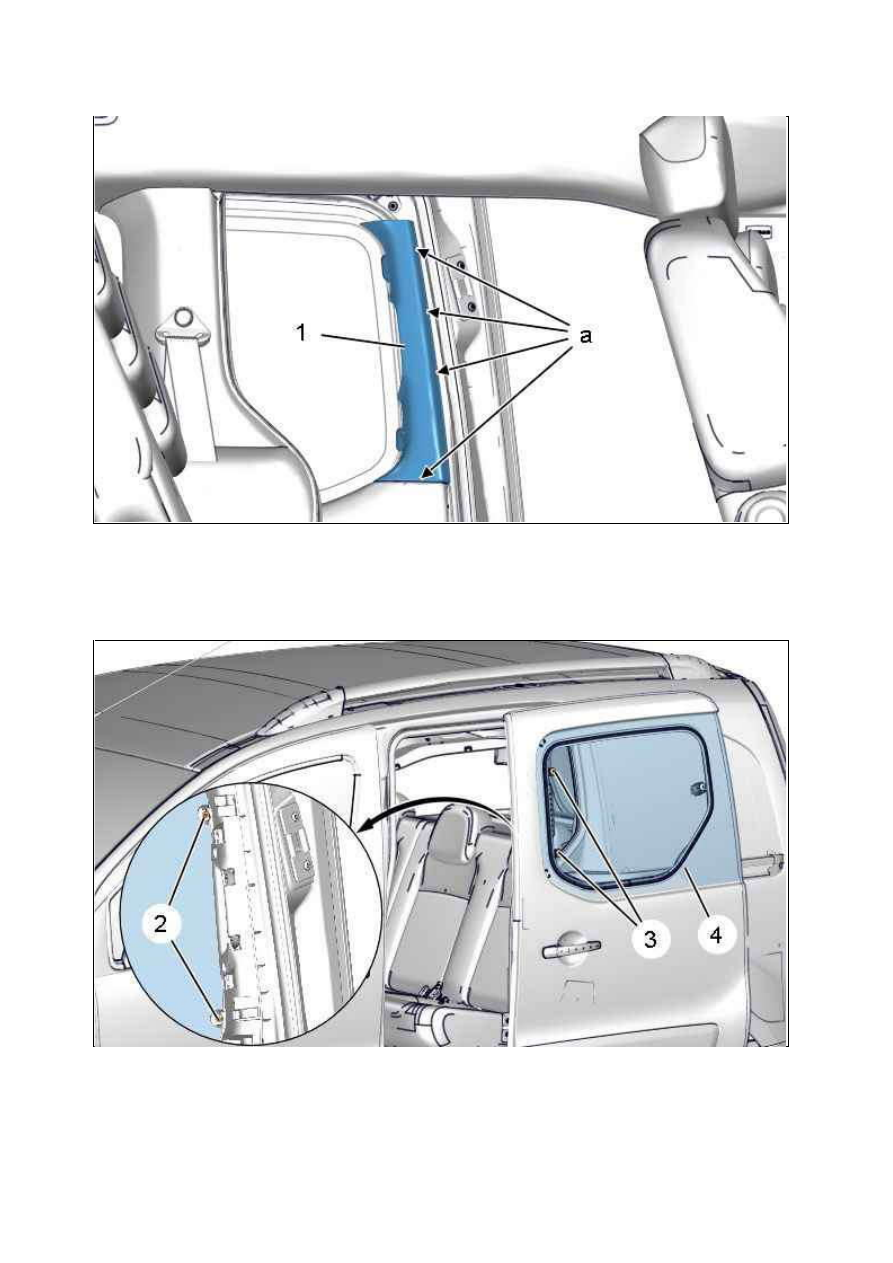

Открыть боковую сдвижную дверь.
Отсоединить : Отделку боковой сдвижной двери (1) (в "a") ; С помощью приспособления [1].
Снимите : Отделку боковой сдвижной двери (1).

ПРИМ ЕЧАНИЕ : 2 человека необходимы для выполнения следующих операций.

Снимите :



болтов (2)



Гайки с буртиком (3)

Рисунок : C4CM1TDD

Рисунок : C4CM1TED
