Peugeot Partner (B9). Руководство - часть 157

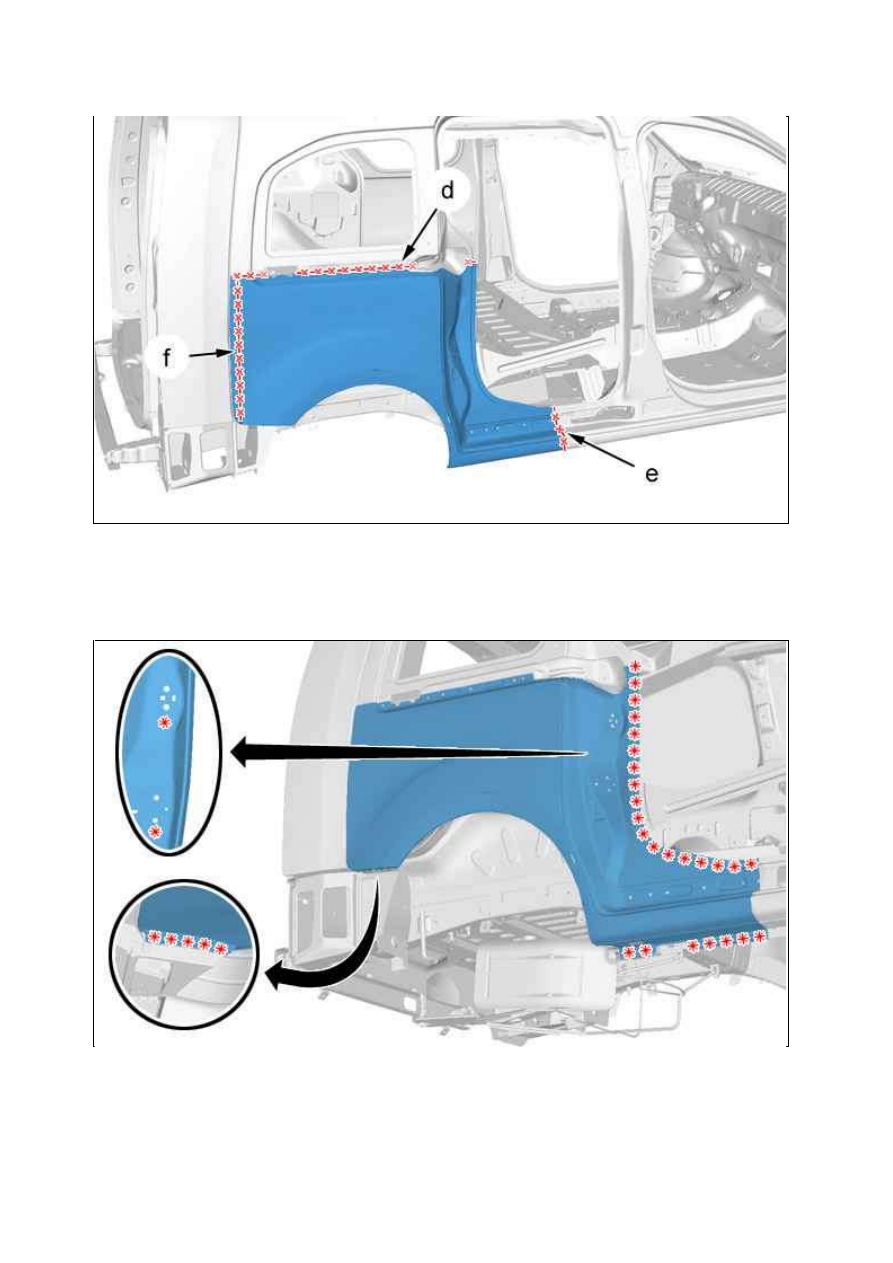

Разметить в "d" и разрезать с помощью электрического резака, оснащенного режущим диском.
Разметить в "e" и разрезать с помощью электрического резака, оснащенного режущим диском.
Разметить в "f" и разрезать с помощью электрического резака, оснащенного режущим диском.

Срезать по точкам .
Снять боковую панель (частично).

Рисунок : C4CM1LMD

Рисунок : C4CM1LND

18.01.2012

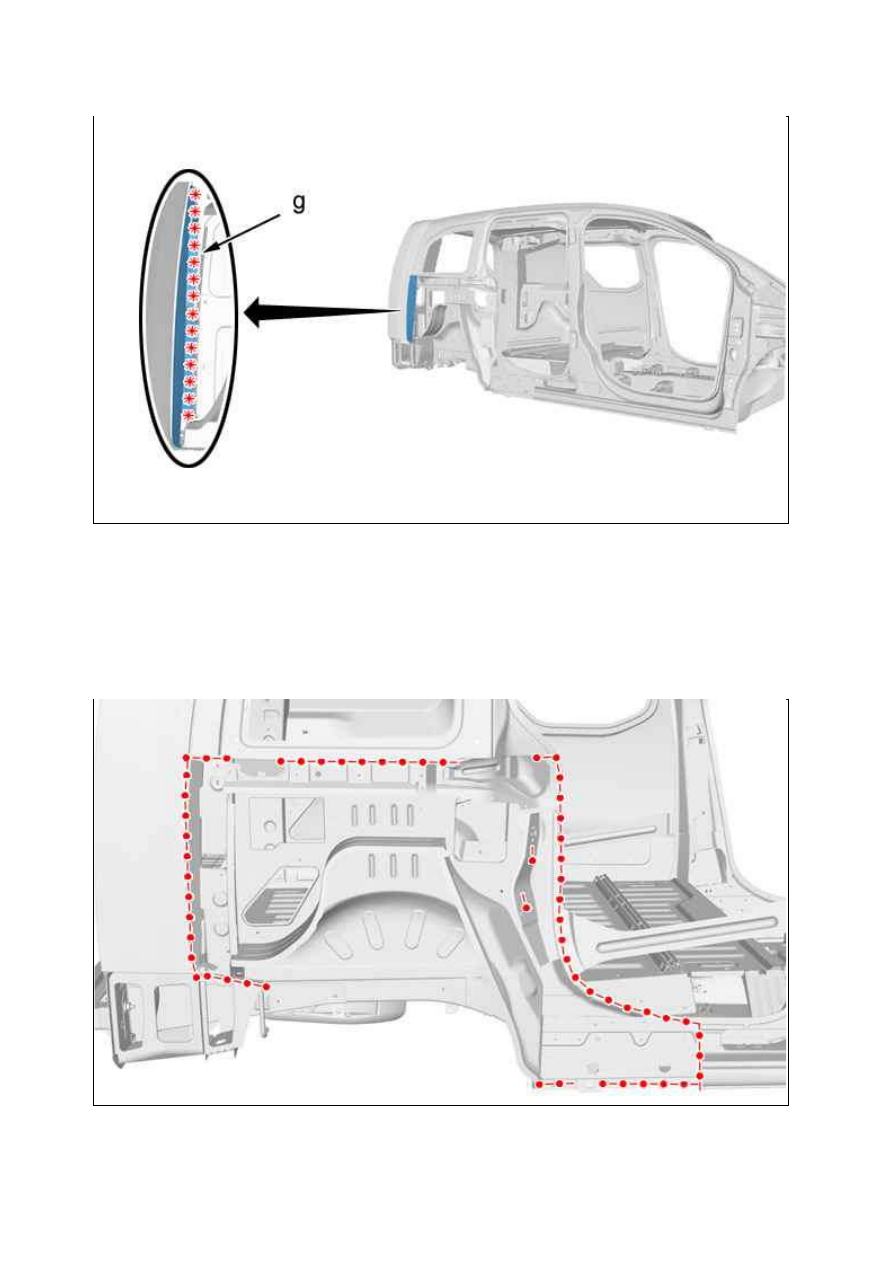

Срезать по точкам  (в "g").
Снять остаток части панели боковины кузова.

8. Очистка и подготовка кузова

8.1. Очистка

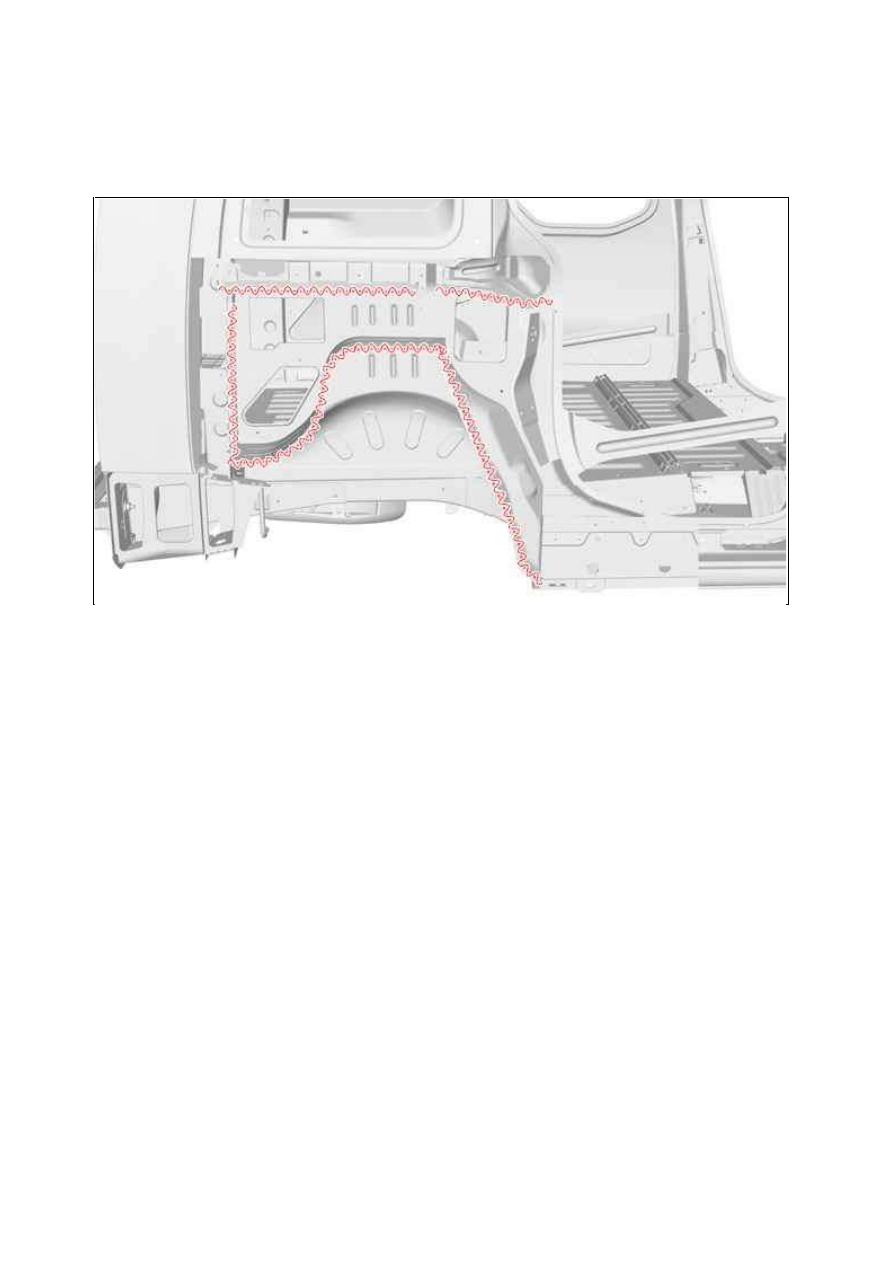

Подготовить места стыка и защитить их сварочной грунтовкой : индекс "C7".

Рисунок : C4CM1LPD

Рисунок : C4CM1LQD

18.01.2012

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

8.2. Наложение одного слоя клея для кузовного ремонта

Подготовить стыки .
Нанести фиксирующую мастику "A1".

9. Подгонка

Установить панель боковины салона (частично).
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Уточнить линии разреза (при необходимости).
Удерживать элемент на месте.

10. Сварка

Рисунок : C4CM1LRD

18.01.2012

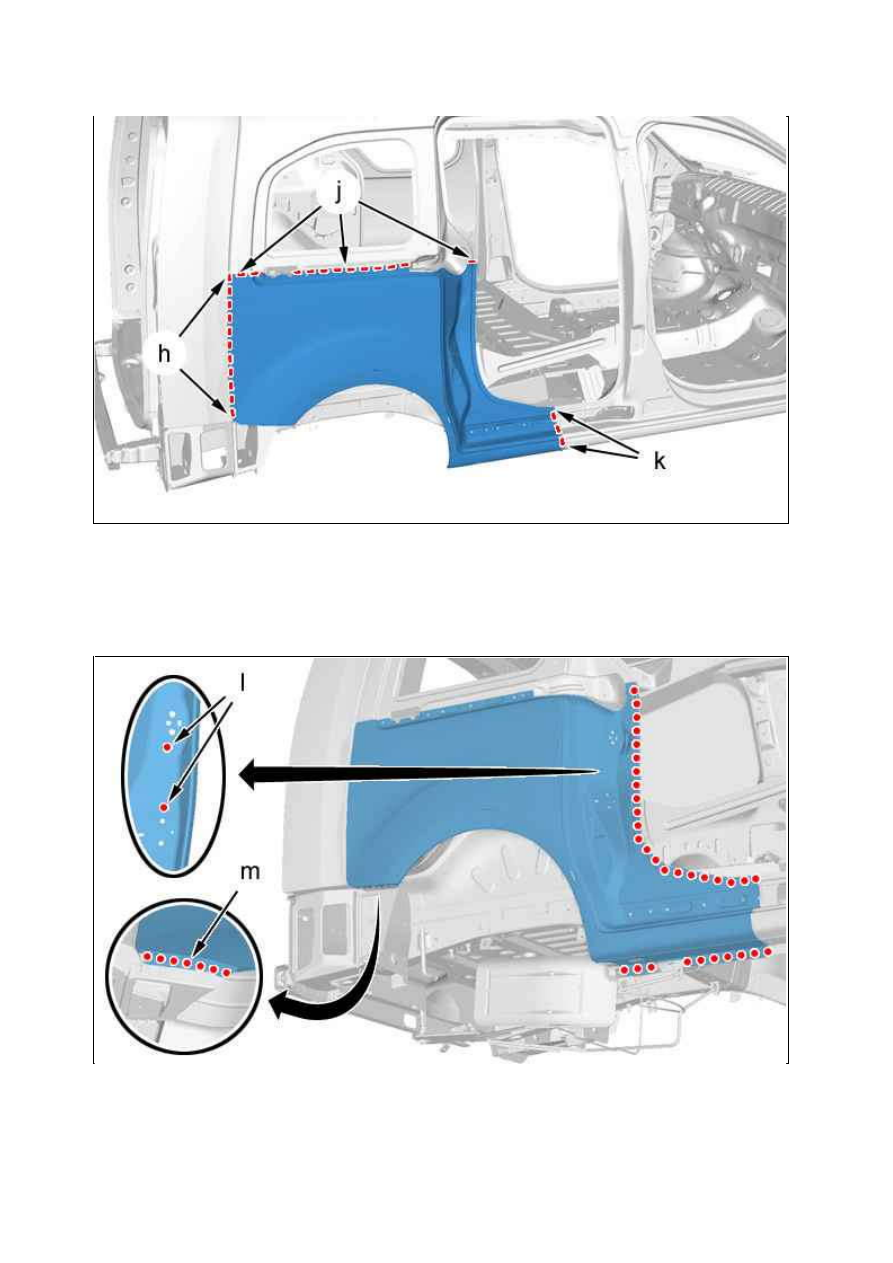

Сварить короткими швами MAG (в "h").
Сошлифовать короткие швы сварки MAG (в "h").
Выполните шовную сварку методом MAG (в зонах « j » и « k »).
Зашлифовать швы, выполненные сваркой MAG (в зонах « j » и « k »).

Варить методом «точка – пробка» (в "l").
Зашлифовать точки сварки MAG.
Приварить точками сварки (в "m").
Приварить точками сварки.

Рисунок : C4CM1LSD

Рисунок : C4CM1LTD

18.01.2012
