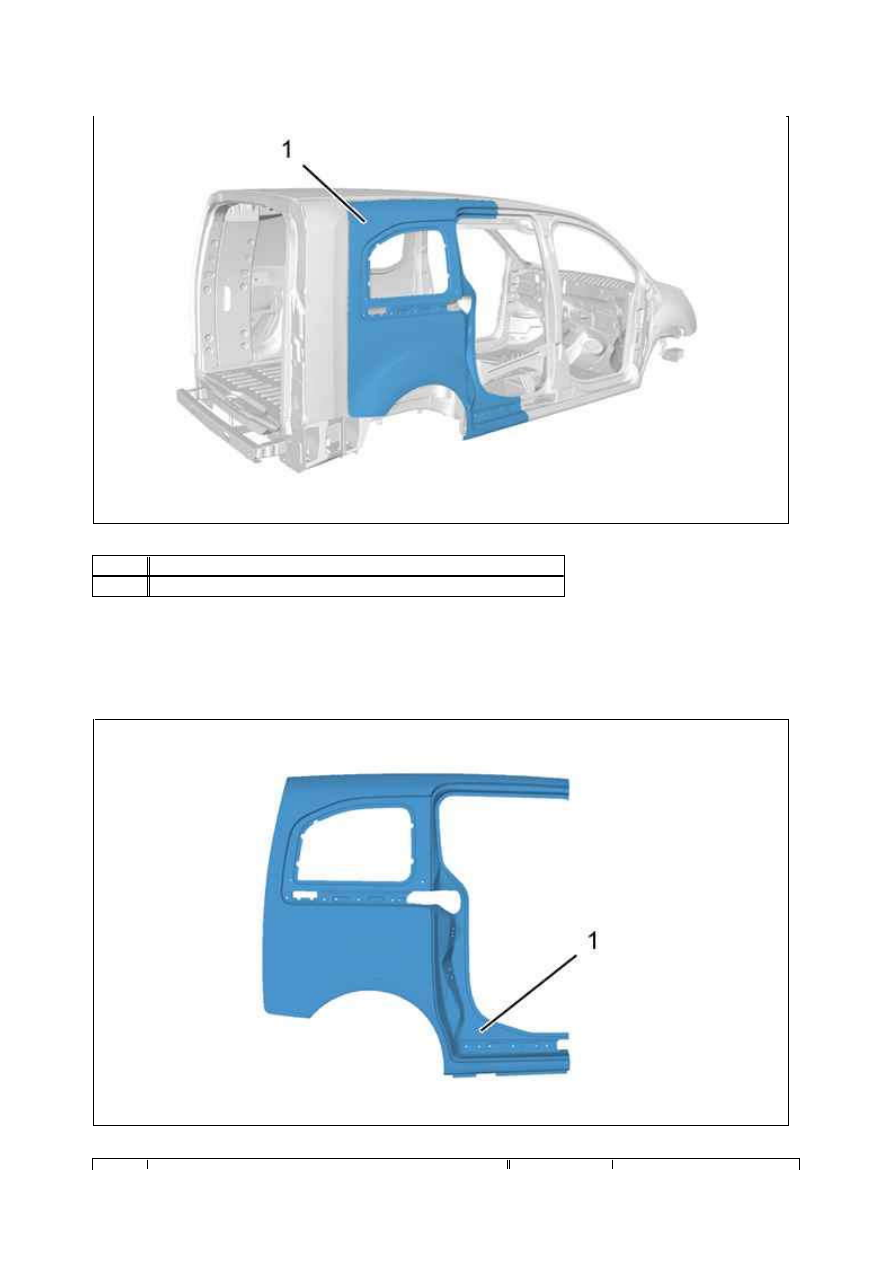

5. Идентификация : Панель боковины салона (частично)

5.1. Состав : Панель боковины салона (частично)

Рисунок : C4EM09MD

М етка  Обозначение
(1)

Правая панель боковины салона (С боковой сдвижной дверью)

Рисунок : C4CM1LGD

18.01.2012

5.2. Идентификация деталей, примыкающих к запчасти

6. Подготовка : Панель боковины салона (частично)

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

6.1. М есто разреза

М етка  Обозначение

Толщина (мм)  Характер/классификация

(1)

Со стороны салона ­ Боковая сдвижная дверь ­ Задняя
часть

0,72

Мягкая сталь

Рисунок : C4CM1LHD

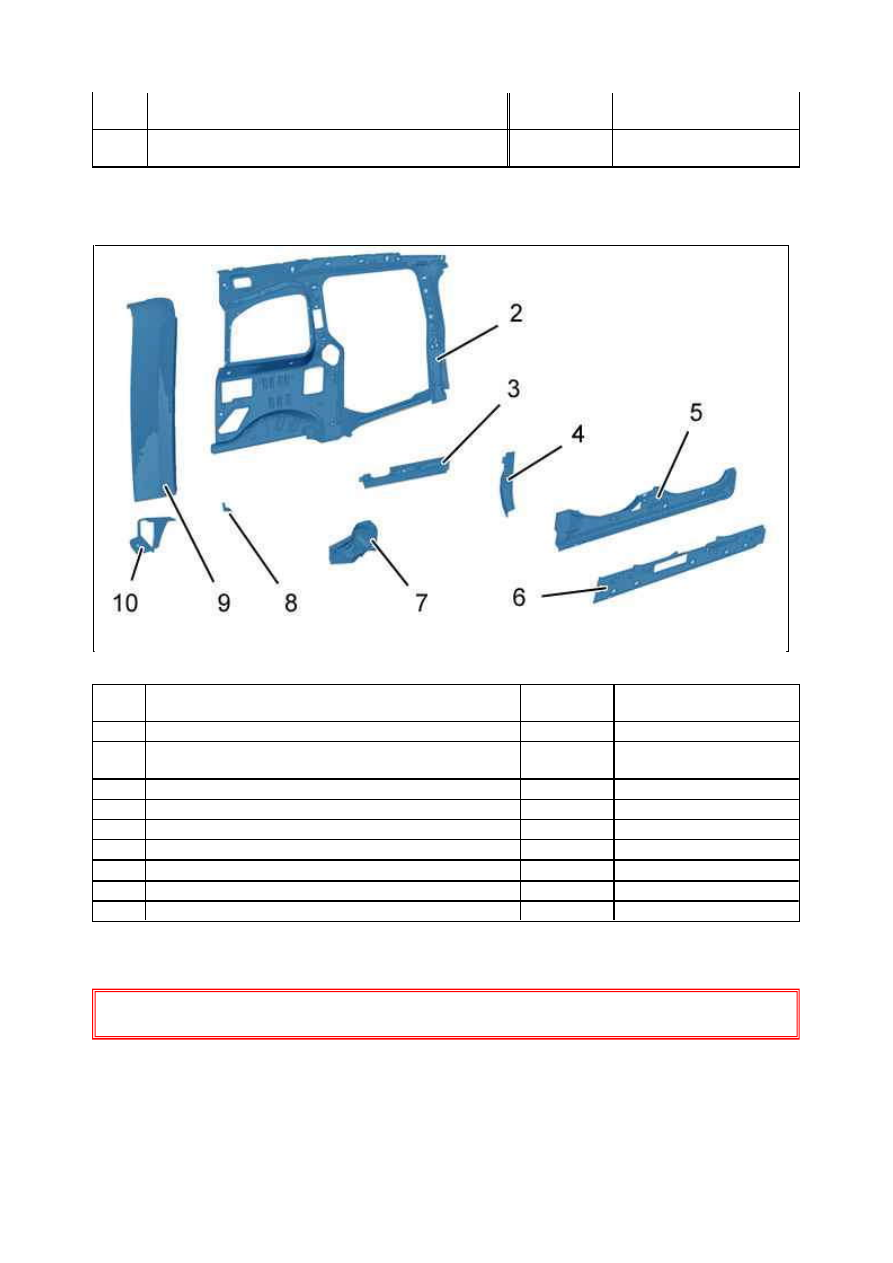

М етка  Обозначение

Толщина
(мм)

Характер/классификация

(2)

Накладка заднего крыла

0,97

Мягкая сталь

(3)

Усилитель кронштейна крепления центральной
направляющей сдвижной двери

1,17

Мягкая сталь

(4)

Усилитель крепления скобы боковой двери

1,17

Мягкая сталь

(5)

Внутренний лонжерон

1,47

HLE

(6)

Элемент усиления внутреннего лонжерона

1,17

THLE

(7)

Корпус центральной направляющей сдвижной двери

1,47

Мягкая сталь

(8)

Запор на заднем крыле

0,97

Мягкая сталь

(9)

Задний удлинитель боковины салона

0,67

Мягкая сталь

(10)

Нижняя крышка заднего крыла

0,97

Мягкая сталь

18.01.2012

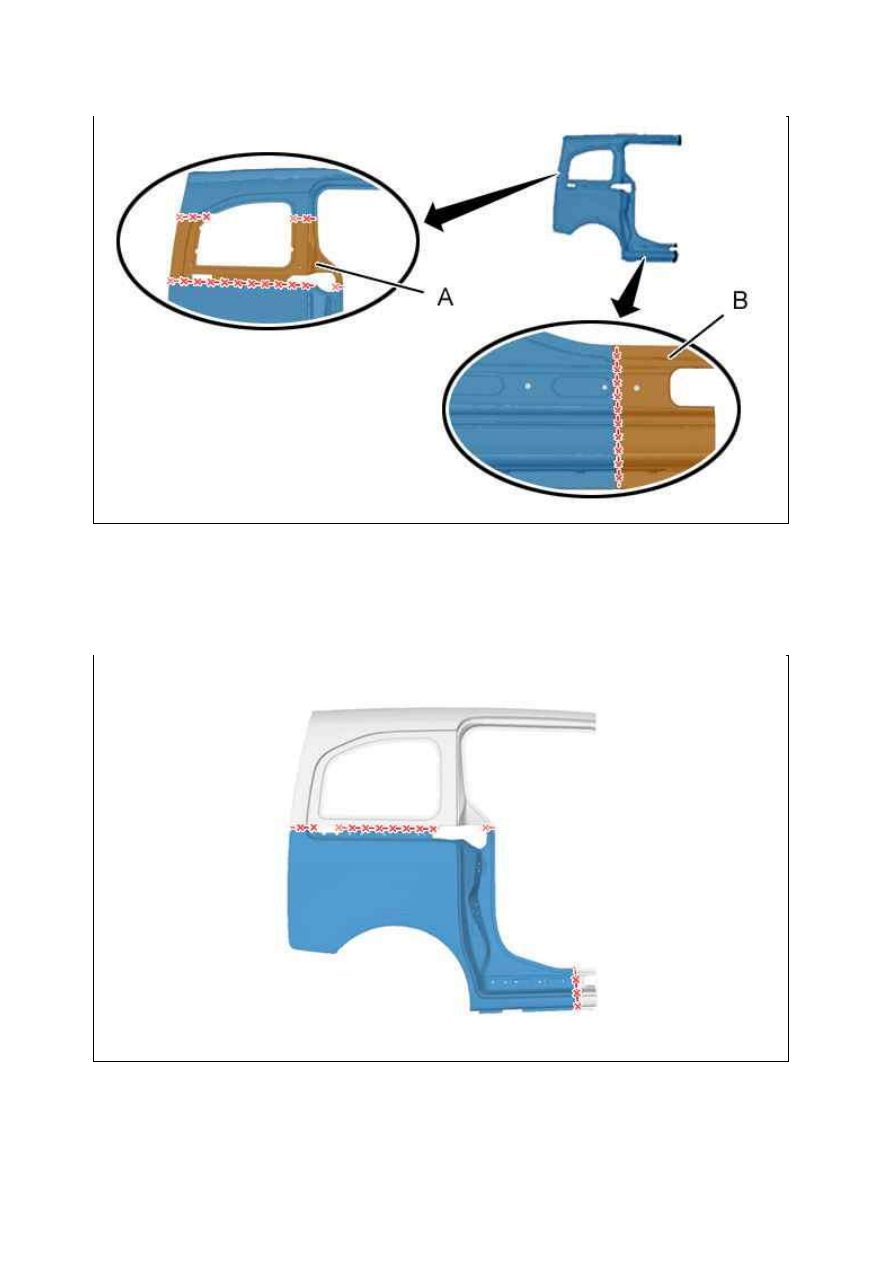

Место разреза "A".
Место разреза "B".

6.2. Линия разреза

Разметить в "a" зону резки "A", затем выполнить резку ; С помощью электрорезака FEIN.
Разметить в "b" зону резки "B", затем выполнить резку ; С помощью электрорезака FEIN.

ПРИМ ЕЧАНИЕ : Линии реза "a, b" даны для ориентира ; Эти линии могут быть изменены в соответствии

Рисунок : C4CM1LJD

Рисунок : C4CM1LKD

18.01.2012

с различными случаями частичной замены панели боковины салона.

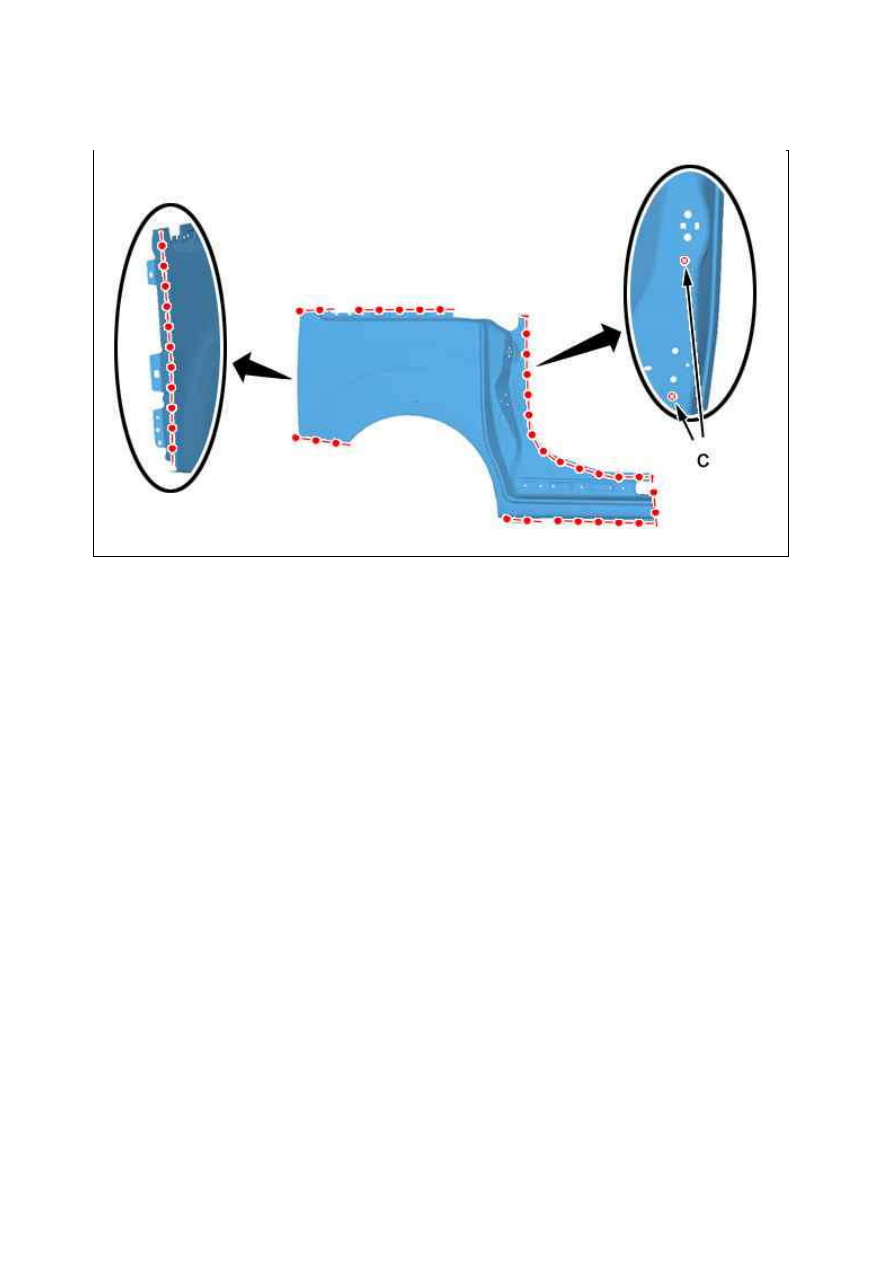

Разметить (в "c") ; Просверлить отверстие диаметром 6,5 мм для последующей точечной сварки методом
MAG.
Подготовить места стыка и защитить их сварочной грунтовкой : индекс "C7".

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Вырезание : Панель боковины салона (частично)

Рисунок : C4CM1LLD
