Peugeot Partner (B9). Руководство - часть 160

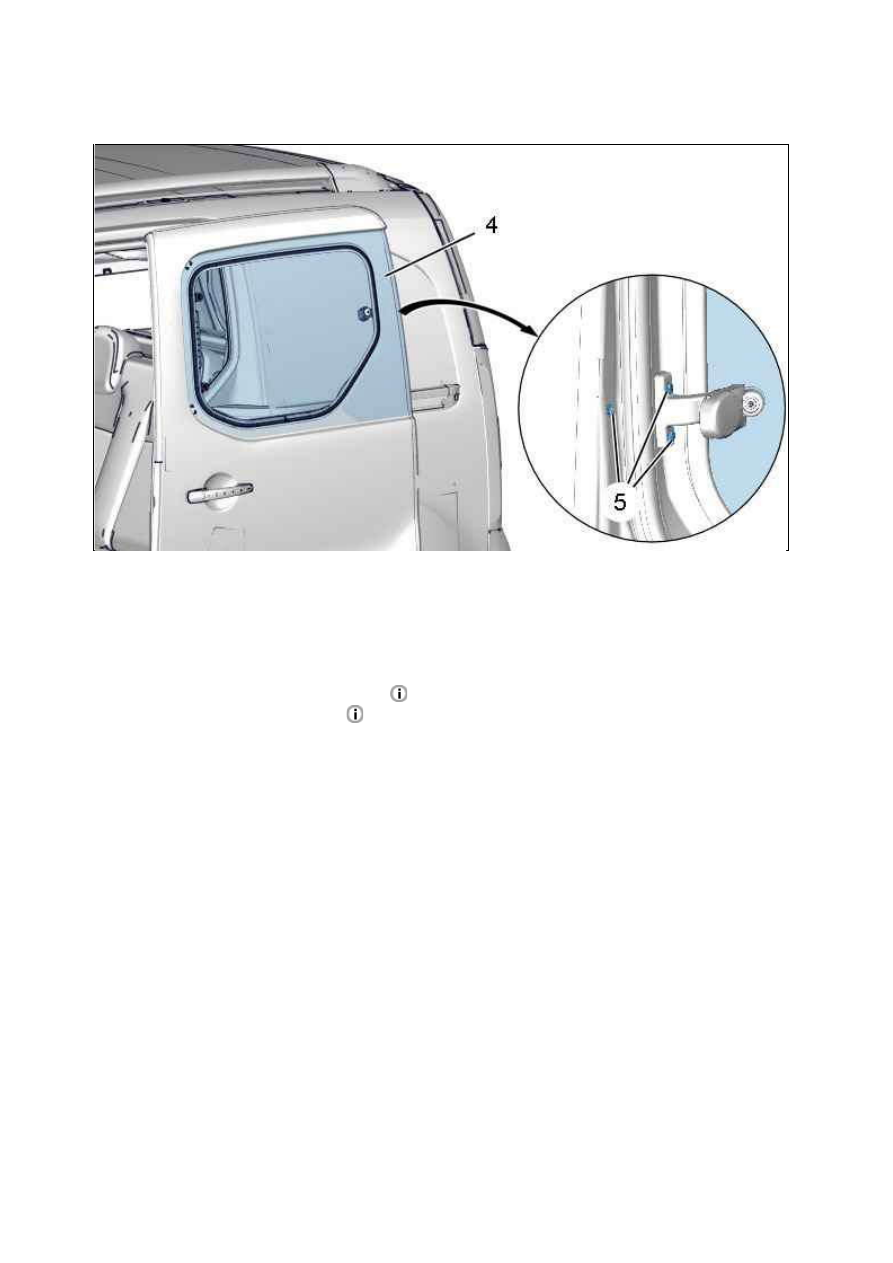

Удерживать подвижное стекло боковой сдвижной двери (4).

Снимите :



болтов (5)



Подвижное стекло боковой сдвижной двери (4)

2.2. Подвижное стекло (Без боковой сдвижной двери)

Снять боковую панель обивки (в зависимости от комплектации).

Рисунок : C4CM1TFD

Отделите :

Передний ремень безопасности

.

Верхнюю отделку передней стойки

.

18.01.2012

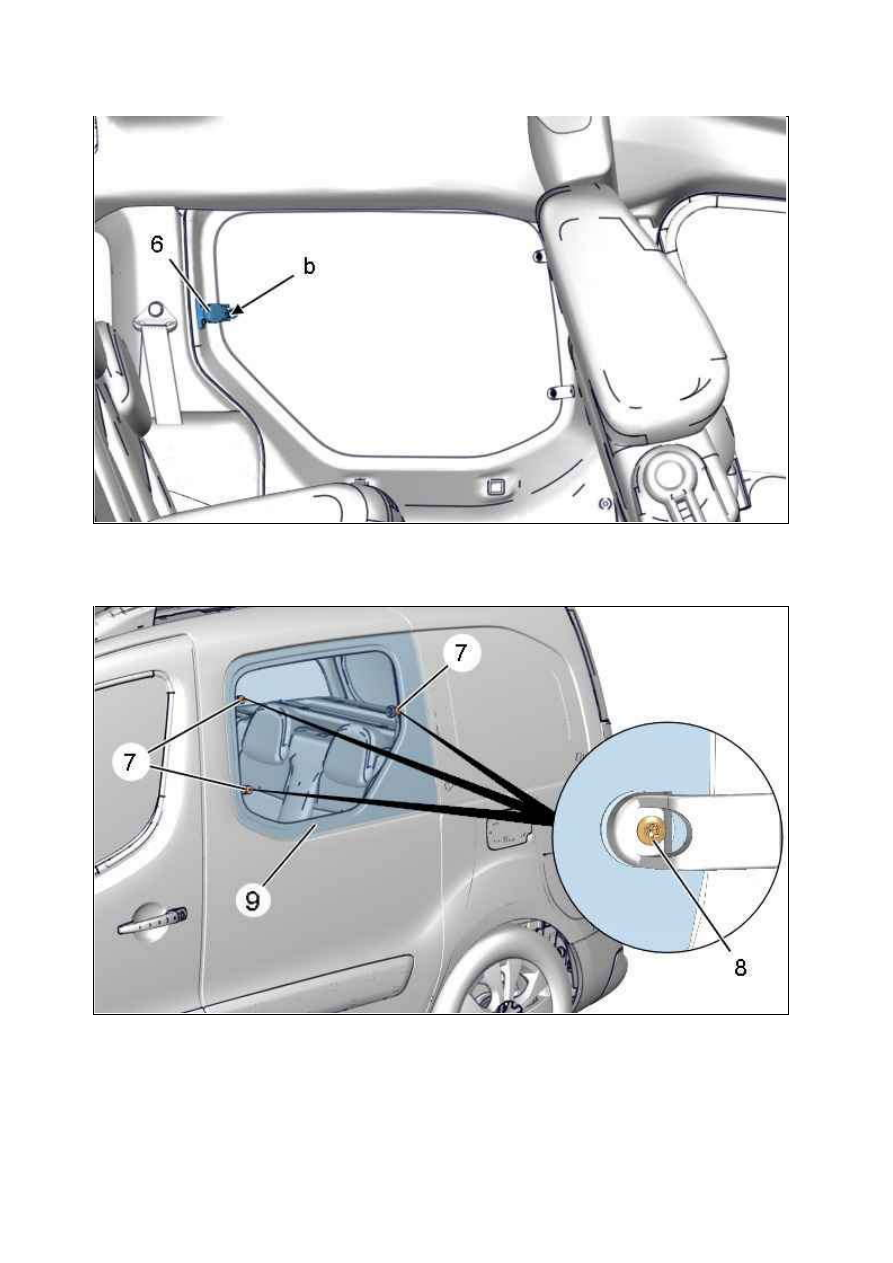

Отсоединить крышку фиксатора стекла (6) (в "b") ; При помощи тонкой отвертки.

ПРИМ ЕЧАНИЕ : 2 человека необходимы для выполнения следующих операций.

Снимите :



болтов (8) (Доступ изнутри автомобиля)



Гайки с буртиком (7)



Подвижное стекло (9)

Рисунок : C4CM1THD

Рисунок : C4CM1TJD

18.01.2012

3. У становка

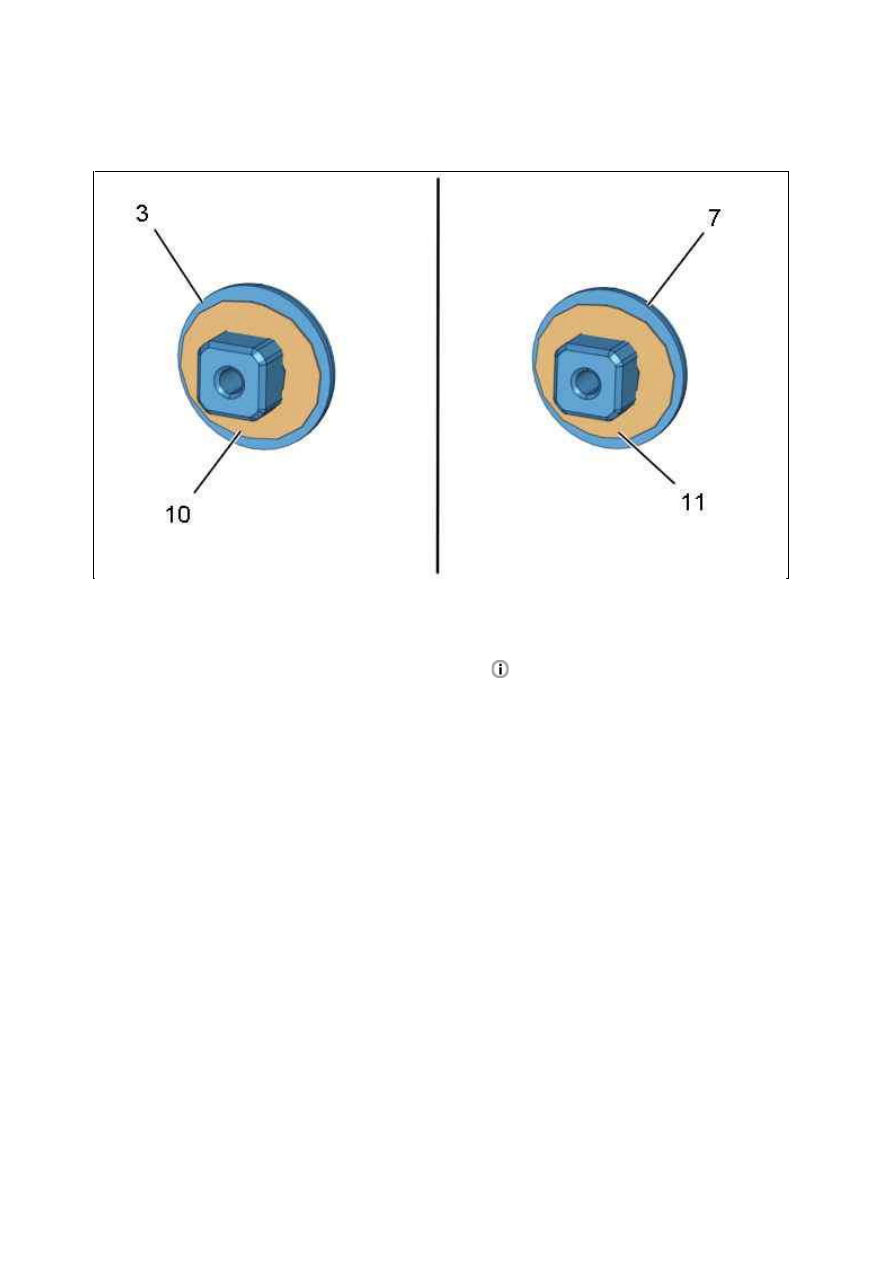

Проверить наличие уплотнений (10), (11) на фасонных гайках (3), (7).
Установка производится выполнением операций по снятию в обратном порядке.
Затянуть болты (2), (5), (8) моментом 0,2 дН.м .

Проверьте правильность функционирования электрооборудования.

Рисунок : C4CM1TKD

Проверить зазоры и выравнивание подвижного стекла

.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНЯЯ ДВЕРЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

инструмент

Артикул  Обозначение

Рисунок : E5AG03UT

­

Поддержка двери типа Facom (См. каталог
оборудования)

Рисунок : E5AG02MT

[1350­ZZ]  Инструмент для снятия обшивки

Рисунок : E5AG03VT

[1355­B]    Съемник оси

18.01.2012
