204
Cura del veicolo
scottature e persino morte. I
9 Pericolo
Attenzione
componenti ad alta tensione nel
Il sistema di accensione utilizza
veicolo possono essere sottoposti
Versione elettrica:
una tensione estremamente alta.
ad assistenza solo da tecnici con
Anche piccole quantità di contami-
Non toccare.
addestramento speciale.
nanti nei liquidi possono causare
I componenti ad alta tensione
danni agli impianti del veicolo. Non
sono identificati da etichette. Non
consentire ai contaminanti di
rimuovere, aprire, smontare o
venire in contatto con liquidi, tappi
modificare tali componenti. Il cavo
serbatoio o astine di misurazione
ad alta tensione o il relativo
del livello.
cablaggio ha una copertura aran-
cio. Non ispezionare, manomet-
Cofano
tere, tagliare o modificare cavi o
cablaggio ad alta tensione.
9 Pericolo
Apertura
Apertura della portiera del condu-
Versione elettrica:
9 Avvertenza
cente.
Non tentare mai di eseguire da soli
la manutenzione di componenti ad
Versione elettrica:
alta tensione. Potreste venire feriti
Eseguire i controlli del vano
e il veicolo potrebbe essere
motore solo a veicolo spento.
danneggiato. La manutenzione e
La ventola di raffreddamento
la riparazione di questi compo-
potrebbe iniziare a funzionare
nenti ad alta tensione dovrebbero
anche se il veicolo è spento.
essere effettuati da un tecnico di
assistenza addestrato con le
adeguate conoscenze e stru-
menti. L'esposizione all'alta
tensione potrebbe causare shock,
Cura del veicolo
205
Tirare la leva di sblocco e riportarla
Fissare il supporto del cofano.
Il controllo va effettuato con il veicolo
alla posizione originale.
su una superficie piana. Il motore
Chiusura
deve essere a temperatura di eserci-
zio e deve essere stato spento per
Prima di chiudere il cofano, posizio-
almeno 5 min.
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan-
cio per evitare ammaccature.
Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
Le astine di livello variano a seconda
per prevenire eventuali danni al
del tipo di motore.
motore. Assicurarsi che sia utilizzato
olio motore con le specifiche corrette.
Liquidi e lubrificanti raccomandati
3 247.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
206
Cura del veicolo
Liquido di raffreddamento
del motore
Il liquido di raffreddamento riempito in
fabbrica assicura una protezione anti-
gelo fino a circa -37 °C.
Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 247.
Estrarre l'astina di livello, pulirla, rein-
Il livello dell'olio motore non deve
serirla completamente, estrarla di
superare il segno MAX sull'astina di
Livello del liquido di
nuovo e leggere il livello dell'olio
livello.
raffreddamento
motore.
Rabboccare se il livello dell'olio
Attenzione
Attenzione
motore è sceso sotto il segno MIN.
L'olio motore rifornito in eccesso
Si consiglia di utilizzare olii motore
Un livello troppo basso del liquido
deve essere rimosso scaricandolo
della stessa qualità di quello utilizzato
di raffreddamento può causare
o aspirandolo. Se l'olio supera il
per l'ultimo cambio dell'olio.
danni al motore.
livello massimo consentito, non
avviare il veicolo e rivolgersi ad
un'officina.
Capacità 3 254.
Inserire correttamente il tappo e
serrarlo.
207
Cura del veicolo
usare solo l'acqua di rubinetto. Chiu-
Attenzione
dere il tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
Solo un liquido di lavaggio con una
controllare la concentrazione dell'an-
concentrazione sufficiente di anti-
tigelo e riparare la causa della perdita
gelo fornisce una protezione alle
del liquido refrigerante.
basse temperature o in caso di
calo improvviso delle stesse.
Liquido di lavaggio
Liquido lavacristalli 3 247.
Freni
Quando il sistema di raffreddamento
In base allo stile di guida, l'usura dei
è freddo, il livello del liquido di raffred-
freni può variare notevol-
damento dovrebbe essere al di sopra
mente.L'usura dei freni, oltre ad acce-
del segno MIN. Rabboccare se il
lerare il processo di usura potrebbe
livello è basso.
aumentare quando il veicolo viene
guidato su distanze brevi, ad es. in
città.
9 Avvertenza
Potrebbe essere necessario far
Lasciar raffreddare il motore prima
controllare le condizioni dei freni,
di aprire il tappo. Aprire il tappo
Riempire con acqua pulita miscelata
anche tra servizi di manutenzione.
con cautela, lasciando fuoriuscire
con la giusta quantità di soluzione
A meno che vi sia una perdita nel
lentamente la pressione.
detergente per cristalli approvata
circuito, una diminuzione del livello
contenente antigelo.
del liquido dei freni indica che le pasti-
Per il rabbocco usare una miscela 1:1
glie dei freni sono consumate.
di liquido refrigerante concentrato e
Dopo il montaggio di nuove guarni-
acqua di rubinetto. Se non c'è liquido
zioni dei freni, evitare frenate brusche
refrigerante concentrato disponibile,
durante i primi viaggi.
208
Cura del veicolo
Dispositivo salvacarica della batteria
Liquido dei freni
Batteria veicolo
3 98.
La batteria del veicolo non necessita
9 Avvertenza
di manutenzione a condizione che il
Sostituire la batteria del veicolo
profilo di guida consenta una ricarica
Il liquido dei freni è tossico e corro-
sufficiente della batteria stessa. Uno
Avviso
sivo. Evitare il contatto con occhi,
profilo che prevede la copertura di
Il mancato rispetto di una qualsiasi
pelle, tessuti e superfici verniciate.
brevi tragitti e frequenti avviamenti
delle istruzioni fornite in questa
del motore può scaricare la batteria.
sezione può causare una disattiva-
Utilizzare i dispositivi elettrici solo se
zione temporanea o una malfun-
necessario.
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici-
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
Le batterie non devono essere smal-
terminale negativo deve essere
tite con i rifiuti domestici. Ma presso
aperta.
gli appositi centri di raccolta e riciclag-
Assicurarsi che la batteria venga
gio.
Il livello del liquido dei freni deve
sempre sostituita con un'altra dello
essere compreso tra i segni MIN e
Se il veicolo non viene utilizzato per
stesso tipo.
MAX.
oltre quattro settimane, la batteria
La batteria del veicolo deve essere
potrebbe scaricarsi. Scollegare il
Se il livello del liquido è inferiore a
sostituita presso un'officina.
morsetto dal terminale negativo della
MIN, rivolgersi a un officina.
Sistema Stop-start 3 116.
batteria del veicolo.
Liquido dei freni e della frizione
Prima di collegare o scollegare la
3 247.
batteria, accertare che l'accensione
sia disinserita.
Cura del veicolo
209
Ricaricare la batteria del veicolo
Potenziatore al minimo
Significato dei simboli:
Se la batteria del veicolo necessita di
Non avvicinare scintille o fiamme
9 Avvertenza
ricarica, l'amperaggio dell'alternatore
libere e non fumare.
deve essere aumentato. A tal scopo
Proteggere sempre gli occhi. I
Su veicoli dotati di sistema start-
viene attivato un potenziatore al
gas esplosivi possono provocare
stop, accertarsi che il potenziale di
minimo, che può emettere un certo
cecità o infortuni.
carica non superi 14,6 V quando si
rumore.
La batteria del veicolo contiene
utilizza un caricabatterie. Altri-
Compare un messaggio di segnala-
acido solforico, che potrebbe
menti la batteria del veicolo
zione nel Driver Information Centre.
causare cecità o lesioni gravi.
potrebbe danneggiarsi.
Presa di corrente
Tenere la batteria del veicolo
Avviamento di emergenza 3 236.
Le prese di corrente si disattivano in
fuori dalla portata dei bambini.
caso di bassa tensione della batteria
Consultare il manuale d'uso per
Dispositivo salvacarica
del veicolo.
ulteriori informazioni.
Batteria scarica
Nelle vicinanze della batteria può
Etichetta di avvertimento
Quando la tensione della batteria del
essere presente del gas esplo-
veicolo è troppo bassa, nel Driver
sivo.
Information Center viene visualizzato
Modalità di risparmio energetico
un messaggio.
Mentre si è alla guida, la funzione di
Questa modalità disattiva i dispositivi
riduzione del carico disattiva tempo-
elettrici per evitare che la batteria del
raneamente altre funzioni come l'aria
veicolo si scarichi eccessivamente.
condizionata, il riscaldamento del
Tali dispositivi, come ad esempio il
lunotto e del volante, ecc.
sistema Infotainment, i tergicristallo, i
fari anabbaglianti, le luci di cortesia
Queste funzioni vengono riattivate
ecc. si possono utilizzare fino a un
automaticamente non appena le
massimo di circa 40 minuti dal disin-
condizioni lo permettano.
serimento dell'accensione.
210
Cura del veicolo
Selezionare la modalità risparmio
bili in caso di limiti al carico elettrico.
● Non utilizzare la batteria ad alta
energetico
Le funzioni saranno nuovamente
tensione come generatore di
Quando la modalità risparmio ener-
disponibili dopo qualche minuto.
energia.
getico viene attivata, un messaggio
● Non utilizzare un generatore per
Batteria ad alta tensione
viene visualizzato nel Driver Informa-
ricaricare la batteria ad alta
tion Center.
Per preservare la portata e la durata
tensione.
della batteria ad alta tensione, si
Una chiamata telefonica attiva tramite
Rimessaggio del veicolo 3 201.
consiglia di:
il sistema vivavoce viene mantenuta
per circa altri 10 minuti.
Laddove possibile non caricare la
Perdite
batteria ad alta tensione oltre
Disattivare la modalità risparmio
Danni alla batteria ad alta tensione
l'80%.
energetico
potrebbero causare una perdita di
Non scaricare completamente la
gas tossici o liquidi immediatamente
La modalità risparmio energetico si
batteria ad alta tensione.
o successivamente. Si consiglia di
disattiva automaticamente al riavvio
Non parcheggiare il veicolo per
quanto segue:
del motore. Per ottenere una carica
un periodo prolungato di non
sufficiente, far girare il motore:
● Informare sempre i servizi di
utilizzo (oltre 12 ore) se la batte-
emergenza o i vigili del fuoco in
● per meno di 10 minuti per utiliz-
ria ad alta tensione ha un livello
caso d'incidente che riguardi un
zare i dispositivi elettrici per circa
di carica alto o basso. Preferire
veicolo dotato di batteria ad alta
5 minuti
un livello di carica tra il 20 e il
tensione.
● per più di 10 minuti per utilizzare
40%.
● Evitare di toccare i liquidi che
i dispositivi elettrici fino a circa
Limitare l'uso di ricarica rapida.
fuoriescono dalla batteria ad alta
30 minuti
Non esporre il veicolo a tempe-
tensione.
Funzioni di riscaldamento
rature inferiori a -30 °C e supe-
● Non inalare i gas emessi dalla
riori a 60 °C per più di 24 ore.
batteria ad alta tensione perché
Avviso
Evitare di ricaricare il veicolo a
sono tossici.
Certe funzioni di riscaldamento indi-
basse temperature (tranne in
viduali, come il riscaldamento del
caso di marcia del veicolo per più
sedile o del volante, possono dive-
di 20 minuti) o sopra i 30 °C.
nire temporaneamente non disponi-
Cura del veicolo
211
● Allontanarsi dal veicolo in caso di
Abbassare con cautela il braccio del
Sostituzione delle spazzole
problemi o incidente poiché i gas
tergicristallo.
tergicristalli
emessi sono infiammabili e
Per riportare i bracci del tergicristalli
potrebbero causare un incendio.
Parabrezza
nella posizione originale, inserire l'ac-
● Liquido refrigerante a un livello
censione e azionare la leva del tergi.
troppo basso deve essere
rabboccato e la causa della
Finestrino posteriore
perdita di liquido refrigerante
deve essere indagata e riparata
da un'officina.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur-
gare l'impianto di alimentazione
diesel. Effettuare il rifornimento con
Disinserire l'accensione.
almeno cinque litri di gasolio. Inserire
Entro un minuto dal disinserimento
l'accensione per circa 60 secondi e
dall'accensione, attivare la leva dei
spegnere di nuovo. Poi avviare il
Sollevare il braccio del tergicristallo.
tergicristalli per portarli in posizione
motore. Se il motore non si avvia

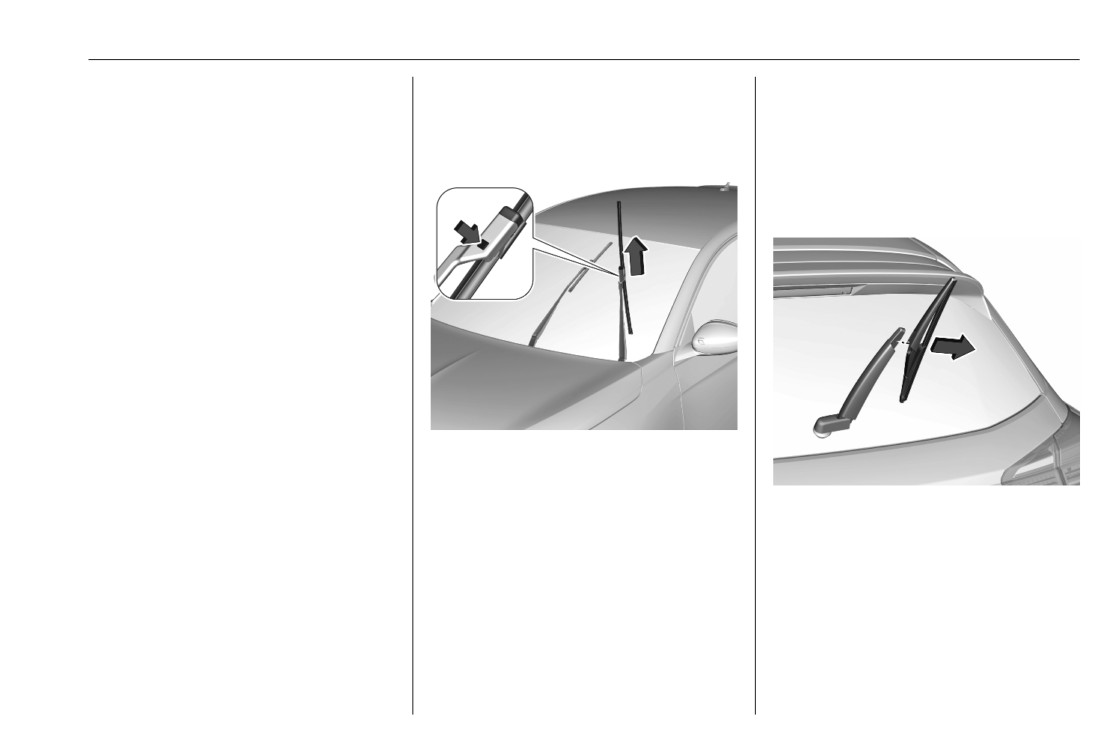

Sganciare la spazzola del tergicri-
verticale sul parabrezza.
direttamente, ripetere questa proce-
stallo come mostrato in figura e
dura alcune volte. Se il motore quindi
Sollevare il braccio del tergicristalli
rimuoverla.
non si avvia, rivolgersi ad un'officina.
fino a quando non rimane in posizione
Attaccare la spazzola del tergicristallo
sollevata, premere il pulsante per
in posizione leggermente obliqua
sbloccare la spazzola e rimuoverla.
rispetto al braccio del tergicristallo e
Fissare la nuova spazzola al braccio
spingerla finché non si innesta.
del tergicristallo e premere finché non
scatta in posizione.
212
Cura del veicolo
Abbassare con cautela il braccio del
Sostituzione delle
tergicristallo.
lampadine
Prima di sostituire una lampadina,
assicurarsi che tutte le luci esterne e
interne e l'accensione siano disatti-
vate.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
Anabbaglianti (1) lampadina esterna.
sostituite.
Lampadina interna abbaglianti / luci
Sostituire le lampadine dei fari dall'in-
diurne (2).
terno del vano motore.
Anabbaglianti (1)
Controllo delle lampadine
Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate
per anabbaglianti e abbaglianti / luci
diurne.
Cura del veicolo
213

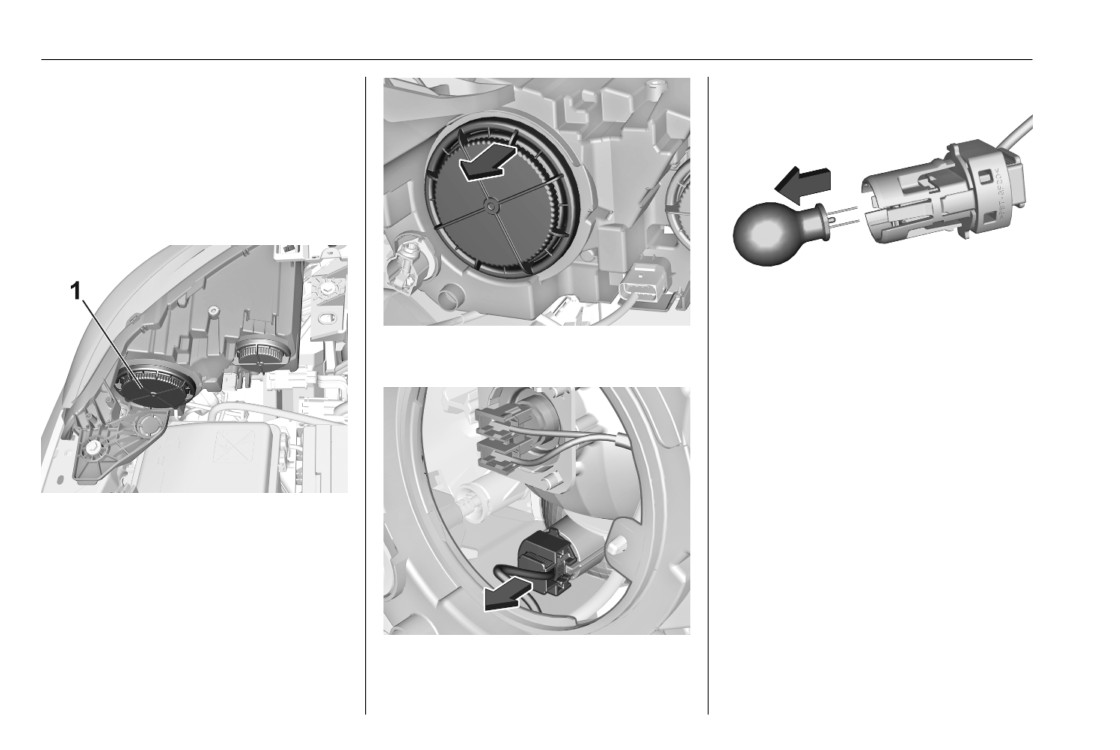

1. Tirare per rimuovere il coperchio
3. Rimuovere la lampadina dal
protettivo.
portalampada e sostituirla.
4. Inserire il portalampada nell'allog-
giamento del riflettore.
5. Posizionare la copertura protet-
tiva.
Abbaglianti/luci diurne (2)
2. Ruotare il portalampada in senso
antiorario per sbloccarlo ed
estrarlo dal riflettore.
2. Estrarre il portalampada dall'al-
loggio del riflettore.
3. Inserire il nuovo portalampada
nell'alloggiamento del riflettore.
4. Posizionare la copertura protet-
tiva.
1. Tirare per rimuovere il coperchio
Fari LED
protettivo.
I fari degli abbaglianti e degli anabba-
glianti, le luci diurne e gli indicatori di
direzione sono progettati come LED e
non possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
214
Cura del veicolo
Fendinebbia anteriori
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Indicatori di direzione
anteriori
1. Tirare per rimuovere il coperchio
3. Rimuovere la lampadina dal
protettivo.
portalampada e sostituirla.
4. Inserire il portalampada nell'allog-
giamento del riflettore.
5. Posizionare la copertura protet-
tiva.
Indicatore di direzione (1), lampadina
Luci posteriori
esterna.
Luci posteriori a LED
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
2. Estrarre il portalampada dall'al-
loggio del riflettore.
Cura del veicolo
215
Gruppo luci nella carrozzeria
2. Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
Posizionare un panno sotto al
dado prima di svitarlo per evitare
che cada nello spazio laterale.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
6. Premere le cinque linguette di
fissaggio e rimuovere il portalam-

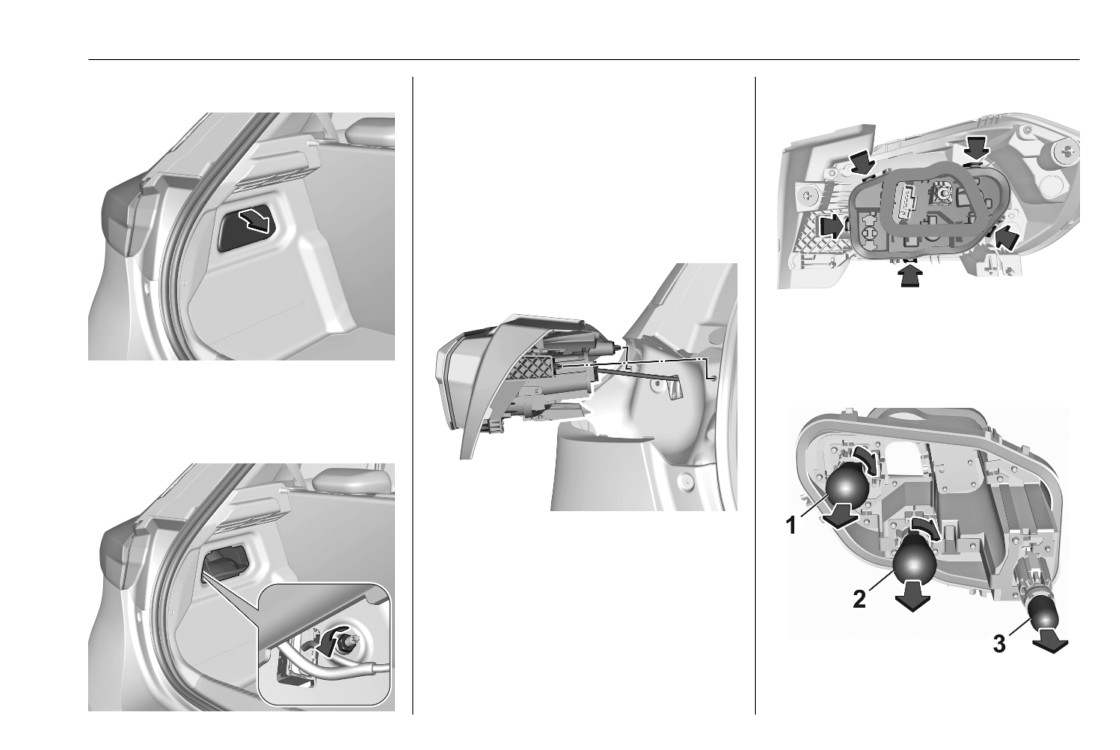

1. Aprire il portellone posteriore,
pada dal gruppo ottico.
quindi rimuovere il coperchio del
lato dove si desidera effettuare la
sostituzione della lampadina.
4. Estrarre con cautela il gruppo
ottico posteriore dall'alloggia-
mento e smontarlo.
5. Staccare il cavo dal relativo
fermo.
216
Cura del veicolo
7. Rimuovere e sostituire le lampa-

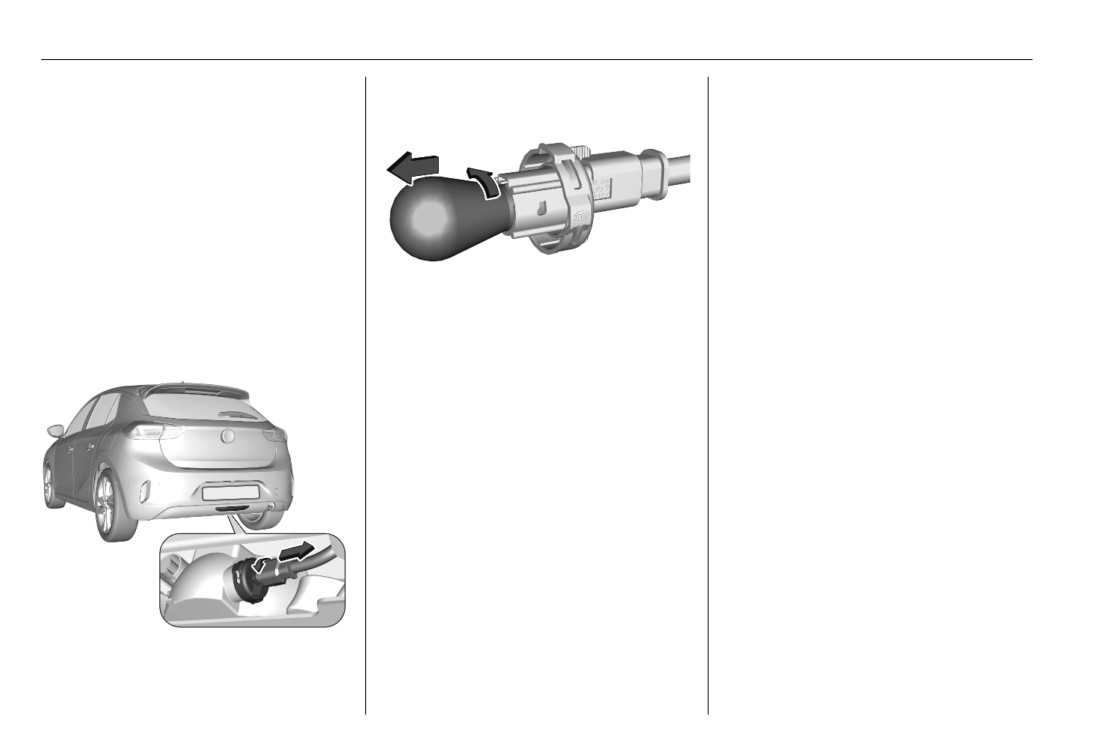

Luci della targa
dine:
In caso di malfunzionamento delle
Luce posteriore / luce dei freni (1)
luci, farle riparare da un'officina.
Indicatore di direzione (2)
Luce di retromarcia (3)
Luci interne
8. Inserire il portalampada nel
Fare sostituire le seguenti lampadine
gruppo ottico. Attaccare la spina
in un'officina:
al gruppo ottico. Montare il gruppo
luce di cortesia e luci di lettura
ottico nella cavità e serrare il dado
di fissaggio della lampada dall'in-
luce del vano di carico
terno. Fissare la copertura.
illuminazione del quadro stru-
2. Premere la lampadina legger-
menti
Retronebbia
mente verso il basso, girarla in
senso antiorario ed estrarla dal
portalampada.
3. Sostituire e inserire la nuova
lampadina nel portalampada
ruotando in senso orario.
4. Inserire il portalampada nel riflet-
tore e ruotarlo in senso orario.
Terza luce di stop
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
1. Ruotare il portalampada in senso
antiorario e rimuoverlo dall'allog-
giamento del riflettore.
Cura del veicolo
217
Impianto elettrico
Estrattore per fusibili

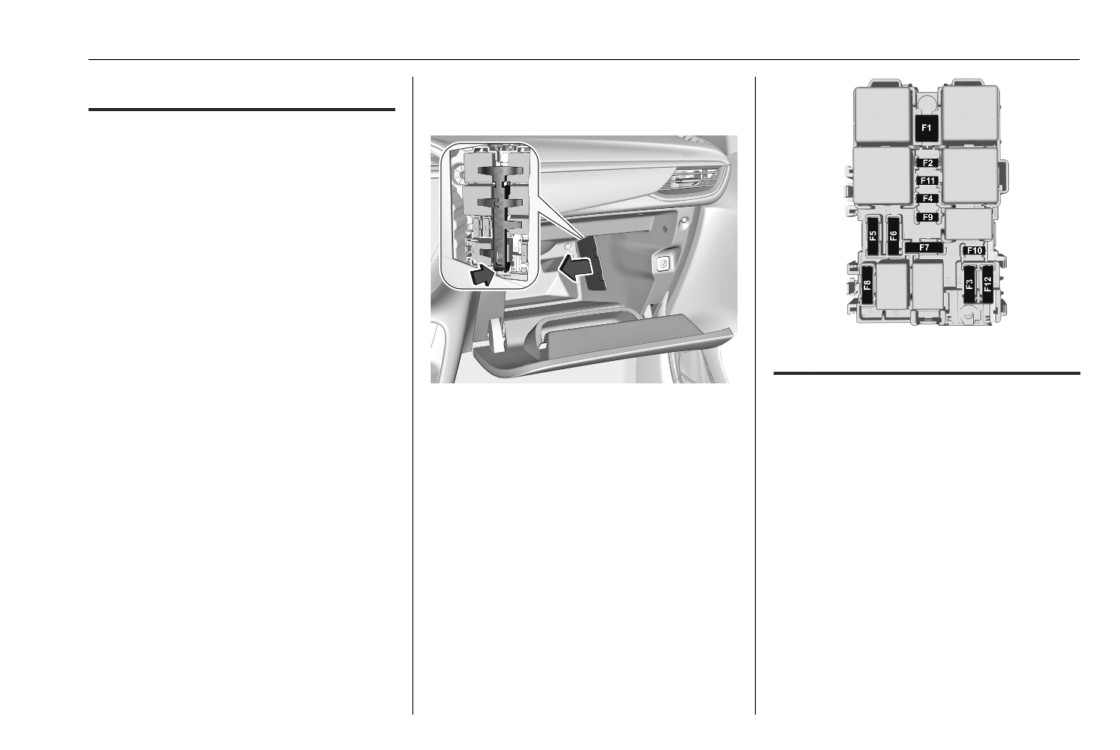

Scatola portafusibili nel
Un estrattore per fusibili potrebbe
vano motore
Fusibili
essere collocato nella copertura del
Installare esclusivamente fusibili con
lato sinistro del quadro strumenti.
le stesse caratteristiche di quelli da
L'estrattore ha due lati, ciascuno
sostituire.
progettato per un tipo diverso di fusi-
bile.
Le tre scatole portafusibili sono
situate nel:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
Sganciare e rimuovere il coperchio.
filamento interrotto.
Attenzione
Fino a quando non è stato posto
Afferrare il fuso con l'apposito estrat-
rimedio alla causa del guasto, non
tore ed estrarlo.
sostituire il fusibile.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
218
Cura del veicolo
Dopo aver sostituito il fusibile guasto,
No. Circuito
No. Circuito
montare e bloccare il coperchio della
scatola portafusibili.
10
Centralina del motore
28
Impianto di riduzione catalitica
selettiva
Se il coperchio della scatola portafu-
11
Centralina del motore
sibili non è montato correttamente, è
29
Tergicristalli
possibile che si verifichi un malfun-
12
Connettore collegamento
zionamento.
diagnostico
31
Sistema di climatizzazione
13
Centralina della carrozzeria
32
Volante
Veicolo non elettrici
14
Sensore della batteria
No. Circuito
Veicolo elettrico
15
Centralina rimorchio
1
Sistema di climatizzazione
No. Circuito
16
Faro destro
2
Impianto frenante
1
Sistema di climatizzazione
17
Centralina del motore / sensore
3
Scatola portafusibili (lato destro
NOX
2
Impianto frenante
del quadro strumenti)
18
Abbagliante destro
3
Scatola portafusibili (lato destro
4
Impianto frenante
del quadro strumenti)
19
Abbagliante sinistro
5
Centralina della carrozzeria
4
Impianto frenante
20
Centralina del motore / Pompa
6
Ventola di raffreddamento
carburante / Riscaldatore diesel
6
Ventola di raffreddamento
7
Centralina della carrozzeria
21
Motorino di avviamento
7
Centralina della carrozzeria
8
Centralina motore / pompa
22
Cambio automatico
8
Valvola climatizzatore
carburante
25
Scatola portafusibili (rimorchio)
9
Centralina del veicolo elettrico
9
Sensore NOX / Sensore acqua
Diesel
27
Centralina della carrozzeria
Cura del veicolo
219
No. Circuito
No. Circuito
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
10
Centralina del veicolo elettrico
27
Centralina della carrozzeria
pannello del quadro strumenti. Sgan-
(compressore del climatizza-
ciare la copertura sul lato basso e
29
Tergicristalli
tore)
rimuovere.
30
Centralina della carrozzeria
11
Centralina del veicolo elettrico
31
Centralina della carrozzeria
12
Connettore collegamento
diagnostico
32
Volante
13
Centralina carrozzeria / Clima-
tizzatore
Scatola portafusibili nel
15
Spina E-service
quadro strumenti
16
Faro destro
Scatola portafusibili sul lato
18
Abbagliante destro
sinistro del quadro strumenti
19
Abbagliante sinistro
Veicolo non elettrici
20
Centralina del veicolo elettrico
No. Circuito
22
Relè del vano motore
1
Radar/specchietto interno
23
Trasformatore CA/CC / trasfor-
matore CC/CC
3
Carica a induzione
25
Interfaccia batteria ad alta
4
Avvisatore acustico
tensione
5
Lavacristalli
26
Controller del motore (motorino
elettrico e inverter)
6
Lavacristalli
220
Cura del veicolo
No. Circuito
No. Circuito
No. Circuito
7
USB
29
Infotainment
10
Chiusura centralizzata
8
Tergilunotto
31
Accendisigari / presa di alimen-
11
Chiusura centralizzata
tazione da 12 V
10
Chiusura centralizzata
12
Modulo connettore diagnostico
32
Volante riscaldato
11
Chiusura centralizzata
13
Frontalino modulo di controllo
33
Sistema di climatizzazione /
del climatizzatore / radio
12
Modulo connettore diagnostico
Cambio automatico
14
Allarme/Opel Connect
13
Sistema di climatizzazione
34
Sistema di ausilio al
15
Modulo cambio elettronico /
14
Allarme/Opel Connect
parcheggio / Regolazione spec-
unità di controllo fari
chietti retrovisori esterni
17
Quadro strumenti
16
Dispositivo di separazione rete
21
Tasto di azionamento/Sistema
Veicolo elettrico
bassa tensione
di bloccaggio antifurto
No. Circuito
17
Quadro strumenti
22
Sensore pioggia/Sensore luce/
1
Radar/specchietto interno
18
Riservato per equipaggiamento
Telecamera
post-vendita
3
Carica a induzione
23
Segnalazione cintura di sicu-
19
Comando sul piantone dello
rezza non allacciata
4
Avvisatore acustico
sterzo / Comandi al volante
24
Infotainment / Sistema di ausilio
5
Lavacristalli
21
Tasto di azionamento
al parcheggio / Videocamera
6
Lavacristalli
posteriore
22
Sensore pioggia/Sensore luce/
7
USB
Telecamera
25
Airbag
8
Tergilunotto
23
Segnalazione cintura di sicu-
27
Impianto di allarme antifurto
rezza non allacciata
Cura del veicolo
221
No. Circuito
Scatola portafusibili sul lato
destro del quadro strumenti
24
Infotainment / Sistema di ausilio
al parcheggio / Videocamera
posteriore
25
Airbag
27
Impianto di allarme antifurto
29
Infotainment
31
Accendisigari / presa di alimen-
tazione da 12 V
32
Volante riscaldato
No. Circuito
33
Faro anteriore destro
1
Lunotto termico
Nei veicoli con guida a sinistra, la
34
Sistema di ausilio al
2
Specchietti retrovisori esterni
scatola portafusibili si trova dietro un
parcheggio / Regolazione spec-
termici
coperchio nel cassettino portaoggetti.
chietti retrovisori esterni
Aprire il vano portaoggetti e rimuo-
3
Alzacristalli elettrici anteriori
vere il coperchio. Rimuovere la staffa.
4
Regolazione specchietti retrovi-
sori esterni / Specchietti pieghe-
voli
5
Alzacristalli elettrici posteriori
8
Scatola portafusibili (lato destro
del quadro strumenti)
222
Cura del veicolo
No. Circuito
● Cuneo (5)

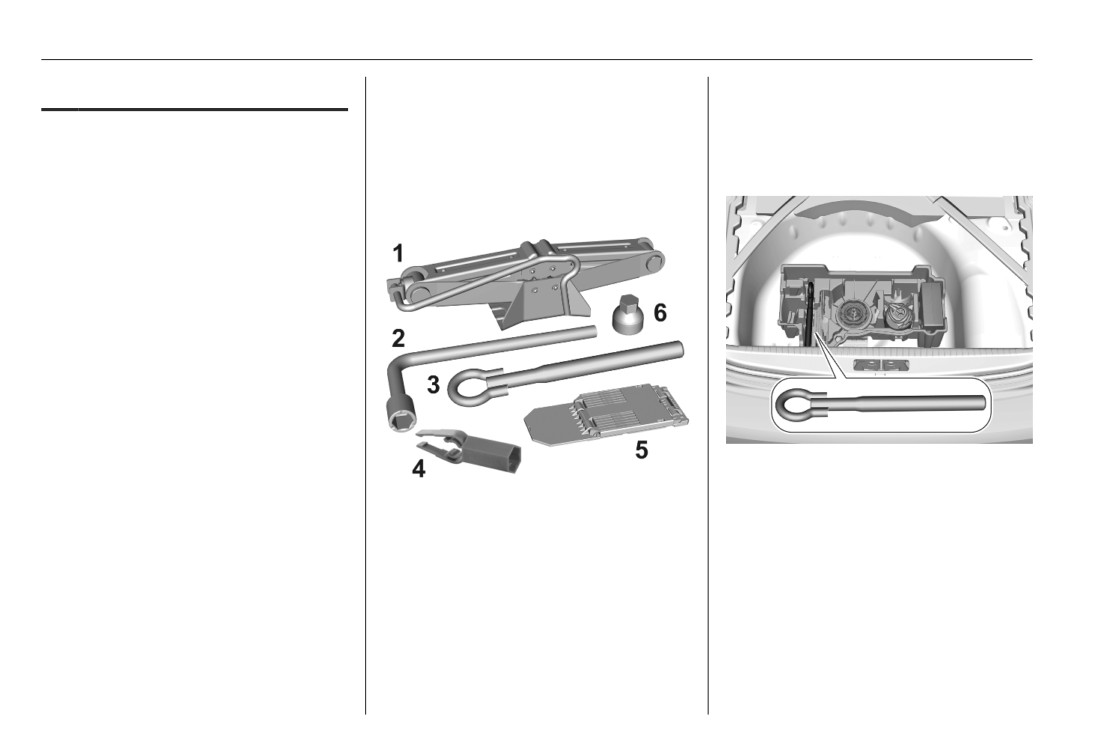

Attrezzi per il veicolo
● Adattatore per il bloccaggio dei
10
Sedili anteriori riscaldati
Attrezzi
dadi ruota (6)
11
Funzione di massaggio del
Veicoli con ruota di scorta
Veicoli senza ruota di scorta
sedile
Aprire il vano di carico.
L'occhiello di traino si trova in una
cassetta situata nel vano di carico
Gli attrezzi sono posizionati nella
sotto alla copertura del pianale.
borsa porta-attrezzi:
Kit di riparazione dei pneumatici
● Martinetto (1)
3 227.
● Chiave ruota (2)
● Occhiello di traino (3)
● Strumento per la rimozione dei
copribulloni (4)
Cura del veicolo
223
conducente, se il codice di velocità
Scegliere uno pneumatico adatto alla
Ruote e pneumatici
del pneumatico è inferiore alla velo-
velocità massima del veicolo.
cità massima del veicolo.
La velocità massima è raggiungibile
Condizioni dei pneumatici e dei
Come pneumatici invernali sono
al valore di massa a vuoto con condu-
cerchi
consentite tutte le misure di pneuma-
cete (75 kg) più un carico utile di
tici 3 256.
125 kg. L'equipaggiamento opzionale
Superare gli ostacoli lentamente e, se
potrebbe ridurre la velocità massima
possibile, ad angolo retto. Passare
del veicolo.
sopra ostacoli acuminati può danneg-
Denominazione dei
giare i pneumatici e i cerchi. Quando
pneumatici
Pneumatici direzionali
si parcheggia, non schiacciare i pneu-
matici contro il bordo del marcia-
Ad es. 225/55 R 18 98 V
Gli pneumatici direzionali dovrebbero
piede.
225 : larghezza pneumatici, mm
essere montati in modo da ruotare
55
: rapporto di sezione (tra altezza
nella direzione corretta. La direzione
Controllare regolarmente i cerchi veri-
e larghezza), %
di rotazione adeguata viene indicata
ficando che non presentino danni. In
R
: tipo di cintura: Radiale
da un simbolo (ad esempio una frec-
caso di danni o usura irregolare, rivol-
RF : tipo: RunFlat
cia) sul fianco.
gersi ad un'officina.
18
: diametro del cerchio, pollici
98
: indice di carico, ad es. 98
Pressione dei pneumatici
Pneumatici invernali
rappresenta 750 kg
Controllare la pressione dei pneuma-
I pneumatici invernali migliorano la
V
: indice di velocità
tici freddi almeno ogni 14 giorni e
sicurezza di guida a temperature infe-
Lettere per l'indice di velocità:
prima di un viaggio lungo. Non dimen-
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
Q : fino a 160 km/h
ticare la ruota di scorta. Questo vale
ruote.
S : fino a 180 km/h
anche per i veicoli dotati del sistema
T
: fino a 190 km/h
di rilevamento perdita pressione
In conformità con le normative speci-
H : fino a 210 km/h
pneumatici.
fiche del paese, applicare l'adesivo
V : fino a 240 km/h
della velocità nel campo visivo del
W : fino a 270 km/h
224
Cura del veicolo
comfort e consumo di carburante,
9 Avvertenza
oltre ad accelerare il processo di
usura dei pneumatici.
Una pressione troppo bassa può
Il conducente è responsabile del
causare un eccessivo riscalda-
gonfiaggio dei pneumatici alla pres-
mento dei pneumatici, danni
sione corretta.
interni con conseguente distacco
Le targhette di pressione dei pneu-
del battistrada e lo scoppio a velo-
matici mostrano tutte le possibili
cità elevate.
combinazioni di pneumatici 3 256.
Per i pneumatici approvati per il
9 Avvertenza
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito
Per pneumatici specifici la pres-
La targhetta con le informazioni sulla
con il veicolo o ad altri documenti di
sione dei pneumatici raccoman-
pressione pneumatici indica i pneu-
registrazione nazionale.
data secondo quanto riportato
matici appartenenti alla dotazione
Per il valore corretto di pressione dei
nella tabella di pressione dei
originale e la relativa pressione di
pneumatici, seguire la seguente
pneumatici può superare la pres-
gonfiaggio.
procedura:
sione massima dei pneumatici
Le pressioni dei pneumatici specifi-
1. Identificare il codice identificativo
come indicato sul pneumatico.
cate si riferiscono ai pneumatici
del motore.
Non superare mai la pressione
freddi. E valgono sia per i pneumatici
massima dei pneumatici riportata
estivi che per quelli invernali.
Dati del motore 3 253.
sullo pneumatico.
Gonfiare sempre la ruota di scorta di
2. Identificare il pneumatico rispet-
grandezza naturale alla pressione
tivo.
Sensibilità alla temperatura
specificata per il pieno carico.
La pressione pneumatici dipende
Una pressione di gonfiaggio non
dalla temperatura del pneumatico
corretta influisce negativamente su
stesso. Durante la guida la tempera-
sicurezza, guidabilità del veicolo,
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei
225
Cura del veicolo
pneumatici sull'etichetta informativa
In tal caso, ridurre la velocità ed
Inizializzazione del sistema
degli stessi e la tabella della pres-
evitare curve e frenate brusche. Non
In seguito ad una correzione della
sione dei pneumatici sono validi per
appena si ha l'opportunità di arrestare
pressione pneumatici o al cambio di
pneumatici freddi, cioè a 20 °C.
il veicolo in condizioni di sicurezza,
una ruota, è necessario avviare il
controllare la pressione pneumatici.
La pressione aumenta di circa
sistema per permettere la memoriz-
10 kPa per un aumento di tempera-
Dopo aver regolato la pressione
zazione dei nuovi valori di circonfe-
tura di 10 °C. Questo deve essere
pneumatici, avviare il sistema per
renza di riferimento:
tenuto in considerazione quando si
permettere alla spia di spegnersi,
1. Assicurarsi sempre che tutti e
controllano pneumatici caldi.
quindi riavviarlo.
quattro i pneumatici abbiano la
Se il malfunzionamento continua ad
corretta pressione 3 256.
Sistema di rilevamento
essere segnalato, rivolgersi a un'offi-
2. Azionare il freno di staziona-
cina. Non è possibile utilizzare il
perdita di pressione
mento.
sistema quando ABS o il controllo
pneumatici
elettronico della stabilità hanno un
3. Inizializzare il sistema mediante il
Il sistema di rilevamento perdita di
malfunzionamento o mentre si usa
Visualizzatore Info 3 84.
pressione pneumatici controlla
una ruota di scorta temporanea.
4. L'azzeramento è confermato da
costantemente la velocità di rotazione
Dopo aver rimontato il pneumatico,
un'indicazione a comparsa.
delle quattro ruote e avvisa il condu-
controllare la pressione a pneumatici
Una volta avviato, il sistema si calibra
cente in caso di pressione bassa
freddi e avviare il sistema.
automaticamente con la nuova pres-
durante la marcia. Questo viene otte-
sione pneumatici durante la marcia.
nuto confrontando la circonferenza di
Attenzione
Dopo un certo periodo di marcia, il
rotolamento degli pneumatici con dei
sistema adotta e monitora i nuovi
valori di riferimento e altri segnali.
Il sistema di rilevamento perdita
valori di pressione.
pressione pneumatici segnala
In caso di perdita di pressione in uno
un'eventuale bassa pressione dei
Controllare sempre la pressione
degli pneumatici, la spia w si accende
pneumatici e non sostituisce la
quando i pneumatici sono freddi.
e viene visualizzato un messaggio di
regolare manutenzione degli
avvertimento nel Driver Information
stessi da parte del conducente.
Center.
Spia w 3 79.















Content      ..     8      9      10      11     ..
