Opel Zafira Life (2022). Manuale del proprietario - 13





Cura del veicolo
269

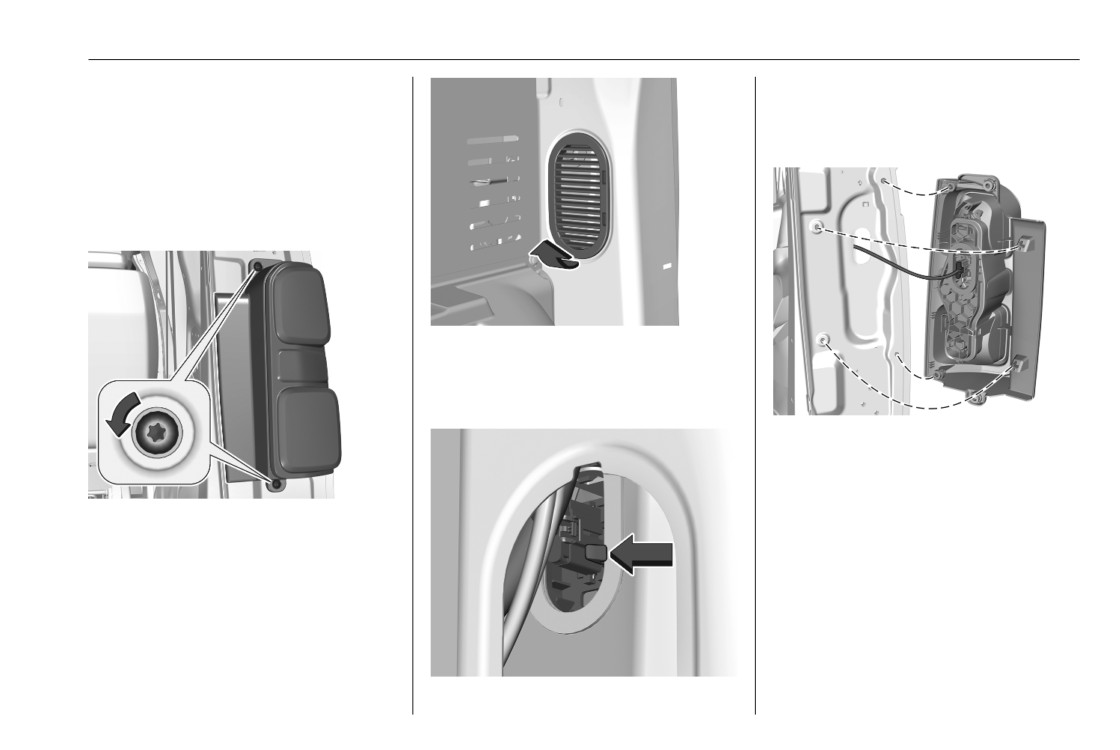

1. Veicoli con copertura che
4. Tenendo fermo il gruppo ottico,
nasconde la vite del gruppo ottico
spingere la linguetta che blocca il
posteriore basso: rimuovere con
gruppo ottico posteriore nella
cautela la copertura sbloccando
carrozzeria.
le linguette di fermo con un
cacciavite e inclinando legger-
mente la copertura verso
l'esterno.
3. Veicoli con bocchetta dell'aria o
copertura dietro le luci posteriori,
nella rifinitura: Rimuovere
bocchetta dell'aria o copertura.
5. Estrarre con cautela il gruppo
ottico posteriore dall'alloggia-
mento e smontarlo. Assicurarsi
che il passacavi rimanga in posi-
2. Svitare e rimuovere le due viti.
zione.

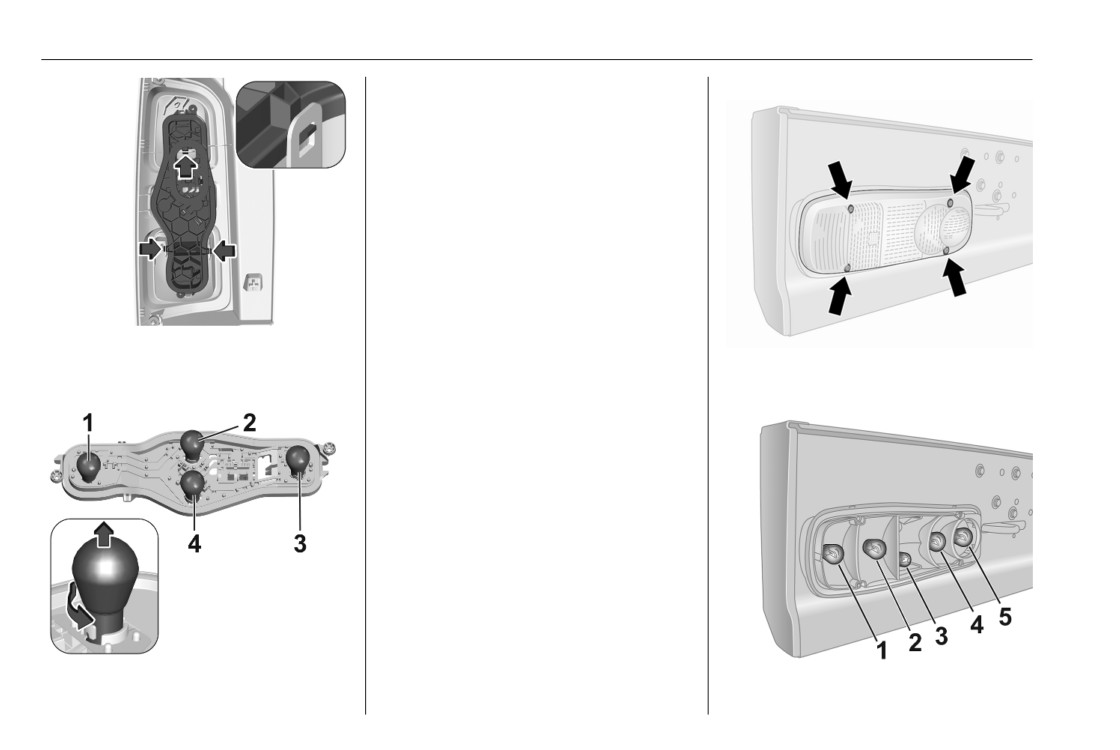

6. Staccare il cavo dal fermo nel
gruppo ottico.
270
Cura del veicolo
estrarla dal portalampada. Sosti-
Pianale cabinato
tuire la lampadina:
Luce posteriore/luce di parcheg-
gio (1)
Luce di retromarcia (2)
Luce dei freni/luce di parcheggio
(3)
Indicatore di direzione / segnala-
tore di emergenza (4)
9. Fissare il portalampada al gruppo
luci.
7. Disinnestare la linguetta di fissag-
10. Fissare il cavo al relativo fermo.
gio, tirare il portalampada e sgan-
1. Rimuovere le quattro viti dal vetro.
11. Fissare il gruppo luci alla carroz-
ciare le altre linguette di fissaggio.
zeria del veicolo e serrare
2. Rimuovere il vetro dall'apertura.
entrambe le viti.
12. Agganciare la copertura della vite
del gruppo ottico posteriore
basso.
13. Fissare la copertura o la
bocchetta dell'aria dietro la luce
posteriore se rimossa in prece-
denza.
8. Premere la lampadina legger-
mente verso il basso, girarla ed
Cura del veicolo
271
3. Spingere leggermente la lampa-

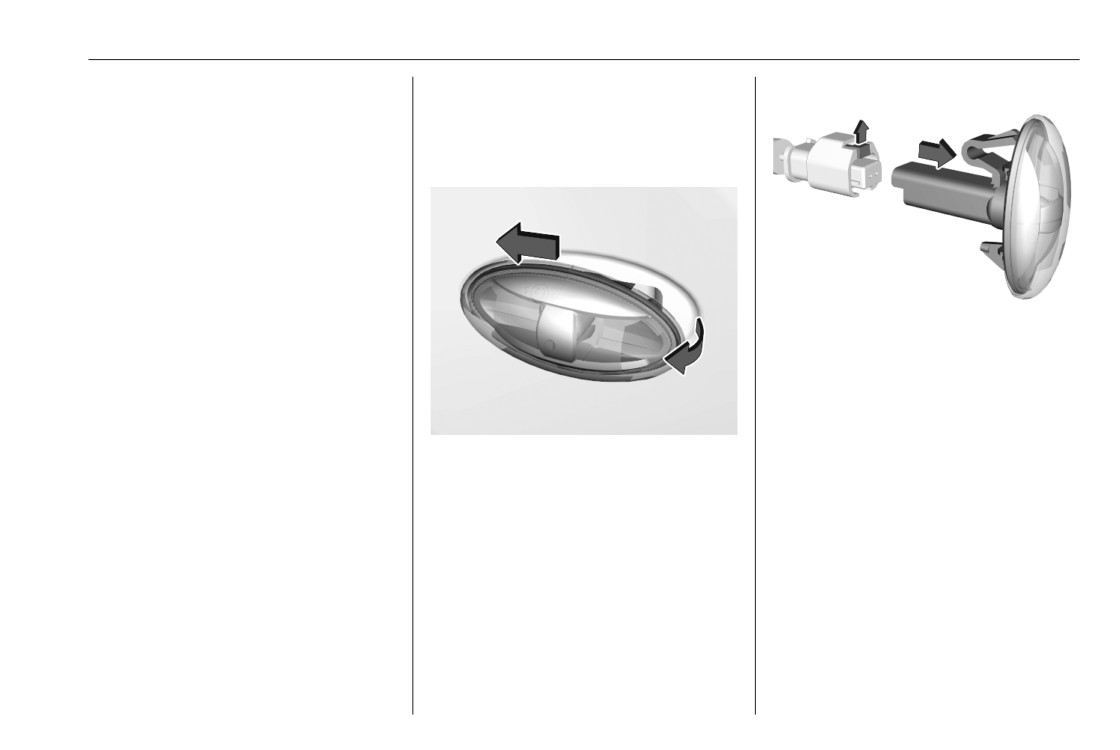

Indicatori di direzione
dina nel portalampada, ruotarla in
laterali
senso antiorario, rimuoverla e
sostituirla.
Per sostituire la lampadina, rimuo-
vere il relativo portalampada:
Indicatore di direzione (1)
Luce dei freni (2)
Luce posteriore (3)
Luce di retromarcia (4)
Retronebbia, può essere
presente su un solo lato (5)
4. Montare il vetro nell'apertura e
2. Tirare la linguetta di fermo verso
rimontare le quattro viti.
l'alto e rimuovere il portalampada
dal connettore a spina.
3. Sostituire l'intera unità.
4. Inserire l'estremità sinistra della
1. Far scorrere il portalampada in
lampada, farla scorrere a sinistra
avanti e rimuoverlo sul retro.
ed inserire l'estremità destra.
Potrebbe essere d'aiuto utilizzare
un cacciavite per estrarre il porta-
lampada dalla carrozzeria. Avvol-

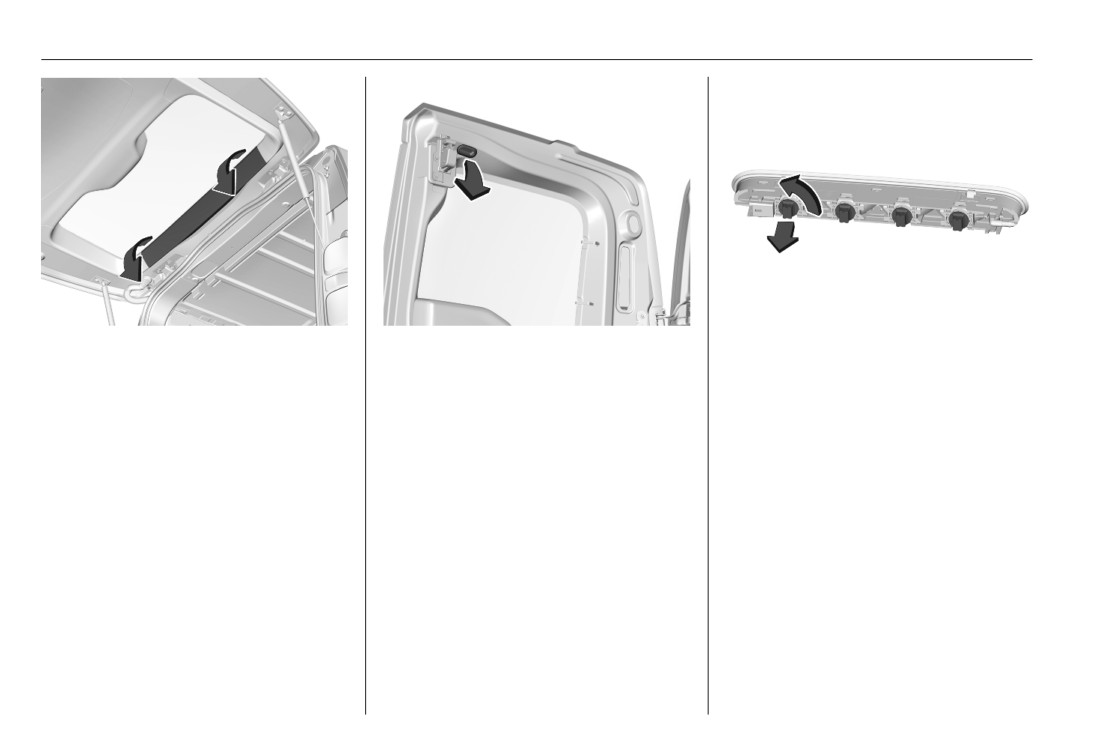

Terza luce di arresto
gere la punta del cacciavite con
Veicoli con portiere incernierate o
un panno per evitare danni alla
portellone posteriore.
vernice.
1. Aprire le porte posteriori.
2. a) veicoli con portellone poste-
riore:
272
Cura del veicolo
Staccare la rifinitura interna dai
Avvolgere la punta di un caccia-
5. Rimuovere il portalampada della
fermi facendola girare in alto e in
vite a taglio con un panno per
lampadina difettosa ruotandolo di
basso. Estrarre la rifinitura con
evitare danni alla vernice. Rimuo-
un quarto di giro in senso antiora-
attenzione.
vere la copertura interna o la
rio.
bocchetta dell'aria con il caccia-
b) veicoli con portiere incernie-
6. Sostituire la lampadina.
vite.
rate:
7. Montare il gruppo luci dei freni
3. Spingere con cautela il gruppo
come spiegato in precedenza, in
luci dei freni attraverso l'apertura.
ordine inverso.
4. Staccare il cavo dal fermo nel
gruppo ottico.

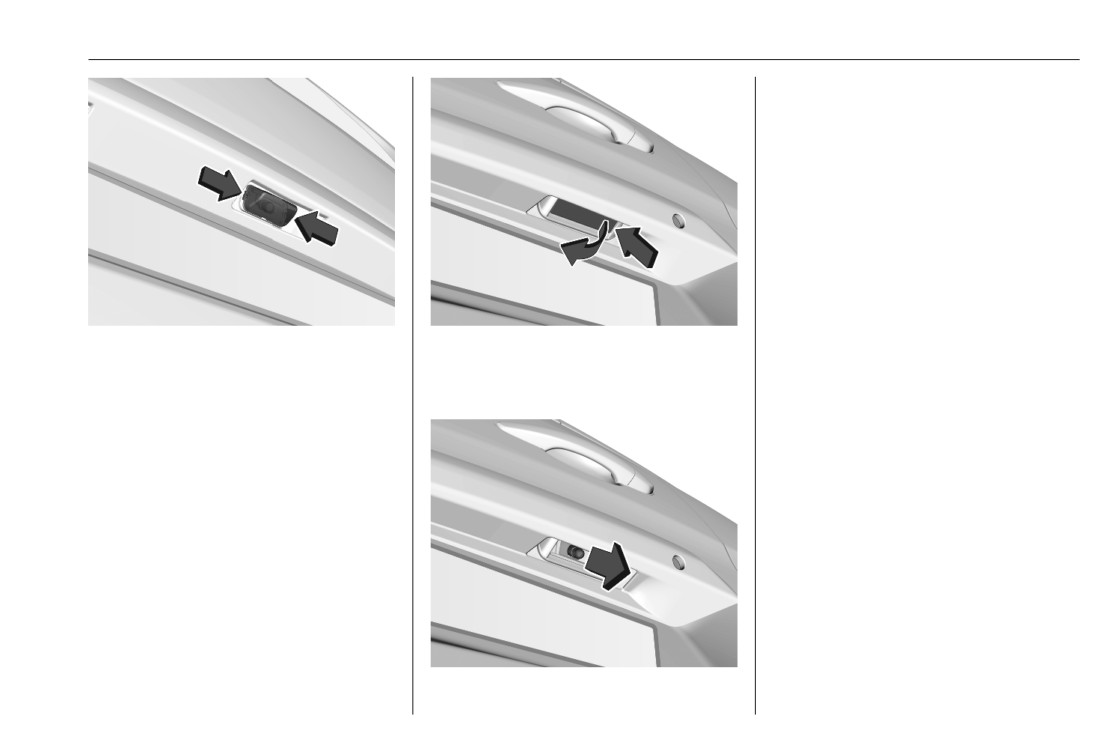

Luci della targa
1. a) veicoli con portellone poste-
riore:
Cura del veicolo
273
2. Estrarre la lampadina dal porta-
lampada e sostituirla.
3. Fissare la copertura.
Luci interne
Fare sostituire le seguenti luci in
un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru-
Inserire un cacciavite sottile, ad
Inserire un cacciavite in una delle
menti
es. in una delle cavità della coper-
cavità della copertura ed estrarre
tura e spingerlo verso l'esterno
facendo leva. Rimuovere la
per sganciarlo. Rimuovere la
copertura.
copertura.
b) veicoli con portiere incernie-
rate:
274
Cura del veicolo
Estrattore per fusibili
Impianto elettrico
Un estrattore per fusibili potrebbe
Fusibili
essere collocato dietro il coperchio
Installare esclusivamente fusibili con
della scatola portafusibili dell'abita-
le stesse caratteristiche di quelli da
colo:
sostituire.
Il veicolo è dotato di due scatole
portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
Afferrare il fusibile con l'estrattore ed
spegnere il relativo interruttore e
estrarlo.
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto.
Attenzione
Sganciare la copertura sollevandola
nella parte superiore di sinistra, poi di
Fino a quando non è stato posto
destra. Disinserire completamente la
rimedio alla causa del guasto, non
copertura e capovolgerla.
sostituire il fusibile.
L'estrattore ha due lati, ciascuno
Alcune funzioni sono protette da
progettato per un tipo diverso di fusi-
diversi fusibili.
bile.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Cura del veicolo
275
Scatola portafusibili nel
N. Circuito
vano motore
17 Interfaccia sistema integrato
19 Motore del tergicristalli anteriore
20 Pompa di lavaggio anteriore e
posteriore
21 Pompa lavafari
22 Avvisatore acustico
23 Abbagliante destro
24 Abbagliante sinistro
Rimuovere la copertura tirando in alto
a sinistra, quindi sul lato destro.
Dopo aver sostituito il fusibile guasto,
montare e bloccare il coperchio della
Versione 1 (Eco)
La scatola portafusibili si trova nella
scatola portafusibili.
parte anteriore sinistra del vano
motore.
Se il coperchio della scatola portafu-
sibili non è montato correttamente, è
Sganciare e rimuovere il coperchio.
possibile che si verifichi un malfun-
N. Circuito
zionamento.
12 Getto di lavaggio riscaldato
Scatola portafusibili nel
14 Pompa di lavaggio anteriore e
quadro strumenti
posteriore
La scatola portafusibili è situata dietro
15 Impianto radar anteriore, servo-
una copertura sul lato sinistro del
sterzo
quadro strumenti.
276
Cura del veicolo
N.
Circuito
N.
Circuito
Versione 2 (completa)
1
Interruttore frizione, servo-
21
Impianto antifurto o sistema
sterzo
chiave elettronica
4
Avvisatore acustico
22
Telecamera anteriore,
sensore pioggia e luce
5
Pompa di lavaggio anteriore e
posteriore
23
Segnalazione di cintura di
sicurezza non allacciata
6
Pompa di lavaggio anteriore e
posteriore
24
Sistema di ausilio al
parcheggio, sistema Infotain-
7
Presa di alimentazione poste-
ment, telecamera posteriore
riore
25
Airbag
8
Tergilunotto
N.
Circuito
29
Sistema Infotainment
10/11
Chiusura centralizzata
31
Sistema Infotainment (+
1
Impianto antifurto o
13
Display Head-Up, comandi
sistema chiave elettro-
batteria)
climatizzatore, comandi
nica
sistema Infotainment, selet-
32
Presa di corrente anteriore
tore del cambio
5
Sistema di ausilio al
34
Specchietto interno, sistema
parcheggio, sistema
14
Impianto di allarme antifurto,
di monitoraggio angoli ciechi,
Infotainment, teleca-
centralina telematica
comandi specchietti portiere
mera posteriore
17
Quadro strumenti
35
Getti di lavaggio riscaldati,
7
Comandi climatizzatore
regolazione della profondità
posteriore, amplificatore
19
Comandi al volante
dei fari
impianto audio
36
Luci interne, caricatore torcia
8
Tergilunotto
Cura del veicolo
277
N.
Circuito
N.
Circuito
Attrezzi per il veicolo
10/11
Chiusura centralizzata
28
Display Head-Up,
Attrezzi
comandi climatizzatore
12
Impianto di allarme anti-
anteriori, comandi
furto
sistema Infotainment,
17
Presa di alimentazione
selettore del cambio
posteriore
30A o 30B Impianto audio (+
18
Unità telematica
batteria)
21
Luci interne, caricatore
31
Airbag
torcia
33
Presa di corrente ante-
22
Luci interne, luce casset-
riore
tino portaoggetti
35
Quadro strumenti
23
Sistema di monitoraggio
36
Sistema Infotainment
angoli ciechi, comandi
Gli attrezzi sono posizionati nella
specchietti portiere
cassetta sotto il sedile anteriore di
sinistra.
24
Comandi al volante
25
Regolazione profondità
luci
26
Segnalazione di cintura
di sicurezza non allac-
ciata
27
Telecamera anteriore,
sensore pioggia e luce
278
Cura del veicolo
Apertura della cassetta
2. Premere sulle chiusure e farle
scorrere all'interno per liberare la
cassetta. Sollevare leggermente
la cassetta per staccarla dalla
barra 1. Estrarla.
4. Sganciare i fermi della copertura
1. La cassetta è fissata mediante
e aprirla.
due barre che le impediscono di
Riposizionamento della cassetta
fuoriuscire dall'alloggiamento se
non riposta correttamente.
3. Sollevare la cassetta in alto per
farle superare la barra 2.
Cura del veicolo
279
1. Inserire la cassetta con la parte
Veicoli con ruota di scorta
Veicoli senza ruota di scorta
anteriore inclinata in alto. Per farle
oltrepassare la bassa 2, spingerla
internamente e verso il basso.
La cassetta contiene:
La cassetta contiene un anello di
traino e un kit di riparazione pneuma-
1. una chiave per rimuovere i bulloni
tici.
2. Quando la cassetta è nell'allog-
ruota e azionare il martinetto.
giamento, spingerla in basso e far
2. un martinetto per sollevare il
Kit di riparazione dei pneumatici
scorrere i dispositivi di chiusura
veicolo.
3 284.
all'esterno per fissarla.
3. attrezzi per la rimozione dei copri-
bullone e dei copri-mozzi. Questi
attrezzi sono stati progettati per
rimuovere i copri-bullone ruota su
ruote in lega o il coprimozzo su
ruote in acciaio.
4. un adattatore per chiave per
fissare i bulloni ruota.
5. un anello di traino.
280
Cura del veicolo
Come pneumatici invernali sono
documenti d'immatricolazione nazio-
Ruote e pneumatici
consentite tutte le misure di pneuma-
nale. L'equipaggiamento opzionale
tici 3 315.
potrebbe ridurre la velocità massima
Condizioni dei pneumatici e dei
del veicolo.
cerchi
Denominazione dei
Pneumatici direzionali
Superare gli ostacoli lentamente e, se
pneumatici
Gli pneumatici direzionali dovrebbero
possibile, ad angolo retto. Passare
Ad es. 225/55 R 18 98 V
essere montati in modo da ruotare
sopra ostacoli acuminati può danneg-
225 : larghezza pneumatici, mm
nella direzione corretta. La direzione
giare i pneumatici e i cerchi. Quando
55
: rapporto di sezione (tra altezza
di rotazione adeguata viene indicata
si parcheggia, non schiacciare i pneu-
e larghezza), %
da un simbolo (ad esempio una frec-
matici contro il bordo del marcia-
R
: tipo di cintura: Radiale
cia) sul fianco.
piede.
RF : tipo: RunFlat
Controllare regolarmente i cerchi veri-
18
: diametro del cerchio, pollici
ficando che non presentino danni. In
Pressione dei pneumatici
98
: indice di carico, ad es. 98
caso di danni o usura irregolare, rivol-
Controllare la pressione dei pneuma-
rappresenta 750 kg
gersi ad un'officina.
tici freddi almeno ogni 14 giorni e
V
: indice di velocità
prima di un viaggio lungo. Non dimen-
Lettere per l'indice di velocità:
ticare la ruota di scorta. Questo vale
Pneumatici invernali
Q : fino a 160 km/h
anche per i veicoli dotati del sistema
I pneumatici invernali migliorano la
S : fino a 180 km/h
di monitoraggio pressione pneuma-
sicurezza di guida a temperature infe-
T
: fino a 190 km/h
tici.
riori a 7 °C e per questo motivo
H : fino a 210 km/h
Pressione dei pneumatici 3 315.
devono essere utilizzati su tutte le
V : fino a 240 km/h
ruote.
Le pressioni dei pneumatici specifi-
W : fino a 270 km/h
cate si riferiscono ai pneumatici
In conformità con le normative speci-
freddi. E valgono sia per i pneumatici
fiche del Paese, applicare l'adesivo di
Scegliere uno pneumatico adatto alla
estivi che per quelli invernali.
velocità nel campo visivo del condu-
velocità massima del veicolo. Consul-
cente.
tare il Certificato di Conformità EEC
fornito con il proprio veicolo o altri
Cura del veicolo
281
Gonfiare sempre la ruota di scorta
Il conducente è responsabile del
Sensibilità alla temperatura
alla pressione specificata per il pieno
gonfiaggio dei pneumatici alla pres-
La pressione pneumatici dipende
carico.
sione corretta.
dalla temperatura del pneumatico
Una pressione di gonfiaggio non
stesso. Durante la guida la tempera-
corretta influisce negativamente su
9 Avvertenza
tura e la pressione dei pneumatici
sicurezza, guidabilità del veicolo,
aumenta. I valori di pressione dei
comfort e consumo di carburante,
Una pressione troppo bassa può
pneumatici sull'etichetta informativa
oltre ad accelerare il processo di
causare un eccessivo riscalda-
degli stessi e la tabella della pres-
usura dei pneumatici.
mento dei pneumatici, danni
sione dei pneumatici sono validi per
interni con conseguente distacco
Le pressioni dei pneumatici sono
pneumatici freddi, cioè a 20 °C.
del battistrada e lo scoppio a velo-
diverse a seconda delle varie opzioni.
cità elevate.
La pressione aumenta di circa
Per il valore corretto di pressione dei
10 kPa per un aumento di tempera-
pneumatici, seguire la seguente
tura di 10 °C. Questo deve essere
procedura:
9 Avvertenza
tenuto in considerazione quando si
1. Identificare il codice identificativo
controllano pneumatici caldi.
del motore. Dati del motore
Per pneumatici specifici la pres-
3 312.
sione dei pneumatici raccoman-
Sistema di rilevamento
data secondo quanto riportato
2. Identificare il pneumatico rispet-
nella tabella di pressione dei
perdita di pressione
tivo.
pneumatici può superare la pres-
pneumatici
Le targhette di pressione dei pneu-
sione massima dei pneumatici
matici mostrano tutte le possibili
Il sistema di rilevamento perdita di
come indicato sul pneumatico.
combinazioni di pneumatici 3 315.
pressione pneumatici controlla
Non superare mai la pressione
costantemente la velocità di rotazione
Per i pneumatici approvati per il
massima dei pneumatici riportata
delle quattro ruote e avvisa il condu-
proprio veicolo fare riferimento al
sullo pneumatico.
cente in caso di pressione bassa
Certificato di conformità EEC fornito
durante la marcia. Questo viene otte-
con il veicolo o ad altri documenti di
nuto confrontando la circonferenza di
registrazione nazionale.
rotolamento degli pneumatici con dei
valori di riferimento e altri segnali.
282
Cura del veicolo
In caso di perdita di pressione in uno
gio viene visualizzato nel Driver Infor-
degli pneumatici, la spia q si
mation Center. Impostare la pres-
accende, viene riprodotto un segnale
sione pneumatici corretta e riavviare
acustico e viene visualizzato un
il sistema. Se il malfunzionamento
messaggio di avvertimento nel Driver
continua ad essere segnalato, rivol-
Information Center.
gersi a un'officina. Non è possibile
utilizzare il sistema quando ABS o
In tal caso, ridurre la velocità ed
ESC ha un malfunzionamento o
evitare curve e frenate brusche. Non
mentre si usa una ruota di scorta
appena si ha l'opportunità di arrestare
temporanea. Dopo aver rimontato il
il veicolo in condizioni di sicurezza,
pneumatico, controllare la pressione
controllare la pressione pneumatici.
a pneumatici freddi e avviare il
Spia q 3 123.
sistema.
a) Veicoli senza sistema Infotain-
Dopo aver regolato la pressione
ment: Premere il pulsante q per
Inizializzazione del sistema
pneumatici, avviare il sistema per
3 secondi. Un segnale acustico
permettere alla spia di spegnersi,
conferma l'avvio.
In seguito ad una correzione della
quindi riavviarlo.
pressione pneumatici o al cambio di
b) Veicoli con sistema Infotain-
una ruota, è necessario avviare il
ment: Inizializzare il sistema di
Attenzione
sistema per permettere la memoriz-
rilevamento pneumatici sgonfi
zazione dei nuovi valori di circonfe-
nella personalizzazione del
Il sistema di rilevamento perdita
renza di riferimento:
veicolo 3 136.
pressione pneumatici segnala
1. Assicurarsi sempre che tutti e
4. L'azzeramento è confermato da
un'eventuale bassa pressione dei
quattro i pneumatici abbiano la
un'indicazione a comparsa.
pneumatici e non sostituisce la
corretta pressione 3 315.
regolare manutenzione degli
Una volta avviato, il sistema si calibra
stessi da parte del conducente.
2. Azionare il freno di staziona-
automaticamente con la nuova pres-
mento.
sione pneumatici durante la marcia.
In caso di anomalia del sistema, gli
3. Iniziare la procedura di inizializza-
Dopo un certo periodo di marcia, il
indicatori q e
R
appaiono
zione:
sistema adotta e monitora i nuovi
contemporaneamente o un messag-
valori di pressione.
Cura del veicolo
283
Controllare sempre la pressione
I pneumatici invecchiano anche se
quando i pneumatici sono freddi.
non vengono usati. Si consiglia di
sostituire i pneumatici ogni sei anni.
Il sistema deve essere riavviato se:
● La pressione pneumatici è
cambiata
Cambio di misura dei
● Le condizioni di carico del veicolo
pneumatici e dei cerchi
sono cambiate
Se si utilizzano pneumatici di misura
● Le ruote sono state cambiate di
diversa rispetto a quelli montati di
posizione o sostituite
fabbrica, può essere necessario
riprogrammare il sistema di rileva-
Il sistema non segnala immediata-
mento perdita di pressione pneuma-
mente lo scoppio o il rapido sgonfiag-
tici ed apportare altre modifiche al
gio di un pneumatico. Ciò è dovuto al
Il raggiungimento del limite legale di
veicolo.
tempo necessario ai relativi calcoli.
profondità minima del battistrada
(1,6 mm) è osservabile quando il
Sistema di rilevamento perdita pres-
battistrada è usurato fino a uno degli
sione pneumatici 3 281.
Profondità del battistrada
indicatori di usura del battistrada
Far sostituire l'etichetta recante la
Controllare con regolarità la profon-
(TWI). La loro posizione è indicata da
pressione dei pneumatici.
dità del battistrada.
contrassegni sul fianco del pneuma-
Per motivi di sicurezza i pneumatici
tico.
9 Avvertenza
vanno sostituiti quando la profondità
Se l'usura è maggiore sui pneumatici
del battistrada raggiunge i 2-3 mm
anteriori rispetto a quelli posteriori,
L'uso di pneumatici o ruote non
(4 mm per i pneumatici invernali).
scambiare periodicamente le ruote
adatti può causare incidenti e
Per ragioni di sicurezza si racco-
anteriori con quelle posteriori. Assi-
invalidare il permesso di circola-
manda che la profondità del batti-
curarsi che tutte le ruote abbiano lo
zione del veicolo.
strada dei pneumatici su un assale
stesso senso di rotazione come prima
non debba variare più di 2 mm.
dello scambio.
284
Cura del veicolo
Avviso
Copricerchi
Catene da neve
L'uso delle catene da neve e la
Utilizzare copricerchi e pneumatici
massima velocità consentita sono
approvati dalla Casa Madre per la
regolamentate dalla legislazione
vettura e conformi a tutti i requisiti
specifica del Paese.
relativi alle combinazioni di cerchi e
pneumatici.
9 Avvertenza
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa
Eventuali danni possono causare
Madre, i pneumatici devono essere
lo scoppio dei pneumatici.
senza protezione del bordo.
I copricerchi non devono ostacolare il
Quando si montano le catene da neve
raffreddamento dei freni.
seguire le istruzioni fornite dal produt-
tore delle catene da neve.
9 Avvertenza
Le catene da neve sono consentite
Dopo aver montato le catene da
soltanto sulle ruote anteriori. L'uso
neve, arrestare il veicolo dopo aver
L'uso di pneumatici o copricerchi
delle catene da neve non è consentito
percorso un breve tratto e accertarsi
non adatti può causare improvvise
sulla ruota di scorta.
che la le catene da neve siano serrate
perdite di pressione e conseguenti
correttamente.
Utilizzare solo catene da neve previ-
incidenti.
ste per essere utilizzate con il tipo di
pneumatico del veicolo:
Kit di riparazione dei
Veicoli con i cerchi in acciaio: Quando
si utilizzano i dadi di bloccaggio ruote,
● Per pneumatici da da 16 pollici,
pneumatici
non montare copricerchi.
utilizzare solo catene da neve
Danni di lieve entità al battistrada
con collegamento da 12 mm.
possono essere riparati con il kit di
● Per pneumatici da da 17 pollici,
riparazione dei pneumatici.
utilizzare solo catene da neve
Non rimuovere eventuali corpi estra-
König K-Summit Van K84.
nei dal pneumatico.
Cura del veicolo
285
Danni ai pneumatici di profondità

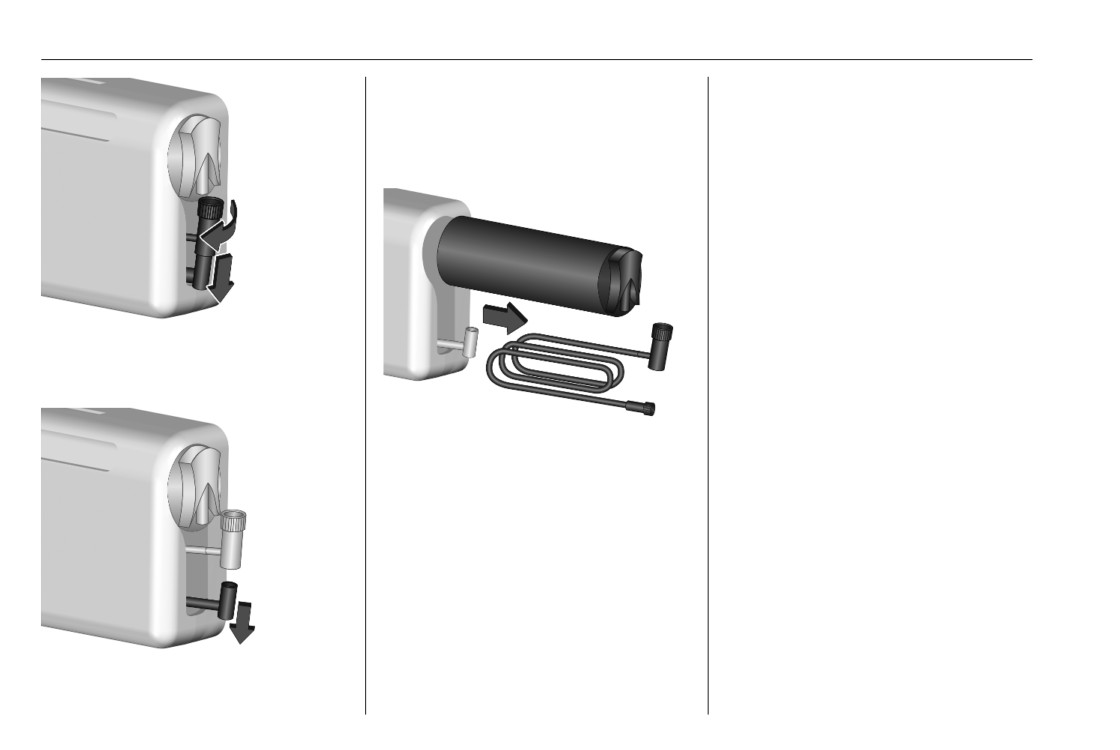

2. Estrarre il cavo elettrico e il flessi-
superiore a 4 mm o in corrispondenza
bile dell'aria dagli alloggiamenti
del bordo del fianco del pneumatico
nella base del kit.
non sono riparabili con il kit di ripara-
zione dei pneumatici.
9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro-
4. Svolgere completamente il flessi-
messi.
bile dell'aria e svitare il tappo
dall'estremità dello stesso. Colle-
In caso di pneumatici sgonfi:
3. Ruotare il selettore A in posizione
gare il flessibile alla valvola del
pneumatico difettoso.
Azionare il freno di stazionamento e
"sigillante". Controllare che l'inter-
inserire la prima, la retromarcia o la
ruttore B sia in posizione J.
posizione P.
Il kit di riparazione pneumatici si trova
nella cassetta degli attrezzi sotto il
sedile anteriore sinistro. Cassetta
degli attrezzi 3 277.
1. Rimuovere l'etichetta con il limite
di velocità dal kit di riparazione
pneumatici e posizionarla dove
possa essere vista dal condu-
cente.
286
Cura del veicolo
5. Collegare il cavo elettrico alla
8. Tutto il sigillante viene pompato
presa elettrica anteriore a 12 V del
nel pneumatico. Poi il pneumatico
veicolo3 105.
viene gonfiato.
Per evitare di scaricare la batteria
9. La pressione prescritta per il
si consiglia di lasciare il motore in
pneumatico si dovrebbe raggiun-
funzione.
gere entro dieci minuti.
Pressione dei pneumatici 3 315.
Quando si è raggiunta la pres-
sione corretta, spegnere il
compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
Scaricare la pressione pneumatici
entro dieci minuti, rimuovere il kit
in eccesso con il pulsante.
di riparazione dei pneumatici.
Non far funzionare il compressore
Spostare il veicolo facendo
per più di dieci minuti.
compiere un giro al pneumatico.
10. Distaccare il kit di riparazione dei
Ricollegare il kit di riparazione dei
pneumatici. Riporre il kit di ripara-
pneumatici e continuare la proce-
zione dei pneumatici nel vano di
6. Impostare l'interruttore bascu-
dura di gonfiaggio per dieci minuti.
carico.
lante presente sul compressore
Se ancora non si riesce a raggiun-
su I. Il pneumatico viene riempito
gere la pressione prescritta, signi-
11. Pulire l'eventuale sigillante in
di sigillante.
fica che il danno al pneumatico è
eccesso con un panno.
eccessivo per consentire la ripa-
7. Il manometro del compressore
razione in questo modo. Rivol-
indica brevemente un valore fino
gersi ad un'officina.
a 600 kPa (6 bar) mentre la
cartuccia del sigillante si svuota
(circa 30 s). Poi la pressione inizia
a scendere.
Cura del veicolo
287
impostarla sul valore corretto. In
attenzione alle informazioni sulla
caso contrario, non utilizzare il
conservazione del flacone di sigil-
veicolo. Rivolgersi a un'officina.
lante.
3 315
Sostituire la cartuccia di sigillante
Ripetere la procedura di controllo
usata. Smaltire il flacone come
pressione dopo aver percorso altri
previsto dalle norme applicabili.
10 km ma non più di dieci minuti
Il compressore e il sigillante
per assicurarsi che non vi sia una
possono essere utilizzati a partire da
perdita di pressione.
una temperatura di circa -30 °C.
Se la pressione è scesa al di sotto
Rimozione di tubo e cartuccia
di 150 kPa (1,5 bar), il veicolo non
deve essere usato. Rivolgersi ad
12. Iniziare immediatamente la guida,
un'officina.
in modo da distribuire uniforme-
13. Riporre il kit di riparazione dei
mente il sigillante nel pneumatico.
pneumatici nel vano di carico.
Dopo aver percorso circa 5 km ma
non oltre 10 minuti, fermarsi e
Avviso
controllare la pressione del pneu-
Le caratteristiche di guida del pneu-
matico. Ruotare il selettore del kit
matico riparato sono gravemente
sul simbolo della pompa aria.
compromesse, per cui è necessario
Collegare il flessibile dell'aria del
sostituire il pneumatico.
compressore alla valvola del
Se si sentono rumori anomali o se il
pneumatico. Gonfiare lo pneuma-
compressore si surriscalda,
tico come indicato in precedenza.
spegnere il compressore per almeno
Scaricare la pressione pneumatici
1. Ruotare il gruppo tubo a sinistra
30 minuti.
in eccesso tramite il pulsante
finché non sia a contatto con
Annotare la data di scadenza del kit.
presente sul kit.
l'unità.
Dopo questa data, la sua capacità di
Se la pressione pneumatici non è
sigillatura non è più garantita. Fare
scesa sotto 150 kPa (1,5 bar),
288
Cura del veicolo
3. Estrarre delicatamente il gruppo
Sostituzione delle ruote
tubo, quindi scollegare il connet-
Eseguire la seguente procedura, atte-
tore dal flessibile dell'aria ruotan-
nendosi a quanto indicato:
dolo di un quarto di giro in senso
antiorario.
Parcheggiare il veicolo su una
superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
Se necessario, posizionare un
cuneo sotto alla ruota diagonal-
mente opposta a quella da sosti-
tuire.
2. Scollegare il connettore dalla
Azionare il freno di staziona-
cartuccia ruotandolo di un quarto
mento e inserire la prima, la retro-
di giro in senso antiorario.
marcia o la posizione P.
Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
4. Rimuovere il flessibile dell'aria.
un pannello rigido (spessore
max. 1 cm pollici) sotto il marti-
Mantenere il kit verticale e svitare
netto.
la cartuccia dal basso.
Estrarre dal veicolo gli oggetti
5. Per montare la nuova cartuccia e
pesanti prima di sollevarlo con il
il nuovo tubo, eseguire queste
cric.
operazioni in senso inverso.
Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in-
terno persone o animali.
Non infilarsi mai sotto un veicolo
sollevato da un martinetto.
Cura del veicolo
289
● Non avviare il veicolo quando è
La coppia di serraggio per cerchi in
sollevato da un martinetto.
lega è di 125 Nm.
● Pulire i bulloni delle ruote prima
di avvitarli.
9 Avvertenza
Non ingrassare i bulloni di fissag-
gio.
La coppia di serraggio per cerchi in
acciaio è di 125 Nm.
Coppie di serraggio
Utilizzare i bulloni corretti per i rispet-
tivi cerchi.
Il braccio posteriore della piattaforma
Attenzione
di sollevamento è situato central-
Punti di sollevamento
mente sotto il relativo punto di solle-
Se sul veicolo sono montate delle
ruote in lega, stringere manual-
I punti di sollevamento illustrati si rife-
vamento.
mente i bulloni di bloccaggio
riscono all'utilizzo di bracci di solleva-
almeno per i primi cinque giri.
mento e martinetti per la sostituzione
degli pneumatici invernali / estivi.
Vi sono due tipi diversi di cerchi e
relativi di bulloni, a cui corrisponde
una coppia di serraggio diversa.
290
Cura del veicolo
Il braccio anteriore della piattaforma
2. Rimuovere la copertura del
Attenzione
di sollevamento è situato central-
bullone sulla soglia della portiera
mente sotto il relativo punto di solle-
superiore.
L'uso di una ruota di scorta più
vamento.
piccola delle altre ruote o in combi-
nazione con i pneumatici invernali
Ruota di scorta
può compromettere la guidabilità
La ruota di scorta è posizionata in un
della vettura. Far sostituire quanto
vano sotto il pianale del veicolo.
prima il pneumatico difettoso.
Gli attrezzi sono nella cassetta nel
Se il veicolo è dotato di gancio per
sedile anteriore di sinistra 3 277.
rimorchio, sollevare il retro del veicolo
Usare il martinetto solo nelle posizioni
su uno dei punti di sollevamento
di sollevamento specificate 3 288.
posteriori del veicolo per facilitare
La ruota di scorta può essere classi-
l'accesso alla ruota di scorta.
ficata come ruotino di scorta, in base
1. A seconda della versione, aprire il
alla sua misura rispetto alle altre ruote
portellone posteriore o le porte
3. Posizionare la chiave sul bullone
e alle normative vigenti in materia. In
posteriori.
esagonale. Girare la chiave in
questo caso si applica un limite
senso antiorario finché il porta-
massimo di velocità, nonostante
ruota di scorta è sufficientemente
questo non sia indicato sulla ruota di
basso da consentire lo sgancio
scorta.
del fermo.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta-
mente. Non usare il ruotino di scorta
per periodi prolungati.















Content      ..     11      12      13      14     ..
