Opel Zafira Life (2022). Manuale del proprietario - 12





Guida e funzionamento
247
Tipo A
3. Inserire la serratura nell'apertura
e bloccarlo con la chiave corri-
spondente.
Attenzione
4. Applicare il cappuccio.
Quando si viaggia senza rimor-
5. Agganciare il rimorchio.
chio, rimuovere il gancio di traino.
Montaggio della barra del gancio di
traino
2. Inserire il gancio di traino nella
fessura e spingere con forza fino
all'arresto.
6. Collegare il connettore del rimor-
chio alla presa.
1. Ruotare l'attacco verso il basso.
Estrarre il cappuccio.
248
Guida e funzionamento
3. Rimuovere il rimorchio.
5. Inserire la chiave nella serratura,
sbloccarla e rimuoverla dall'aper-
tura.
7. Fissare il cavo di sicurezza all'oc-
chiello del rimorchio.
4. Estrarre il cappuccio.
9 Avvertenza
6. Muovere 1 a sinistra e mantenerlo
premuto, spingere 2 indietro e
Il traino di un rimorchio è consen-
rimuovere la sfera di aggancio.
tito solo con il gancio di traino
7. Ruotare l'attacco verso l'alto.
installato correttamente. Se il
Applicare il cappuccio.
gancio di traino non si innesta
correttamente, rivolgersi ad un'of-
Tipo B
ficina.
1. Ruotare l'attacco verso il basso.
Smontaggio della barra del gancio di
2. Agganciare il rimorchio.
traino
1. Disconnettere il connettore del
rimorchio.
2. Slacciare il cavo di sicurezza.
Guida e funzionamento
249

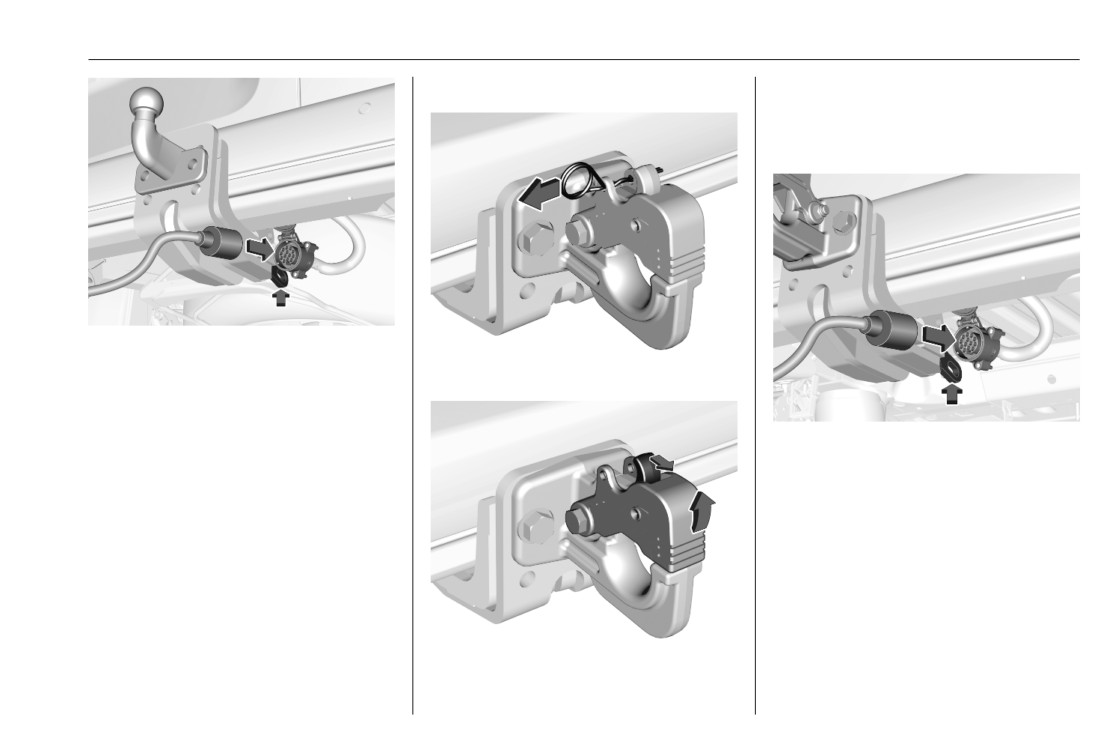

Tipo C
3. Ruotare l'attacco verso il basso.
4. Collegare il rimorchio, chiudere
l'anello di traino e riposizionare il
perno.
3. Collegare il connettore del rimor-
chio alla presa e fissare il cavo di
1. Rimuovere il perno di sicurezza.
sicurezza all'occhiello del rimor-
chio.
5. Collegare il connettore del rimor-
chio alla presa e allacciare il cavo
di sicurezza all'occhiello del rimor-
chio.
Tipo D
1. Ruotare l'attacco verso il basso.
2. Agganciare il rimorchio.
2. Tirare la leva e aprire l'anello di
traino.
250
Guida e funzionamento
Il controllo della stabilità per il traino è
una funzione del Controllo elettronico
della stabilità 3 195.

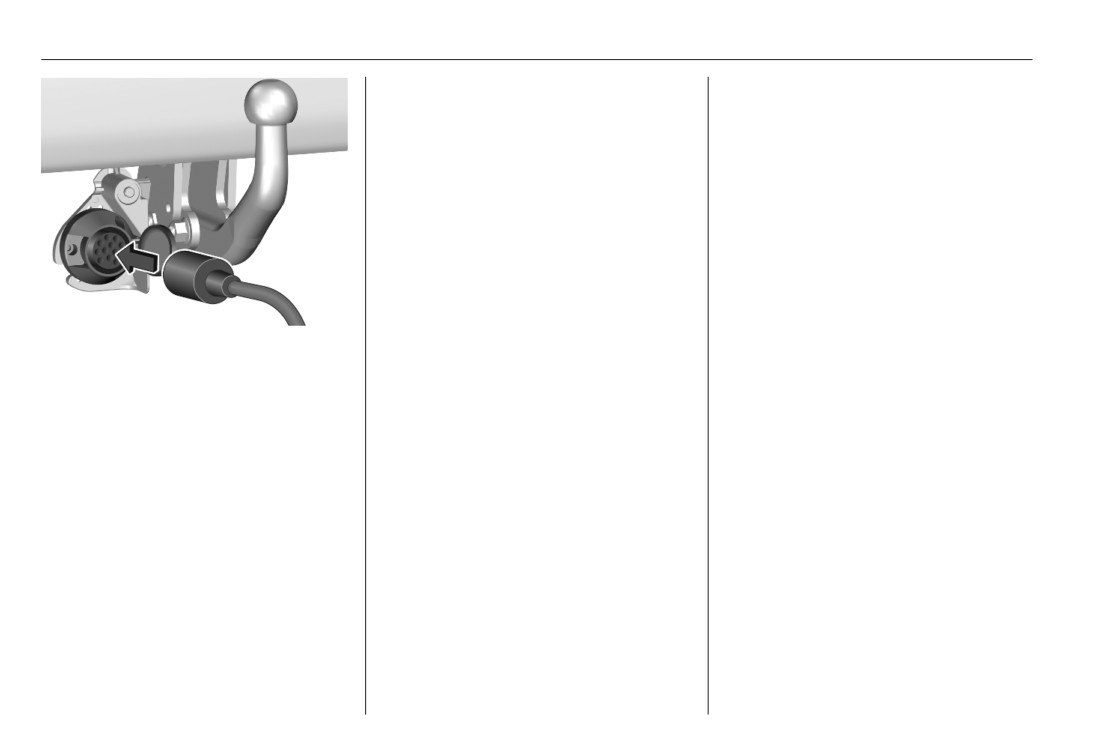

3. Collegare il connettore del rimor-
chio alla presa e fissare il cavo di
sicurezza all'occhiello del rimor-
chio.
Controllo della stabilità per il
traino
Se il sistema rileva movimento di
sbandamento, viene ridotta la
potenza del motore e il complessivo
veicolo / rimorchio viene frenato selet-
tivamente finché lo sbandamento non
cessa. Durante il funzionamento del
sistema, mantenere il volante il più
possibile fermo.
Cura del veicolo
251
Indicatori di direzione laterali ... 271
Traino
296
Cura del veicolo
Terza luce di arresto
271
Traino del veicolo
296
Luci della targa
272
Traino di un altro veicolo
297
Luci interne
273
Cura delle parti esterne e in-
Informazioni generali
252
Impianto elettrico
274
terne
298
Accessori e modifiche alla
Fusibili
274
Cura delle parti esterne
298
vettura
252
Scatola portafusibili nel vano
Cura dell'abitacolo
300
Rimessaggio del veicolo
252
motore
275
Tappetini
301
Demolizione dei veicoli
254
Scatola portafusibili nel quadro
strumenti
275
Controlli del veicolo
254
Esecuzione dei lavori
254
Attrezzi per il veicolo
277
Cofano
255
Attrezzi
277
Olio motore
256
Ruote e pneumatici
280
Liquido di raffreddamento del
Pneumatici invernali
280
motore
257
Denominazione dei
Liquido di lavaggio
258
pneumatici
280
Freni
258
Pressione dei pneumatici
280
Liquido dei freni
258
Sistema di rilevamento perdita di
Batteria veicolo
259
pressione pneumatici
281
Spurgo del sistema di
Profondità del battistrada
283
alimentazione diesel
261
Cambio di misura dei pneumatici
Sostituzione delle spazzole
e dei cerchi
283
tergicristalli
262
Copricerchi
284
Sostituzione delle lampadine
262
Catene da neve
284
Fari alogeni
262
Kit di riparazione dei
Fari allo xeno
266
pneumatici
284
Fendinebbia anteriori
267
Sostituzione delle ruote
288
Indicatori di direzione anteriori
267
Ruota di scorta
290
Luci posteriori
268
Avviamento di emergenza
294
252
Cura del veicolo
Informazioni generali
Rimessaggio del veicolo
Attenzione
Rimessaggio prolungato (veicolo
Accessori e modifiche alla
Quando si trasporta il veicolo su
non elettrico)
vettura
un treno o su un veicolo per il recu-
pero, i paraschizzi potrebbero
Se il veicolo deve essere parcheg-
Consigliamo l'uso di ricambi e acces-
subire danni.
giato per diversi mesi:
sori originali e componenti omologati
realizzati appositamente per il veicolo
Lavare e incerare il veicolo.
Coperture di protezione contro il
in questione. Non possiamo fornire
Far controllare la cera protettiva
freddo
alcuna garanzia sull'affidabilità di altri
del vano motore e del sotto-
prodotti, anche se omologati a norma
Per evitare l'accumulo di neve sulla
scocca.
o approvati in altro modo.
ventola di raffreddamento del radia-
Pulire e proteggere opportuna-
Eventuali modifiche, trasformazioni o
tore, si consiglia di installare delle
mente le tenute in gomma.
altre variazioni effettuate alle caratte-
coperture di protezione amovibili.
Riempire il serbatoio completa-
ristiche del veicolo standard
Le coperture di protezione devono
mente.
(comprese, senza limitazione, modi-
essere installate da personale quali-
fiche al software, modifiche alle unità
Cambiare l'olio motore.
ficato, rivolgersi ad un'officina.
di controllo elettroniche) possono
Scaricare il serbatoio del liquido
invalidare la garanzia offerta da Opel.
di lavaggio.
Attenzione
Inoltre tali modifiche potrebbero
Controllare l'antigelo del liquido
influire sui sistemi di assistenza al
Le coperture protettive vanno
di raffreddamento ed anticorro-
conducente, sul consumo di carbu-
rimosse qualora si verifichi una
sione.
rante, sulle emissioni di CO2 e altre
delle seguenti condizioni:
Regolare la pressione dei pneu-
emissioni del veicolo e far sì che il
● La temperatura ambientale
matici al valore specificato per il
veicolo non sia più conforme al
supera i 10 °C.
pieno carico.
permesso di utilizzo, avendo effetto
così anche sulla validità dell'immatri-
● Il veicolo viene trainato.
colazione.
● Si conduce il veicolo ad una
velocità superiore ai 120 km/m.
Cura del veicolo
253
Parcheggiare il veicolo in un
Controllare l'antigelo del liquido
Conservare sempre il veicolo in
luogo asciutto e ben ventilato.
di raffreddamento ed anticorro-
un luogo con temperature
Innestare la prima o la retromar-
sione.
comprese tra -10 °C e 30 °C.
cia, oppure portare la leva
Regolare la pressione dei pneu-
Tenere il veicolo a temperature
selettrice in P. Impedire che il
matici al valore specificato per il
estreme potrebbe causare danni
veicolo si possa spostare.
pieno carico.
alla batteria ad alta tensione.
Non azionare il freno di staziona-
Parcheggiare il veicolo in un
Rimuovere il cavo negativo (-)
mento.
luogo asciutto e ben ventilato.
nero dalla batteria del veicolo a
Aprire il cofano, chiudere tutte le
Innestare la prima o la retromar-
12 V e attaccare un caricabatte-
portiere e bloccare il veicolo.
cia, oppure portare la leva selet-
rie rapido ai terminali della batte-
trice in P. Impedire che il veicolo
ria del veicolo o mantenere i cavi
Scollegare il morsetto dal termi-
si possa spostare.
della batteria del veicolo a 12 V
nale negativo della batteria del
collegati e caricare dai terminali
veicolo. Notare che tutti i sistemi
Non azionare il freno di staziona-
positivo (+) e negativo (-) del
sono disattivati, come ad esem-
mento.
vano motore.
pio l'impianto di allarme antifurto.
Aprire il cofano, chiudere tutte le
Ogni tre mesi, controllare lo stato
portiere e bloccare il veicolo.
Rimessaggio prolungato (veicolo
di carica della batteria del. Se lo
Fino a quattro settimane
elettrico)
stato di carica della batteria è
Inserire la spina del cavo di carica.
sotto il 30 percento, ricaricare la
Se il veicolo deve essere parcheg-
Da quattro settimane a dodici mesi
batteria fino al 30 percento.
giato per diversi mesi:
● Scaricare la batteria ad alta
● Lavare e incerare il veicolo.
tensione fino a quando resti il 30
● Far controllare la cera protettiva
percento sull'indicatore di carica
del vano motore e del sotto-
della batteria (simbolo batteria)
scocca.
sul quadro strumenti.
● Pulire e proteggere opportuna-
● Non inserire la spina del cavo di
mente le tenute in gomma.
carica.
● Scaricare il serbatoio del liquido
di lavaggio.
254
Cura del veicolo
Rimessa in funzione (veicolo non
● Controllare la pressione dei
Controlli del veicolo
elettrico)
pneumatici.
● Riempire il serbatoio del liquido
Esecuzione dei lavori
Se il veicolo deve essere rimesso in
di lavaggio.
funzione:
● Controllare il livello del liquido di
Collegare il morsetto al terminale
raffreddamento.
negativo della batteria del
veicolo. Inizializzare gli alzacri-
● Se necessario rimontare la targa.
stalli elettrici 3 44.
Controllare la pressione dei
Demolizione dei veicoli
pneumatici.
Le informazioni sui centri di demoli-
Riempire il serbatoio del liquido
zione e sul riciclaggio dei veicoli da
di lavaggio.
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
Controllare il livello dell'olio
legge. Affidare questi lavori solo ad
motore.
un centro di riciclaggio autorizzato.
Controllare il livello del liquido di
raffreddamento.
9
Avvertenza
Se necessario rimontare le
targhe.
Eseguire i controlli nel vano
motore solo con l'accensione
Rimessa in funzione (veicolo
disinserita.
elettrico)
La ventola di raffreddamento può
entrare in funzione anche con l'ac-
Se il veicolo deve essere rimesso in
censione disinserita.
funzione:
● Collegare il morsetto al terminale
negativo della batteria del veicolo
a 12 V. Inizializzare gli alzacri-
stalli elettrici 3 44.
Cura del veicolo
255
scottature e persino morte. I
9 Pericolo
Attenzione
componenti ad alta tensione nel
Il sistema di accensione utilizza
veicolo possono essere sottoposti
Versione elettrica o ibrida:
una tensione estremamente alta.
ad assistenza solo da tecnici con
Anche piccole quantità di contami-
Non toccare.
addestramento speciale.
nanti nei liquidi possono causare
I componenti ad alta tensione
danni agli impianti del veicolo. Non
sono identificati da etichette. Non
consentire ai contaminanti di
rimuovere, aprire, smontare o
venire in contatto con liquidi, tappi
modificare tali componenti. Il cavo
serbatoio o astine di misurazione
ad alta tensione o il relativo
del livello.
cablaggio ha una copertura aran-
cio. Non ispezionare, manomet-
Cofano
tere, tagliare o modificare cavi o
cablaggio ad alta tensione.
9 Pericolo
Apertura
Apertura della portiera del condu-
Versione elettrica o ibrida:
9 Avvertenza
cente.
Non tentare mai di eseguire da soli
la manutenzione di componenti ad
Versione elettrica o ibrida:
alta tensione. Potreste venire feriti
Eseguire i controlli del vano
e il veicolo potrebbe essere
motore solo a veicolo spento.
danneggiato. La manutenzione e
La ventola di raffreddamento
la riparazione di questi compo-
potrebbe iniziare a funzionare
nenti ad alta tensione dovrebbero
anche se il veicolo è spento.
essere effettuati da un tecnico di
assistenza addestrato con le
adeguate conoscenze e stru-
menti. L'esposizione all'alta
tensione potrebbe causare shock,
256
Cura del veicolo
Tirare la leva di sblocco e riportarla
Bloccare l'asta di supporto del
Il controllo va effettuato con il veicolo
alla posizione originale.
cofano.
su una superficie piana. Il motore
deve essere a temperatura di eserci-
Chiusura
zio e deve essere stato spento per
almeno 5 minuti.
Prima di chiudere il cofano, spingere
l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan-
cio per evitare ammaccature.
Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Olio motore
Controllare manualmente il livello
Le astine di livello variano a seconda
dell'olio motore a intervalli regolari per
del tipo di motore.
prevenire danni al motore. Verificare
che sia utilizzato l'olio motore
corretto.
Liquidi e lubrificanti raccomandati
3 306.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Cura del veicolo
257
Rabboccare se il livello dell'olio
Attenzione
motore è sceso sotto il segno MIN.
Si consiglia di utilizzare olii motore
Utilizzare solo antigelo approvato.
della stessa qualità di quello utilizzato
per l'ultimo cambio dell'olio.
Liquido di raffreddamento e antigelo
Il livello dell'olio motore non deve
3 306.
superare il segno MAX dell'astina di
livello.
Livello del liquido di
raffreddamento
Attenzione
Attenzione
L'olio motore rifornito in eccesso
Estrarre l'astina di livello, pulirla, rein-
deve essere rimosso scaricandolo
Un livello troppo basso del liquido
serirla completamente, estrarla di
o aspirandolo. Se l'olio supera il
di raffreddamento può causare
nuovo e leggere il livello dell'olio
livello massimo consentito, non
danni al motore.
motore.
avviare il veicolo e rivolgersi ad
un'officina.
Capacità 3 314.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento riempito in
fabbrica assicura una protezione anti-
gelo fino a circa -37 °C.
258
Cura del veicolo
Quando il sistema di raffreddamento
Liquido di lavaggio
Freni
è freddo, il livello del liquido di raffred-
Quando lo spessore delle guarnizioni
damento dovrebbe essere al di sopra
dei freni è minimo, durante la frenata
del segno MIN. Rabboccare se il
si sente un fischio.
livello è basso.
È possibile proseguire il viaggio ma si
9 Avvertenza
devono sostituire le guarnizioni dei
freni appena possibile.
Lasciar raffreddare il motore prima
Dopo il montaggio di nuove guarni-
di aprire il tappo. Aprire il tappo
zioni dei freni, evitare frenate brusche
con cautela, lasciando fuoriuscire
durante i primi viaggi.
lentamente la pressione.
Liquido dei freni
Per il rabbocco usare una miscela 1:1
di liquido refrigerante concentrato e
Riempire con acqua pulita miscelata
acqua di rubinetto. Se non c'è liquido
9 Avvertenza
con la giusta quantità di soluzione
refrigerante concentrato disponibile,
detergente per cristalli approvato
Il liquido dei freni è tossico e corro-
usare solo l'acqua di rubinetto. Chiu-
contenente antigelo.
sivo. Evitare il contatto con occhi,
dere il tappo e serrarlo saldamente.
pelle, tessuti e superfici verniciate.
Rivolgersi ad un'officina per far
Attenzione
controllare la concentrazione dell'an-
tigelo e riparare la causa della perdita
Solo un liquido di lavaggio con una
del liquido refrigerante.
concentrazione sufficiente di anti-
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 306.
Cura del veicolo
259
avviamenti del motore possono scari-
Sostituire la batteria del veicolo
care la batteria. Utilizzare i dispositivi
Avviso
elettrici solo se necessario.
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva-
zione temporanea o una malfun-
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
Le batterie non devono essere smal-
fori di ventilazione aperti nelle vici-
tite con i rifiuti domestici. Ma presso
nanze del terminale positivo. Se un
gli appositi centri di raccolta e riciclag-
foro di ventilazione è aperto in questa
Il livello del liquido dei freni deve
gio.
zona, deve essere chiuso con un
essere compreso tra i segni
tappo, e la ventilazione vicino al
DANGER e MAX.
Se il veicolo non viene utilizzato per
terminale negativo deve essere
oltre quattro settimane, la batteria
Se il livello del liquido è inferiore a
aperta.
potrebbe scaricarsi. Scollegare il
DANGER, rivolgersi a un officina.
morsetto dal terminale negativo della
Assicurarsi che la batteria venga
Liquido dei freni e della frizione
batteria del veicolo.
sempre sostituita con un'altra dello
3 306.
stesso tipo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
La batteria del veicolo deve essere
Batteria veicolo
sia disinserita.
sostituita presso un'officina.
La batteria del veicolo non richiede
Dispositivo salvacarica della batteria
Sistema Start-stop 3 173.
manutenzione, a condizione che lo
3 152.
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
260
Cura del veicolo
Ricaricare la batteria del veicolo
Potenziatore al minimo
Significato dei simboli:
Se la batteria del veicolo necessita di
Non avvicinare scintille o fiamme
9 Avvertenza
ricarica, l'amperaggio dell'alternatore
libere e non fumare.
deve essere aumentato. A tal scopo
Proteggere sempre gli occhi. I
Su veicoli dotati di sistema start-
viene attivato un potenziatore al
gas esplosivi possono provocare
stop, accertarsi che il potenziale di
minimo, che può emettere un certo
cecità o infortuni.
carica non superi 14,6 V quando si
rumore.
Tenere la batteria del veicolo
utilizza un caricabatterie. Altri-
Compare un messaggio di segnala-
fuori dalla portata dei bambini.
menti la batteria del veicolo
zione nel Driver Information Centre.
potrebbe danneggiarsi.
La batteria del veicolo contiene
Presa di corrente
acido solforico, che potrebbe
Avviamento di emergenza 3 294.
Le prese di corrente si disattivano in
causare cecità o lesioni gravi.
caso di bassa tensione della batteria
Consultare il manuale d'uso per
Dispositivo salva-carica
del veicolo.
ulteriori informazioni.
Batteria scarica
Il gas esplosivo può essere
Etichetta di avvertimento
Quando la tensione della batteria del
presente nelle vicinanze della
veicolo è troppo bassa, nel Driver
batteria veicolo.
Information Center viene visualizzato
Funzioni di riscaldamento
un messaggio.
Mentre si è alla guida, la funzione di
Avviso
riduzione del carico disattiva tempo-
Certe funzioni di riscaldamento indi-
raneamente altre funzioni come l'aria
viduali, come il riscaldamento del
condizionata, il riscaldamento del
sedile o del volante, possono dive-
lunotto e del volante, ecc.
nire temporaneamente non disponi-
bili in caso di limiti al carico elettrico.
Queste funzioni vengono riattivate
Le funzioni saranno nuovamente
automaticamente non appena le
disponibili dopo qualche minuto.
condizioni lo permettano.
Cura del veicolo
261
Modalità di risparmio energetico
Se il motore non si avvia dopo un
Spurgo del sistema di
breve tempo, ripetere la procedura.
Questa modalità disattiva i dispositivi
alimentazione diesel
elettrici per evitare che la batteria del
Se il serbatoio è stato svuotato
Motore DV6DU
veicolo si scarichi eccessivamente.
completamente, è necessario spur-
1. Aprire il cofano motore.
Tali dispositivi, come ad esempio il
gare l'impianto di alimentazione
sistema Infotainment, i tergicristallo, i
diesel. La procedura di spurgo è
2. Se necessario sganciare la coper-
fari anabbaglianti, le luci di cortesia
diversa a seconda dei tipi di motore
tura del motore per accedere alla
ecc. si possono utilizzare fino a un
3 312. Riempire con almeno cinque
pompa di adescamento.
massimo di circa 40 minuti dal disin-
litri di carburante diesel prima di
3. Azionare ripetutamente la pompa
serimento dell'accensione.
iniziare la procedura di spurgo.
di adescamento finché non si perce-
pisca una certa resistenza (potrebbe
Disattivare la modalità risparmio
Motori DV5RUCd, DV5RUC
essere percepibile alla prima pres-
energetico
sione).
La modalità risparmio energetico si
1. Inserire l'accensione.
disattiva automaticamente al riavvio
2. Attendere 1 minuto e spegnere il
4. Tentare di avviare il motore. Se il
del motore. Per ottenere una carica
quadro.
motore non si avvia dopo un breve
sufficiente, far girare il motore:
periodo, attendere circa 15 secondi
3. Tentare di avviare il motore.
prima di ritentare. Se il motore non si
● per meno di 10 minuti per utiliz-
Se il motore non si avvia dopo un
avvia dopo alcuni tentativi, ripetere il
zare i dispositivi elettrici per circa
breve tempo, ripetere la procedura.
passaggio 3 e ritentare di avviare il
5 minuti
motore.
● per più di 10 minuti per utilizzare
Motori DW10FEU, DW10FD,
5. Posizionare la copertura del
i dispositivi elettrici fino a circa
DW10FDCU, DW10F
motore e agganciarla.
30 minuti
1. Inserire l'accensione.
6. Chiudere il cofano.
2. Attendere 6 secondi e spegnere il
quadro.
3. Ripetere i passaggi 1 e 2 per dieci
volte.
4. Tentare di avviare il motore.
262
Cura del veicolo
Abbassare con cautela il braccio del
Sostituzione delle spazzole
Sostituzione delle
tergicristallo.
tergicristalli
lampadine
Finestrino posteriore
Parabrezza
Prima di sostituire una lampadina,
assicurarsi che tutte le luci esterne e
interne e l'accensione siano disatti-
vate. Tutte le portiere devono essere
chiuse.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in-
Sollevare il braccio del tergicristallo.
terno del vano motore.
Disinserire l'accensione.
Sganciare la spazzola del tergicri-
Controllo delle lampadine
Entro 1 minuto dal disinserimento
stallo come mostrato in figura e
dall'accensione, attivare la leva dei
rimuoverla.
Dopo la sostituzione delle lampadine
tergicristalli per portarli in posizione
Fissare la spazzola leggermente
accendere il quadro, azionare e
verticale sul parabrezza.
angolata rispetto al braccio del tergi-
controllare le luci.
Sollevare il braccio del tergicristallo
cristallo e premere finché non scatta
finché non si trovi in posizione solle-
in posizione.
Fari alogeni
vata, disinserire e rimuovere la spaz-
Abbassare con cautela il braccio del
Indicatori di direzione anteriori
zola.
tergicristallo.
3 267.
Fissare la spazzola al braccio del
Le illustrazioni mostrano il gruppo fari
tergicristallo e premere finché non
di destra.
scatta in posizione.
Cura del veicolo
263
Anabbaglianti
2. Spingere la chiusura e rimuovere
il portalampada dall'alloggia-
mento del riflettore.
La lampadina dell'anabbagliante si
trova nell'alloggiamento esterno (2)
1. Rimuovere la copertura protettiva.
La lampadina dell'abbagliante si trova
nell'alloggiamento interno (1)
3. Rimuovere la lampadina dal
portalampada e sostituirla.
La lampadina della luce di parcheggio
si trova nell'alloggiamento di destra
4. Inserire il portalampada nell'allog-
(1)
giamento del riflettore.
La lampadina delle luci diurne si trova
5. Aggiustare la copertura.
nell'alloggiamento esterno (2)
264
Cura del veicolo
Abbaglianti
2. Spingere la chiusura e rimuovere
Luci di parcheggio
il portalampada dall'alloggia-
mento del riflettore.
Estrarre il portalampada dall'al-
loggiamento del riflettore.
1. Rimuovere la copertura protettiva.
1. Rimuovere la copertura protettiva.
3. Rimuovere la lampadina dal
portalampada e sostituirla.
4. Inserire il portalampada nell'allog-
giamento del riflettore.
5. Aggiustare la copertura.
Cura del veicolo
265
2. Premere sui fermi del portalam-
Luci diurne
2. Premere sui fermi del portalam-
pada per staccare ed estrarre il
pada per staccare ed estrarre il
portalampada dal riflettore.
portalampada dal riflettore.
1. Rimuovere la copertura protettiva.
3. Tirare per rimuovere la lampadina
3. Tirare per rimuovere la lampadina
dal portalampada.
dal portalampada.
4. Sostituire e inserire la nuova
4. Sostituire e inserire la nuova
lampadina nel portalampada.
lampadina nel portalampada.
5. Inserire il portalampada nell'allog-
5. Inserire il portalampada nell'allog-
giamento.
giamento.
Luci diurne con LED
Il gruppo luci diurne nell'area del
paraurti inferiore è stato progettato
con LED. In caso di LED difettosi, farli
sostituire da un'officina.
266
Cura del veicolo
Fari allo xeno
Anabbaglianti
Indicatori di direzione anteriori
9 Pericolo
3 267.
Le illustrazioni mostrano il gruppo fari
I fari allo xeno funzionano con
di destra.
tensione elettrica estremamente
elevata. Non toccare. Far sosti-
tuire le lampadine da un'officina.
Abbaglianti
2. Spingere la chiusura e rimuovere
il portalampada dall'alloggia-
mento del riflettore.
Estrarre il portalampada dall'al-
loggiamento del riflettore.
La lampadina dell'anabbagliante si
trova nell'alloggiamento esterno (2)
La lampadina dell'abbagliante si trova
nell'alloggiamento interno (1)
1. Rimuovere la copertura protettiva.
Cura del veicolo
267
3. Rimuovere la lampadina dal
4. Smontare e riposizionare l'unità
portalampada e sostituirla.
lampada e collegare il connettore.
Attenzione: Lampada e portalam-
4. Inserire il portalampada nell'allog-
pada sono un unico pezzo e
giamento del riflettore.
devono essere sostituiti insieme.
5. Aggiustare la copertura.
5. Inserire il portalampada nel
gruppo ottico ruotando in senso
Fendinebbia anteriori
orario e bloccare.
6. Montare il gruppo ottico serrando
le due viti.
7. Montare e agganciare la coper-
tura.
2. Ruotare il portalampada in senso
antiorario e rimuoverlo dal gruppo
ottico.
Indicatori di direzione
anteriori
Le illustrazioni mostrano il gruppo fari
di destra.
1. Svitare e rimuovere la copertura
pavimento inferiore.
3. Disinserire il connettore a spina
tirando sulla linguetta di fermo.
268
Cura del veicolo
3. Premere la lampadina legger-
mente verso il basso, girarla in
senso antiorario ed estrarla dal
portalampada.
4. Sostituire e inserire la nuova
lampadina nel portalampada
ruotando in senso orario.
5. Inserire il portalampada nel riflet-
tore e ruotarlo in senso orario.
Luci posteriori
La lampadina dell'indicatore di dire-
2. Ruotare il portalampada in senso
Gruppo ottico posteriore
zione si trova nell'alloggiamento di
antiorario per sbloccarlo ed
destra (1)
estrarlo dal riflettore.
Tutti i tipi di carrozzeria eccetto la
cabina con piattaforma
1. Rimuovere la copertura protettiva.















Content      ..     10      11      12      13     ..
