Nissan Titan (2019 year). Instruction - part 33

XD King Cab® models

Models

Units: in (mm)

Overall Length:

S and SV

230.5 (5,854.7)

Pro-4X

231.3 (5876.1)

Overall width:

S and SV

79.5 (2,020)

Pro-4X

80.7 (2,049)

Overall height:

2WD S and SV with diesel engine

77.7 (1,974)

2WD S and SV with gasoline engine

77.8 (1,975.9)

4WD S and SV with diesel engine

77.7 (1,974)

4WD S and SV with gasoline engine

77.8 (1,975.9)

4WD Pro-4X with diesel engine

78.1 (1,983)

4WD Pro-4X with gasoline engine

78.1 (1,987.7)

Front Track:

S and SV

68.4 (1,738)

Pro-4X

68.6 (1,743)

Rear Track:

S and SV

68.4 (1,737)

Pro-4X

68.6 (1,742)

Wheelbase:

139.8 (3,550)

Gross vehicle weight rating:

Refer to the “F.M.V.S.S./C.M.V.S.S. certification label” on
the center pillar between the driver’s side front and
rear doors.

Gross axle weight rating:
Front:
Rear:

Technical and consumer information

10-17

When planning to drive your NISSAN ve-
hicle in another country, you should first
find out if the fuel available is suitable for
your vehicle's engine.

Using fuel with an octane rating that is too
low may cause engine damage. All gaso-
line vehicles must be operated with un-
leaded gasoline. Therefore, avoid taking
your vehicle to areas where appropriate
fuel is not available.

When transferring the registration of
your vehicle to another country, state,
province or district, it may be necessary
to modify the vehicle to meet local laws
and regulations.

The laws and regulations for motor vehicle
emission control and safety standards
vary according to the country, state, prov-
ince or district; therefore, vehicle specifica-
tions may differ.

When any vehicle is to be taken into an-
other country, state, province or district
and registered, its modifications, trans-
portation and registration are the re-
sponsibility of the user. NISSAN is not re-
sponsible for any inconvenience that
may result.

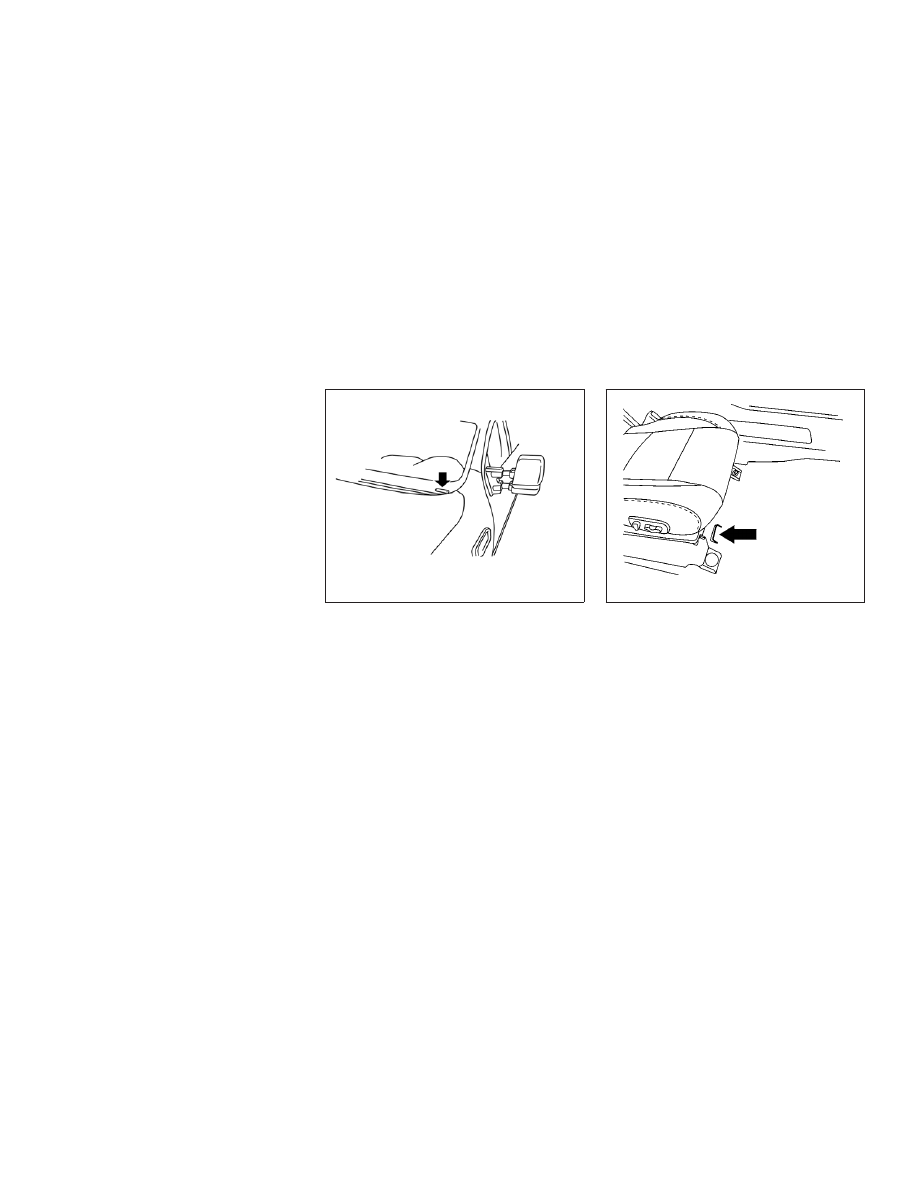

VEHICLE IDENTIFICATION NUMBER
(VIN) PLATE

The vehicle identification number (VIN)
plate is attached as shown. This number is
the identification for your vehicle and is
used in the vehicle registration.

VEHICLE IDENTIFICATION NUMBER
(chassis number)

The vehicle identification number is lo-
cated as shown.

LTI2195

LTI0086

WHEN TRAVELING OR REGISTERING
IN ANOTHER COUNTRY

VEHICLE IDENTIFICATION

10-18

Technical and consumer information

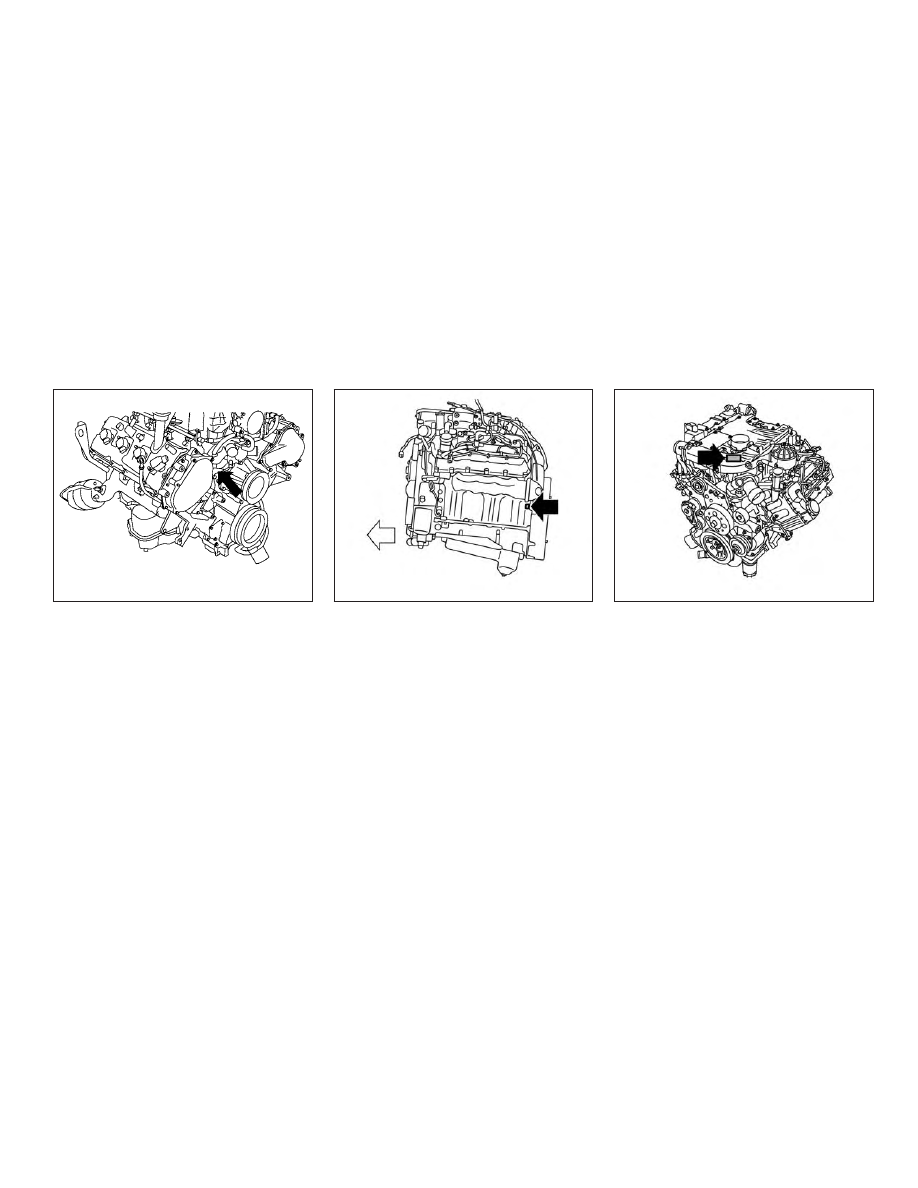

ENGINE SERIAL NUMBER

The engine serial number is stamped on
the engine as shown.

VK56VD

WTI0095

Cummins 5.0L

LTI2383

Cummins 5.0L

LTI2155

Technical and consumer information

10-19

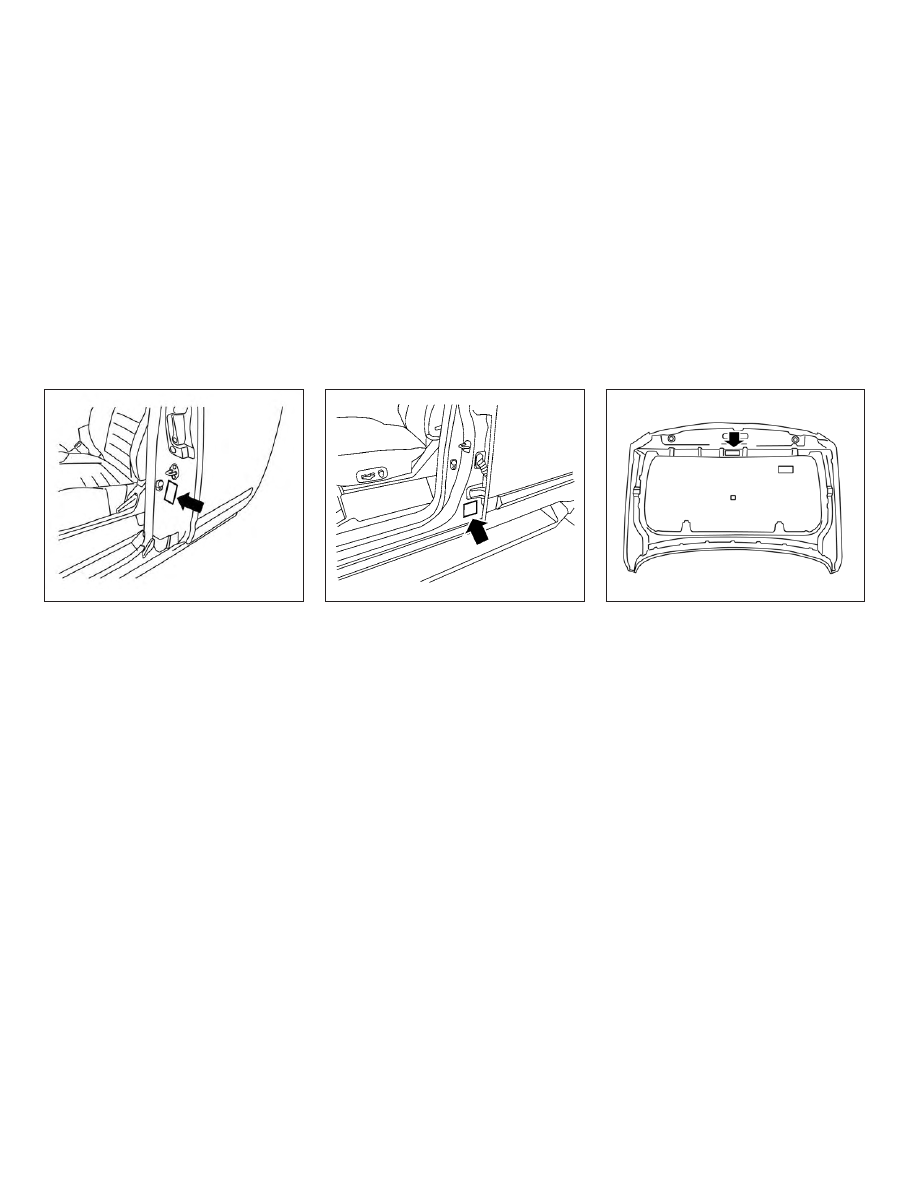

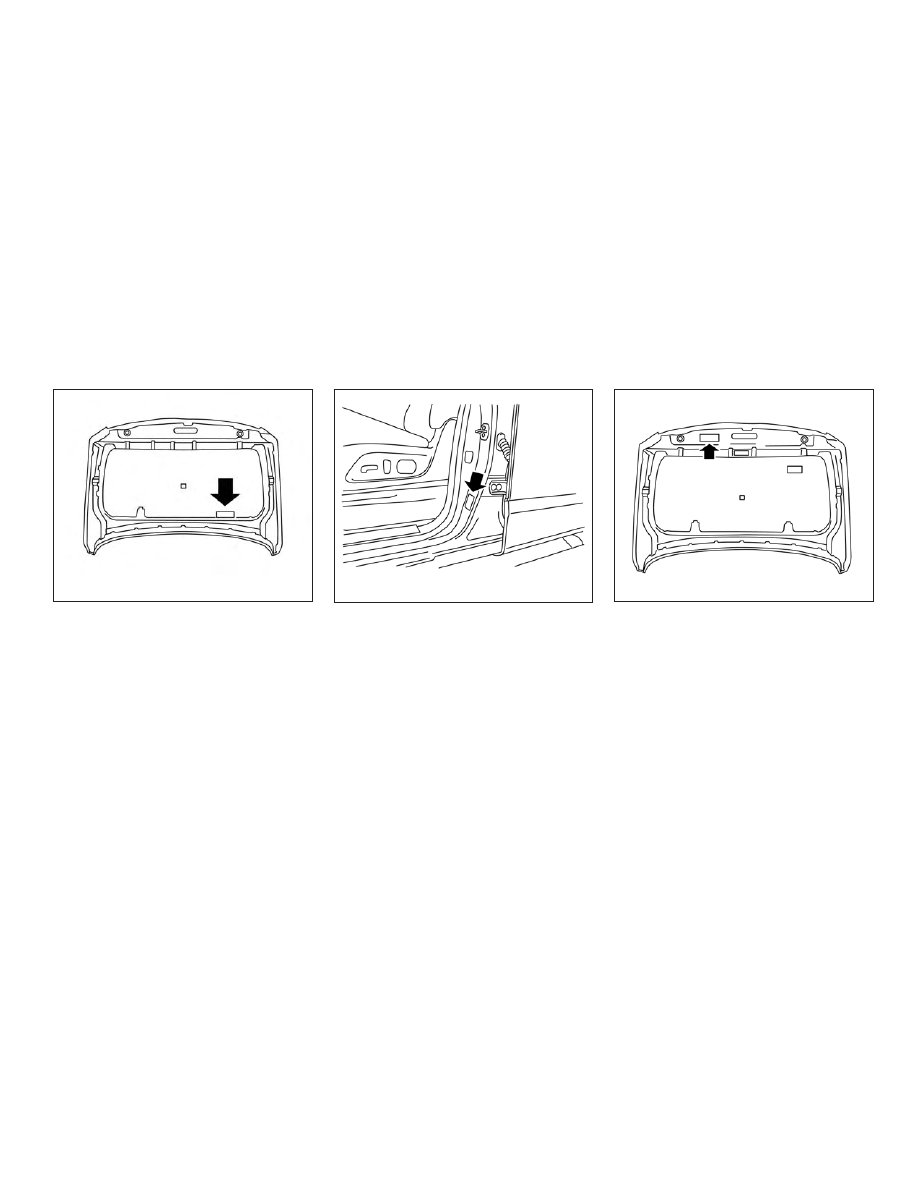

F.M.V.S.S./C.M.V.S.S. CERTIFICATION
LABEL

The

Federal/Canadian

Motor

Vehicle

Safety Standard (F.M.V.S.S./C.M.V.S.S.) certifi-
cation label is affixed as shown. This label
contains valuable vehicle information, such
as: (GVWR), (GAWR), month and year of
manufacture, (VIN), etc. Review it carefully.

EMISSION CONTROL
INFORMATION LABEL

The emission control information label is
attached to the underside of the hood as
shown.

Type A (if so equipped)

LTI0135

Type B (if so equipped)

WTI0099

XD models

LTI2197

10-20

Technical and consumer information

TIRE AND LOADING INFORMATION
LABEL

The cold tire pressure is shown on the Tire
and Loading Information label. The label is
located as shown.

AIR CONDITIONER SPECIFICATION
LABEL

The air conditioner specification label is af-
fixed to the underside of the hood as
shown.

Except XD models

LTI2242

LTI2196

XD models

LTI2198

Technical and consumer information

10-21

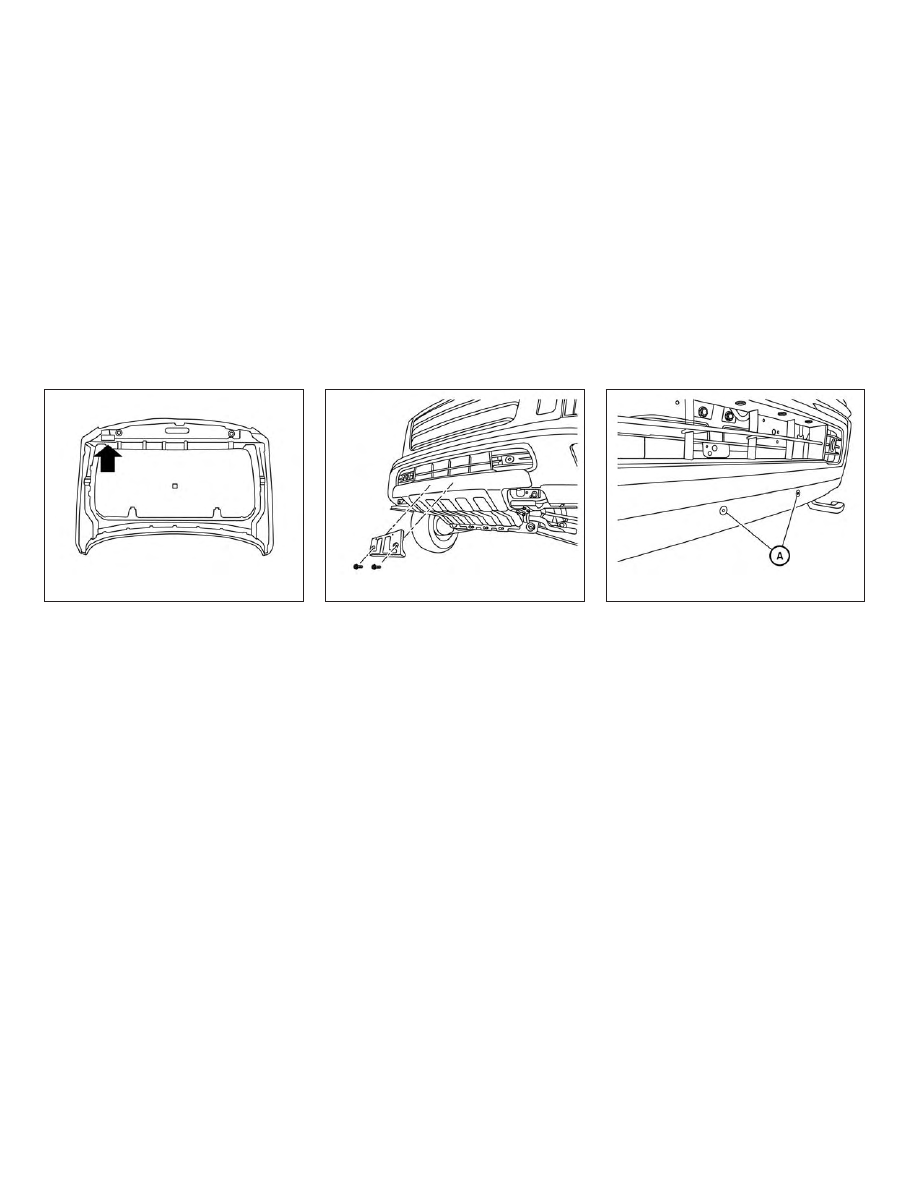

Use the following steps to mount the front
license plate:

1. Attach the license plate bracket on the

skid plate at the location marked (small
dimple) using self-tapping screws.

Use the following steps to mount the front
license plate:

1. Install two grommets

䊊

A

into the

square holes in the front bumper.

Except XD models

LTI2243

Pro-4X

LTI2230

Except Pro-4x

LTI2225

INSTALLING FRONT LICENSE PLATE

10-22

Technical and consumer information

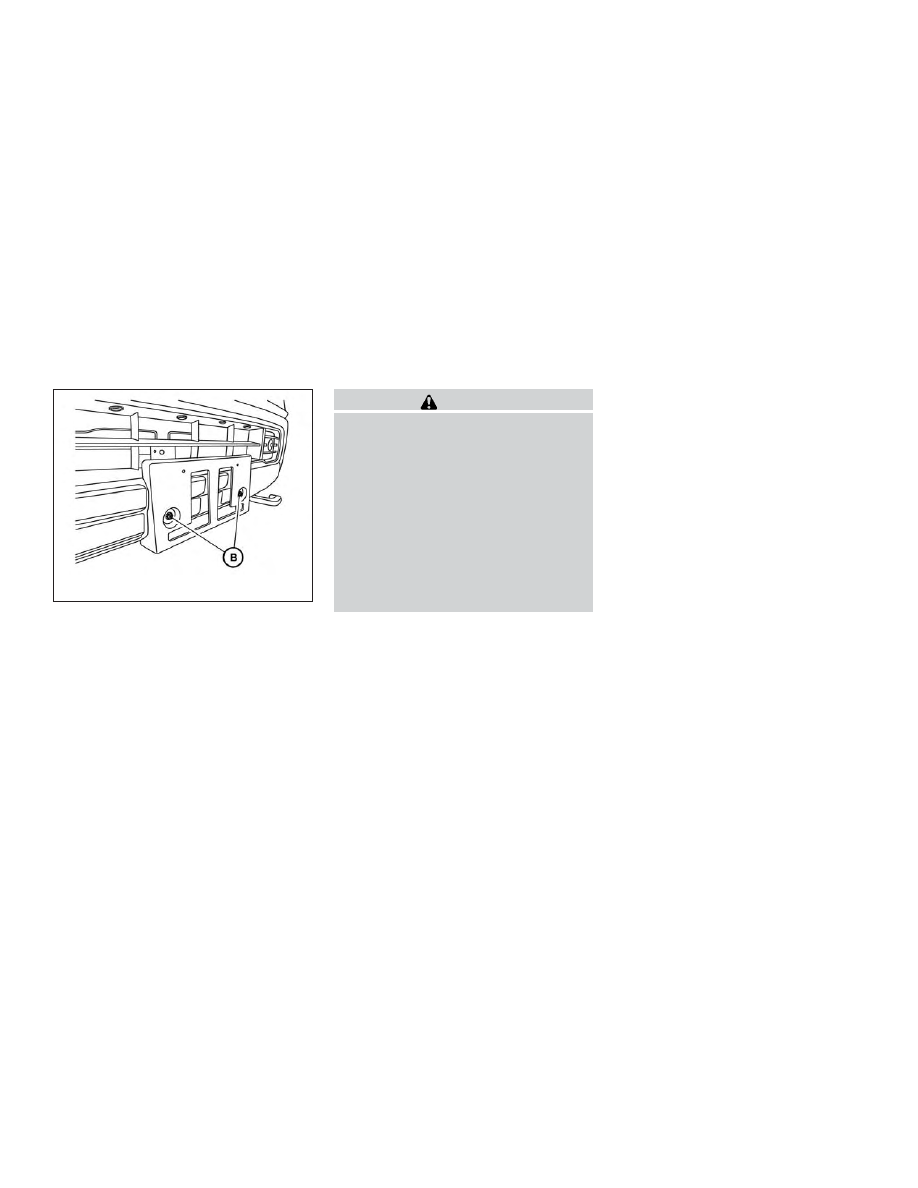

2. Install the license plate bracket to the

front bumper with two tapping screws

䊊

B

.

WARNING

∙ It is extremely dangerous to

ride in a cargo area inside a ve-
hicle. In a collision, people riding
in these areas are more likely to
be seriously injured or killed.

∙ Do not allow people to ride in

any area of your vehicle that is
not equipped with seats and
seat belts.

∙ Be sure everyone in your vehicle

is in a seat and using a seat belt
properly.

TERMS

It is important to familiarize yourself
with the following terms before
loading your vehicle:

∙ Curb Weight (actual weight of

your vehicle) - vehicle weight in-
cluding: standard and optional
equipment,

fluids,

emergency

tools, and spare tire assembly.
This weight does not include
passengers and cargo.

∙ GVW (Gross Vehicle Weight) - curb

weight plus the combined weight
of passengers and cargo.

∙ GVWR (Gross Vehicle Weight Rat-

ing) - maximum total combined
weight of the unloaded vehicle,
passengers, luggage, hitch, trailer
tongue load and any other op-
tional equipment. This informa-
tion

is

located

on

the

F.M.V.S.S./C.M.V.S.S.

certification

label.

∙ GAWR (Gross Axle Weight Rating) -

maximum

weight

(load)

limit

specified for the front or rear axle.
This information is located on the
F.M.V.S.S./C.M.V.S.S.

certification

label.

∙ GCWR (Gross Combined Weight

rating) - The maximum total
weight rating of the vehicle, pas-
sengers, cargo, and trailer.

Except Pro-4x

LTI2226

VEHICLE LOADING INFORMATION

Technical and consumer information

10-23

∙ Vehicle Capacity Weight, Load

limit, Total load capacity - maxi-
mum total weight limit specified
of the load (passengers and
cargo) for the vehicle. This is the
maximum combined weight of
occupants and cargo that can be
loaded into the vehicle. If the ve-
hicle is used to tow a trailer, the
trailer tongue weight must be in-
cluded as part of the cargo load.
This information is located on the
Tire and Loading Information la-
bel.

∙ Cargo

capacity

-

permissible

weight of cargo, the subtracted
weight of occupants from the
load limit.

VEHICLE LOAD CAPACITY

Before driving a loaded vehicle, con-
firm that you do not exceed the
Gross Vehicle Weight Rating (GVWR)
or the Gross Axle Weight Rating
(GAWR) for your vehicle. Both the
GVWR and GAWR are located on the
F.M.V.S.S./C.M.V.S.S. certification label.
For additional information, refer to
“Measurement of weights” in this
section.

Do not exceed the load limit of your
vehicle shown as “The combined
weight of occupants and cargo” on
the Tire and Loading Information la-
bel. Do not exceed the number of
occupants shown as “Seating Ca-
pacity” on the Tire and Loading Infor-
mation label.

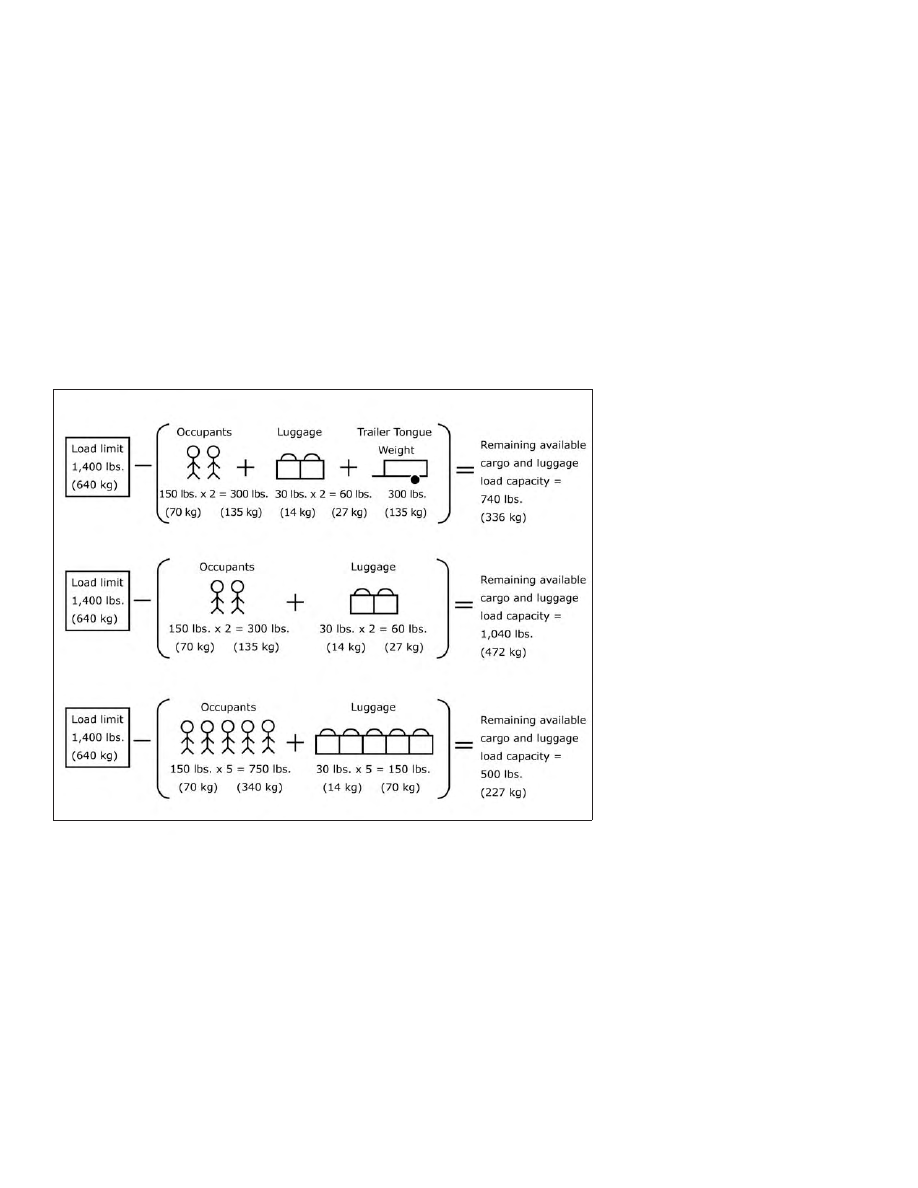

To get “the combined weight of oc-
cupants and cargo”, add the weight
of all occupants, then add the total
luggage

weight.

Examples

are

shown in the following illustration.

10-24

Technical and consumer information

Steps for determining correct
load limit

1. Locate the statement “The com-

bined weight of occupants and
cargo should never exceed XXX
lbs. or XXX kg” on your vehicle’s
Tire and Loading Information la-
bel.

2. Determine the combined weight

of the driver and passengers
that will be riding in your vehicle.

3. Subtract the combined weight

of the driver and passengers
from XXX lbs. or XXX kg.

4. The resulting figure equals the

available amount of cargo and
luggage load capacity. For ex-
ample, if the XXX amount equals
1,400 lbs. and there will be five
150 lbs. passengers in your ve-
hicle, the amount of available
cargo and luggage load capac-
ity is 650 lbs. (1,400-750 (5 X 150) =
650 lbs.) or (640-340 (5 X 70) =
300 kg.)

Example

LTI2320

Technical and consumer information

10-25

5. Determine the combined weight

of luggage and cargo being
loaded on the vehicle. That
weight may not safely exceed
the available cargo and luggage
load

capacity

calculated

in

step 4.

6. If your vehicle will be towing a

trailer, load from your trailer will
be transferred to your vehicle.
Consult this manual to deter-
mine how this reduces the avail-
able cargo and luggage load ca-
pacity of your vehicle.

Before driving a loaded vehicle, con-
firm that you do not exceed the
GVWR or the GAWR for your vehicle.
For additional information, refer to
“Measurement of weights” in this
section.

Also check tires for proper inflation
pressures. For additional informa-
tion, refer to “Tire and Loading Infor-
mation label” in the “Do-it-yourself ”
section of this manual.

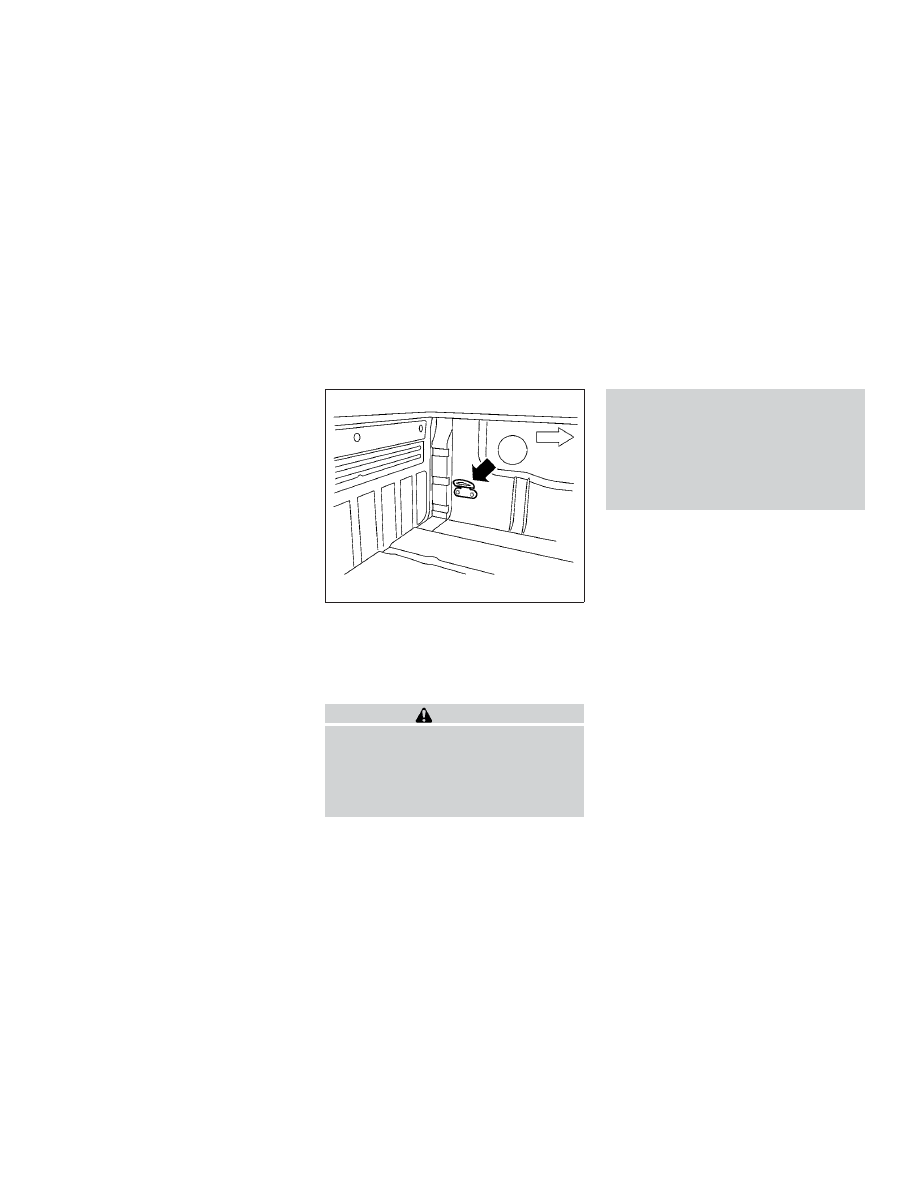

SECURING THE LOAD

For your convenience, tie down hooks are
placed at each corner of the truck box.
These may be used to help secure cargo
loaded into the truck box.

WARNING

∙ Properly secure all cargo with ropes or

straps to help prevent it from sliding
or shifting. Do not place cargo higher
than the seatbacks. In a sudden stop
or collision, unsecured cargo could
cause personal injury.

∙ Do not load your vehicle any heavier

than the GVWR or the maximum front
and rear GAWRs. If you do, parts of
your vehicle can break, tire damage
could occur, or it can change the way
your vehicle handles. This could result
in loss of control and cause personal
injury.

LTI0102

10-26

Technical and consumer information

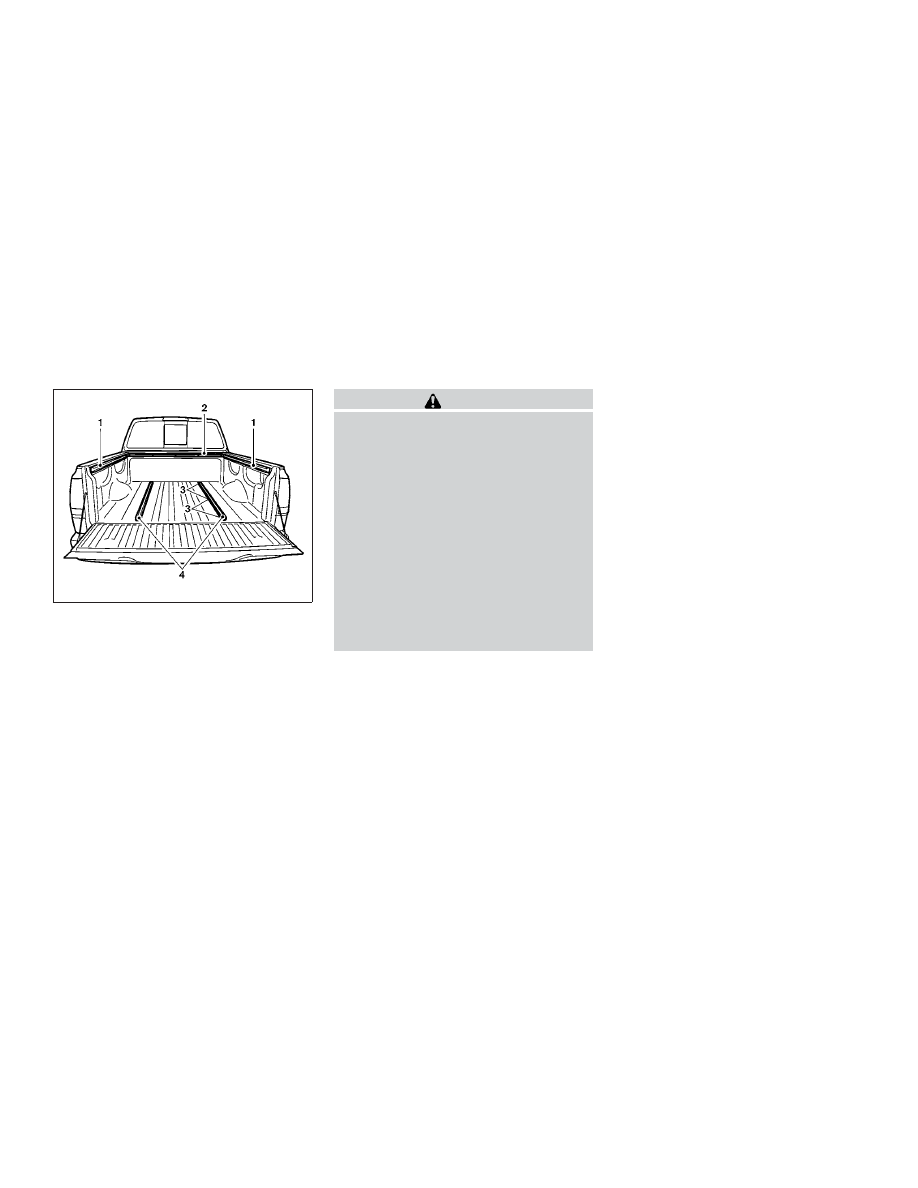

UTILI-TRACK® CHANNEL SYSTEM (if
so equipped)

1. Side channels

2. Header channel

3. Channel sections

4. Floor channels

WARNING

∙ Properly install and tighten the tie-

down cleats into the Utili-track® chan-
nel system. Also, do not attach any
rope or straps directly to the channel.
Failure to properly install the tie-
down cleats or attaching ropes or
straps directly to the channel can
cause the cargo to become unse-
cured. In a sudden stop or collision,
unsecured cargo could cause per-
sonal injury.

∙ Properly secure all cargo with ropes or

straps to help prevent it from sliding
or shifting. In a sudden stop or colli-
sion, unsecured cargo could cause
personal injury.

NOTE:

If the bed liner storage bins (if so
equipped) are installed on the vehicle,
use type B cleats (if so equipped) in the
side channel locations. The use of type A
cleats (if so equipped) in the side channel
locations with the bed liner storage bins
installed will interfere with bed liner
storage bin lid operation. For additional
information on bed liner storage bins, re-
fer to “Storage” in the “Instruments and
controls” section of this manual.

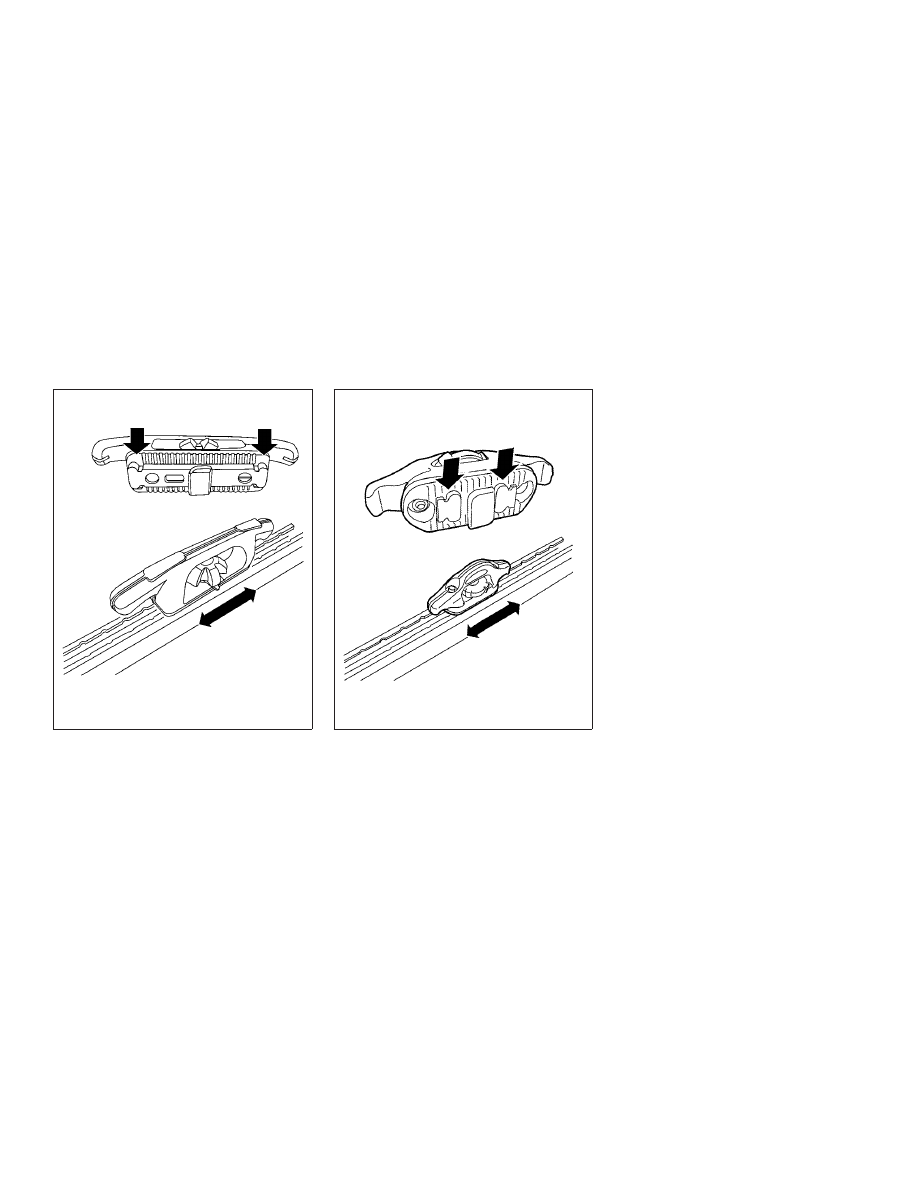

The Utili-track® channel system allows you
to move tie-down clamps in the bed to the
best location to secure a load.

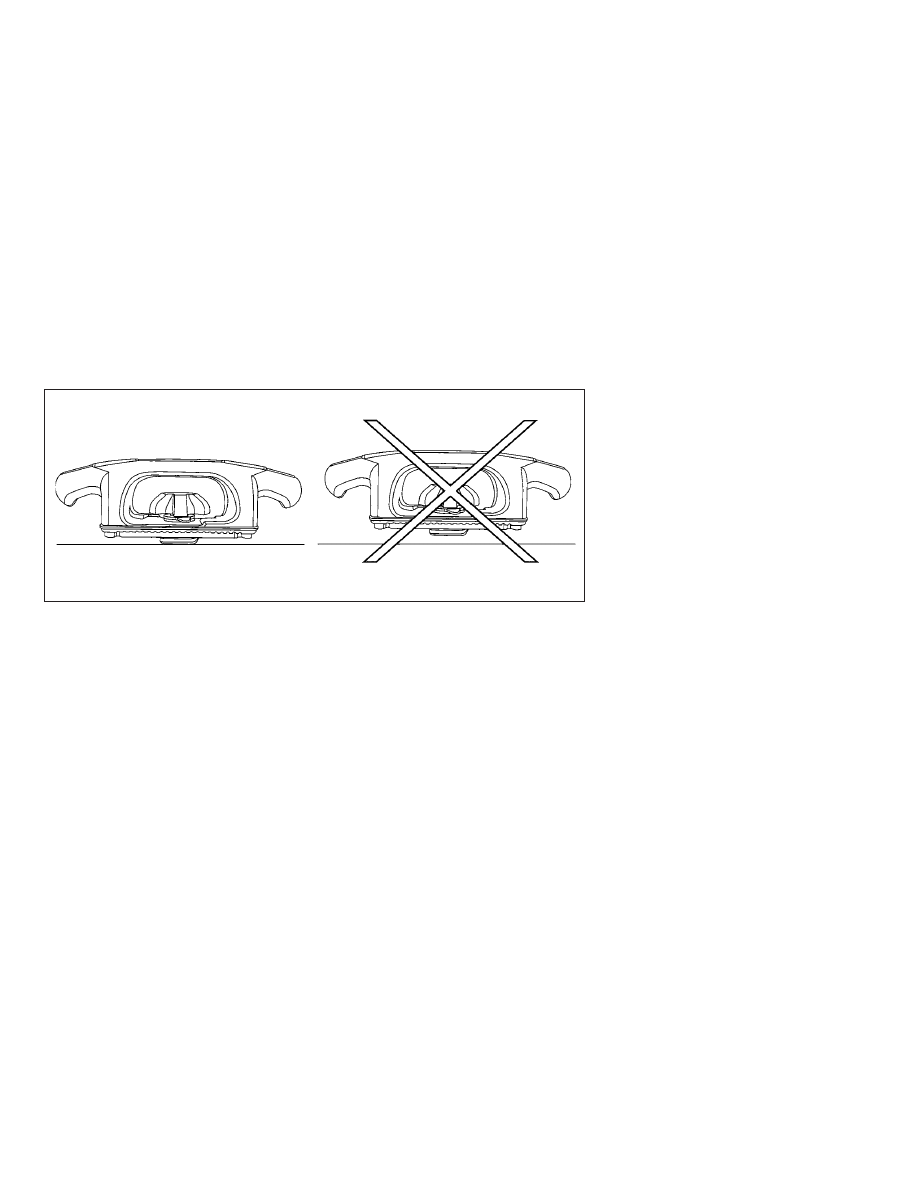

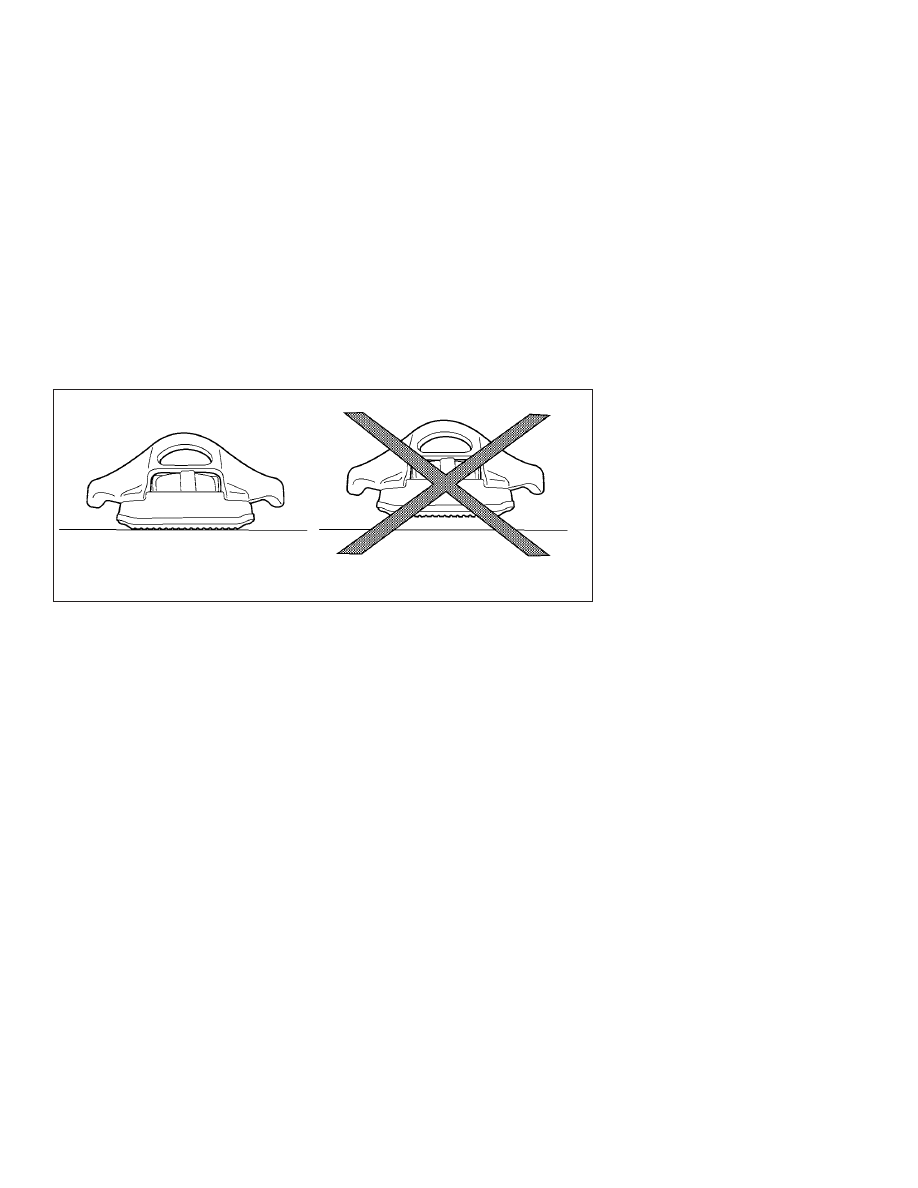

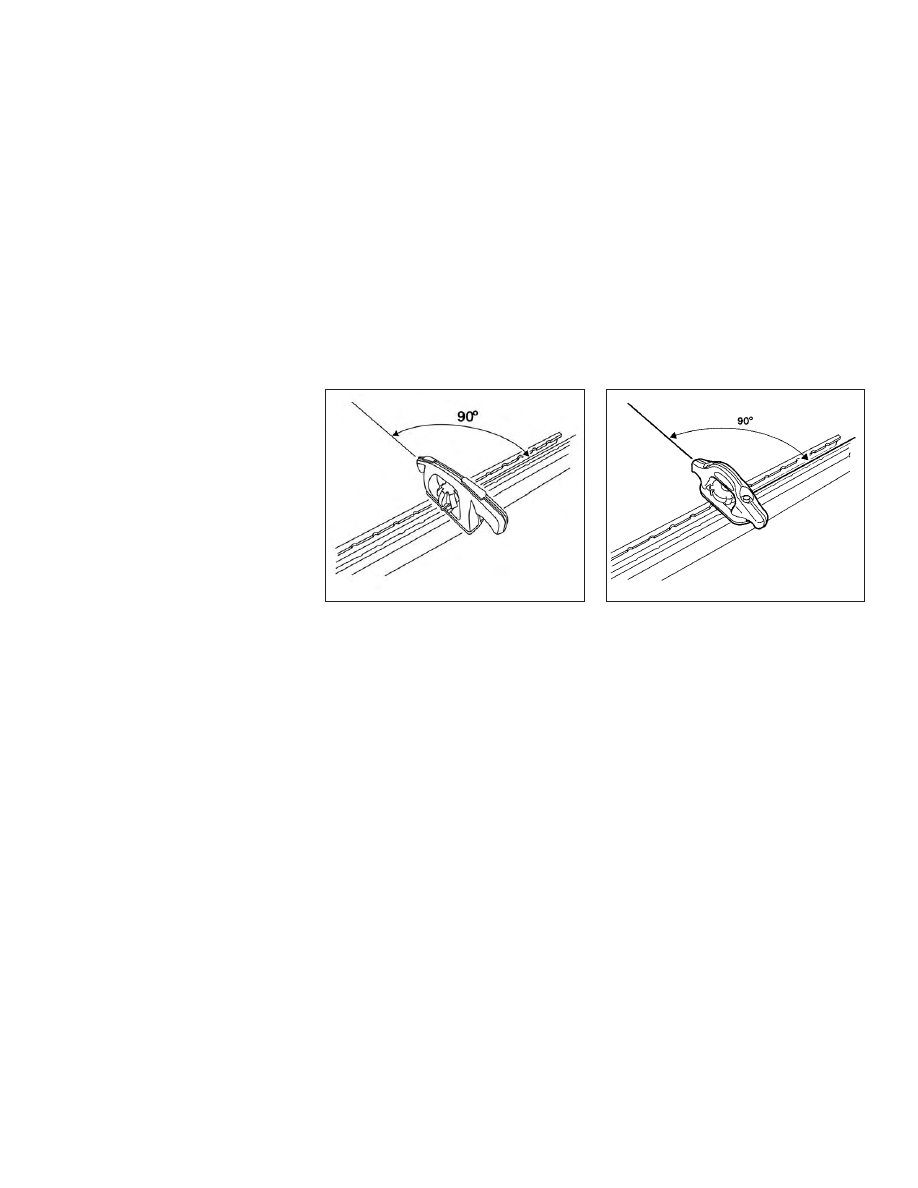

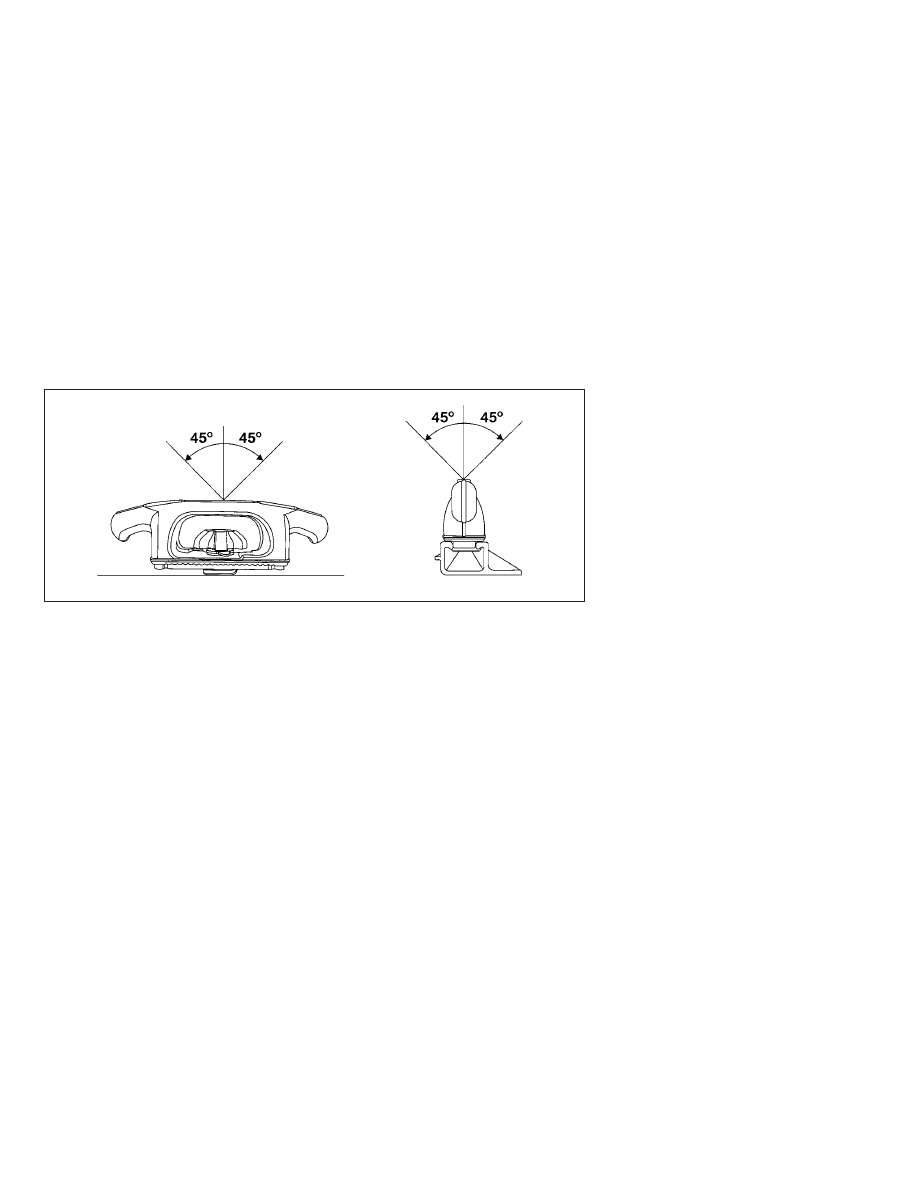

The tie-down cleats must be installed so
the clamp is properly seated in the notches
in the rail. If the tie-down cleat is not seated
in the notches, it will not be flush with the
rail and cannot be properly tightened. The
bolt in the center of the cleat must be tight-
ened hand tight (20 – 40 in-lbs.)

Check the tightness of the tie-down cleat
periodically during a trip to make sure the
center bolt has not become loose.

LTI0107

Technical and consumer information

10-27

Install the tie-down cleat as follows:

1. Remove the channel protectors by slid-

ing them out the back of the truck bed.
Properly store the channel protectors.

2. Loosen the center bolt completely.

3. Insert the cleat into the channel per-

pendicular to the channel as shown.
Then rotate the cleat clockwise 90° and
slide it to the desired location.

Type A cleat (if so equipped)

LTI2185

Type B cleat (if so equipped)

LTI0103

10-28

Technical and consumer information

4. Position the cleat so the nubs on the

bottom fully seat into the channel de-
tents.

Type A cleat (if so equipped)

LTI2186

Type B cleat (if so equipped)

LTI0104

Technical and consumer information

10-29

5. There should be no gap between the

bottom of the cleat and the top of the
channel. Tighten the center bolt hand
tight (20-40 in-lbs.).

Type A cleat (if so equipped)

LTI2187

10-30

Technical and consumer information

Type B cleat (if so equipped)

WTI0124

Technical and consumer information

10-31

Type A cleat (if so equipped)

LTI2188

10-32

Technical and consumer information
