3. Adjust the desired amount of air using the

control knob. The climate controlled seat
blower remains on low speed for approxi-
mately 60 seconds after turning the switch
on or selecting the desired temperature.

4. When the vehicle’s interior is warmed or

cooled, or before you leave the vehicle, be
sure to turn the control knob to the Off
(center) position. The indicator light

䊊

B

on

the control knob goes off with the switch in
the off (center) position.

To check the air filter for the climate controlled
seat, contact a NISSAN dealer.

WARNING

Do not use or allow occupants to use the
climate controlled seats if you or the oc-
cupants can not monitor seat tempera-
tures or have an inability to feel pain in
those body parts in contact with the seat.
Use of the climate controlled seats by
such people could result in serious injury.

CAUTION

● The battery could run down if the cli-

mate control seat is operated while the
engine is not running.

● Do not use the climate control seat for

extended periods or when no one is
using the seat.

● Do not put anything on the seat which

insulates heat, such as a blanket, cush-
ion, seat cover, etc. Otherwise, the seat
may become overheated.

● Do not place anything hard or heavy on

the seat or pierce it with a pin or similar
objects. This may result in damage to
the climate controlled seat.

● Any liquid spilled on the seat should be

removed immediately with a dry cloth

● The climate controlled seat has an air

filter. Do not operate the climate con-
trolled seat without an air filter. This
may result in damage to the system.

● When cleaning the seat, never use

gasoline, benzine, thinner, or any simi-
lar materials.

● If any malfunctions are found or the

climate controlled seat does not oper-
ate, turn the switch off and have the
system checked by your NISSAN dealer.

The heated steering wheel system is designed to
operate only when the surface temperature of the
steering wheel is below approximately 68°F
(20°C).

Push the heated steering wheel switch to warm
the steering wheel after the engine starts. The
indicator light will come on.

If the surface temperature of the steering wheel is
below 68°F (20°C), the system will heat the
steering wheel to approximately 86°F (30°C),
then turn off automatically.

Push the switch again to turn the heated steering
wheel off manually. The indicator light will go off.

LIC0421

HEATED STEERING WHEEL (if so
equipped)

2-44

Instruments and controls

NOTE:

The

heated

steering

wheel

switch

is

equipped with a 30 minute timer. After the
switch has been activated for 30 minutes,
the system will automatically turn off. If the
surface temperature of the steering wheel
is above 68°F (20°C) when the switch is
turned on, the system will not heat the
steering wheel. This is not a malfunction.

The vehicle should be driven with the VDC sys-
tem on for most driving conditions.

If the vehicle is stuck in mud or snow, the VDC
system reduces the engine output to reduce
wheel spin. The engine speed will be reduced
even if the accelerator is depressed to the floor. If
maximum engine power is needed to free a stuck
vehicle, turn the VDC system off.
To turn off the VDC system, push the VDC OFF
switch. The

indicator will come on.

Push the VDC OFF switch again or restart the
engine to turn on the system. For additional infor-
mation, refer to “Vehicle Dynamic Control (VDC)
system” in the “Starting and driving” section of
this manual.

To use the outlets for devices that require 120v
power, place the ignition in the ON position and
push the power inverter switch.

The switch will illuminate when enabled.

CAUTION

● Use power outlets with the engine running

to avoid discharging the vehicle battery.

● Do not attempt to use this while driving.
● Do not use double adapters or more

than one electrical accessory, doing so
could significantly drain the battery of
your vehicle.

LIC2315

LIC2231

VEHICLE DYNAMIC CONTROL (VDC)
OFF SWITCH

POWER INVERTER SWITCH (if so
equipped)

Instruments and controls

2-45

Tow mode should be used when pulling a heavy
trailer or hauling a heavy load. Driving the vehicle
in the tow mode with no trailer/load or light
trailer/light load will not cause any damage. How-
ever, fuel economy may be reduced, and the
transmission/engine driving characteristics may
feel unusual.

Press the tow mode switch to activate tow mode.
The indicator light on the tow mode switch illumi-
nates when tow mode is selected. Press the tow
mode switch again to turn tow mode OFF.

Tow mode is automatically canceled when the
ignition switch is placed in the OFF position.

For additional information, refer to “Tow mode” in
the “Technical and consumer information” in this
section.

12V OUTLETS

The power outlets are for powering electrical
accessories such as cellular telephones. They
are rated at 12 volt, 120W (10A) maximum.

The front and center console power outlets are
powered only when the ignition switch is in the
ACC or ON position.

LIC2878

Instrument Panel

LIC2391

TOW MODE SWITCH

POWER OUTLETS

2-46

Instruments and controls

CAUTION

● The outlet and plug may be hot during

or immediately after use.

● Only certain power outlets are designed

for use with a cigarette lighter unit. Do
not use any other power outlet for an
accessory lighter. See your NISSAN
dealer for additional information.

● Do not use with accessories that exceed

a 12 volt, 120W (10A) power draw.

● Do not use double adapters or more

than one electrical accessory.

● Use power outlets with the engine run-

ning to avoid discharging the vehicle
battery.

● Avoid using power outlets when the air

conditioner, headlights or rear window
defroster is on.

● Before inserting or disconnecting a

plug, be sure the electrical accessory
being used is turned OFF.

● Push the plug in as far as it will go. If

good contact is not made, the plug may
overheat or the internal temperature
fuse may open.

● When not in use, be sure to close the

cap. Do not allow water or any other
liquid to contact the outlet.

Center Console

LIC2408

Cargo Area

LIC2236

Instruments and controls

2-47

120V OUTLET (if so equipped)

CAUTION

● The outlet and plug may be hot during

or immediately after use.

● Use power outlets with the engine run-

ning to avoid discharging the vehicle
battery.

● Do not use double adaptors or more

than one electrical accessory.

● Avoid using power outlets when the air

conditioner, headlights or rear window
defroster is on.

● Before inserting or disconnecting a

plug, be sure the electrical accessory
being used is turned OFF.

● Push the plug in as far as it will go. If

good contact is not made, the plug may
overheat or the internal temperature
fuse may open.

● When not in use, be sure to close the

cap. Do not allow water or any other
liquid to contact the outlet.

MAP POCKETS

2nd Row

LIC2407

Front Console

LIC2392

STORAGE

2-48

Instruments and controls

SEATBACK POCKET

The seatback pocket is located on the back of the
driver’s seat. The pocket can be used to store
maps.

GLOVE BOX

Open the glove box by pulling the handle. Use the
master key when locking

䊊

1

or unlocking

䊊

2

the

glove box.

WARNING

Keep glove box lid closed while driving to
help prevent injury in an accident or a
sudden stop.

CONSOLE BOX

Upper half

Pull up on the driver’s side latch to open the
upper half of the console box.

The upper half of the console box may be used for
storage of cellular phones. An access hole is
provided at the front of the upper half of the
console box for a phone or iPod® cord routing to
the power outlet.

LIC1328

LIC2243

WIC1120

Instruments and controls

2-49

Lower half

Pull up on the passenger’s side latch to open the
lower half of the console box. A power outlet is
located inside the console box and there is stor-
age for compact discs.

SUNGLASSES HOLDER

To open the sunglasses holder, push and release.

WARNING

● Keep the sunglasses holder closed

while driving to prevent an accident.

CAUTION

● Do not leave sunglasses in the sun-

glasses holder while parking in direct
sunlight. The heat may damage the
sunglasses.

● Do not use for anything other than

sunglasses.

LIC0702

LIC2312

2-50

Instruments and controls

CUP HOLDERS

CAUTION

Do not recline the rear seatback when you
use the cup holders on the rear armrest.
Doing so may cause the beverages to spill
over, and if they are hot, they may scald
the passengers.

Front console

LIC2387

Rear door

LIC2395

2nd row

LIC2212

Instruments and controls

2-51

CAUTION

● Avoid abrupt starting and braking when

the cup holder is being used to prevent
spilling the drink. If the liquid is hot, it
can scald you or your passenger.

● Use only soft cups in the cup holder.

Hard objects can injure you in an
accident.

CAUTION

● Do not use bottle holder for any other

objects that could be thrown about in
the vehicle and possibly injure people
during sudden braking or an accident.

● Do not use bottle holder for open liquid

containers.

3rd row

LIC2242

Bottle holder — front

LIC2393

Bottle holder — rear

LIC2394

2-52

Instruments and controls

STORAGE TRAY

WARNING

Do not place sharp objects in the trays to
help prevent injury in an accident or sud-
den stop.

LUGGAGE HOOKS

When securing items using luggage hooks lo-
cated on the back of the seat or side finisher do
not apply a load over more than 6.5 lbs (29 N) to
a single hook.

The luggage hooks that are located on the floor
should have loads less than 110 lbs (490 N) to a
single hook.

The luggage hooks can be used to secure cargo
with ropes or other types of straps.

WARNING

● Properly secure all cargo with ropes or

straps to help prevent it from sliding or
shifting. Do not place cargo higher than
the seatbacks. In a sudden stop or col-
lision, unsecured cargo could cause
personal injury.

● Use suitable ropes and hooks to secure

cargo.

● Never allow anyone to ride in the lug-

gage area. It is extremely dangerous to
ride in a cargo area inside of a vehicle.
In a collision, people riding in these
areas are more likely to be seriously
injured or killed.

● Do not allow people to ride in any area

of your vehicle that is not equipped with
seats and seat belts.

● The child restraint top tether strap may

be damaged by contact with items in
the cargo area. Secure any items in the
cargo area. Your child could be seri-
ously injured or killed in a collision if
the top tether strap is damaged.

● Be sure everyone in your vehicle is in a

seat and using a seat belt properly.

LIC2214

LIC2208

Instruments and controls

2-53

CARGO AREA STORAGE BIN

To access the floor storage area, push down

䊊

1

to raise the handle, then pull up on the handle to
lift the luggage board.

ROOF RACK

Genuine NISSAN accessory cross bars are avail-
able through your NISSAN dealer. Contact an
NISSAN dealer for crossbar or other equipment
information.

Always distribute the luggage evenly on the cross
bars. Do not load more than 150 lb (68 kg) on the
cross bars. Observe the maximum load limit
shown on the cross bars or roof carriers when
you attach them on the roof cross bars. Contact
an NISSAN dealer for crossbar or other equip-
ment information.

Do not apply any load directly to the roof side
rails. Cross bars must be installed before apply-
ing load/cargo/luggage to the roof of the vehicle.

Be careful that your vehicle does not exceed the
Gross Vehicle Weight Rating (GVWR) or its
Gross Axle Weight Rating (GAWR front and
rear). The GVWR and GAWR are located on the
F.M.V.S.S. or C.V.M.S.S. certification label (lo-
cated on the driver’s door pillar). For additional
information regarding GVWR and GAWR, refer
to “Vehicle loading information” in the “Technical
and customer information” section of this manual.

WARNING

● Drive extra carefully when the vehicle is

loaded at or near the cargo carrying
capacity, especially if the significant
portion of that load is carried on the
cross bars.

● Heavy loading of the cross bars has the

potential to affect the vehicle stability
and handling during sudden or unusual
handling maneuvers.

● Roof rack cross bars should be evenly

distributed.

● Do not exceed maximum roof rack cross

bars load.

LIC2244

LIC2386

2-54

Instruments and controls

● Properly secure all cargo with ropes or

straps to help prevent it from sliding or
shifting. In a sudden stop or collision,
unsecured cargo could cause personal
injury.

CAUTION

Always install the cross bars onto the roof
side rails before loading cargo of any kind.
Loading cargo directly onto the roof side
rails or the vehicle’s roof may cause ve-
hicle damage.

POWER WINDOWS

WARNING

● Make sure that all passengers have

their hands, etc. inside the vehicle while
it is in motion and before closing the
windows. Use the window lock switch to
prevent unexpected use of the power
windows.

● Do not leave children unattended inside

the vehicle. They could unknowingly ac-
tivate switches or controls and become
trapped in a window. Unattended chil-
dren could become involved in serious
accidents.

The power windows operate when the ignition
switch is placed in the ON position, or for a
period of time after the ignition switch is placed in
the OFF position. If the driver’s or passenger’s
door is opened during this period of time, the
power to the windows is canceled.

1.

Window lock button

2.

Power door lock switch

3.

Front passenger side automatic switch

4.

Right rear passenger side switch

5.

Left rear passenger side switch

6.

Driver side automatic switch

LIC2396

WINDOWS

Instruments and controls

2-55

Driver’s side power window switch

The driver’s side control panel is equipped with
switches to open or close all of the windows.

To open a window, push the switch to the first
detent and continue to hold down until the de-
sired window position is reached. To close a
window, pull the switch to the first detent and
continue to hold up until the desired window
position is reached.

Locking passengers’ windows

When the window lock switch is depressed, only
the driver’s side window can be opened or
closed. Push it again to cancel the window lock
function.

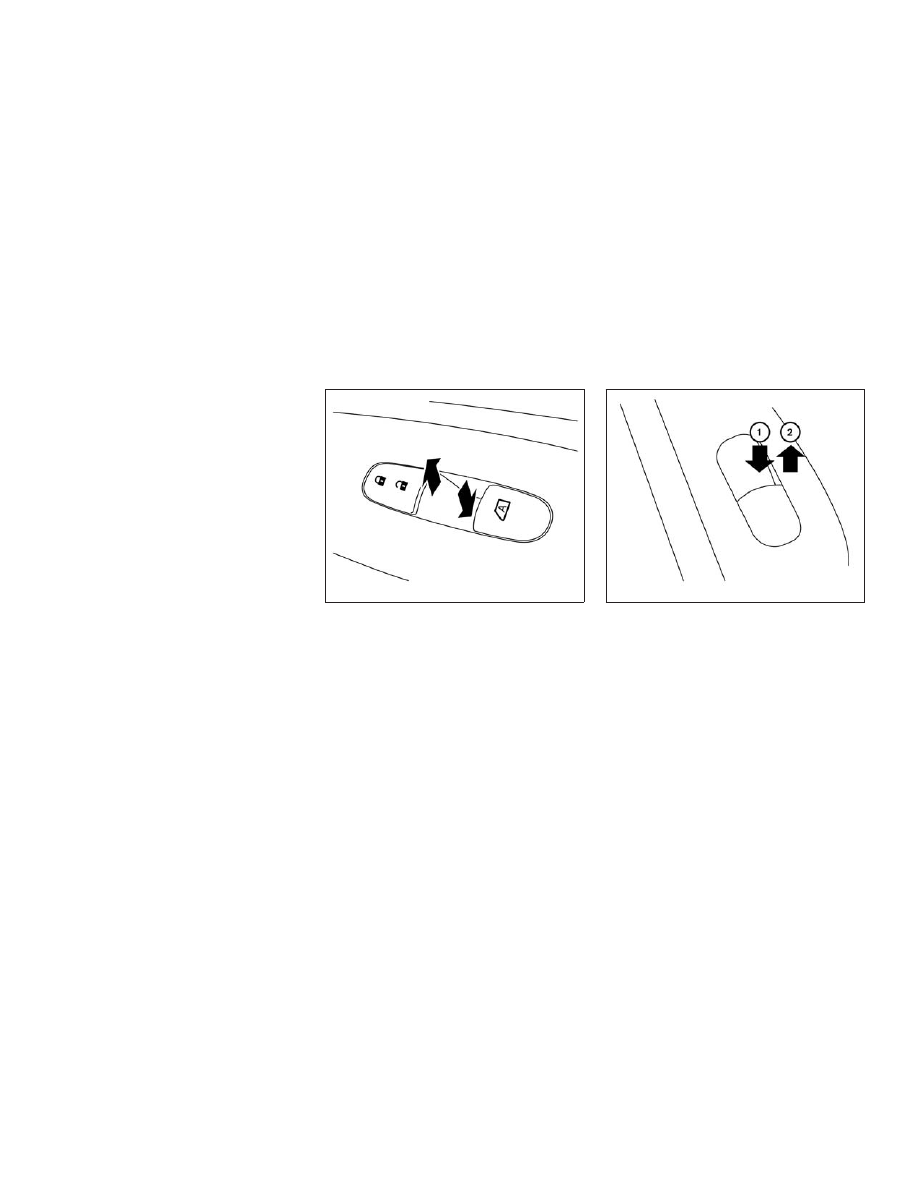

Front passenger’s power window
switch

The passenger’s window switch operates only
the corresponding passenger’s window. To open
the window partially, push the switch down lightly
until the desired window position is reached. To
close the window partially, pull the switch up until
the desired window position is reached.

Rear power window switch

The rear power window switches open or close
only the corresponding windows. To open the
window, push the switch and hold it down

䊊

1

. To

close the window, pull the switch up

䊊

2

.

LIC2397

LIC2663

2-56

Instruments and controls

Automatic operation

To fully open a window equipped with automatic
operation, press the window switch down to the
second detent and release it; it need not be held.
The window automatically opens all the way. To
stop the window, lift the switch up while the
window is opening.

Auto-reverse function

The auto-reverse function can be activated when
a window is closed by automatic operation.

Depending on the environment or driving
conditions, the auto-reverse function may
be activated if an impact or load similar to
something being caught in the window oc-
curs.

WARNING

There are some small distances immedi-
ately before the closed position which
cannot be detected. Make sure that all
passengers have their hands, etc., inside
the vehicle before closing the window.

If the vehicle’s battery is disconnected, replaced,
or jump started, the power window auto-reverse
function may not operate properly. If this occurs,
please contact the dealer to re-initialize the
power window auto-reverse system.

If the control unit detects something caught in a
window equipped with automatic operation as it
is closing, the window will be immediately low-
ered.

POWER MOONROOF

The moonroof will only operate when the ignition
switch is placed in the ON position. The power
moonroof is operational for a period of time, even
if the ignition switch is placed in the ACC or OFF
position. If the driver’s door or the front passen-
ger’s door is opened during this period of time,
the power to the moonroof is canceled.

Sliding the moonroof

To fully open or close the moonroof, push the
switch to the open

䊊

2

or close

䊊

1

position and

release it; it need not be held. The roof will

LIC0410

LIC2313

MOONROOF (if so equipped)

Instruments and controls

2-57

automatically open or close all the way. To stop
the roof, push the switch once more while it is
opening or closing.

Tilting the moonroof

To tilt up, first close the moonroof, then push the
switch to the tilt up position

䊊

1

and release it; it

need not be held. To tilt down the moonroof, push
the switch to the tilt down position

䊊

2

.

Resetting the moonroof switch

If the moonroof does not operate properly, per-
form the following procedure to initialize the
moonroof operation system.

1. Turn ignition switch ON.

2. Press and hold the moonroof tilt switch for-

ward until the moonroof stops.

3. Release the moonroof switch.

4. Press and hold the tilt up switch within

6 seconds.

5. The roof glass will Tilt-Down, Slide-Close,

Slide-Open,

Slide-Close,

Tilt-Up,

Tilt-

Down.

6. Release the switch; initialization is complete

if the moonroof operates normally.

If the moonroof does not operate properly after
performing the procedure above, have your ve-
hicle checked by a NISSAN dealer.

Auto-reverse function (when closing or
tilting down the moonroof)

The auto-reverse function can be activated when
the moonroof is closed or tilted down by auto-
matic operation when the ignition switch is
placed in the ON position or for a period of time
after the ignition switch is placed in the OFF
position.

Depending on the environment or driving
conditions, the auto-reverse function may
be activated if an impact or load similar to
something being caught in the moonroof
occurs.

WARNING

There are some small distances immedi-
ately before the closed position which
cannot be detected. Make sure that all
passengers have their hands, etc., inside
the vehicle before closing the moonroof.

When closing

If the control unit detects something caught in the
moonroof as it moves to the front, the moonroof
will immediately open backward.

When tilting down

If the control unit detects something caught in the
moonroof as it tilts down, the moonroof will im-
mediately tilt up.

If the auto-reverse function malfunctions and re-
peats opening or tilting up the moonroof, keep
pushing the tilt down switch within 5 seconds
after it happens; the moonroof will fully close
gradually. Make sure nothing is caught in the
moonroof.

WARNING

● In an accident you could be thrown from

the vehicle through an open moonroof.
Always

use

seat

belts

and

child

restraints.

● Do not allow anyone to stand up or

extend any portion of their body out of
the moonroof opening while the vehicle
is in motion or while the moonroof is
closing.

CAUTION

● Remove water drops, snow, ice or sand

from the moonroof before opening.

● Do not place heavy objects on the

moonroof or surrounding area.

2-58

Instruments and controls

Sunshade

Open and close the sunshade by sliding it for-
ward or backward.

If the moonroof does not close

Have your NISSAN dealer check and repair the
moonroof.

PANORAMIC SUNSHADE (if so
equipped)

The panoramic sunshade operates when the ig-
nition switch is in the ON position. The sunshade
switch is located near the roof console. When
opening or closing the sunshade the switch need
not be held.

To open the sunshade:

● To fully open the sunshade, push the switch

䊊

1

toward the open position.

To close the sunshade:

● To fully close the sunshade, push the switch

䊊

2

toward the close position.

WARNING

● To avoid personal injury, keep your

hands, fingers and head away from the
sunshade arm, the arm rail and sun-
shade inlet port.

● Do not allow children near the rear sun-

shade system. They could be injured.

● Do not place objects on or near the rear

sunshade. This could cause improper
operation or damage it.

● Do not pull or push the rear sunshade.

This could cause improper operation or
damage it.

CAUTION

● Do not place objects (such as newspa-

pers, handkerchiefs, etc.) on the sun-
shade inlet port. Doing so may entangle
these objects in the sunshade when it is
extending or retracting, causing im-
proper operation or damage to the
sunshade.

LIC2228

Instruments and controls

2-59
