the lens, a malfunction, fire or an
electric shock.

. Do not strike the cameras. They are

precision instruments. Doing so
could cause a malfunction or cause
damage resulting in a fire or an
electric shock.

The following are operating limitations and do
not represent a system malfunction:
. The screen displayed on the Around View

Š

Monitor will automatically return to the
previous screen 3 minutes after the CAM-
ERA button has been pushed while the shift
lever is in a position other than the R
(Reverse) position.

. When the view is switched, the display

images on the screen may be displayed with
some delay.

. When the temperature is extremely high or

low, the screen may not display objects
clearly.

. When strong light is shining directly on the

camera, objects may not be displayed
clearly.

. The screen may flicker under fluorescent

light.

. The colors of objects on the Around View

Š

Monitor may differ somewhat from the actual
color of objects.

. Objects on the monitor may not be clear and

the color of the object may differ in a dark
environment.

. There may be differences in sharpness

between each camera view of the bird’s-
eye view.

. If dirt, rain or snow accumulates on the

camera, the Around View

Š

Monitor may not

display objects clearly. Clean the camera.

. Do not use wax on the camera lens. Wipe off

any wax with a clean cloth that has been
dampened with a mild detergent diluted with
water.

JVH1036X

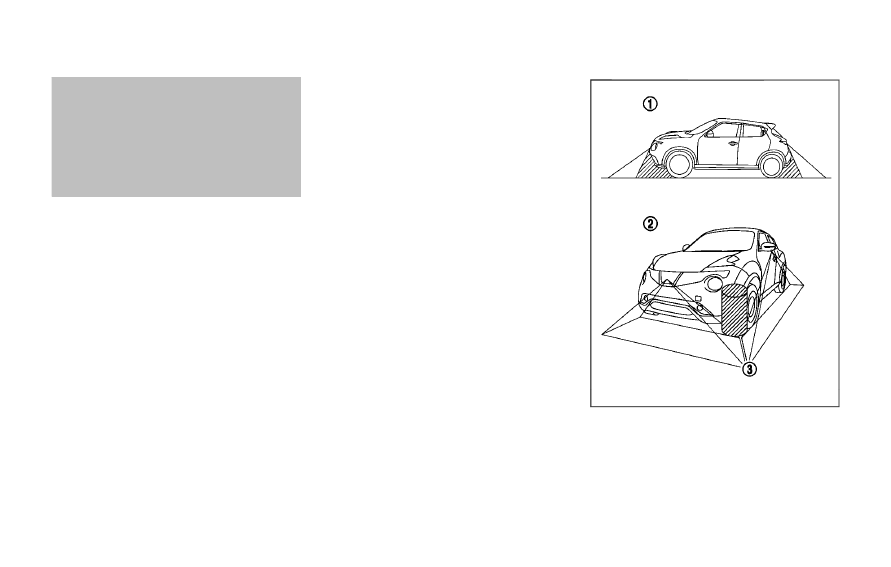

There are some areas where the system will not
show objects and the system does not warn of
moving objects. When in the front or the rear
view display, an object below the bumper or on
the ground may not be viewed

*

1

. When in the

bird’s-eye view, a tall object near the seam

*

3

of the camera viewing areas will not appear in

Heater, air conditioner, audio and phone systems

4-21

4-22

Heater, air conditioner, audio and phone systems

the monitor

*

2

.

JVH1053X

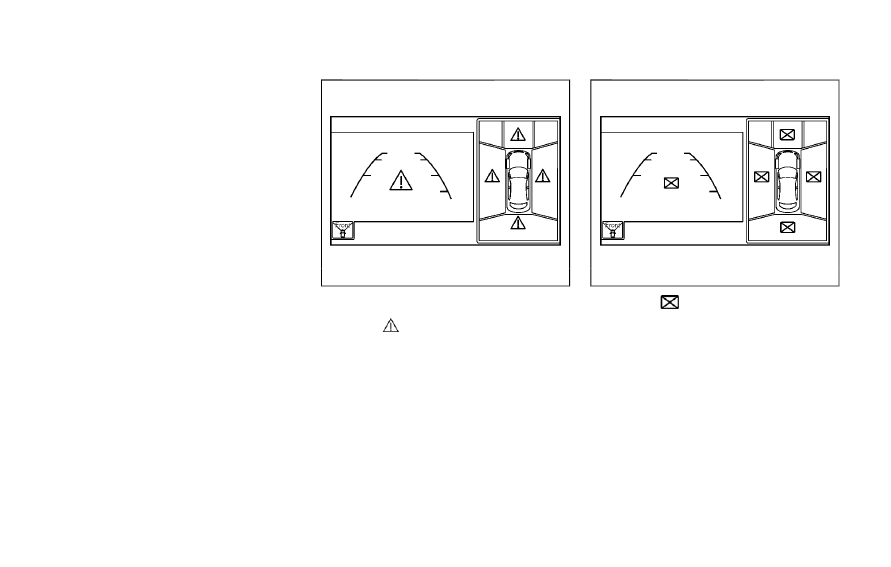

System temporarily unavailable

When the “

” icon is displayed on the screen,

there will be abnormal conditions in the Around
View

Š

Monitor. This will not hinder normal

driving operation but the system should be
inspected. It is recommended you visit a
NISSAN dealer.

JVH1054X

When the “

” icon is displayed on the

screen, the camera image may be receiving
temporary electronic disturbances from sur-
rounding devices. This will not hinder normal
driving operation but the system should be
inspected. It is recommended you visit a
NISSAN dealer.

JVH1224X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or

thinner to clean the camera. This
will cause discoloration. To clean
the camera, wipe with a cloth dam-
pened with diluted mild cleaning
agent and then wipe with a dry
cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

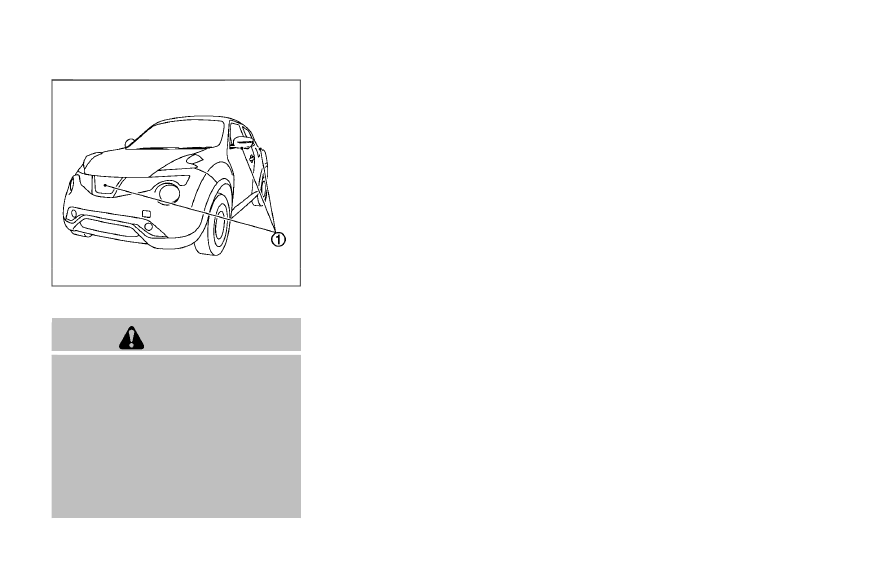

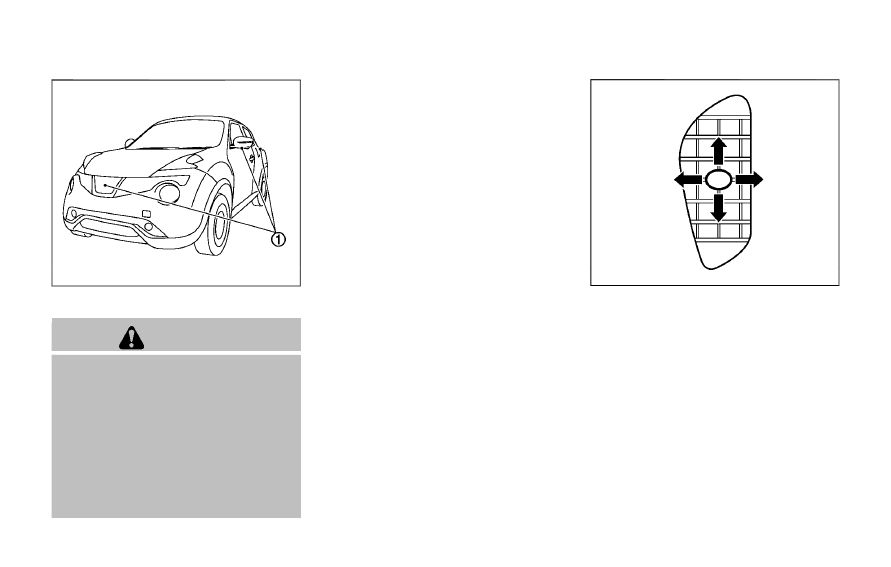

If dirt, rain or snow accumulates on any of the
cameras

*

1

, the Around View

Š

Monitor may not

display objects clearly. Clean the camera by
wiping with a cloth dampened with a diluted mild
cleaning agent and then wiping with a dry cloth.

Heater, air conditioner, audio and phone systems

4-23

4-24

Heater, air conditioner, audio and phone systems

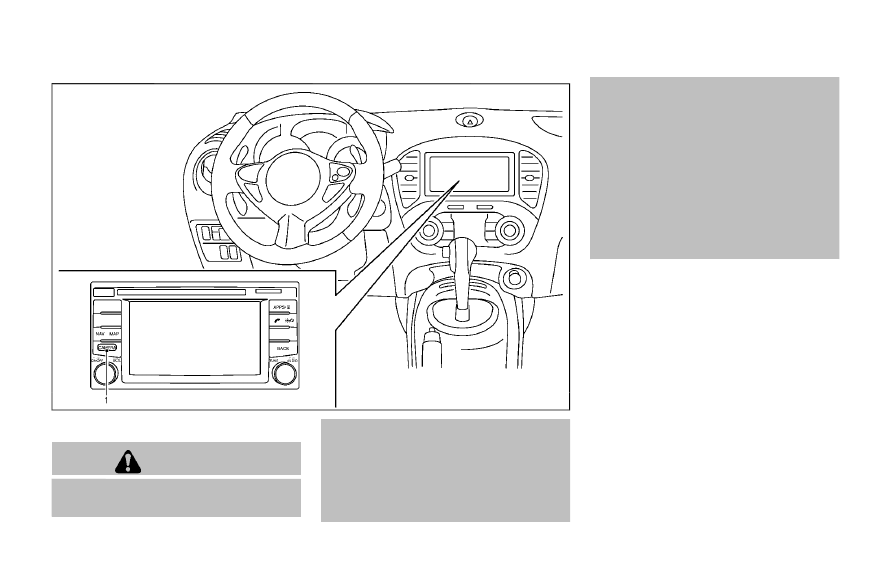

JVH1223X

1. CAMERA button

WARNING

Failure to follow the warnings and
instructions for proper use of the Mov-

ing Object Detection system could re-
sult in serious injury or death.

. The MOD system is not a substitute

for proper vehicle operation and is
not designed to prevent contact
with the objects surrounding the

vehicle. When maneuvering, always
use the outside mirror and rearview
mirror and turn and check the sur-
rounding to ensure it is safe to
maneuver.

. The system is deactivated at speeds

above 5 MPH (8 km/h). It is reacti-
vated at lower speeds.

. The MOD system is not designed to

detect the surrounding stationary
objects.

The Moving Object Detection (MOD) system
can inform the driver of moving objects when
driving out of garages, maneuvering into parking
lots and in other such instances.

The MOD system detects moving objects by
using image processing technology on the
image shown in the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:
. When the shift lever is in the R (Reverse)

position.

. When the CAMERA button is pushed to

switch from a different screen to the camera
view on the display.

MOVING OBJECT DETECTION
(MOD) (models with navigation
system)

. When vehicle speed decreases below

approximately 5 MPH (8 km/h).

The MOD system operates in the following
conditions when the camera view is displayed:
. When the shift lever is in the P (Park) or N

(Neutral) position (CVT model) or the shift
lever is out of the R (Reverse) position (MT
model) and the vehicle is stopped, the MOD
system detects the moving objects in the
bird’s-eye view. The MOD system will not
operate if the outside mirrors are moving in
or out or if either door is opened.

. When the shift lever is in the D (Drive)

position (CVT model) or the shift lever is out
of the R (Reverse) position (MT model), and
the vehicle speed is below approximately 5
MPH (8 km/h), the MOD system detects
moving objects in the front view.

. When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 5 MPH (8 km/h), the MOD
system detects moving objects in the rear
view. The MOD system will not operate if the
liftgate is open.

. When the ignition switch is placed in the

“OFF” position and then back to the “ON”
position.

The MOD system does not detect moving
objects in the front-side view. The MOD icon

is not displayed on the screen when in this view.

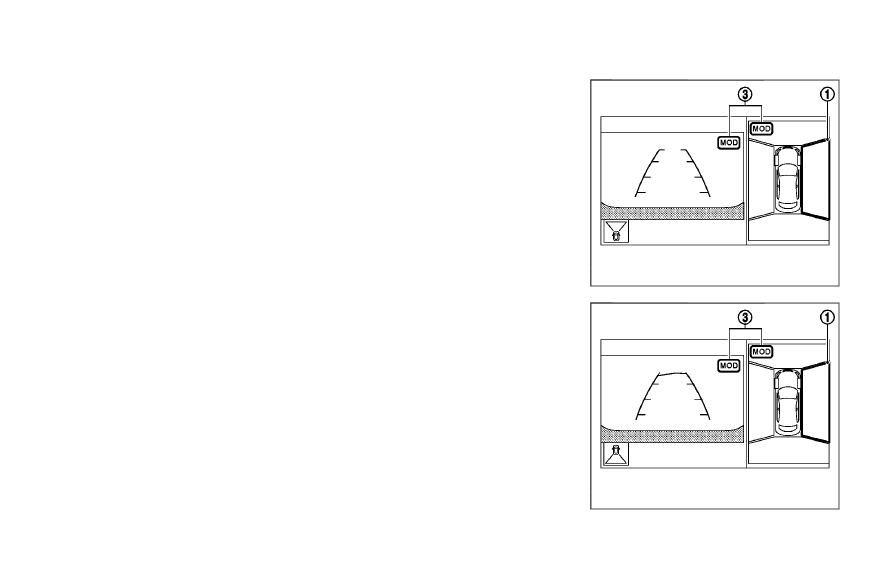

When the MOD system detects a moving object
near the vehicle, the yellow frame will be
displayed on the view where the objects are
detected and a chime will sound once. While the
MOD system continues to detect moving
objects, the yellow frame continues to be
displayed.

JVH1256X

Front and bird’s-eye views

JVH0872X

Rear and bird’s-eye views

Heater, air conditioner, audio and phone systems

4-25

4-26

Heater, air conditioner, audio and phone systems

JVH1257X

Rear and front-side views

In the bird’s-eye view, the yellow frame

*

1

is

displayed on each camera image (front, rear,
right, left) depending on where moving objects
are detected.

The yellow frame

*

2

is displayed on each view

in the front view and rear view modes.

A blue MOD icon

*

3

is displayed in the view

where the MOD system is operative. A gray
MOD icon

*

3

is displayed in the view where the

MOD system is not operative.

If the MOD system is turned off, the MOD icon

*

3

is not displayed.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for MOD. Failure to operate the vehicle
in accordance with these system limita-
tions could result in serious injury or
death.

. Excessive noise (for example, audio

system volume or open vehicle
window) will interfere with the
chime sound, and it may not be
heard.

. The MOD system performance will

be limited according to environmen-
tal conditions and surrounding ob-
jects such as:

— When there is low contrast be-

tween background and the mov-
ing objects

— When there is blinking source of

light.

— When strong light such as an-

other vehicle’s headlight or sun-
light is present.

— When there is dirt, water drops

or snow on the camera lens.

— When the position of the moving

objects in the display is not
changed.

. The MOD system might detect flow-

ing water droplets on the camera
lens, white smoke from the muffler,
moving shadows, etc.

. The MOD system may not function

properly depending on the speed,
direction, distance or shape of the
moving objects.

. If your vehicle sustains damage to

the parts where the camera is
installed, leaving it misaligned or
bent, the sensing zone may be
altered and the MOD system may
not detect objects properly.

. When the temperature is extremely

high or low, the screen may not
display objects clearly. This is not a
malfunction.

JVH1224X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or

thinner to clean the camera. This
will cause discoloration. To clean
the camera, wipe with a cloth dam-
pened with diluted mild cleaning
agent and then wipe with a dry
cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of the
cameras

*

1

, the MOD system may not operate

properly. Clean the camera by wiping with a
cloth dampened with a diluted mild cleaning
agent and then wiping with a dry cloth.

SAA3338

CENTER VENTILATORS

Adjust the air flow direction of ventilators as
illustrated.

Adjust the air flow direction of the ventilators by
moving the center knob (up/down and left/right)
until the preferred position is achieved.

Heater, air conditioner, audio and phone systems

4-27

VENTILATORS

4-28

Heater, air conditioner, audio and phone systems

SAA2381

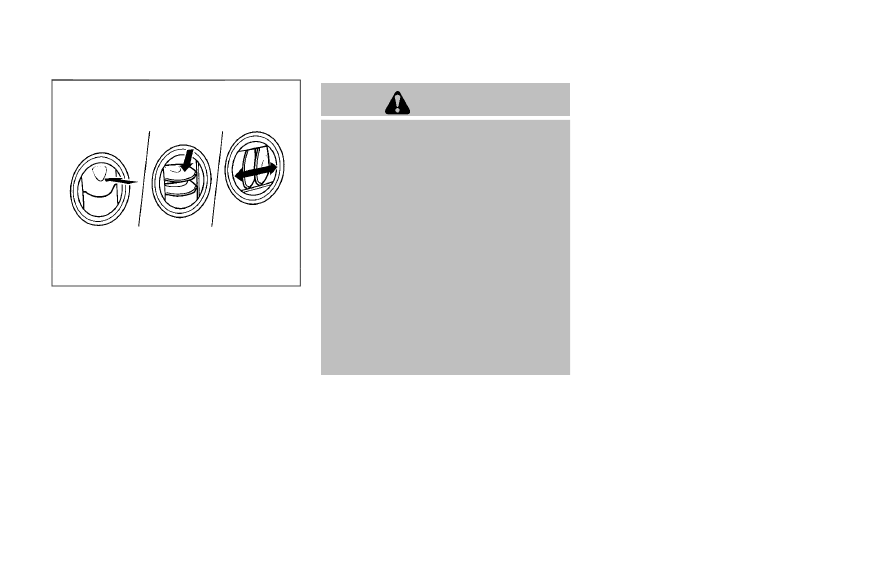

SIDE VENTILATORS

Open or close the vents, and adjust the air flow
direction of ventilators as illustrated.

WARNING

. The air conditioner cooling function

operates only when the engine is
running.

. Do not leave children or adults who

would normally require the support
of others alone in your vehicle. Pets
should not be left alone either. On
hot, sunny days, temperatures in a
closed vehicle could quickly become
high enough to cause severe or
possibly fatal injuries to people or
animals.

. Do not use the recirculation mode

for long periods as it may cause the
interior air to become stale and the
windows to fog up.

Start the engine and operate the heater and the
air conditioner system.

NOTE:
. Odors from inside and outside the

vehicle can build up in the air condi-
tioner unit. Odor can enter the passen-
ger compartment through the vents.

. When parking, set the heater and air

conditioner controls to turn off air

recirculation to allow fresh air into the
passenger compartment. This should
help reduce odors inside the vehicle.

HEATER AND AIR CONDITIONER

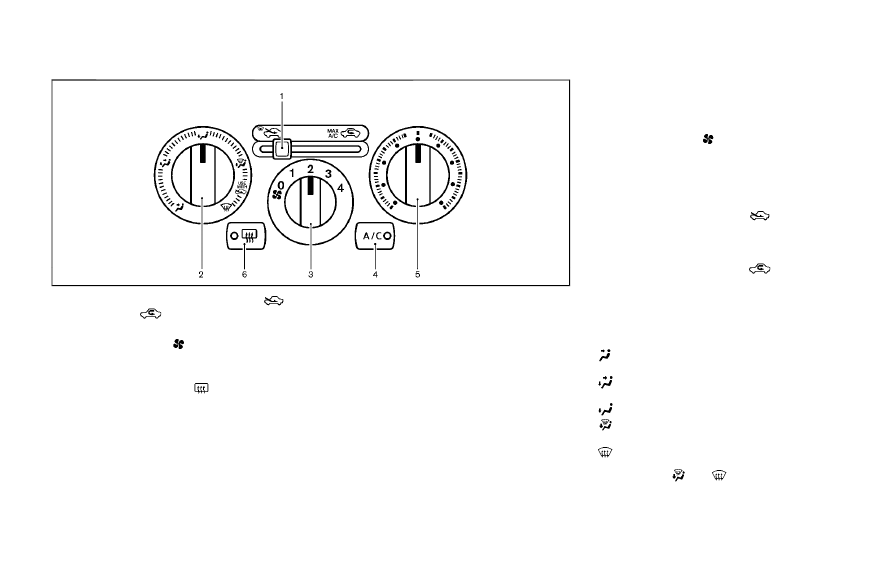

SAA3447

1.

Air intake lever (Outside air circulation

/Air

recirculation

)

2.

Air flow control dial

3.

Fan speed control

dial

4.

A/C (Air Conditioner) button

5.

Temperature control dial

6.

Rear window defroster

button (See “Rear

window and outside mirror defroster switch”
(P.2-38).)

MANUAL AIR CONDITIONER (if so
equipped)

To turn off the heater and air conditioner, turn the
fan speed control

dial to the OFF (0)

position.

Controls

Outside air circulation:

Move the air intake lever to the

position. The

air flow is drawn from outside the vehicle.

Air recirculation:

Move the air intake lever to the

position. The

air flow is circulated inside the vehicle.

Air flow control:

Turn the air flow control dial to change the air
flow mode.

—

Air flows from the center and side
ventilators.

—

Air flows from the center and side
ventilators and foot outlets.

—

Air flows mainly from the foot outlets.

—

Air flows from the defroster and foot
outlets.

—

Air flows mainly from the defroster outlets.

. When the

or

position is selected,

the air conditioner will automatically turn on.
This will dehumidify the air and help to defog
the windows.

Heater, air conditioner, audio and phone systems

4-29

4-30

Heater, air conditioner, audio and phone systems

Fan speed control:

Turn the fan speed control

dial clockwise to

increase the fan speed.

Turn the fan speed control

dial counter-

clockwise to decrease the fan speed.

A/C (Air Conditioner) operation:

Push the A/C button to turn on or off the air
conditioner. When the air conditioner is on, the
A/C indicator light on the button illuminates.

Temperature control:

Turn the temperature control dial to set the
desired temperature. Turn the dial between the
middle and the right position to select the hot
temperature. Turn the dial between the middle
and the left position to select the cool tempera-
ture.

Heater operation

Heating:

This mode is used to direct heated air to the foot
outlets.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

Ventilation:

This mode directs outside air to the side and
center ventilators.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

Defrosting or defogging:

This mode directs the air to the defroster outlets
to defrost/defog the windows.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

. To remove frost from the outside surface of

the windshield quickly, turn the temperature
control dial to the maximum hot position and
the fan speed control

dial to the

maximum position.

. When the

position is selected, the air

conditioner will automatically turn on. This
will dehumidify the air and help to defog the
windows.

Bi-level heating:

This mode directs cool air from the side and
center vents and warm air from the foot outlets.
When the temperature control dial is turned to
the maximum hot or cool position, the air
between the ventilators and the foot outlets is
the same temperature.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position.

Heating and defogging:

This mode heats the interior and defogs the
windows.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position.

When the

position is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows.

Air conditioner operation

The air conditioner system should be operated
for approximately 10 minutes at least once a
month. This helps prevent damage to the air
conditioner system due to the lack of lubrication.

Cooling:

This mode is used to cool and dehumidify the air.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Turn the temperature control dial to the

desired position between the middle and the
cool (left) position.

. For quick cooling when the outside tem-

perature is high, move the air intake lever to
the

position. Be sure to move the air

intake lever to the

position for normal

cooling.

. A visible mist may be seen coming from the

ventilators in hot, humid conditions as the air
is cooled rapidly. This does not indicate a
malfunction.

Dehumidified heating:

This mode is used to heat and dehumidify the
air.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

Dehumidified defogging:

This mode is used to defog the windows and
dehumidify the air.

1. Move the air intake lever to the

position.

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position.

When the

position is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows.

Heater, air conditioner, audio and phone systems

4-31

4-32

Heater, air conditioner, audio and phone systems

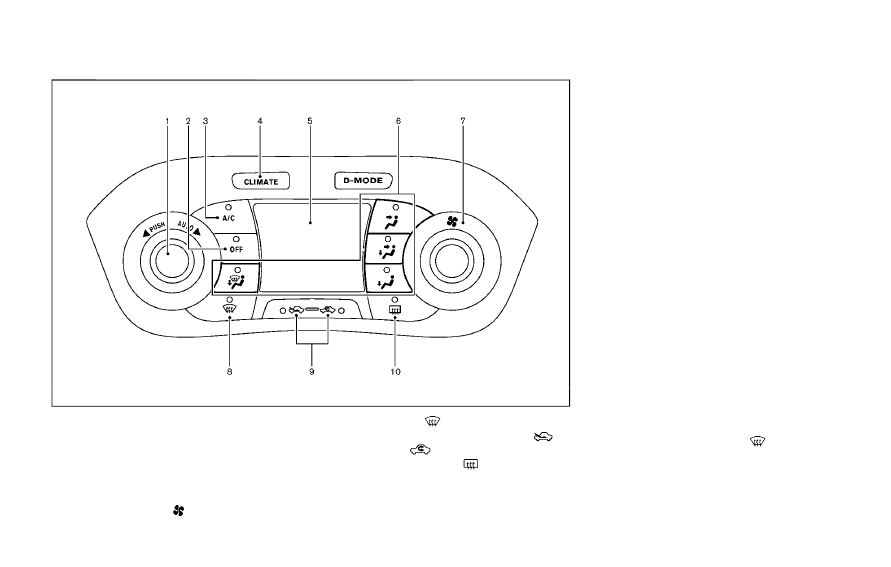

SAA3443

1.

AUTO button/Temperature control dial

2.

OFF button

3.

A/C button

4.

CLIMATE button

5.

Display screen*

6.

Air flow control buttons

7.

Fan speed control

dial

8.

Front defroster

button

9.

Air intake button (Outside air circulation

/Air

recirculation

)

10.

Rear window defroster

button (See “Rear

window and outside mirror defroster switch”
(P.2-38).)

*:

Temperature is displayed in

8F (US) or 8C

(Canada).

AUTOMATIC AIR CONDITIONER (with
Integrated Control System)

Automatic operation (AUTO)

The AUTO mode may be used year-round as the
system automatically controls constant tempera-
ture, air flow distribution and fan speed.

To turn off the heater and air conditioner, push
the CLIMATE button to change to the Climate
Control Mode, then push the OFF button.

Cooling and dehumidified heating:

1. Push the AUTO button. (The AUTO indicator

will be displayed.)

2. Turn the temperature control dial to set the

preferred temperature. The temperature
range is between 60

8F (188C) and 908F

(32

8C).

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the air is
cooled rapidly. This does not indicate a mal-
function.

Dehumidified defrosting/defogging:

1. Push the front defroster

button. (The

indicator light will illuminate.)

2. Turn the temperature control dial to set the

preferred temperature.

.

To remove moisture or fog on the front

window quickly, set the temperature to
the high temperature and the fan speed
to their maximum level.

.

After the windshield is cleared, push the

front defroster

button again. (The

indicator light will turn off.)

.

When the front defroster

button is

pushed, the air conditioner will automa-
tically turn on to defog the windshield.
The outside air circulation mode will be
selected to improve the defogging per-
formance.

.

When the

position is selected, the

air recirculation mode cannot be turned
on to prevent the windows from being
fogged up.

Manual operation

The manual mode can be used to control the
heater and air conditioner to your desired
settings.

To turn off the heater and air conditioner, push
the OFF button.

If the Drive Mode is indicated on the screen,
push the CLIMATE button to change to the
Climate Control Mode, then push the OFF
button.

Fan speed control:

Turn the fan speed control

dial to adjust the

fan speed.

Air flow control:

Push the air flow control buttons to change the
air flow mode:

—

Air flows from the center and side
ventilators.

—

Air flows from the center and side
ventilators and foot outlets.

—

Air flows mainly from the foot outlets.

—

Air flows from the defroster outlets and
foot outlets.

Temperature control:

Turn the temperature control dial to set the
preferred temperature.

The temperature range is between 60

8F (188C)

and 90

8F (328C).

Air intake control:
. Push the air intake button to change the air

circulation mode. When the indicator light
on “

” side illuminates, the flowing air is

recirculated inside the vehicle.
When the

or

position is selected,

the air recirculation mode cannot be turned
on to prevent the windows from being
fogged up.

. Push the air intake button to change the air

circulation mode. When the indicator light
on “

” side illuminates, the flowing air is

drawn from outside the vehicle.

. Push and hold the air intake button for more

than 1.5 seconds to set the automatic
control between the outside air circulation
and air recirculation modes.
When the “

” or “

” position is

selected, the air recirculation mode does
not activate.
When setting the automatic control mode,
the indicator lights “

” and “

” will

blink twice indicating that the system is in
the automatic control mode.

Heater, air conditioner, audio and phone systems

4-33

4-34

Heater, air conditioner, audio and phone systems

JVH1245X

Air conditioner mode screen

SAA3379

Drive mode screen

Displaying Climate control

When in Climate Control Mode, the selected
temperature and airflow, and automatic mode or
manual mode are indicated on the display.

When in Drive Mode, the same items as above
are indicated, but on the bottom of the display.

To switch to Climate Control Mode, push the
CLIMATE control mode select button.

Setting climate ECO

When in Drive Mode, CLIMATE ECO can be
switched on or off. When CLIMATE ECO is
switched on, the climate control system oper-
ates to enhance fuel economy.

See “Setting the climate ECO mode” (P.5-24).

SAA2368

SAA3441

OPERATING TIPS (for automatic air
conditioner)

. When the engine coolant temperature and

outside air temperature are low, the air flow
from the foot outlets may not operate. This is
not a malfunction. After the coolant tem-
perature warms up, air will flow normally
from the foot outlets.

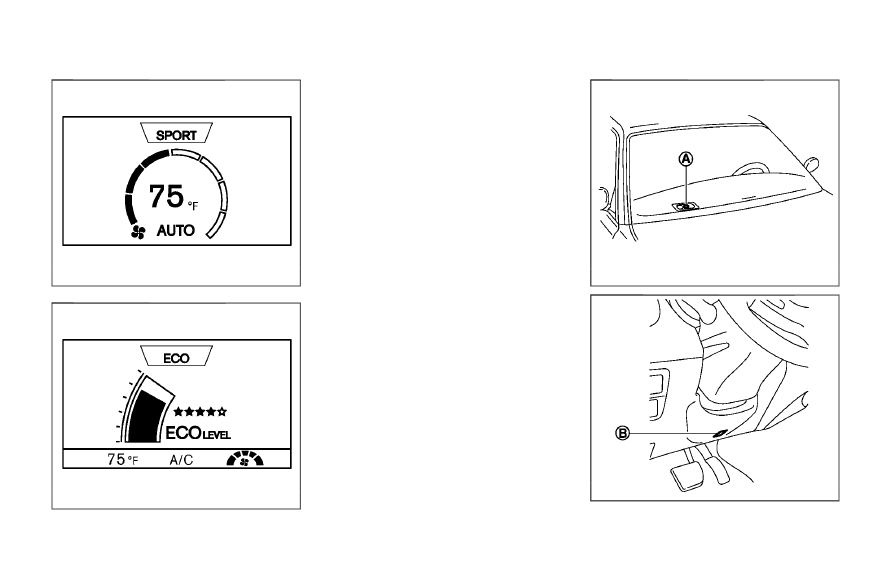

. The automatic air conditioner is equipped

with sensors as illustrated. The sensors

*

A

and

*

B

on the instrument panel help

maintain a constant temperature. Do not
put anything on or around these sensors.

IN-CABIN MICROFILTER

The air conditioning system is equipped with an
in-cabin microfilter which collects dirt, pollen,
dust, etc. To make sure the air conditioner heats,
defogs, and ventilates efficiently, replace the
filter in accordance with the specified main-
tenance intervals listed in the “9. Maintenance
and schedules” section. It is recommended to
see a NISSAN dealer to replace the filter.

The filter should be replaced if the air flow
decreases significantly or if windows fog
up easily when operating the heater or air
conditioning system.

SERVICING AIR CONDITIONER

The air conditioner system in your vehicle is
charged with a refrigerant designed with the
environment in mind. This refrigerant will not
harm the earth’s ozone layer. Special char-
ging equipment and lubricant are required when
servicing your vehicle air conditioner. Using
improper refrigerants or lubricants will cause
severe damage to your air conditioner system.
(See “Capacities and recommended fluids/
lubricants” (P.10-2) for air conditioner system
refrigerant and lubricant recommendations.)

Your NISSAN dealer will be able to service your
environmentally friendly air conditioner system.

WARNING

The system contains refrigerant under
high pressure. To avoid personal injury,
any air conditioner service should be
done only by an experienced technician
with the proper equipment.

AUDIO OPERATION PRECAUTIONS

Radio

Place the ignition switch in the ACC or ON
position and push the FM·AM button to turn on
the radio. If you listen to the radio with the
engine not running, the ignition switch should be
placed in the ACC position.

Radio reception is affected by station signal
strength, distance from radio transmitter, build-
ings, bridges, mountains and other external
influences. Intermittent changes in reception
quality normally are caused by these external
influences.

Using a cellular phone in or near the
vehicle may influence radio reception
quality.

Radio reception:

Your vehicle radio system is equipped with
state-of-the-art electronic circuits to enhance
radio reception. These circuits are designed to
extend reception range, and to enhance the
quality of that reception.

However there are some general characteristics
of both FM and AM radio signals that can affect
radio reception quality in a moving vehicle, even
when the finest equipment is used. These
characteristics are completely normal in a given
reception area, and do not indicate any mal-

Heater, air conditioner, audio and phone systems

4-35

AUDIO SYSTEM

4-36

Heater, air conditioner, audio and phone systems

function in your vehicle radio system.

Reception conditions will constantly change
because of vehicle movement. Buildings, terrain,
signal distance and interference from other
vehicles can work against ideal reception.
Described below are some of the factors that
can affect your radio reception.

Some cellular phones or other devices may
cause interference or a buzzing noise to come
from the audio system speakers. Storing the
device in a different location may reduce or
eliminate the noise.

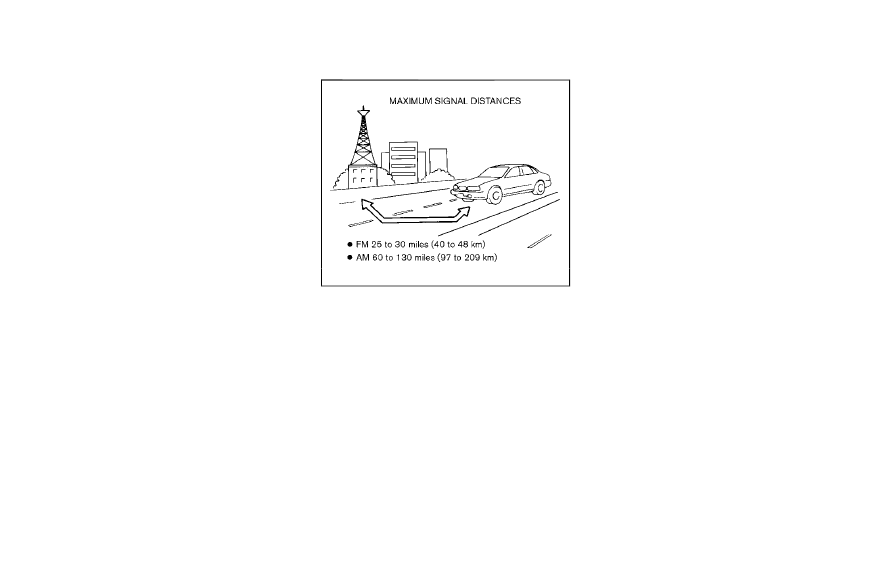

SAA0306

FM radio reception:

Range: FM range is normally limited to 25 to 30
miles (40 to 48 km), with monaural (single
station) FM having slightly more range than
stereo FM. External influences may sometimes
interfere with FM station reception even if the
FM station is within 25 miles (40 km). The
strength of the FM signal is directly related to the
distance between the transmitter and receiver.
FM signals follow a line-of-sight path, exhibiting
many of the same characteristics as light. For
example they will reflect off objects.

Fade and drift: As your vehicle moves away from
a station transmitter, the signals will tend to fade
and/or drift.

Static and flutter: During signal interference from
buildings, large hills or due to antenna position,
usually in conjunction with increased distance
from the station transmitter, static or flutter can
be heard. This can be reduced by lowering the
treble setting to reduce the treble response.

Multipath reception: Because of the reflective
characteristics of FM signals, direct and re-
flected signals reach the receiver at the same
time. The signals may cancel each other,
resulting in momentary flutter or loss of sound.

AM radio reception:

AM signals, because of their low frequency, can
bend around objects and skip along the ground.
In addition, the signals can be bounced off the
ionosphere and bent back to earth. Because of
these characteristics. AM signals are also
subject to interference as they travel from
transmitter to receiver.

Fading: Occurs while the vehicle is passing
through freeway underpasses or in areas with
many tall buildings. It can also occur for several
seconds during ionospheric turbulence even in
areas where no obstacles exist.

Static: Caused by thunderstorms, electrical
power lines, electric signs and even traffic lights.
