Nissan Note E12. Manual - part 537





REAR SEAT

SE-35

< UNIT DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

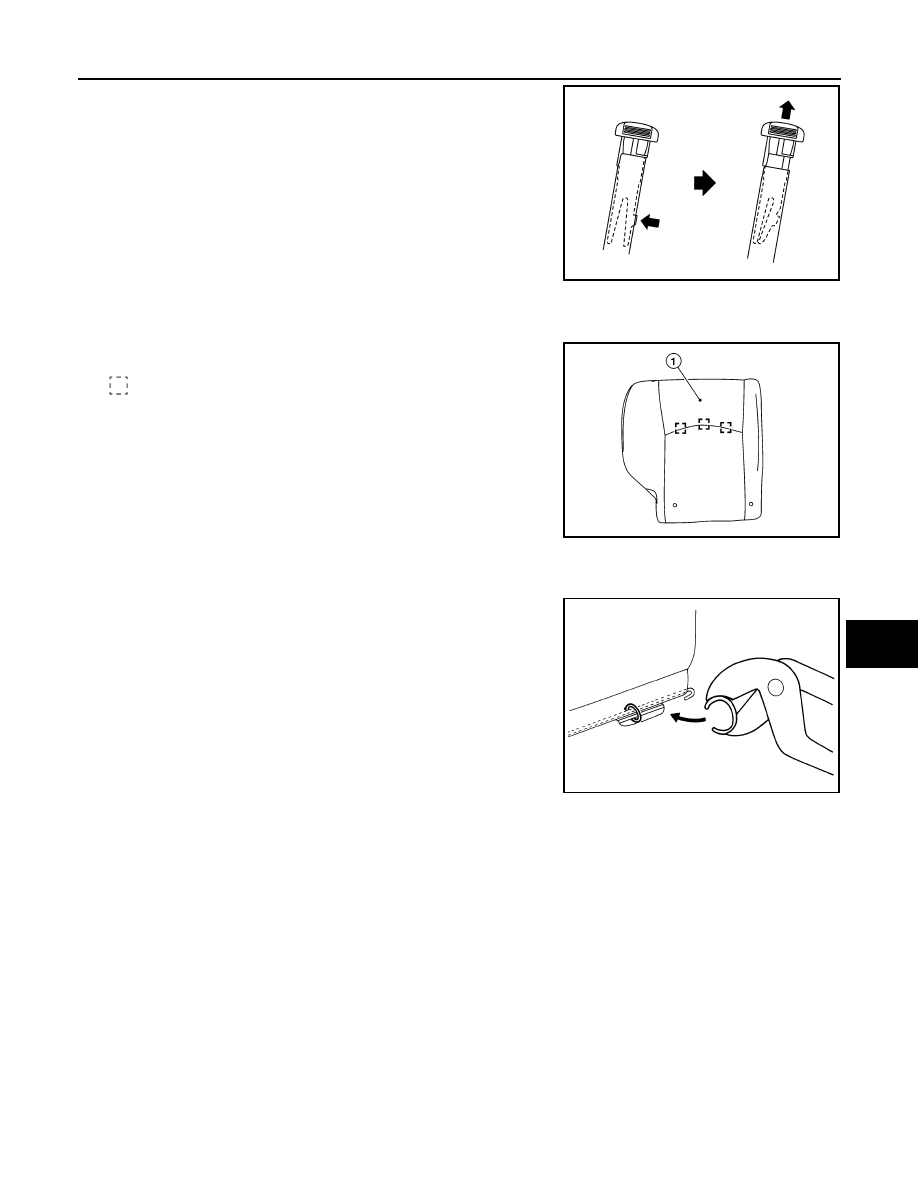

7. Release the headrest holder locks as shown and remove.

CAUTION:

Before removing the headrest holder, check its orientation

(front/rear and right/left).

8. Remove the seatback trim and seatback pad from the seatback frame.
9. Remove bolts and the seatback latch.
10. Remove the hog rings and separate the seatback trim (1) from

the seatback pad.

: Hog ring

NOTE:

Remove all pieces of hog rings and discard them.

ASSEMBLY

Assembly is in the reverse order of disassembly.

• Install new hog rings on the seatback trim in original positions.

• Use only one hog ring in each designated location.

• Make sure hog rings are correctly fastened around both the seat-

back trim and seatback pad wires.

• Smooth out all wrinkle during assembly.

• Use NISSAN standard hog rings and tools to assemble.

JMJIA4073ZZ

ALJIA1249ZZ

PIIB3356J
