Nissan Note E12. Manual - part 498

PG

HARNESS

PG-45

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

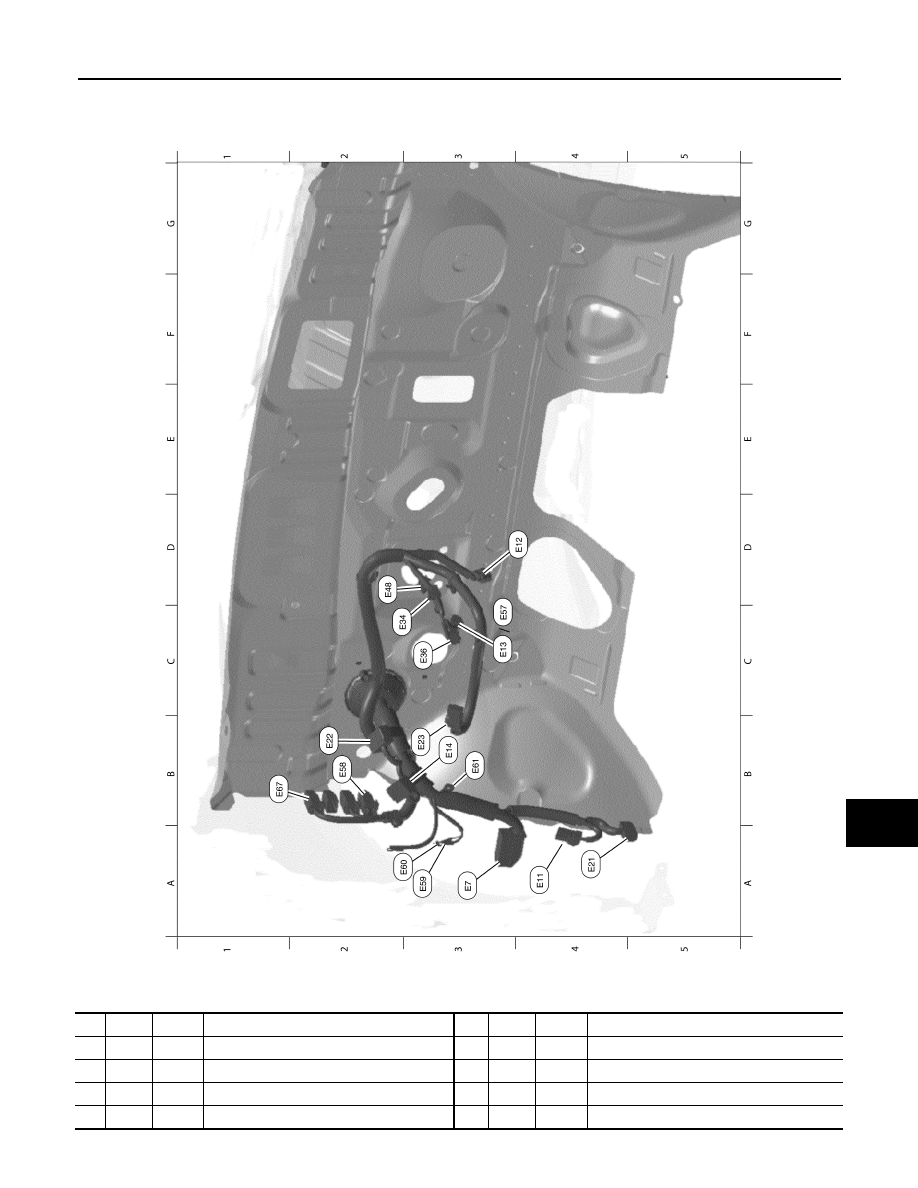

ENGINE ROOM HARNESS (PASSENGER COMPARTMENT)

AAMIA0164ZZ

A3

E7         SMJ

: To M69

C3

E36        BR/2

:  Brake  pedal  position  switch

A4

E11        B/2

:  To  M78

D2

E48        W/4

:  Clutch    position  switch

D4 E12        B/6

:  Accelerator  pedal  position  sensor

C3

E57        B/2

:  Stop  lamp  switch  (With  M/T)

C3 E13        W/4

: Stop lamp switch (With CVT)

B2

E58        L/4

: Front fog lamp relay

B3

E14        L/12

:  Joint  connector-E03

A3

E59        —

:  Body  ground

PG-46

< WIRING DIAGRAM >

HARNESS

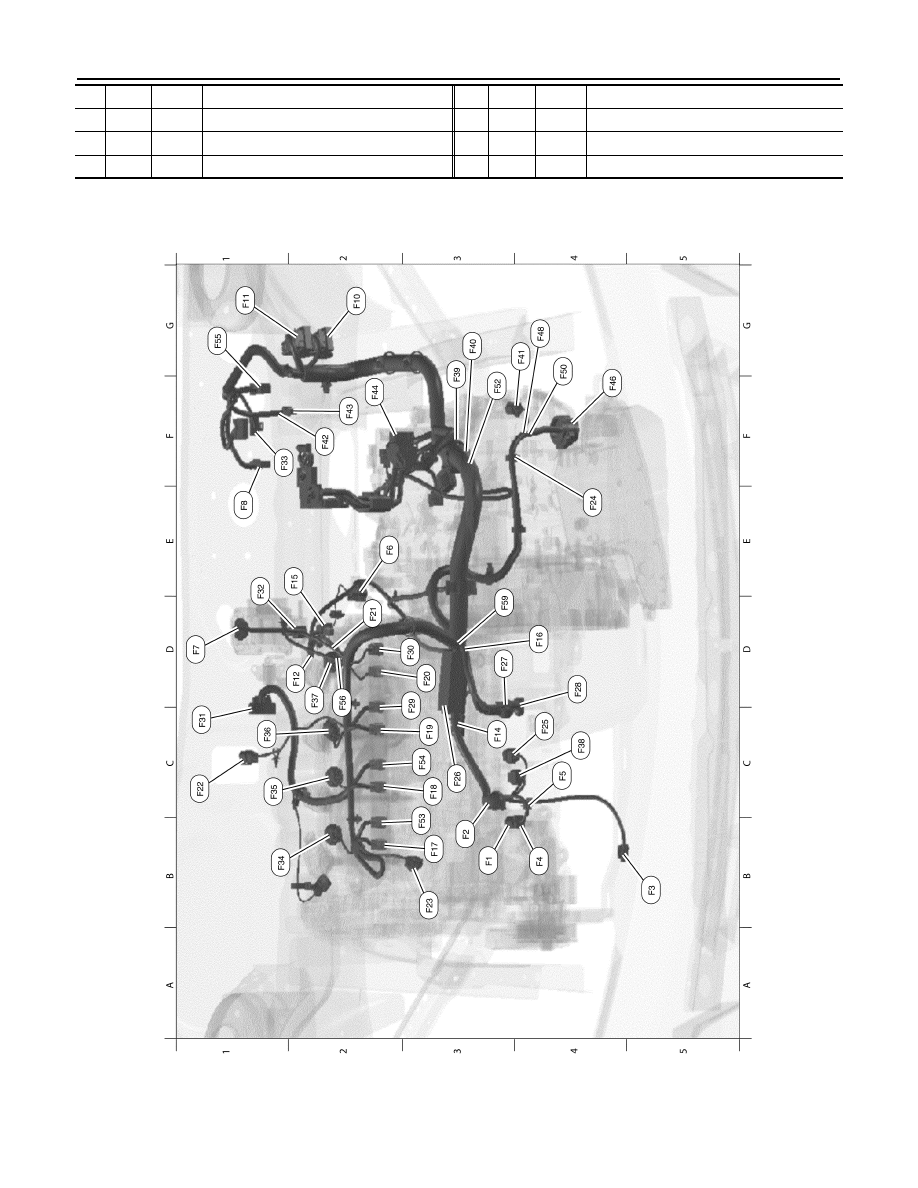

ENGINE CONTROL HARNESS

A4

E21        GR/16 : To B12

A2

E60        —

: Body ground

B2

E22        W/22

:  Joint  connector–E02

B3

E61        —

:  Body  ground

B3

E23        B/2

:  EPS  control  unit

B1

E67        L/4

:  Daytime light relay

C2 E34        BR/2

:  Clutch  interlock  switch

AAMIA0165ZZ

PG

HARNESS

PG-47

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

B3

F1         B/3

: Generator

D3

F29        B/2

: Fuel injector No. 3 (Rear)

B3

F2         —

: Generator

D3

F30        B/2

: Fuel injector No. 4 (Rear)

B5

F3         B/1

: A/C compressor

C1

F31        B/6

: Mass air flow sensor

B4

F4         —

: Generator

E1

F32        GR/2

: Exhaust valve timing control solenoid
  valve

C4 F5         —

: Engine ground

F1

F33        W/6

: To E19

E2

F6         GR/2

: Engine coolant temperature sensor

B1

F34        GR/3

: Ignition coil No. 1 (With power
  transistor)

D1 F7         B/6

: Electric throttle control actuator

C1

F35        GR/3

: Ignition coil No. 2 (With power
  transistor)

E1

F8         W/24

: To E8

C1

F36        GR/3

: Ignition coil No. 3 (With power
  transistor)

G2 F10        GR/32 : ECM

D2

F37        GR/3

: Ignition coil No. 4 (With power
  transistor)

G1 F11        BR/48

:  ECM

C4

F38        B/3

:  Engine  oil  pressure  sensor

D2 F12        BR/4

:  Air  fuel  ratio  (A/F)  sensor  1

G3

F39        —

:  Fusible  link  box  (Battery)

C3 F14        B/2

:  Knock  sensor

G3

F40        —

:  Fusible  link  box  (Battery)

E2

F15        B/3

:  Crankshaft  position  sensor  (POS)

G4

F41        B/3

:  Output  speed  sensor

D4 F16        —

:  Engine  ground

F2

F42        W/12

: IPDM E/R (Intelligent power distribution
  module engine room)

B3

F17        B/2

: Fuel injector No. 1 (Front)

F2

F43        W/12

: IPDM E/R (Intelligent power distribution
  module engine room)

C3 F18        B/2

:  Fuel  injector  No.  2  (Front)

F2

F44        B/48

:  TCM  (Transmission  control  module)

C3 F19        B/2

: Fuel injector No. 3 (Front)

F4

F46        GR/22

: CVT unit

D3 F20        B/2

:  Fuel  injector  No.  4  (Front)

G4

F48        B/3

:  Secondary  speed  sensor

D2 F21        B/3

:  Intake  camshaft  position  sensor

G4

F50        B/3

:  Primary  speed  sensor

C1 F22        G/2

: EVAP canister purge volume control
  solenoid valve

F3

F52        B/10

:  Transmission  range  switch

B3

F23        G/2

: Intake valve timing control solenoid
  valve

B3

F53        B/2

:  Fuel  injector  No.  1  (Rear)

E4

F24        G/3

:  Park/neutral  position  (PNP)  switch

C3

F54        B/2

:  Fuel  injector  No.  2  (Rear)

C4 F25        GR/2

:  Engine  oil  temperature  sensor

G1

F55        GR/12

:  To  E55

C3 F26        W/2

:  Condenser

D2

F56        B/3

:  Exhaust  camshaft  position  sensor

D3 F27        —

: Starter motor

D3

F59        —

: Engine ground

D4 F28        —

: Starter motor

PG-48

< WIRING DIAGRAM >

HARNESS

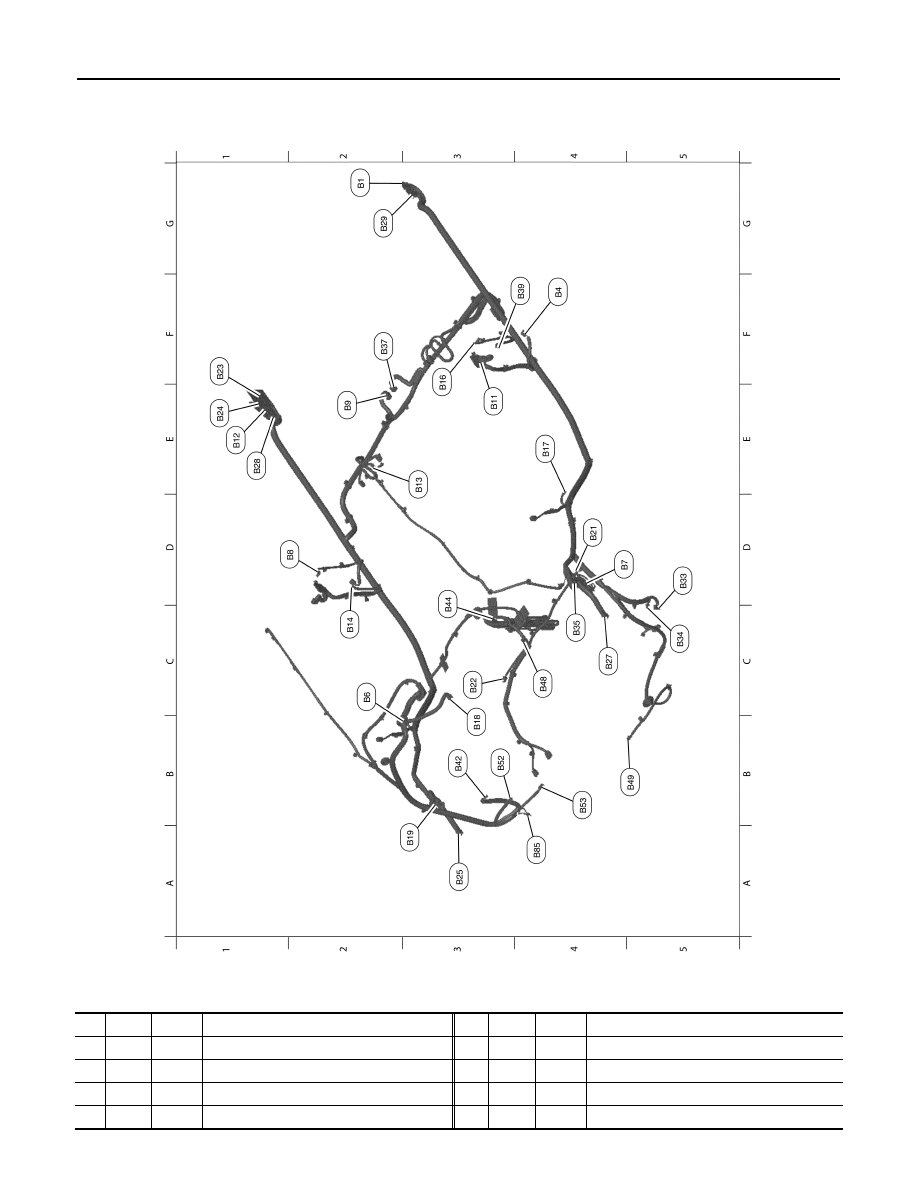

BODY HARNESS

AAMIA0166ZZ

G2 B1         W/24

: To M29

E1

B24        W/24

: To M16

F4

B4         W/10

: To D201

A3

B25        W/6

: Rear combination lamp LH

C2 B6         W/4

: Rear door switch LH

C4

B27        W/6

: Rear combination lamp RH

D4 B7         —

: Body ground

E1

B28        W/2

: To M11

D2 B8         W/4

: Front door switch LH

G2

B29        W/16

: To M12
