Nissan Note E12. Manual - part 497

PG

HARNESS

PG-41

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

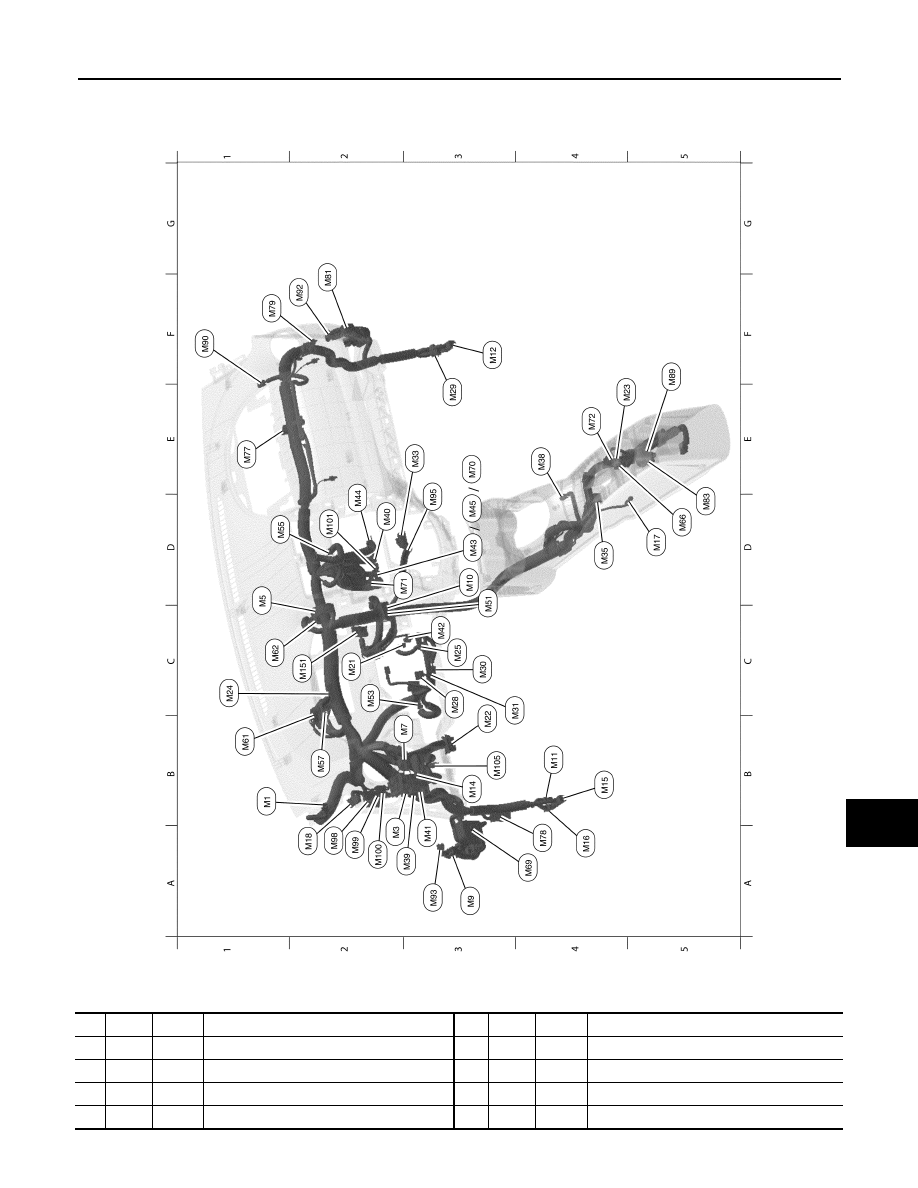

MAIN HARNESS

AAMIA0162ZZ

B1

M1         W/8

: To R1

D2

M44        G/5

: Audio unit (With display audio system)

A2

M3         W/1

: Fuse block (J/B)

D3

M45        W/20

: Audio unit (With display audio system)

D1 M5         BR/20

:  Joint  connector-M03

D3

M51        GR/20

:  Joint  connector-M04

B3

M7         W/16

:  Door  mirror  remote  control  switch

C2

M53        B/8

:  EPS  control  unit

A3

M9         W/12

:  To  D1

D1

M55        W/4

:  Hazard  switch

PG-42

< WIRING DIAGRAM >

HARNESS

D3 M10        L/20

:  Joint  connector–M01

B2

M57        —

:  Body  ground

B4

M11        W/2

:  To  B28

B1

M61        —

:  Body  ground

F3

M12        W/16

:  To  B29

C1

M62        W/2

:  Front  blower  motor

B3

M14        L/4

:  Rear  window  defogger  relay

D5

M66        B/2

:  Console  power  socket

B4

M15        W/16

:  To  B23

A4

M69        SMJ

:  To  E7

A4

M16        W/24

:  To  B24

E3

M70        W/20

:  AV  control  unit

D5 M17        B/1

:  Parking  brake  switch

D2

M71        W/24

:  AV  control  unit

A2

M18        B/40

:  BCM  (Body  control  module)

E4

M72        L/5

:  USB  interface

C2 M21        W/4

: NATS antenna amp.

E1

M77        Y/2

: Front passenger air bag module

B3

M22        W/16

:  Data  link  connector

A4

M78        B/2

:  T0  E11

E4

M23        W/4

:  AUX  in  jack

F1

M79        —

:  Body  ground

C1 M24        W/40

:  Combination  meter

F2

M81        W/12

:  To  D115

C3 M25        W/8

:  Push–button  ignition  swtich

D5

M83        B/3

:  G  sensor

C3 M28        W/16

:  Combination  switch

F5

M89        L/2

:  Inside  key  antenna  (Console)

E3

M29        W/24

:  To  B1

F1

M90        B/4

:  Remote  keyless  entry  receiver

C3 M30        GR/8

:  Combination  switch  (Spiral  cable)

F2

M92        W/12

:  To  D116

C4 M31        Y/6

:  Combination  switch  (Spiral  cable)

A3

M93        W/24

:  To  D16

E3

M33        B/15

:  Front  air  control

D3

M95        L/2

:  Inside  key  antenna  (Instrument  center)

D4 M35        Y/28

:  Air  bag  diagnosis  sensor  unit

A2

M98        W/40

:  BCM  (Body  control  module)

E4

M38        W/8

:  CVT  shift  selector

A2

M99        W/15

:  BCM  (Body  control  module)

A3

M39        L/4

:  Accessory  relay–2

A2

M100       B/15

: BCM (Body control module)

D2 M40        W/32

: Audio unit (With display audio system)

D2

M101       W/16

: Audio unit (With base audio system)

A3

M41        B/5

:  Back  door  lock  actuator  relay

B3

M105       W/4

:  Headlamp  aiming  switch

C3 M42        BR/4

:  Thermo  control  amp.

C2

M151       BR/4

: Front blower motor resistor

D3 M43        W/20

: Audio unit (With base audio system)

PG

HARNESS

PG-43

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

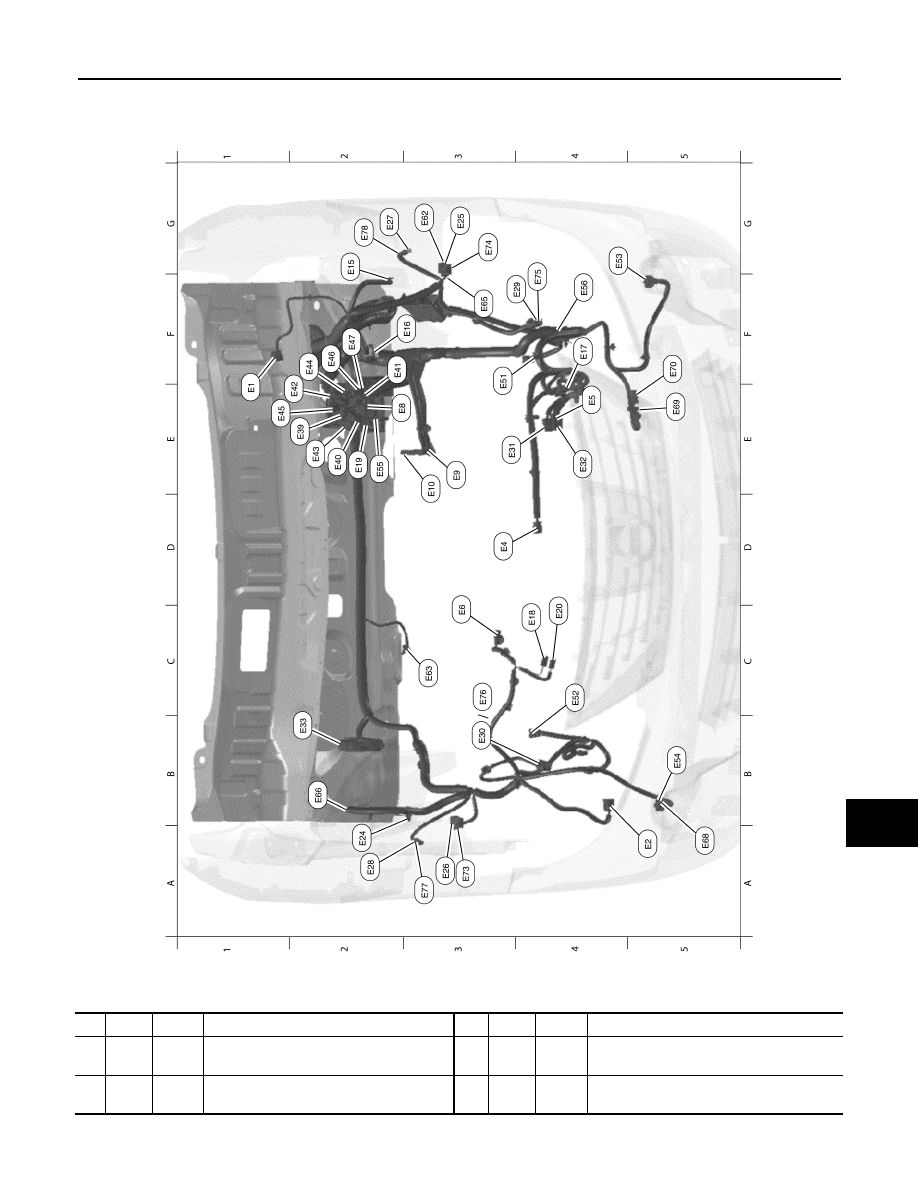

ENGINE ROOM HARNESS

AAMIA0163ZZ

E1

E1         GR/5

: Front wiper motor

F2

E41        L/4

: Starter relay

A5

E2         W/2

: Front washer motor

E2

E42        B/2

: IPDM E/R (Intelligent power distribution
  module engine room)

D3 E4         Y/2

: Crash zone sensor

E2

E43        B/6

: IPDM E/R (Intelligent power distribution
  module engine room)

PG-44

< WIRING DIAGRAM >

HARNESS

E4

E5         B/2

: Cooling fan  motor

F2

E44        BR/8

: IPDM E/R (Intelligent power distribution
  module engine room)

C3 E6         B/2

: Hood switch

E1

E45        BR/12

: IPDM E/R (Intelligent power distribution
  module engine room)

E2

E8         W/24

: To F8

F2

E46        W/24

: IPDM E/R (Intelligent power distribution
  module engine room)

E3

E9         BR/2

: Fusible link box (Battery)

F2

E47        W/16

: IPDM E/R (Intelligent power distribution
  module engine room)

E3

E10        GR/2

:  Fusible  link  box  (Battery)

F3

E51        B/2

:  Front  wheel  sensor  LH

G2 E15        —

:  Body  ground

C4

E52        B/2

:  Front  wheel  sensor  RH

F3

E16        B/32

:  ECM

G4

E53        B/2

:  Front  fog  lamp  LH

F4

E17        B/3

:  Refrigerant  pressure  sensor

B5

E54        B/2

:  Front  fog  lamp  RH

C4 E18        BR/1

: Horn

E2

E55        GR/12

: To F55

E2

E19        W/6

: To F33

F4

E56        B/2

: Pre–wiring for front fog lamps

C4 E20        B/1

: Horn

G3

E62        B/4

: Cooling fan relay

A2

E24        —

:  Body  ground

C3

E63        GR/4

:  Heated  oxygen  sensor  2

G3 E25        B/3

: Front combination lamp LH (Without
  daytime light system)

F3

E65        B/3

: Front combination lamp RH (Headlamp
  aiming motor)

A3

E26        B/3

: Front combination lamp RH (Without
  daytime light system)

B2

E66        B/3

: Front combination lamp LH (Headlamp
  aiming motor)

G2 E27        B/2

: Front combination lamp LH (Without
  daytime light system)

A5

E68        GR/2

: Front combination lamp RH (With daytime
  light system)

A2

E28        B/2

: Front combination lamp RH (Without
  daytime light system)

E5

E69        GR/2

: Front combination lamp LH (With daytime
  light system)

F4

E29        GR/3

: Front combination lamp LH (Without
  daytime light system)

F5

E70        BR/3

:  Intelligent  Key  warning  buzzer

B3

E30        GR/3

: Front combination lamp RH (Without
  daytime light system)

A3

E73        B/3

: Front combination lamp RH (With daytime
  light system)

E3

E31        GR/4

: Cooling fan motor

G3

E74        B/3

: Front combination lamp LH (With daytime
  light system)

E4

E32        W/2

: Cooling fan motor

F4

E75        GR/2

: Front combination lamp LH (With daytime
  light system)

B2

E33        B/38

: ABS actuator and electric unit (Control
  unit)

C3

E76        GR/2

: Front combination lamp RH (With daytime
  light system)

E2

E39        W/3

: Horn relay

A3

E77        B/2

: Front combination lamp RH (With daytime
  light system)

E2

E40        B/2

:  Brake  fluid  level  switch

G2

E78        B/2

: Front combination lamp LH (With daytime
  light system)
