Check if shift check groove of fork rod or 5th & reverse check
groove is worn, or has any other abnormalities.

SMT692D

1st & 2nd fork rod

5th & reverse fork rod

3rd & 4th fork rod

REPAIR FOR COMPONENT PARTS

RS5F70A

Shift Control Components (Cont’d)

MT-75

NCMT0023

Clutch Housing

NCMT0023S01

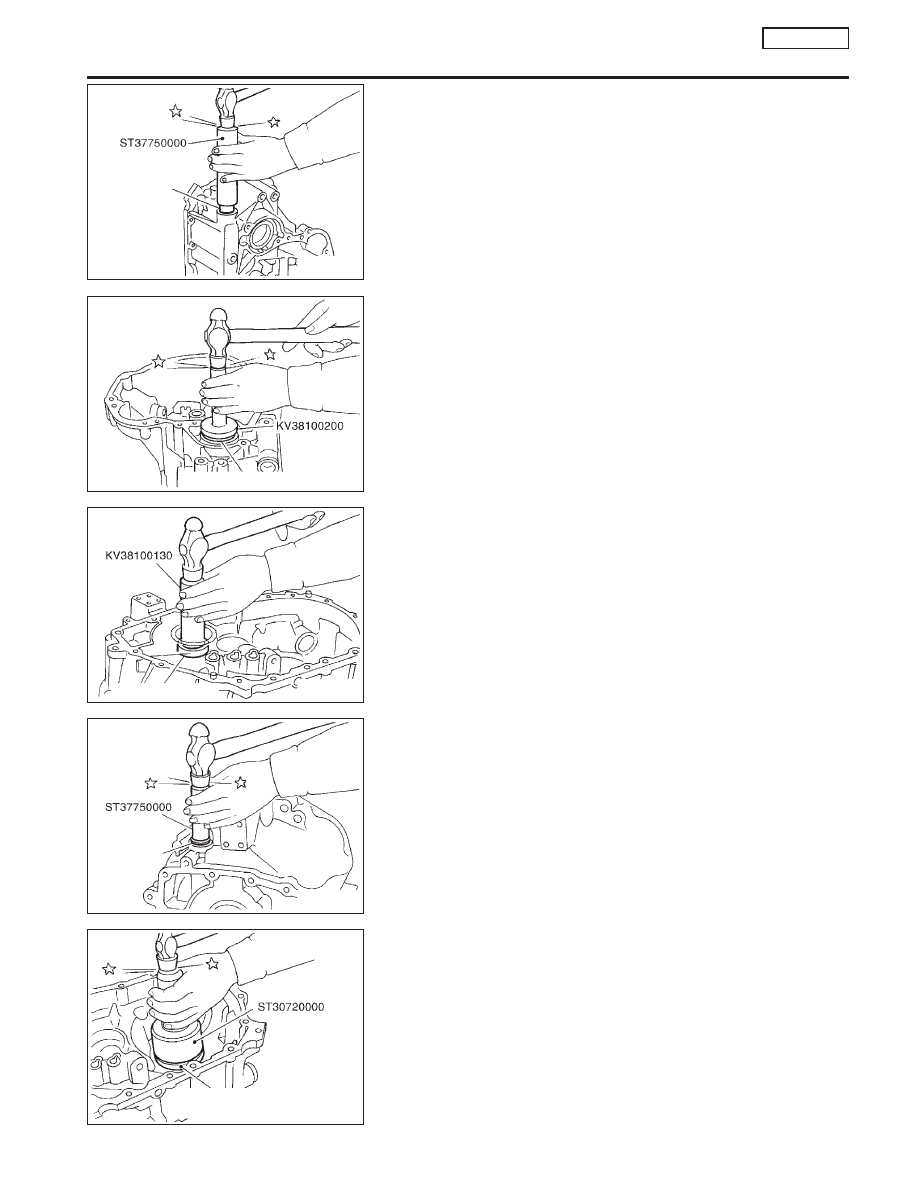

1.

Hammer the striking rod oil seal into clutch housing as far as
it will go.

CAUTION:

Do not reuse striking rod oil seal.

2.

Hammer the differential oil seal into clutch housing until it
becomes flush with clutch housing end face.

CAUTION:

Do not reuse differential oil seal.

3.

Hammer input shaft oil seal into clutch housing as far as it will
go.

CAUTION:

Do not reuse input shaft oil seal.

4.

Hammer the dust seal into clutch housing as far as it will go.

CAUTION:

Do not reuse dust seal.

5.

Install outer race of differential side bearing.

SMT722D

Striking rod
oil seal

SMT723D

Differential oil seal

SMT724D

Input shaft oil seal

SMT725D

Dust seal

SMT726D

Differential side bearing
outer race

ASSEMBLY

RS5F70A

Clutch Housing

MT-76

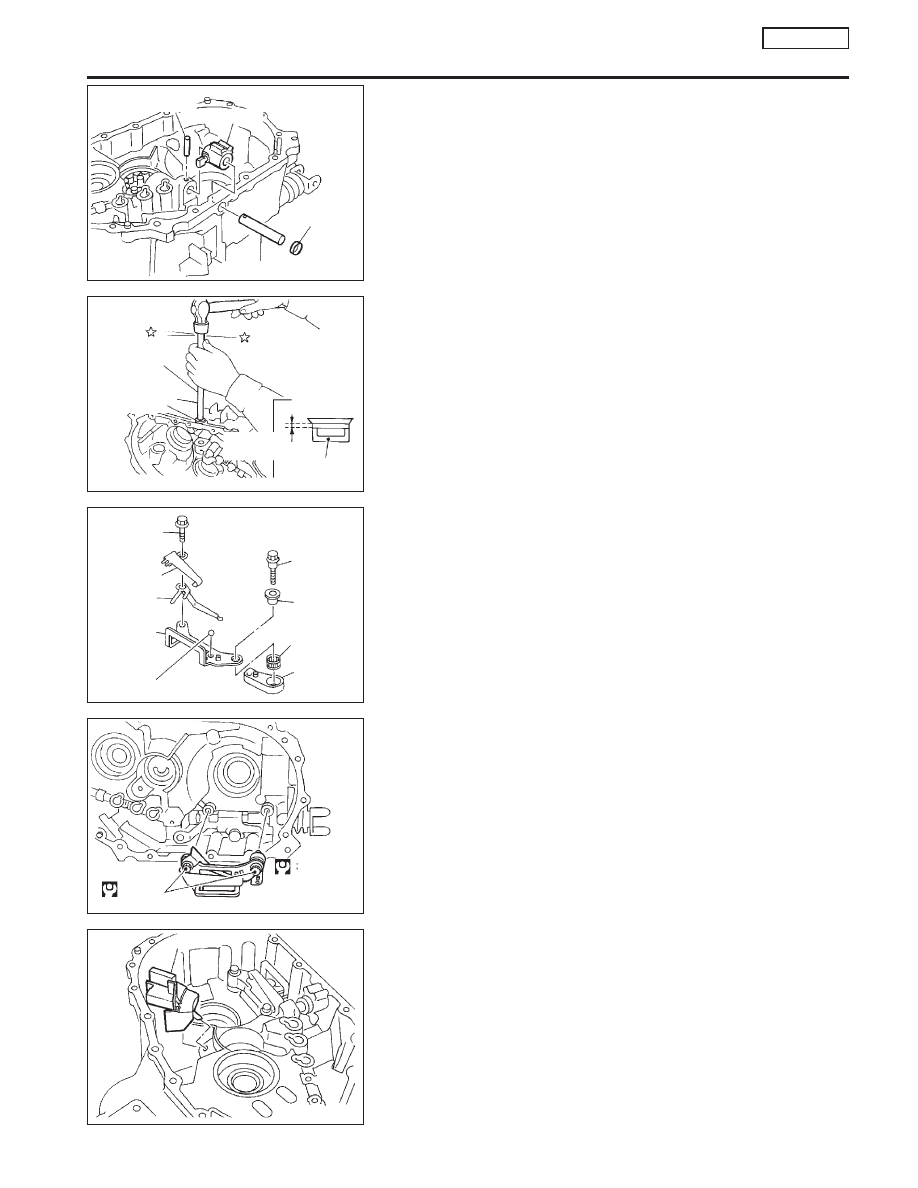

6.

Install new oil channel (mainshaft).

CAUTION:

Pay attention to installation direction of oil channel.

7.

Align the notches on mainshaft front bearing and transaxle
case. Then, install mainshaft front bearing.

8.

Install mainshaft bearing retainer, and tighten bolts with speci-
fied torque.

9.

Attach boot, striking rod, and striking lever to clutch housing.
And install retaining pin for selector lever.

CAUTION:

I

Before installing striking rod, wrap the end with a vinyl
tape or the like to prevent oil seal from being damaged.

I

Do not reuse retaining pin.

10. Hammer the welch plug (striking lever side) with a general-

purpose drift [OD: 12 mm (0.47 in)].

CAUTION:

Do not reuse welch plug.

SMT727D

Oil channel

SMT728D

Notch on
bearing

Transaxle
case

Mounting direction
of bearing

Mainshaft
front bearing

SMT729D

Mainshaft
bearing retainer

6.3 - 8.3
(0.64 - 0.85, 56 - 74)

N·m (kg-m, in-lb)

SMT667D

Striking lever

SMT730D

Drift

Welch plug

0 - 0.5 mm
(0 - 0.020 in)

Welch plug

Welch plug
drift depth

ASSEMBLY

RS5F70A

Clutch Housing (Cont’d)

MT-77

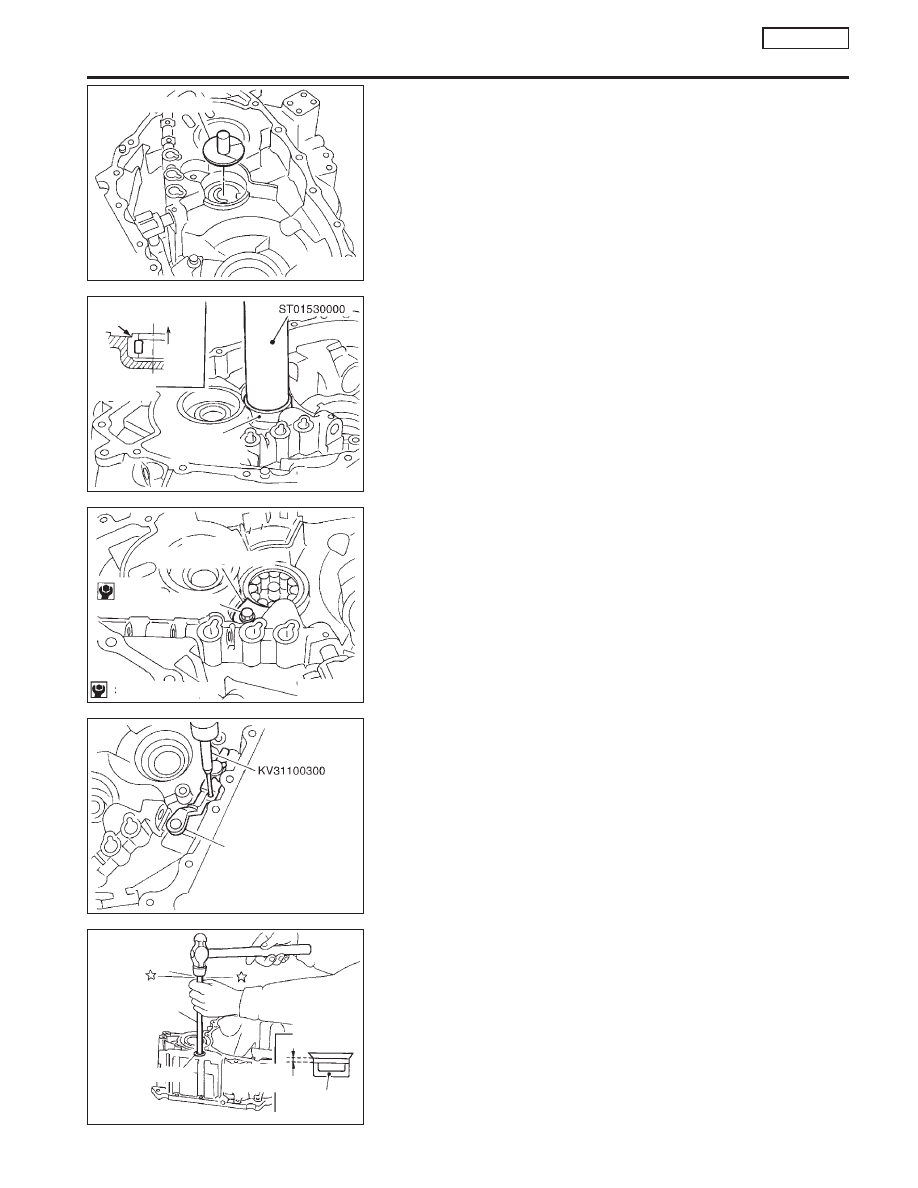

11. Install selector, selector shaft, and selector shaft pin into clutch

housing.

12. Hammer the welch plug (selector shaft side) with a general-

purpose drift [OD: 12 mm (0.47 in)].

CAUTION:

Do not reuse welch plug.

13. Install selector leaf spring, return spring, steel ball, reverse

gate, selector arm, bushing, and return bearing. Then, tighten
two reamer bolts with specified torque.

CAUTION:

Use correct reamer bolts for each installation point, because
each bolt has a different length.

14. Install oil pocket.

SMT731D

Selector shaft pin

Selector

Welch plug

Selector shaft

SMT732D

Drift

Welch plug

0 - 0.5 mm
(0 - 0.020 in)

Welch plug
drift depth

Welch plug

SMT733D

Reamer bolt
(short)

Selector
leaf spring

Return
spring

Reverse
gate

Steel ball

Reamer bolt
(long)

Bushing

Return bearing

Selector
arm

SMT734D

N·m
(kg-m, ft-lb)

16 - 21
(1.6 - 2.1, 12 - 15)

SMT735D

Oil pocket

ASSEMBLY

RS5F70A

Clutch Housing (Cont’d)
