Nissan Primera P11. Manual - part 523

4.

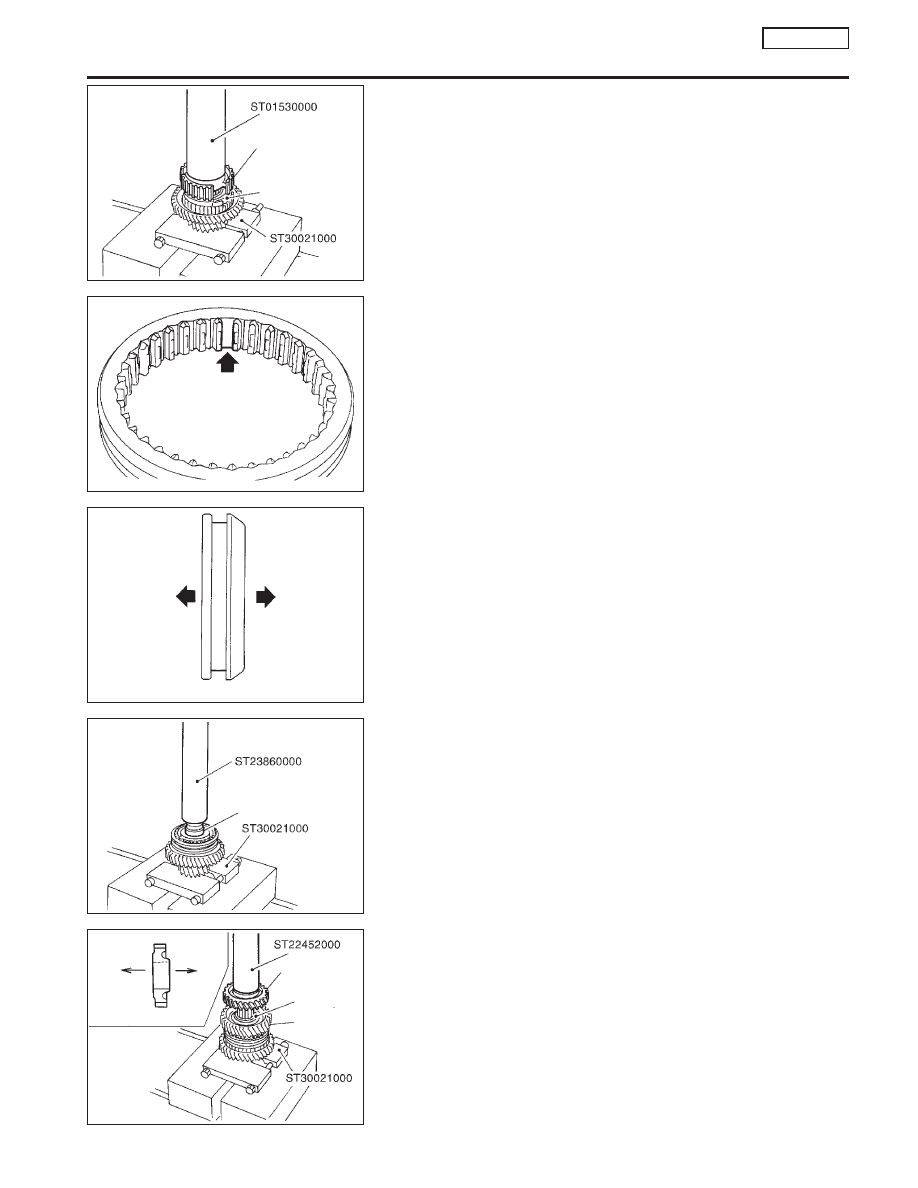

Install 1st & 2nd synchronizer hub.

5.

Install insert spring onto 1st & 2nd coupling sleeve.

6.

Install 1st & 2nd coupling sleeve with its chamfered surface
facing the 1st main gear side onto 1st & 2nd synchronizer hub.

7.

Install 2nd gear bushing with its flange surface facing 1st & 2nd
synchronizer hub side.

8.

Install 2nd needle bearing, 2nd double cone assembly, and
2nd main gear onto mainshaft.

9.

Position 3rd main gear as shown in the figure, and install it.

CAUTION:

Do not reuse 3rd main gear.

SMT707D

1st & 2nd
synchronizer hub

1st gear double
cone assembly

SMT994BB

1st & 2nd coupling sleeve

SMT708D

2nd main gear

1st main gear

1st & 2nd coupling sleeve

SMT709D

2nd gear bush

SMT710D

2nd main
gear

4th main
gear

3rd main gear

3rd main gear

2nd needle
bearing

2nd main
gear

REPAIR FOR COMPONENT PARTS

RS5F70A

Mainshaft and Gears (Cont’d)

MT-67

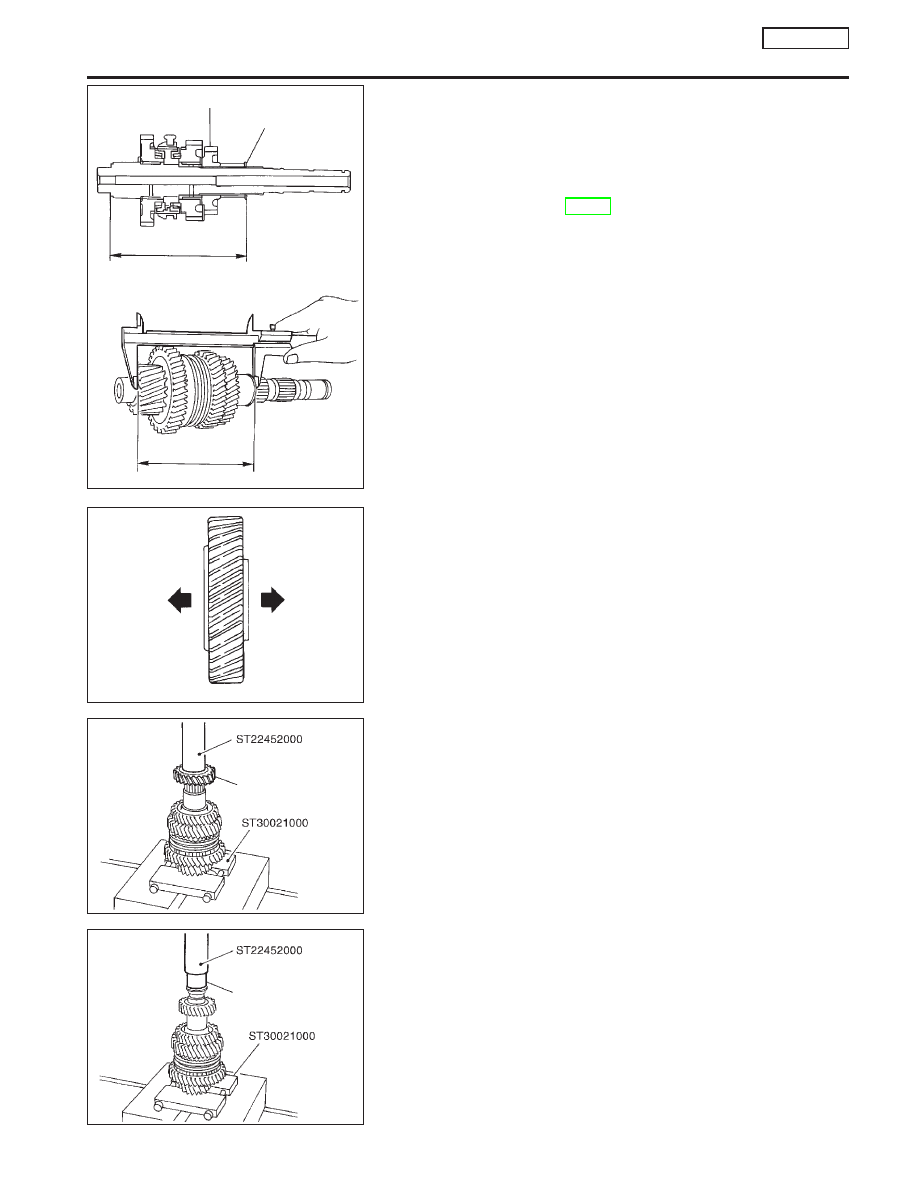

10. Install spacer and mainshaft adjusting shim onto mainshaft.
11. Select a mainshaft adjusting shim suitable to satisfy the follow-

ing specification of dimension “L” and install it onto mainshaft.

Specification of dimension “L”:

151.35 - 151.45 mm (5.9586 - 5.9626 in)

Available mainshaft adjusting shims:

Refer to SDS, MT-91.

12. Position 4th main gear as shown in the figure, and install it onto

mainshaft.

13. Install 4th main gear onto mainshaft.

CAUTION:

Do not reuse 4th main gear.

14. Install 5th gear bushing with its flange surface facing the 4th

main gear side.

SMT711D

3rd main gear

shim

151.35 - 151.45 mm
(5.9586 - 5.9626 in)

Dimension “L”

SMT713D

5th main gear

3rd main gear

4th main gear

SMT712D

4th main gear

SMT714D

5th gear bush

REPAIR FOR COMPONENT PARTS

RS5F70A

Mainshaft and Gears (Cont’d)

MT-68

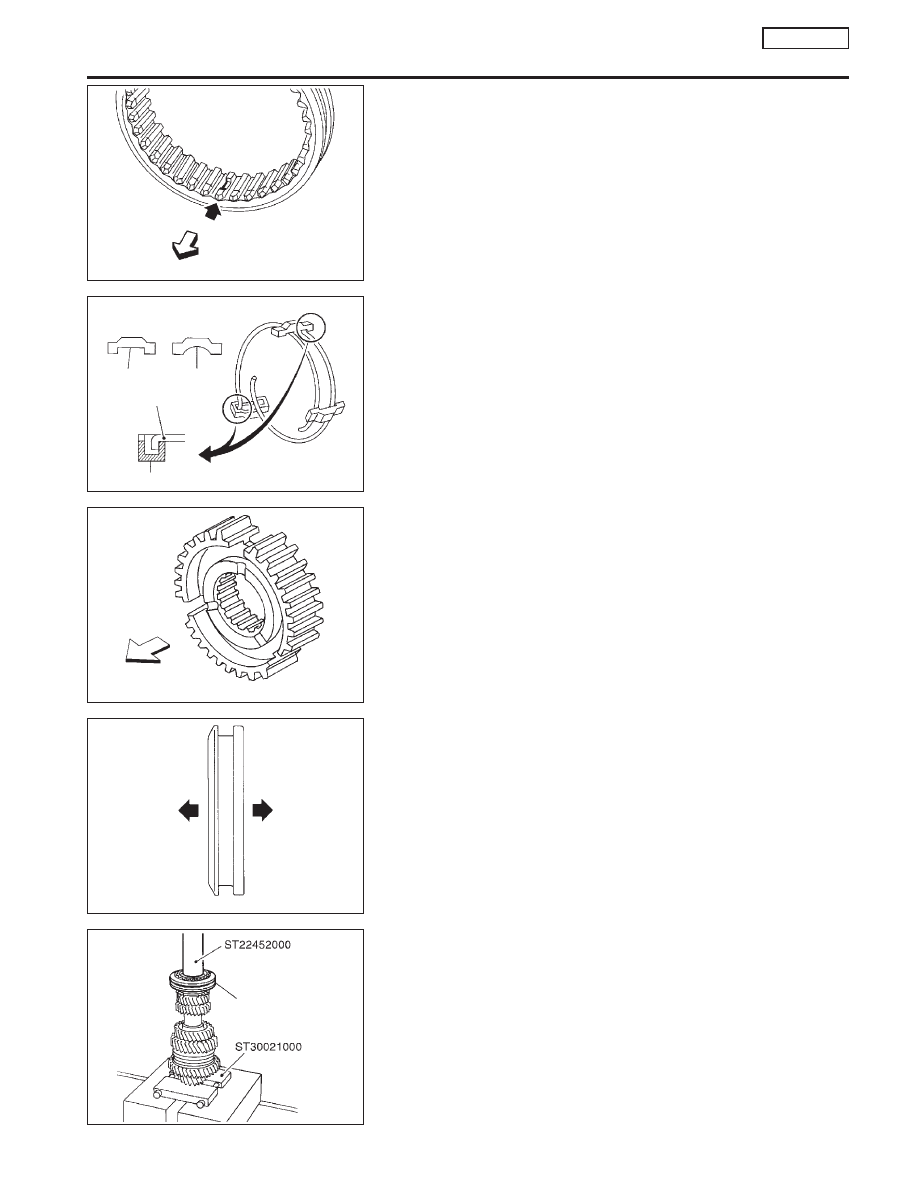

15. Install 5th needle bearing, 5th main gear, and 5th gear baulk

ring onto mainshaft.

16. Being careful of the following points, install spread spring, shift-

ing insert, and 5th & reverse synchronizer hub onto 5th &
reverse coupling sleeve.

I

Pay attention to the shape of spread spring and shifting insert
for correct assembly.
Do not install spread spring hook onto the same shifting insert.

I

Install synchronizer hub with its three grooves facing the front
side (5th main gear side).

CAUTION:

Do not reuse 5th & reverse synchronizer hub.

I

Install 5th & reverse coupling sleeve with its chamfered surface
facing the reverse main gear side.

17. Install 5th & reverse synchronizer hub assembly.

SMT761D

Reverse

SMT694D

Shifting insert

(3rd & 4th) (5th & reverse)

Flat shape

R-shape

Spread spring

Shifting insert

SMT695D

Front

SMT716D

Reverse
main gear

5th main gear

5th & reverse coupling sleeve

SMT715D

5th & reverse
synchronizer
hub assembly

REPAIR FOR COMPONENT PARTS

RS5F70A

Mainshaft and Gears (Cont’d)

MT-69

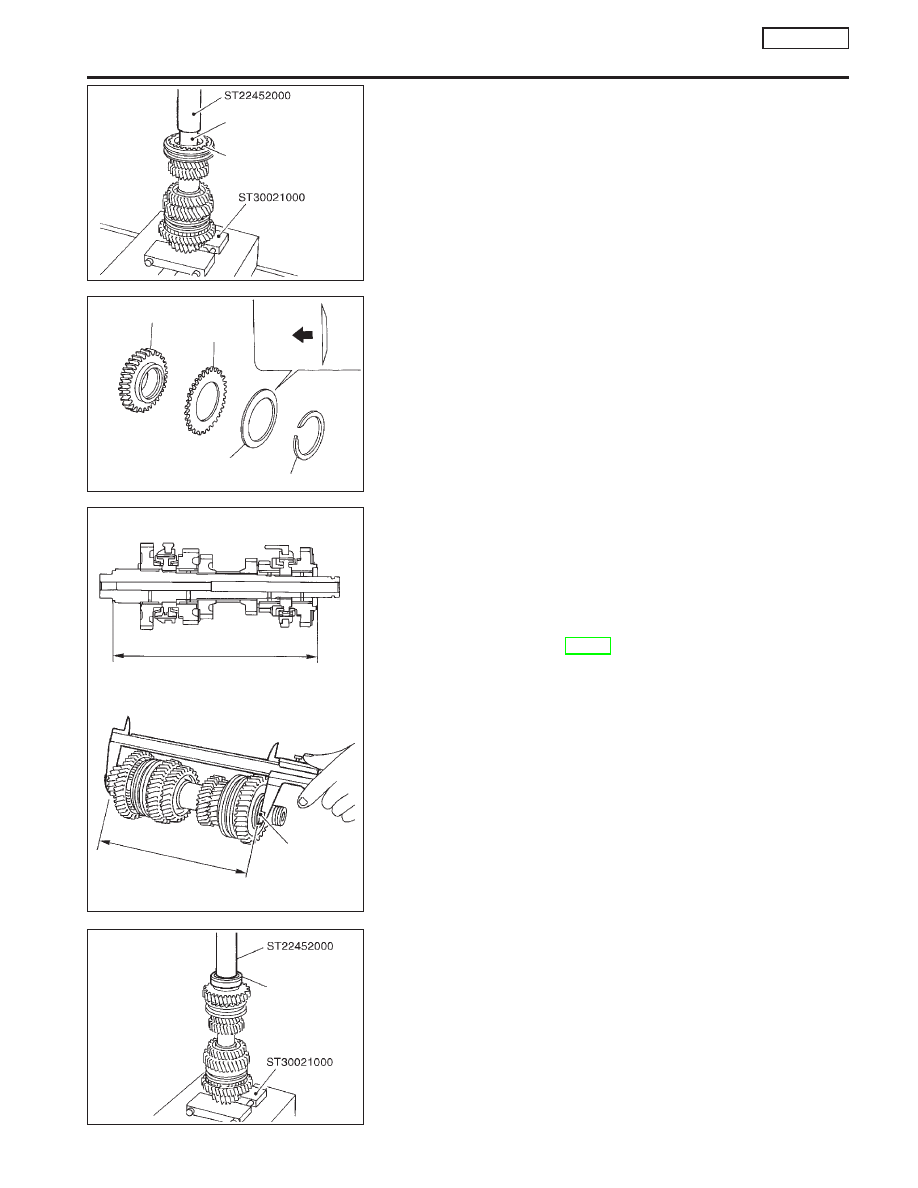

18. Install reverse gear baulk ring.
19. Install reverse gear bushing.
20. Install reverse gear needle bearing.

21. Install sub-gear, sub-gear washer, and snap ring onto reverse

main gear.

CAUTION:

I

Pay attention to direction of sub-gear washer.

I

Do not reuse snap ring.

22. Install reverse main gear assembly onto mainshaft.
23. Select a thrust washer suitable to satisfy the following specifi-

cation of dimension “M” (as shown in the figure), and install it
onto mainshaft.

Specification of dimension “M”:

244.20 - 244.30 mm (9.6142 - 9.6181 in)

Available thrust washers:

Refer to SDS, MT-92.

24. Install mainshaft rear bearing.

SMT717D

Reverse gear bush

Reverse gear baulk ring

SMT718D

Reverse main gear

Sub-gear

Sub-gear
washer

Reverse
main gear

Sub-gear washer

Snap ring

SMT719D

244.20 - 244.30 mm
(9.6142 - 9.6181 in)

Thrust washer

Dimension “M”

SMT720D

Mainshaft
rear bearing

REPAIR FOR COMPONENT PARTS

RS5F70A

Mainshaft and Gears (Cont’d)

MT-70
