Nissan Silvia. Manual - part 203

SEL263

Filament Check

=NMEL0077

1.

Attach probe circuit tester (in volt range) to middle portion of
each filament.

SEL122R

I

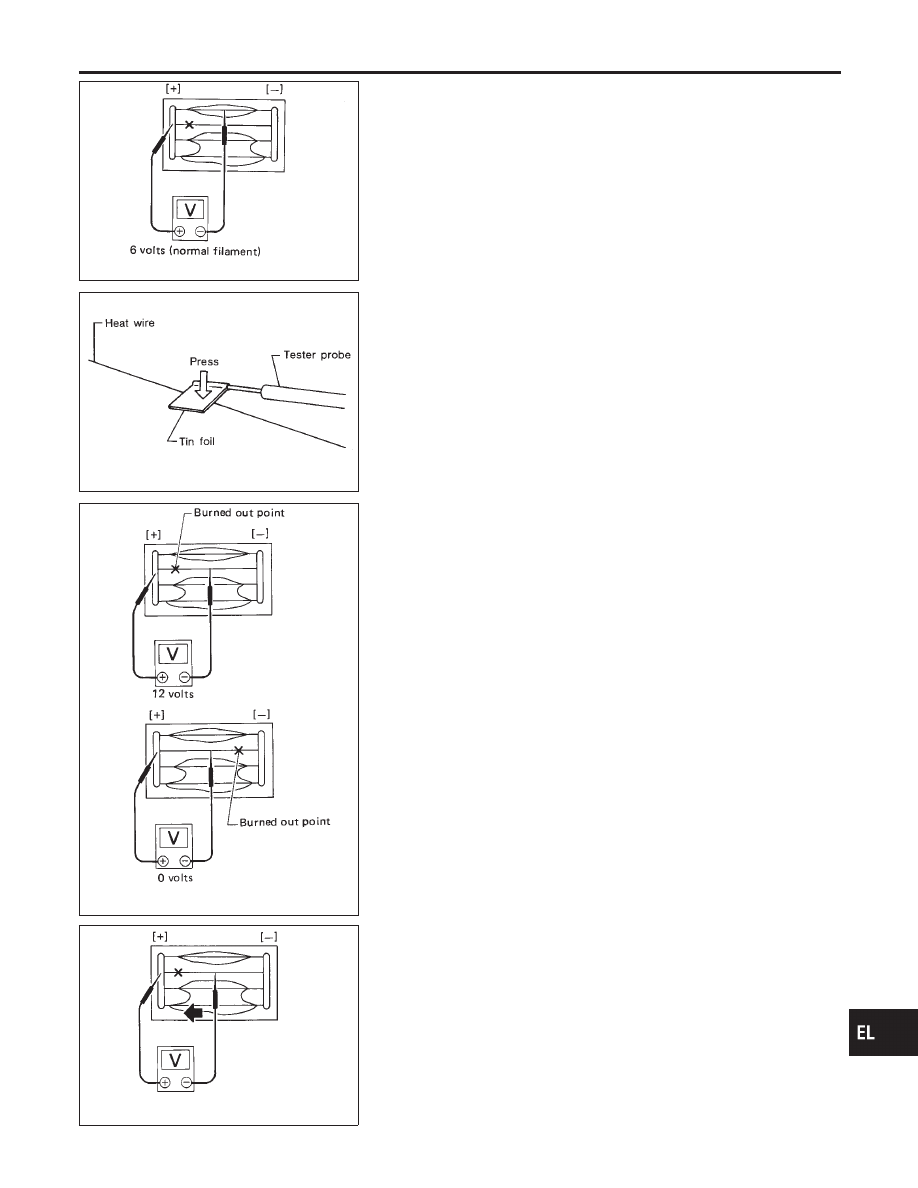

When measuring voltage, wrap tin foil around the top of
the negative probe. Then press the foil against the wire
with your finger.

SEL265

2.

If a filament is burned out, circuit tester registers 0 or 12 volts.

SEL266

3.

To locate burned out point, move probe to left and right along
filament. Test needle will swing abruptly when probe passes
the point.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Filament Check

EL-101

Filament Repair

NMEL0078

REPAIR EQUIPMENT

NMEL0078S01

1)

Conductive silver composition (Dupont No. 4817 or equivalent)

2)

Ruler 30 cm (11.8 in) long

3)

Drawing pen

4)

Heat gun

5)

Alcohol

6)

Cloth

BE540

REPAIRING PROCEDURE

NMEL0078S02

1.

Wipe broken heat wire and its surrounding area clean with a
cloth dampened in alcohol.

2.

Apply a small amount of conductive silver composition to tip of
drawing pen.

Shake silver composition container before use.
3.

Place ruler on glass along broken line. Deposit conductive sil-
ver composition on break with drawing pen. Slightly overlap
existing heat wire on both sides [preferably 5 mm (0.20 in)] of
the break.

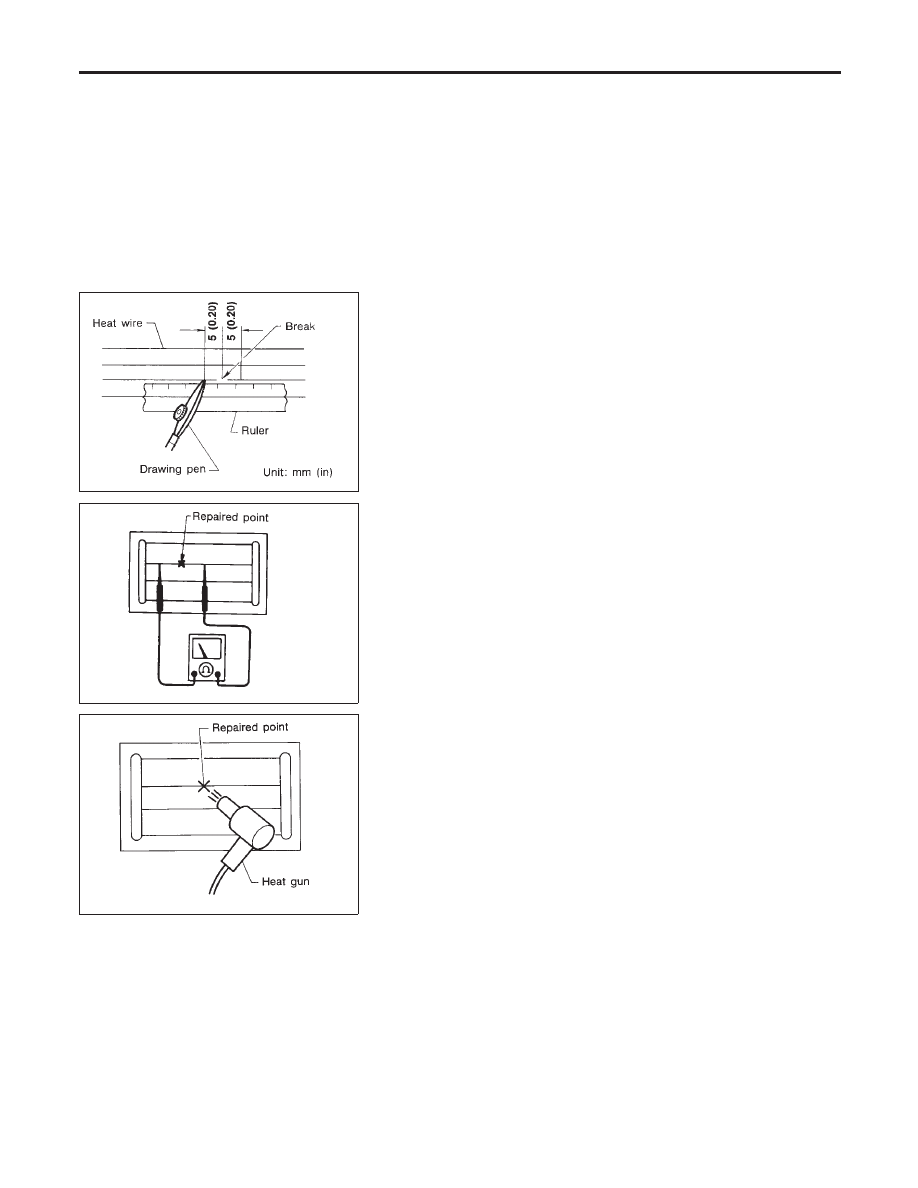

SEL012D

4.

After repair has been completed, check repaired wire for con-
tinuity. This check should be conducted 10 minutes after silver
composition is deposited.

Do not touch repaired area while test is being conducted.

SEL013D

5.

Apply a constant stream of hot air directly to the repaired area
for approximately 20 minutes with a heat gun. A minimum dis-
tance of 3 cm (1.2 in) should be kept between repaired area
and hot air outlet. If a heat gun is not available, let the repaired
area dry for 24 hours.

REAR WINDOW DEFOGGER

Filament Repair

EL-102

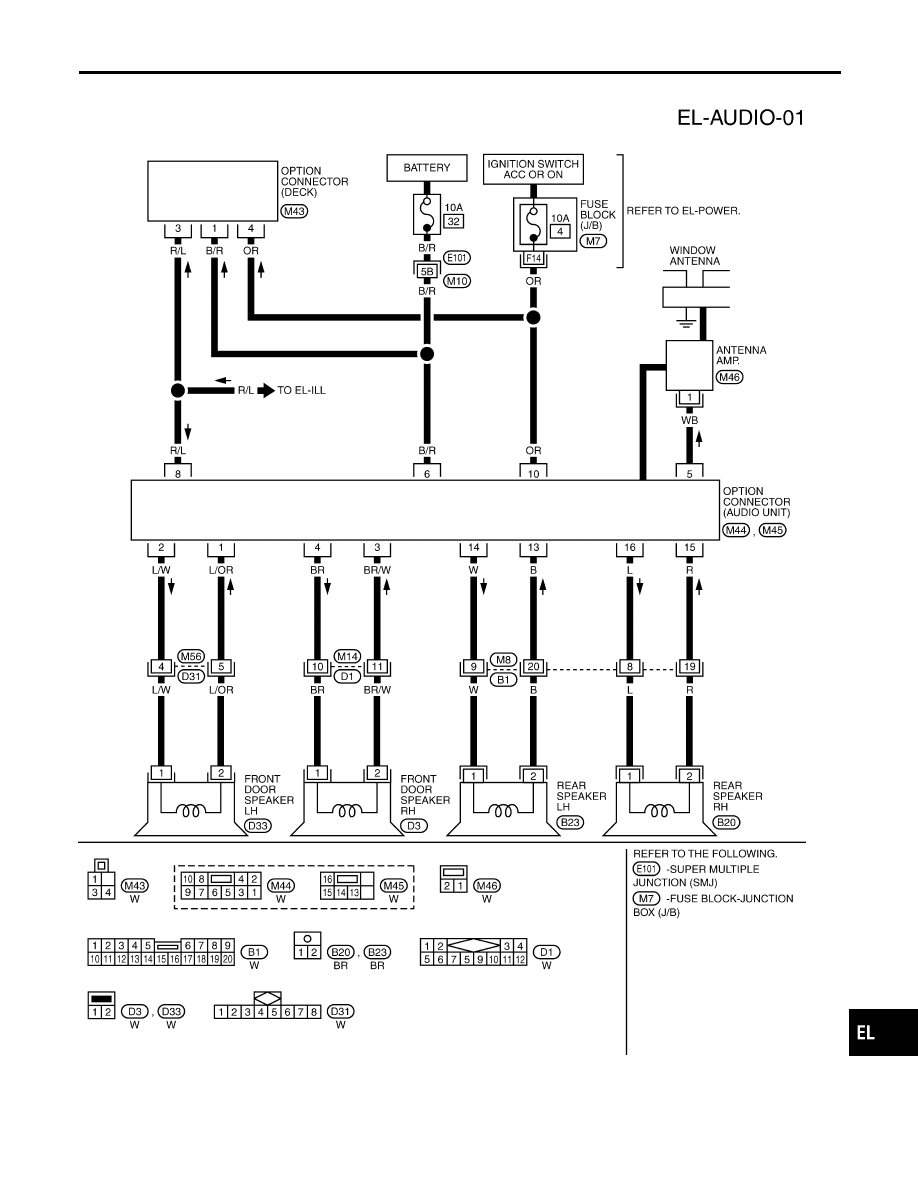

Wiring Diagram — AUDIO —

NMEL0081

TEL814B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — AUDIO —

EL-103

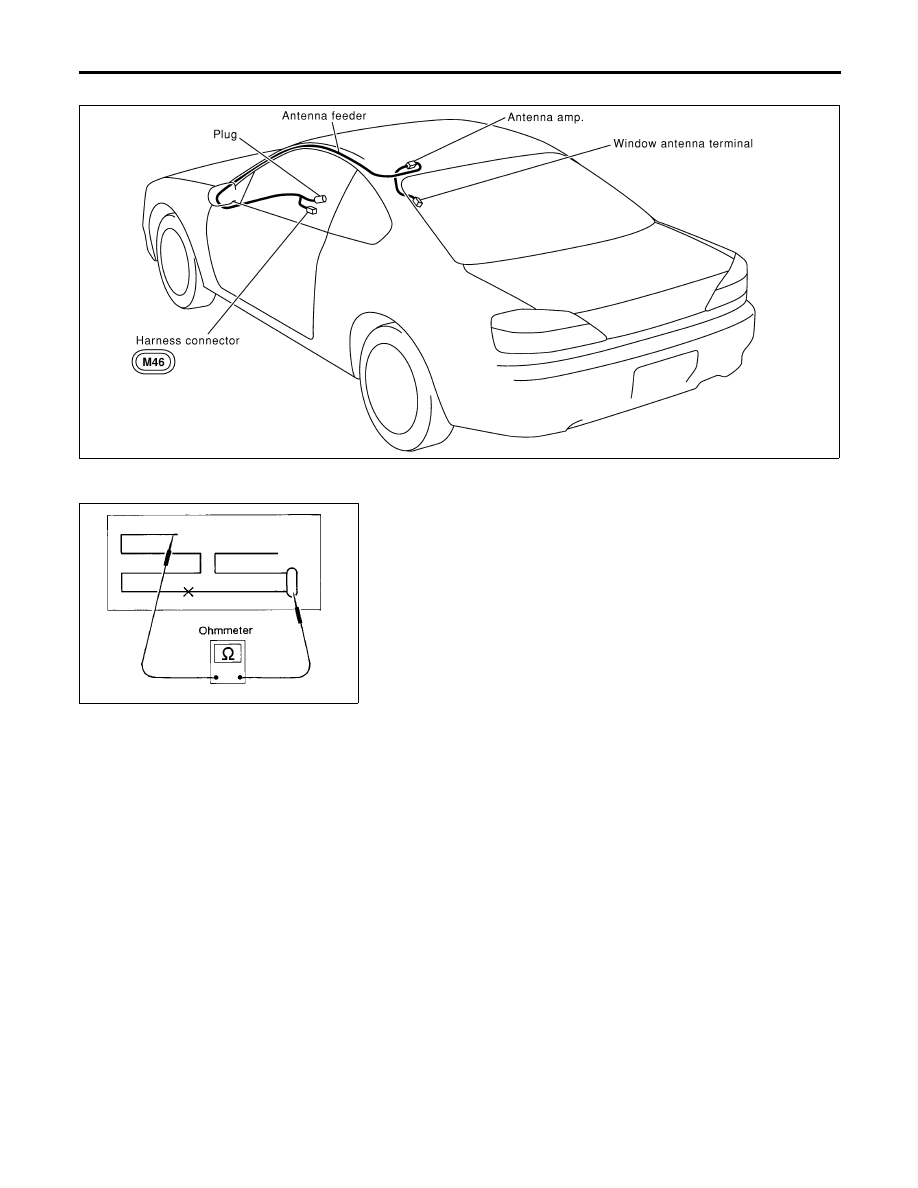

Location of Antenna

NMEL0087

CEL318A

SEL250I

Window Antenna Repair

NMEL0250

ELEMENT CHECK

NMEL0250S01

1.

Attach probe circuit tester (in ohm range) to antenna terminal
on each side.
If an element is OK, continuity should exist.
If an element is broken, no continuity should exist. Go to step
2.

AUDIO ANTENNA

Location of Antenna

EL-104
