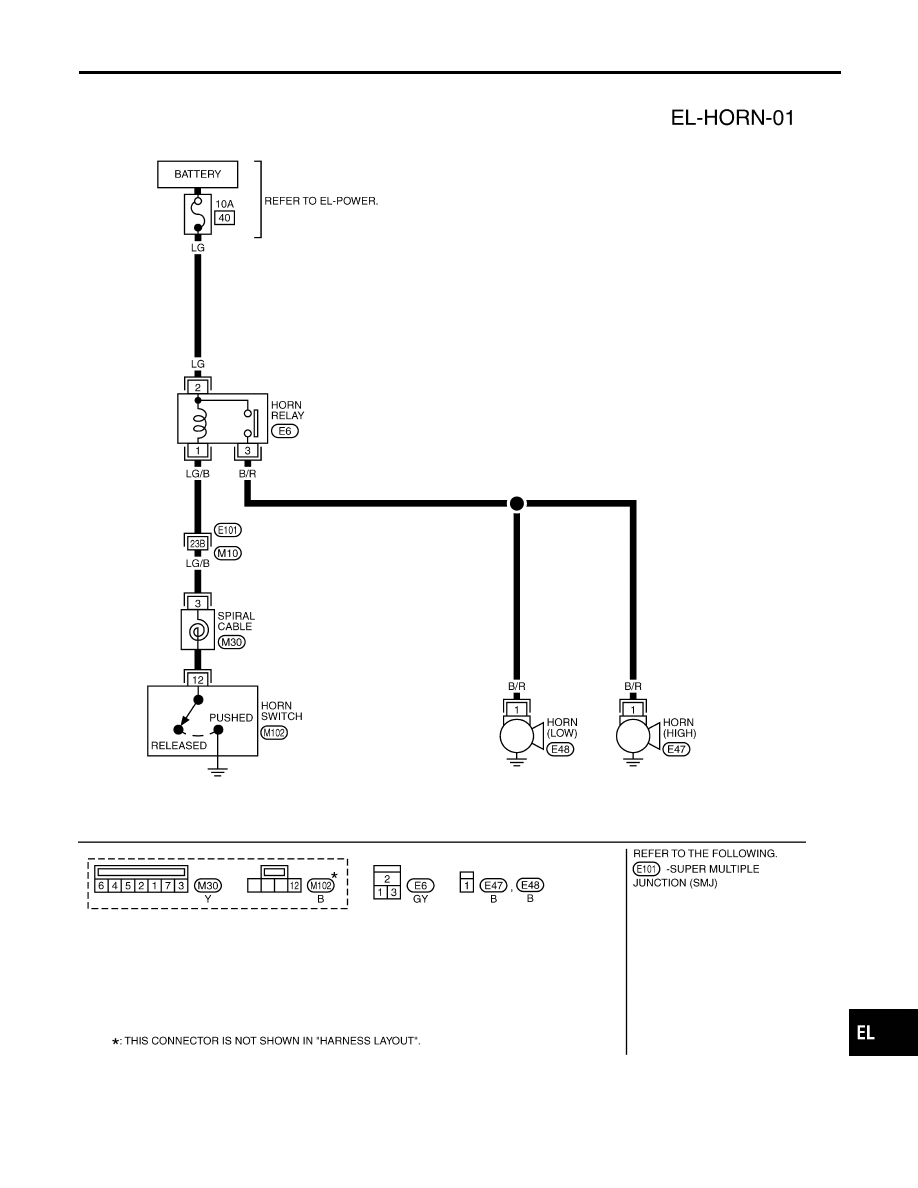

Wiring Diagram — HORN —

NMEL0071

TEL810B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HORN

Wiring Diagram — HORN —

EL-93

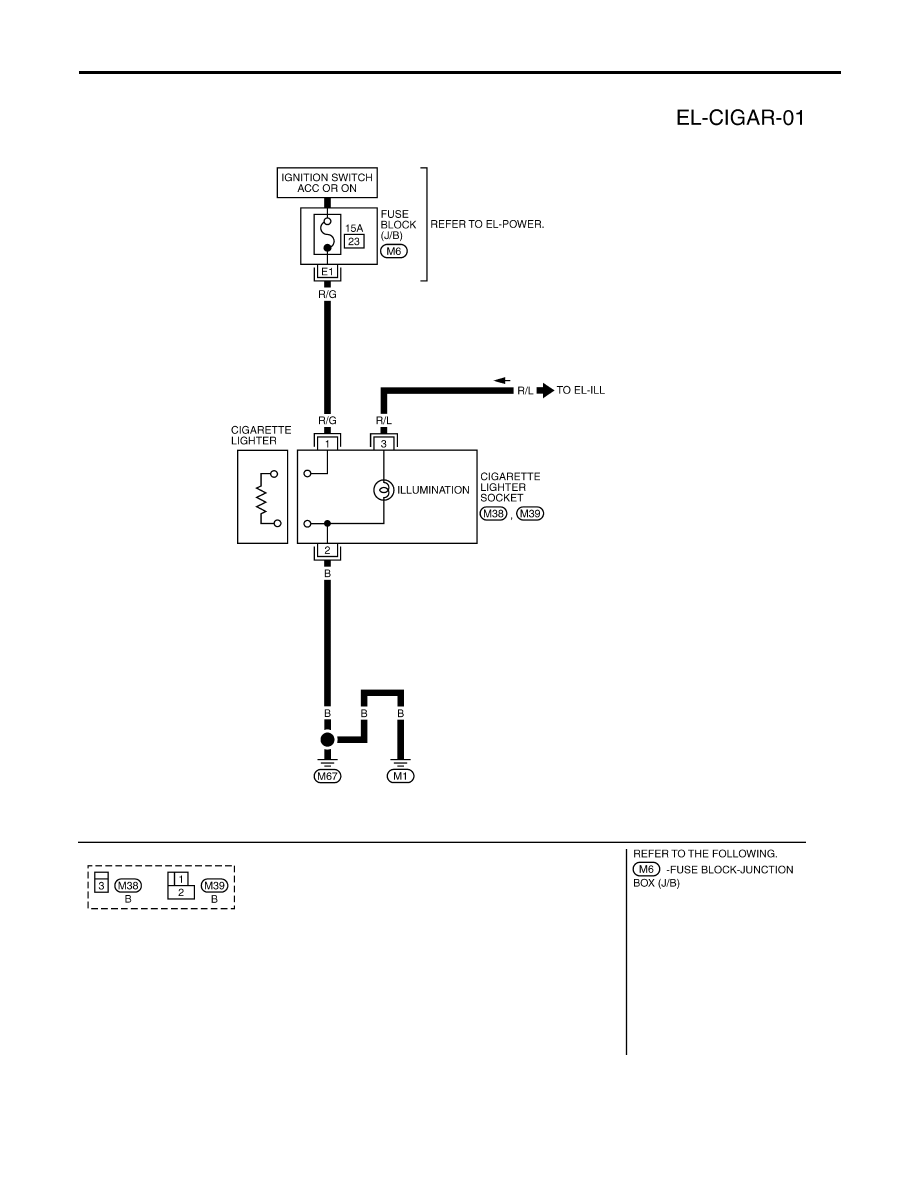

Wiring Diagram — CIGAR —

NMEL0156

TEL811B

CIGARETTE LIGHTER

Wiring Diagram — CIGAR —

EL-94

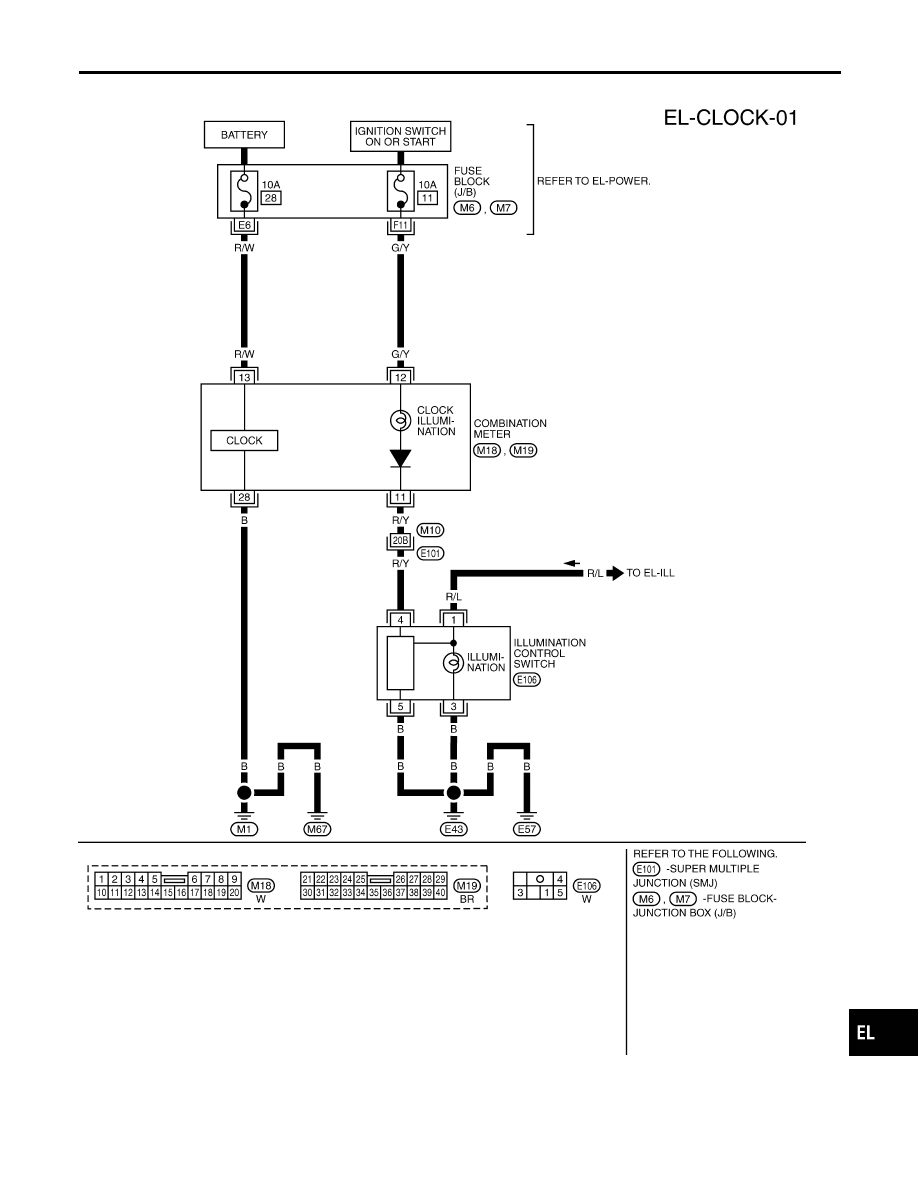

Wiring Diagram — CLOCK —

NMEL0166

TEL812B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CLOCK

Wiring Diagram — CLOCK —

EL-95

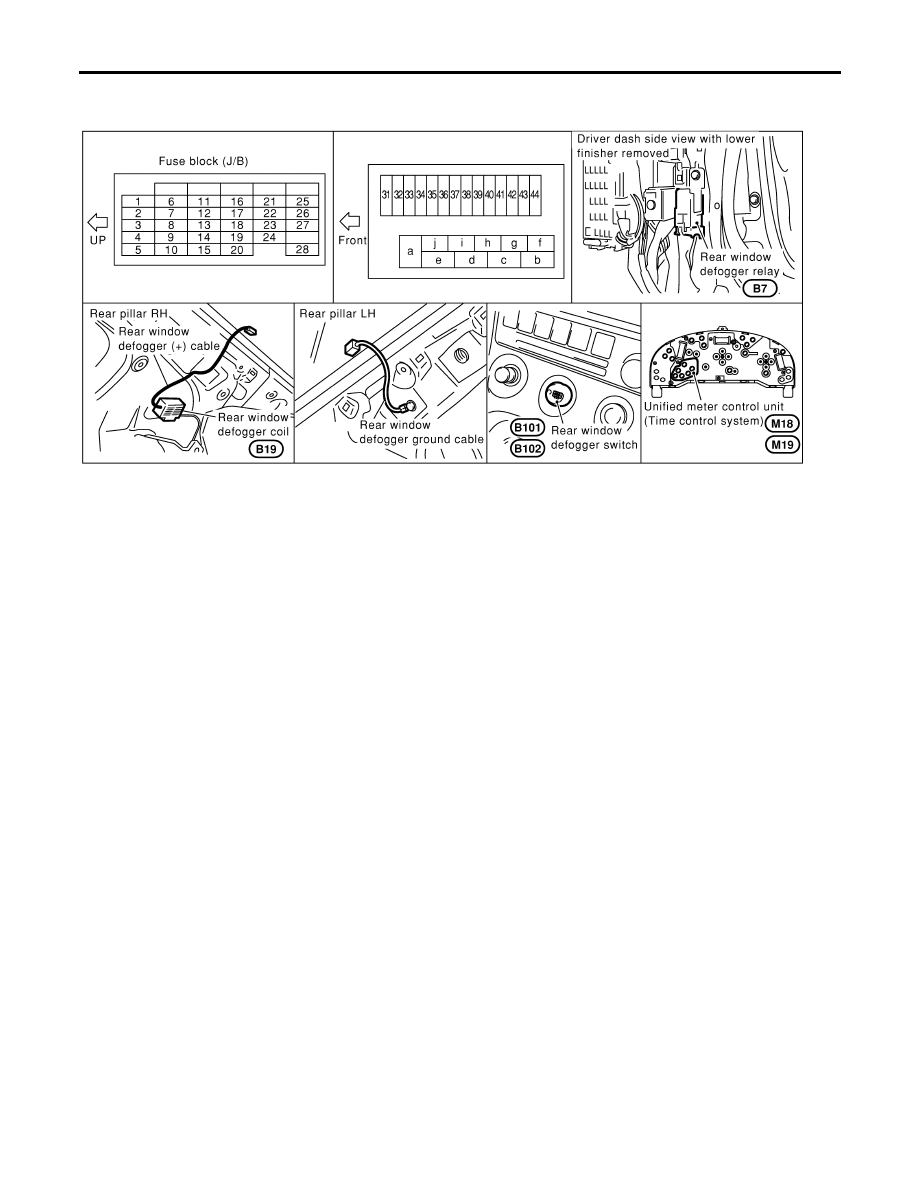

Component Parts and Harness Connector
Location

NMEL0072

SEL252Y

System Description

NMEL0073

The rear window defogger system is controlled by the unified meter control unit (time control system). The
rear window defogger operates only for approximately 15 minutes.
Power is supplied at all times

I

to rear window defogger relay terminal 3

I

through 15A fuse [No. 25, located in the fuse block (J/B)] and

I

to rear window defogger relay terminal 6

I

through 15A fuse [No. 21, located in the fuse block (J/B)].

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 5, located in the fuse block (J/B)]

I

to the rear window defogger relay terminal 1 and

I

through 10A fuse [No. 11, located in the fuse block (J/B)]

I

to combination meter terminal 12.

Ground is supplied to terminal 2 of the rear window defogger switch through body grounds M1 and M67.
When the rear window defogger switch is turned ON, ground is supplied

I

through terminal 1 of the rear window defogger switch

I

to combination meter terminal 20.

Terminal 37 of the combination meter then supplies ground to the rear window defogger relay terminal 2.
With power and ground supplied, the rear window defogger relay is energized.
Power is supplied

I

through terminals 5 and 7 of the rear window defogger relay

I

to the rear window defogger terminal 1.

Terminal 2 of the rear window defogger is grounded through body ground B103.
With power and ground supplied, the rear window defogger filaments heat and defog the rear window.
When the system is activated, the rear window defogger indicator illuminates in the rear window defogger
switch.
Power is supplied

I

to terminal 3 of the rear window defogger switch

I

from terminals 5 and 7 of the rear window defogger relay.

Terminal 4 of the rear window defogger switch is grounded through body grounds M1 and M67.

REAR WINDOW DEFOGGER

Component Parts and Harness Connector Location

EL-96
