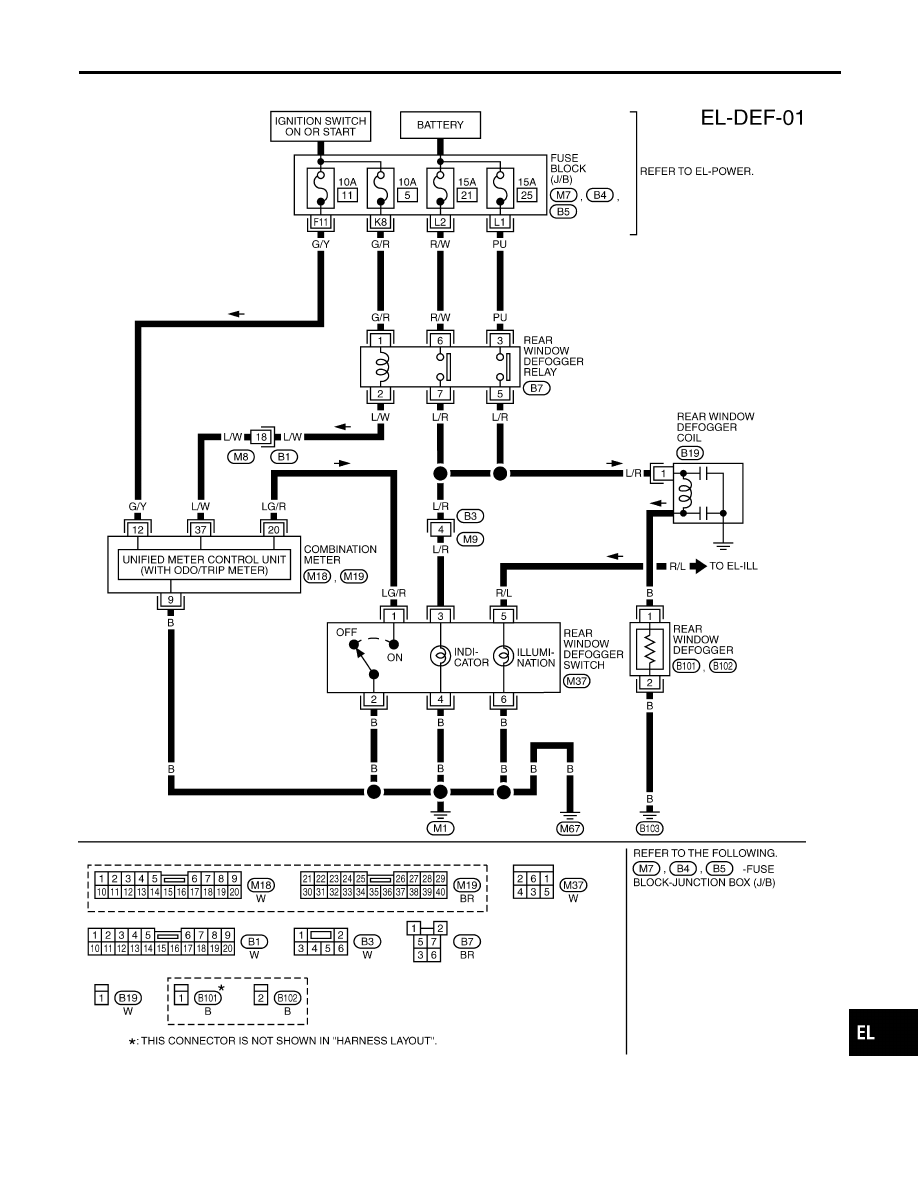

Wiring Diagram — DEF —

=NMEL0074

TEL813B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Wiring Diagram — DEF —

EL-97

Trouble Diagnoses

NMEL0075

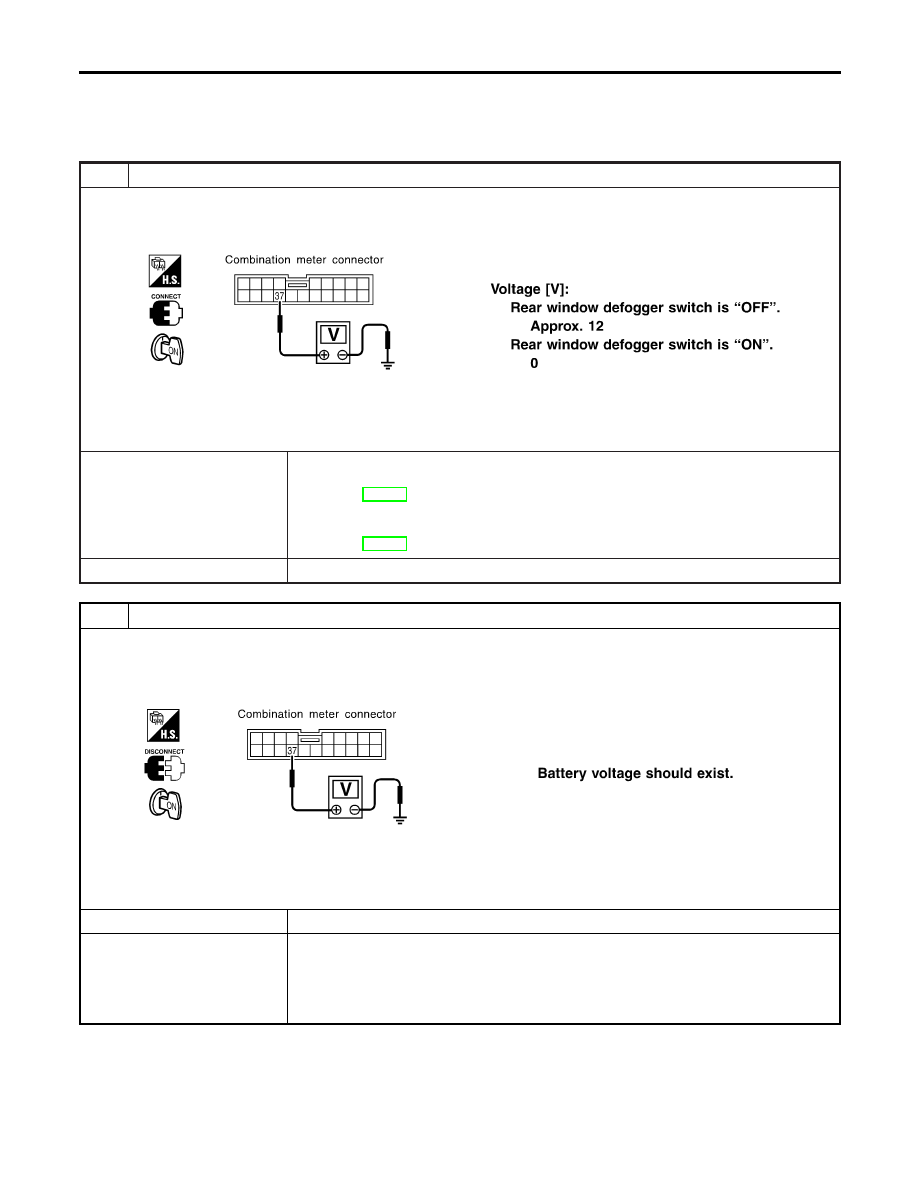

DIAGNOSTIC PROCEDURE

NMEL0075S01

SYMPTOM: Rear window defogger does not activate, or does
not go off after activating.

1

CHECK REAR WINDOW DEFOGGER OUTPUT SIGNAL

1. Turn ignition switch to ON position.
2. Check voltage between combination meter harness connector M19 terminal 37 (L/W) and ground.

SEL234Y

OK or NG

OK

©

Check the following.

I

Rear window defogger relay
(Refer to EL-100.)

I

Rear window defogger circuit

I

Rear window defogger filament
(Refer to EL-101.)

NG

©

GO TO 2.

2

CHECK DEFOGGER RELAY COIL SIDE CIRCUIT

1. Disconnect combination meter harness connector.
2. Turn ignition switch to ON position.
3. Check voltage between combination meter harness connector M19 terminal 37 (L/W) and ground.

SEL235Y

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

10A fuse [No. 5, located in the fuse block (J/B)]

I

Rear window defogger relay

I

Harness for open or short between fuse and rear window defogger relay

I

Harness for open or short between rear window defogger relay and combination meter

REAR WINDOW DEFOGGER

Trouble Diagnoses

EL-98

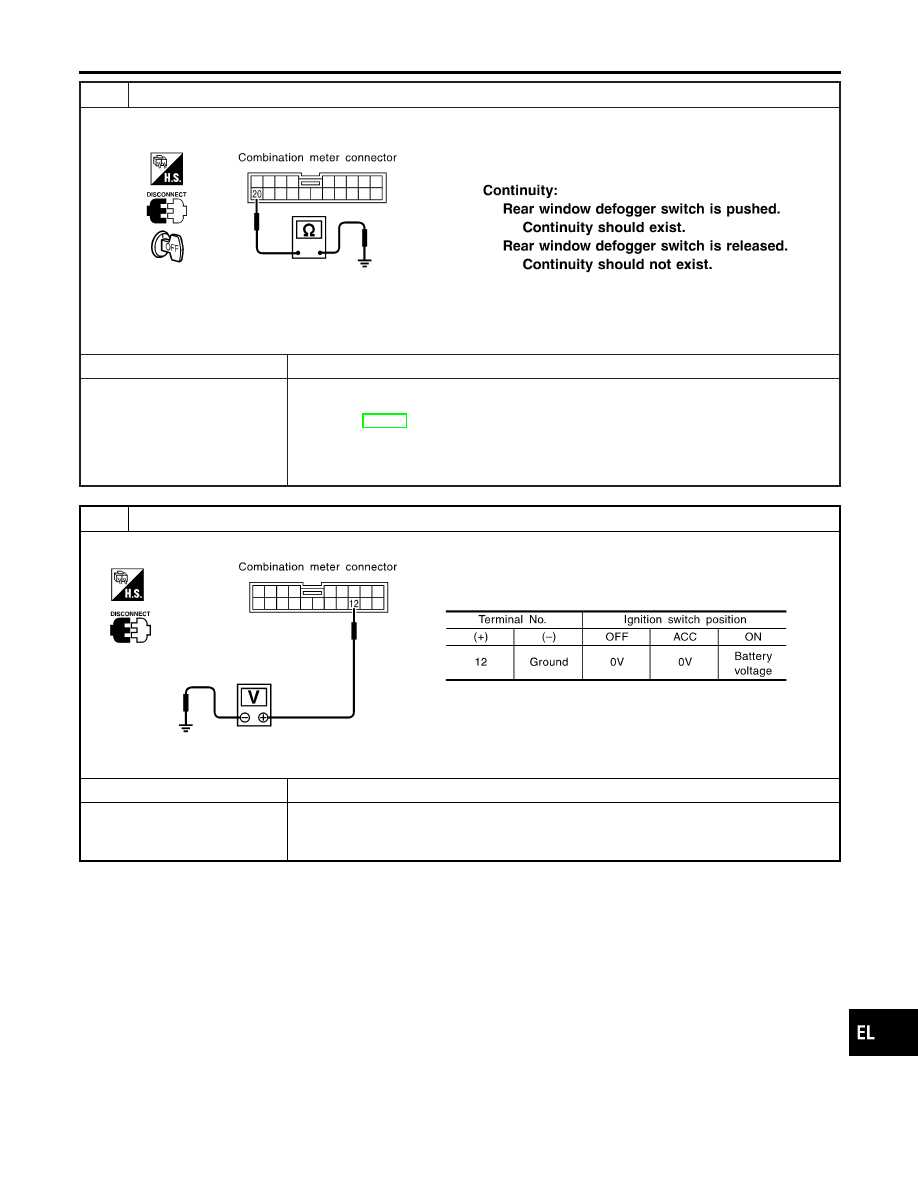

3

CHECK REAR WINDOW DEFOGGER SWITCH INPUT SIGNAL

Check continuity between combination meter harness connector M18 terminal 20 (LG/R) and ground.

SEL236Y

OK or NG

OK

©

GO TO 4.

NG

©

Check the following.

I

Rear window defogger switch
(Refer to EL-100.)

I

Harness for open or short between combination meter and rear window defogger
switch

I

Rear window defogger switch ground circuit

4

CHECK IGNITION INPUT SIGNAL

Check voltage between combination meter harness connector M18 terminal 12 (G/Y) and ground.

SEL216Y

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

10A fuse [No. 11, located in the fuse block (J/B)]

I

Harness for open or short between combination meter and fuse

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-99

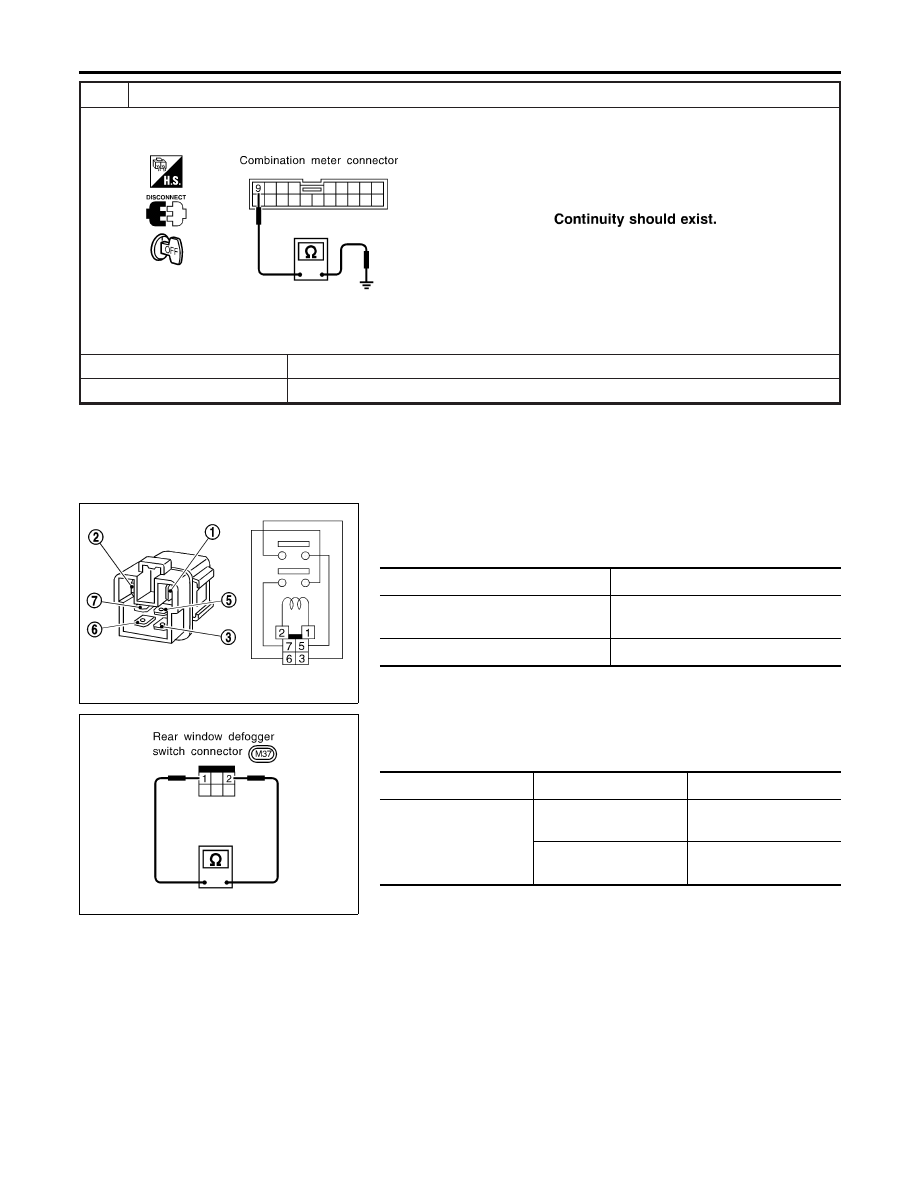

5

CHECK COMBINATION METER GROUND CIRCUIT

Check continuity between combination meter harness connector M18 terminal 9 (B) and ground.

SEL237Y

OK or NG

OK

©

Replace unified meter control unit.

NG

©

Repair harness or connector.

SEC202B

Electrical Components Inspection

NMEL0076

REAR WINDOW DEFOGGER RELAY

NMEL0076S01

Check continuity between terminals 3 and 5, 6 and 7.

Condition

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

No current supply

No

SEL430TH

REAR WINDOW DEFOGGER SWITCH

NMEL0076S02

Check continuity between terminals when rear window defogger
switch is pushed and released.

Terminals

Condition

Continuity

1 - 2

Rear window defogger
switch is pushed.

Yes

Rear window defogger
switch is released.

No

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-100
