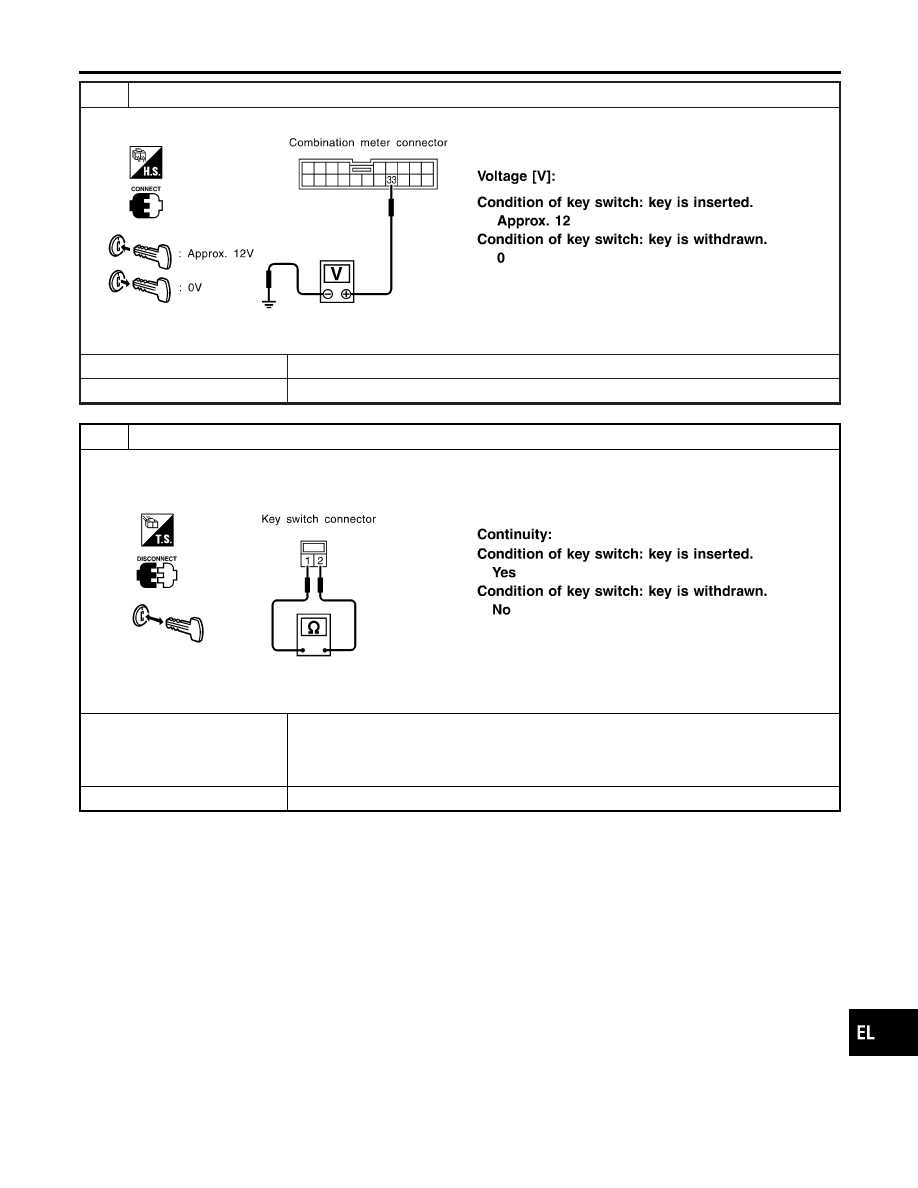

7

CHECK KEY SWITCH INPUT SIGNAL

Check voltage between combination meter harness connector M19 terminal 33 (B/P) and ground.

SEL222Y

OK or NG

OK

©

Replace unified meter control unit.

NG

©

GO TO 8.

8

CHECK KEY SWITCH (INSERT)

1. Disconnect key switch harness connector.
2. Check continuity between key switch harness connector E108 terminals 1 and 2.

SEL223Y

OK or NG

OK

©

Check the following.

I

10A fuse [No. 28, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between combination meter and key switch

NG

©

Replace key switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR ROOM LAMP

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-53

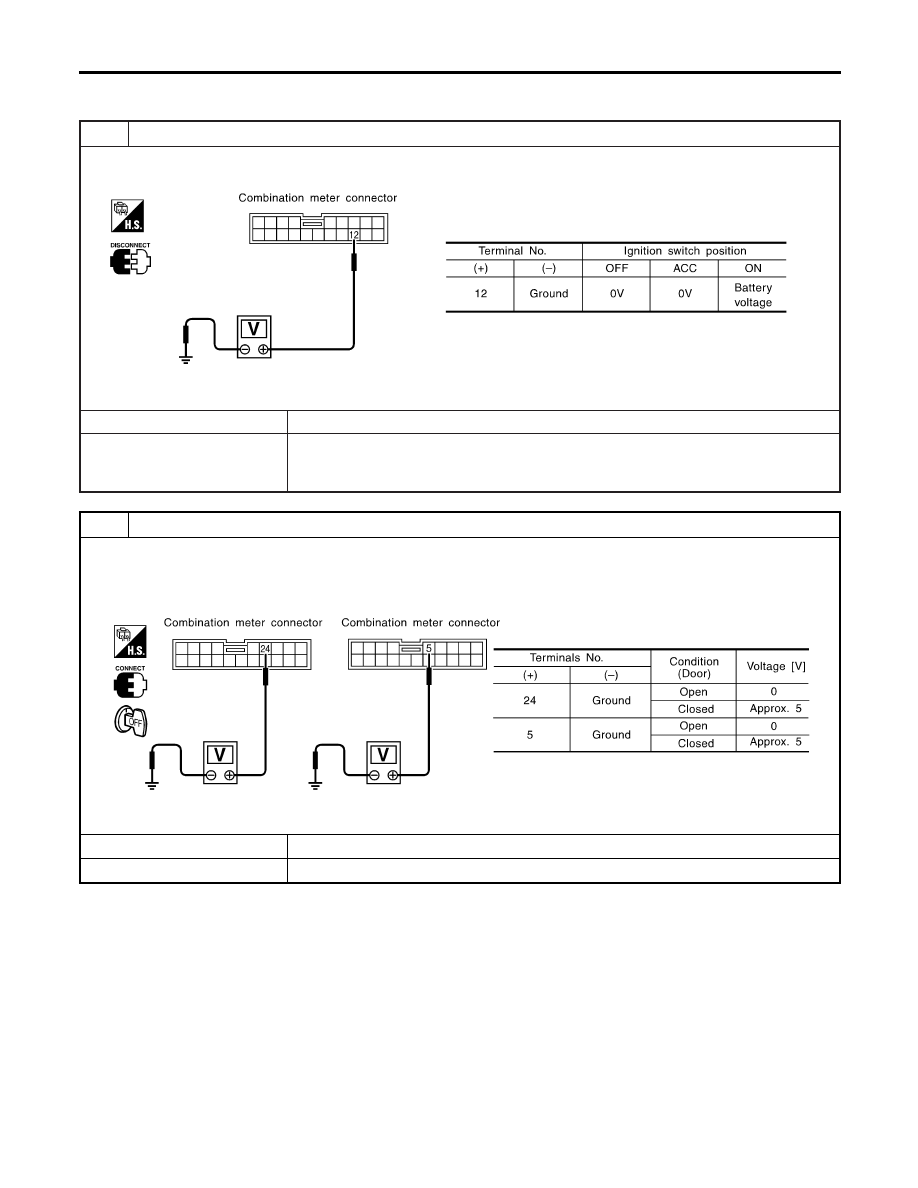

DIAGNOSTIC PROCEDURE 2

=NMEL0215S02

SYMPTOM: Interior lamp timer does not cancel properly.

1

CHECK IGNITION ON SIGNAL

1. Disconnect combination meter harness connector.
2. Check voltage between combination meter harness connector M18 terminal 12 (G/Y) and ground.

SEL216Y

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 11, located in fuse block (J/B)]

I

Harness for open or short between combination meter and fuse

2

CHECK DOOR SWITCH INPUT SIGNAL

1. Connect combination meter harness connector.
2. Check the following.

I

Voltage between combination meter harness connector M19 terminal 24 (BR/W) and ground (Driver side)

I

Voltage between combination meter harness connector M18 terminal 5 (P) and ground (Passenger side)

SEL217Y

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

INTERIOR ROOM LAMP

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-54

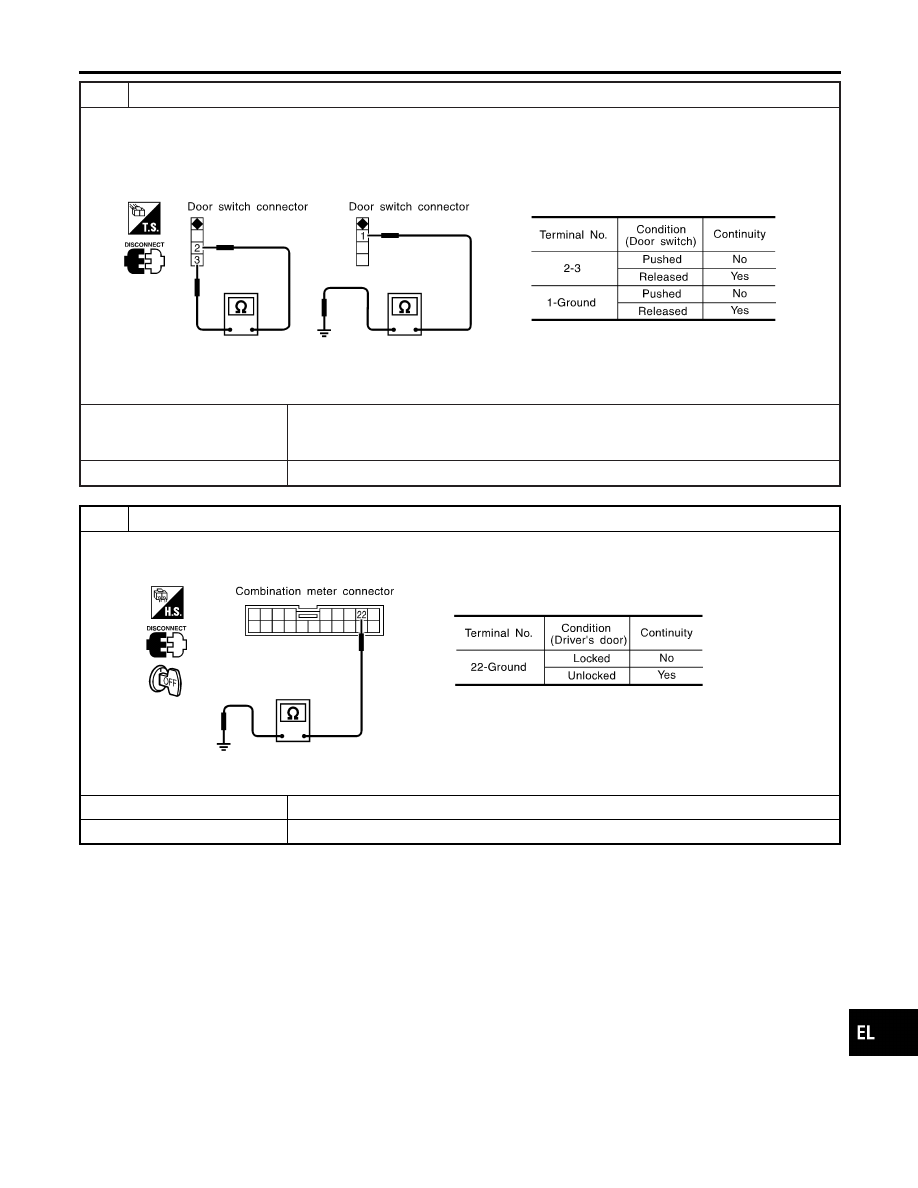

3

CHECK DOOR SWITCH

1. Disconnect door switch harness connector.
2. Check the following.

I

Continuity between harness connector B14 terminals 2 and 3, and terminal 1 and ground (Driver side)

I

Continuity between door switch harness connector B12 terminal 1 and ground (Passenger side)

SEL218Y

OK or NG

OK

©

Check the following.

I

Door switch ground circuit and condition

I

Harness for open or short between combination meter and door switch

NG

©

Replace door switch.

4

CHECK DOOR UNLOCK SENSOR INPUT SIGNAL

1. Disconnect combination meter harness connector.
2. Check continuity between combination meter harness connector M19 terminal 22 (W/G) and ground.

SEL219Y

OK or NG

OK

©

Replace unified meter control unit.

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR ROOM LAMP

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-55

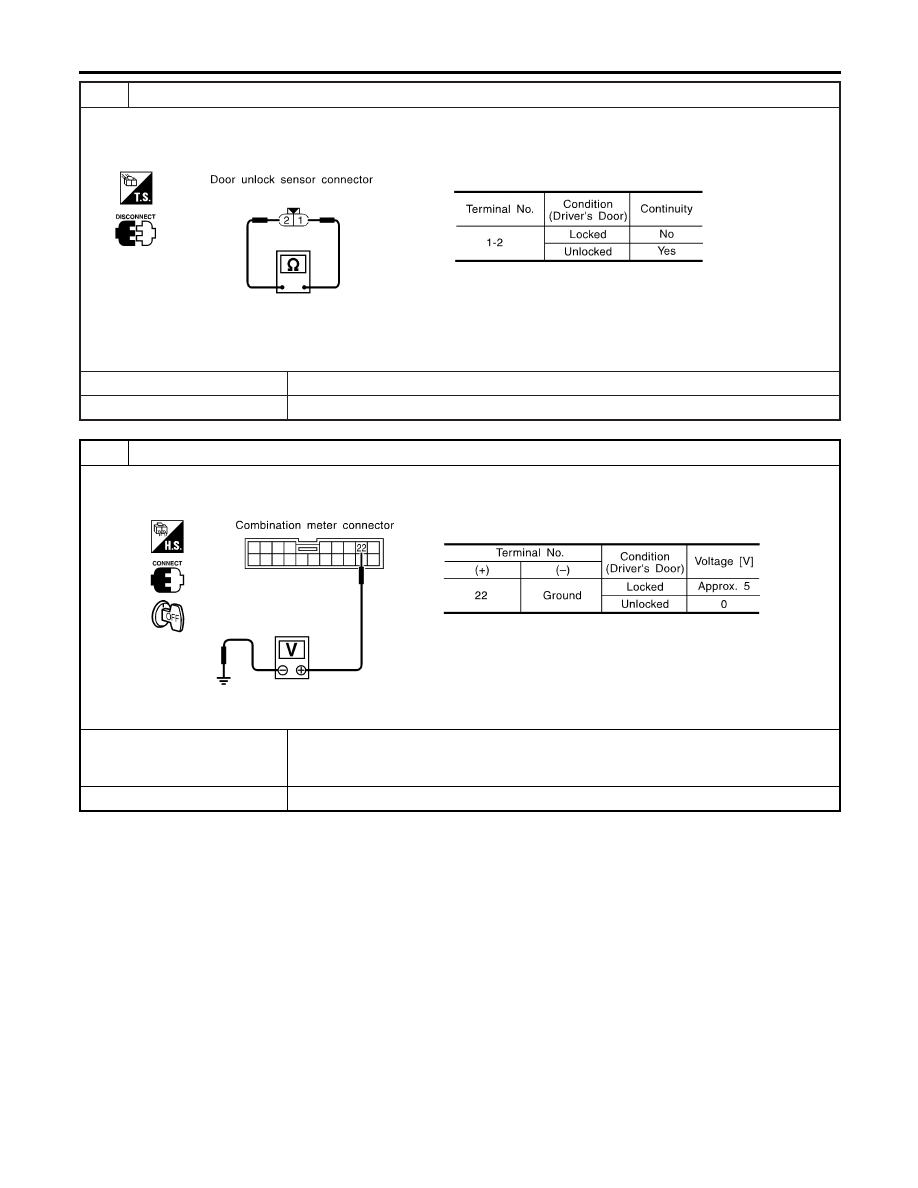

5

CHECK DOOR UNLOCK SENSOR

1. Disconnect door unlock sensor harness connector.
2. Check continuity between door unlock sensor harness connector D8 terminals 1 and 2.

SEL220Y

OK or NG

OK

©

GO TO 6.

NG

©

Replace door unlock sensor.

6

CHECK DOOR UNLOCK SENSOR INPUT SIGNAL

1. Connect door unlock sensor harness connector and combination meter harness connector.
2. Check voltage combination meter harness connector M19 terminal 22 (W/G) and ground.

SEL221Y

OK or NG

OK

©

Check the following.

I

Door unlock sensor ground circuit

I

Harness for open or short between combination meter and door unlock sensor

NG

©

Replace unified meter control unit.

INTERIOR ROOM LAMP

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-56
