Nissan Silvia. Manual - part 190

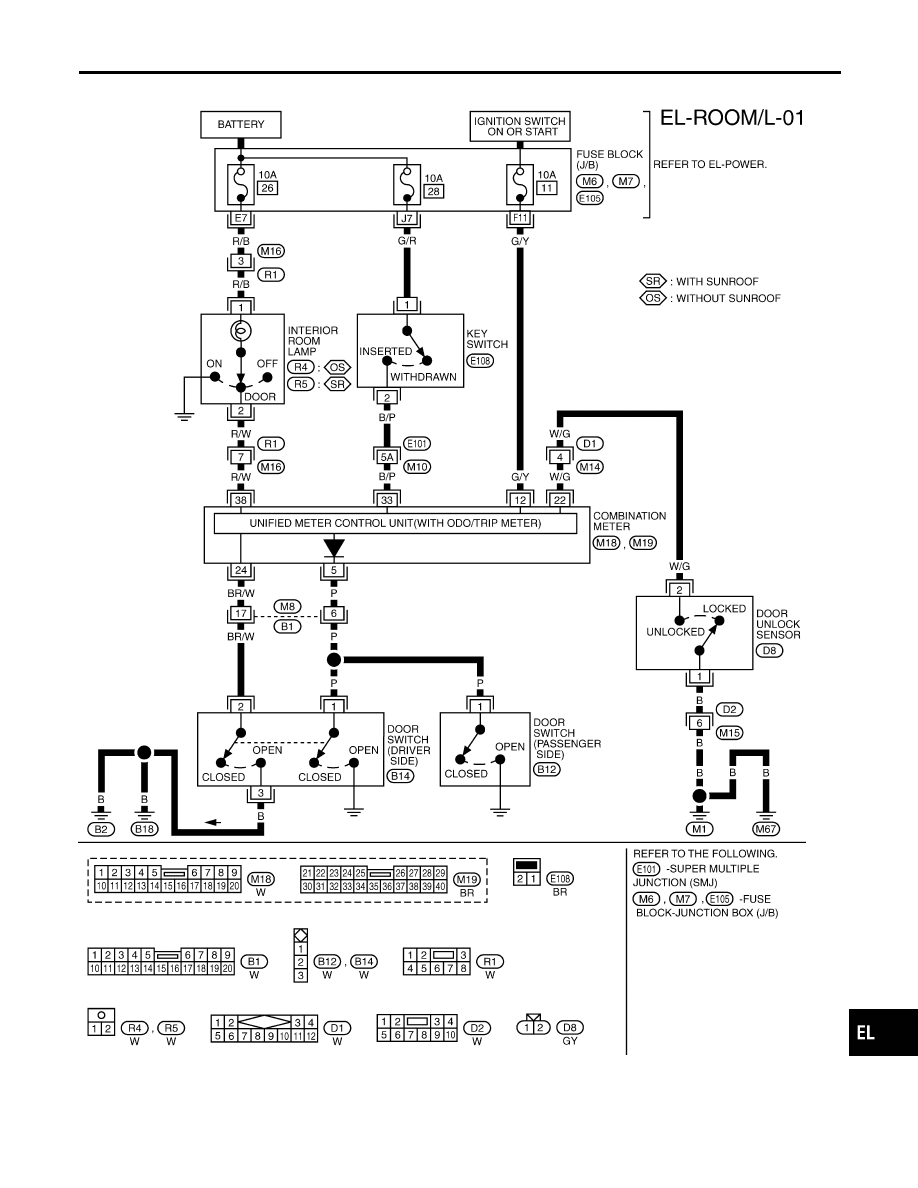

Wiring Diagram — ROOM/L —

NMEL0163

TEL799B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR ROOM LAMP

Wiring Diagram — ROOM/L —

EL-49

Trouble Diagnoses for Interior Lamp Timer

=NMEL0215

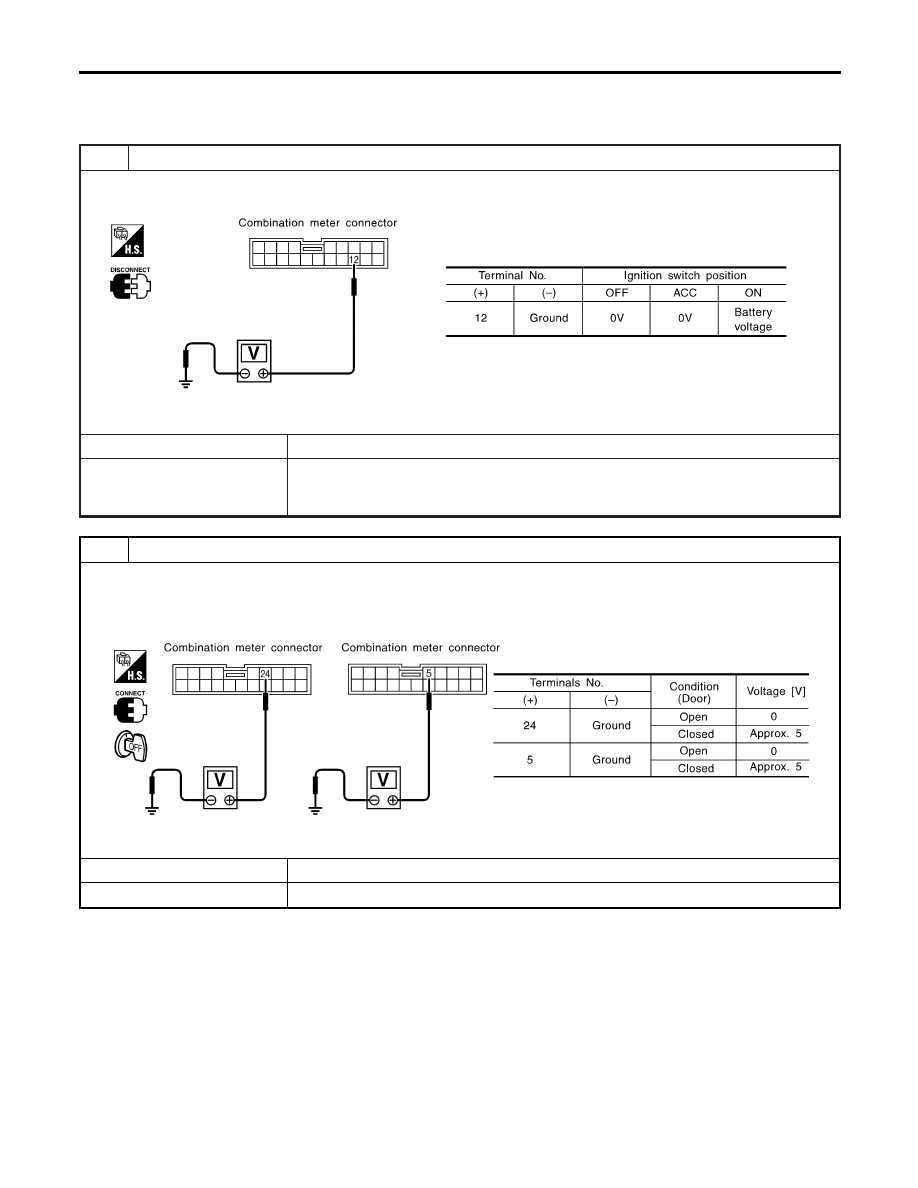

DIAGNOSTIC PROCEDURE 1

NMEL0215S01

SYMPTOM: Interior lamp timer does not operate.

1

CHECK IGNITION ON SIGNAL

1. Disconnect combination meter harness connector.
2. Check voltage between combination meter harness connector M18 terminal 12 (G/Y) and ground.

SEL216Y

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 11, located in fuse block (J/B)]

I

Harness for open or short between combination meter and fuse

2

CHECK DOOR SWITCH INPUT SIGNAL

1. Connect combination meter harness connector.
2. Check the following.

I

Voltage between combination meter harness connector M19 terminal 24 (BR/W) and ground (Driver side)

I

Voltage between combination meter harness connector M18 terminal 5 (P) and ground (Passenger side)

SEL217Y

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

INTERIOR ROOM LAMP

Trouble Diagnoses for Interior Lamp Timer

EL-50

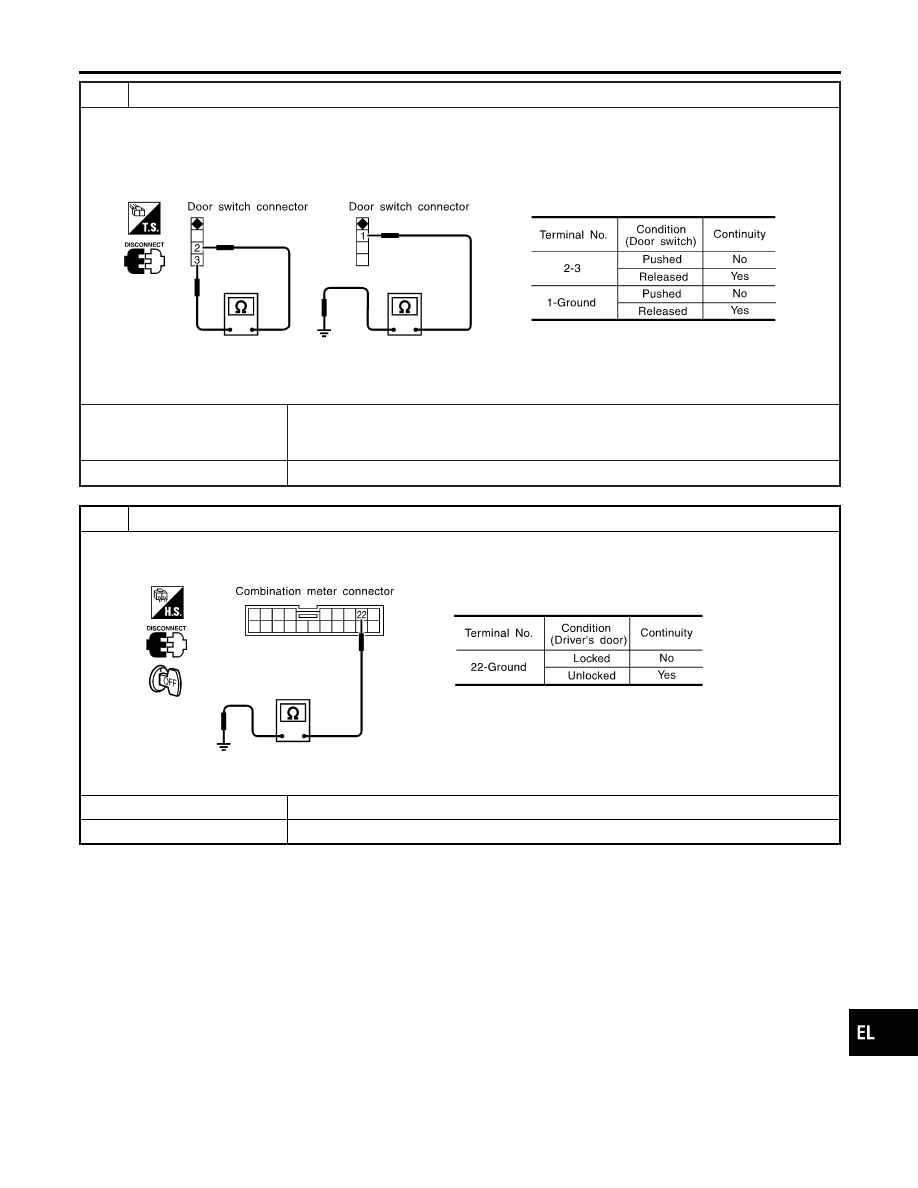

3

CHECK DOOR SWITCH

1. Disconnect door switch harness connector.
2. Check the following.

I

Continuity between door switch harness connector B14 terminals 2 and 3, and terminal 1 and ground (Driver side).

I

Continuity between door switch harness connector B12 terminal 1 and ground (Passenger side).

SEL218Y

OK or NG

OK

©

Check the following.

I

Door switch ground circuit and condition

I

Harness for open or short between combination meter and door switch

NG

©

Replace door switch.

4

CHECK DOOR UNLOCK SENSOR CIRCUIT

1. Disconnect combination meter harness connector.
2. Check continuity between combination meter harness connector M19 terminal 22 (W/G) and ground.

SEL219Y

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR ROOM LAMP

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-51

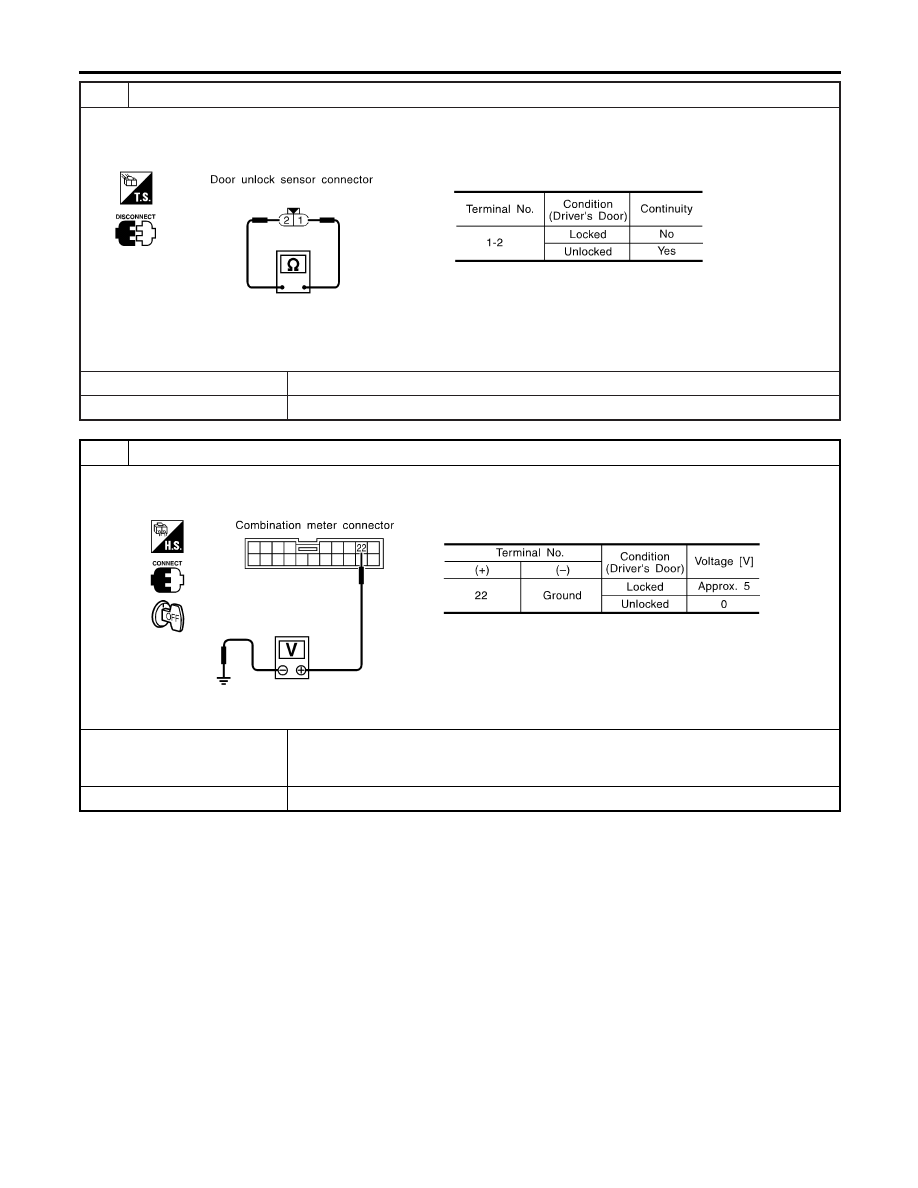

5

CHECK DOOR UNLOCK SENSOR

1. Disconnect door unlock sensor harness connector.
2. Check continuity between door unlock sensor harness connector D8 terminals 1 and 2.

SEL220Y

OK or NG

OK

©

GO TO 6.

NG

©

Replace door unlock sensor.

6

CHECK DOOR UNLOCK SENSOR INPUT SIGNAL

1. Connect door unlock sensor harness connector and combination meter harness connector.
2. Check voltage combination meter harness connector M19 terminal 22 (W/G) and ground.

SEL221Y

OK or NG

OK

©

Check the following.

I

Door unlock sensor ground circuit

I

Harness for open or short between combination meter and door unlock sensor

NG

©

Replace combination meter.

INTERIOR ROOM LAMP

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-52
