LH HEADLAMP

=NMEL0015S02

Headlamp Bulb (Low beam)

NMEL0015S0201

1. Disconnect the battery cable.
2. Remove air duct and air cleaner case.
3. Pull off the rubber cap.
4. Push and turn the bulb retaining pin.
5. Remove the headlamp bulb carefully. Do not shake or rotate the bulb when removing it.
6. Install in reverse order of removal.

Headlamp Bulb (High beam)

NMEL0015S0202

1. Disconnect the harness connector from rear end of the bulb.
2. Turn bulb cover counterclockwise, then remove it.
3. Remove the headlamp bulb carefully. Do not shake or rotate the bulb when removing it.
4. Install in reverse order of removal.

Turn Signal Lamp Bulb

NMEL0015S0203

1. Remove front fender protector.
2. Remove air guide to inter cooler.
3. Turn bulb cover counterclockwise, then remove it.
4. Remove the turn signal lamp bulb carefully. Do not shake or rotate the bulb when removing it.
5. Install in reverse order of removal.

CAUTION:

Do not leave headlamp reflector without bulb for a long period of time. Dust, moisture, smoke, etc.
entering headlamp body may affect the performance of the headlamp. Remove headlamp bulb from
the headlamp reflector just before a replacement bulb is installed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP

Bulb Replacement (Cont’d)

EL-33

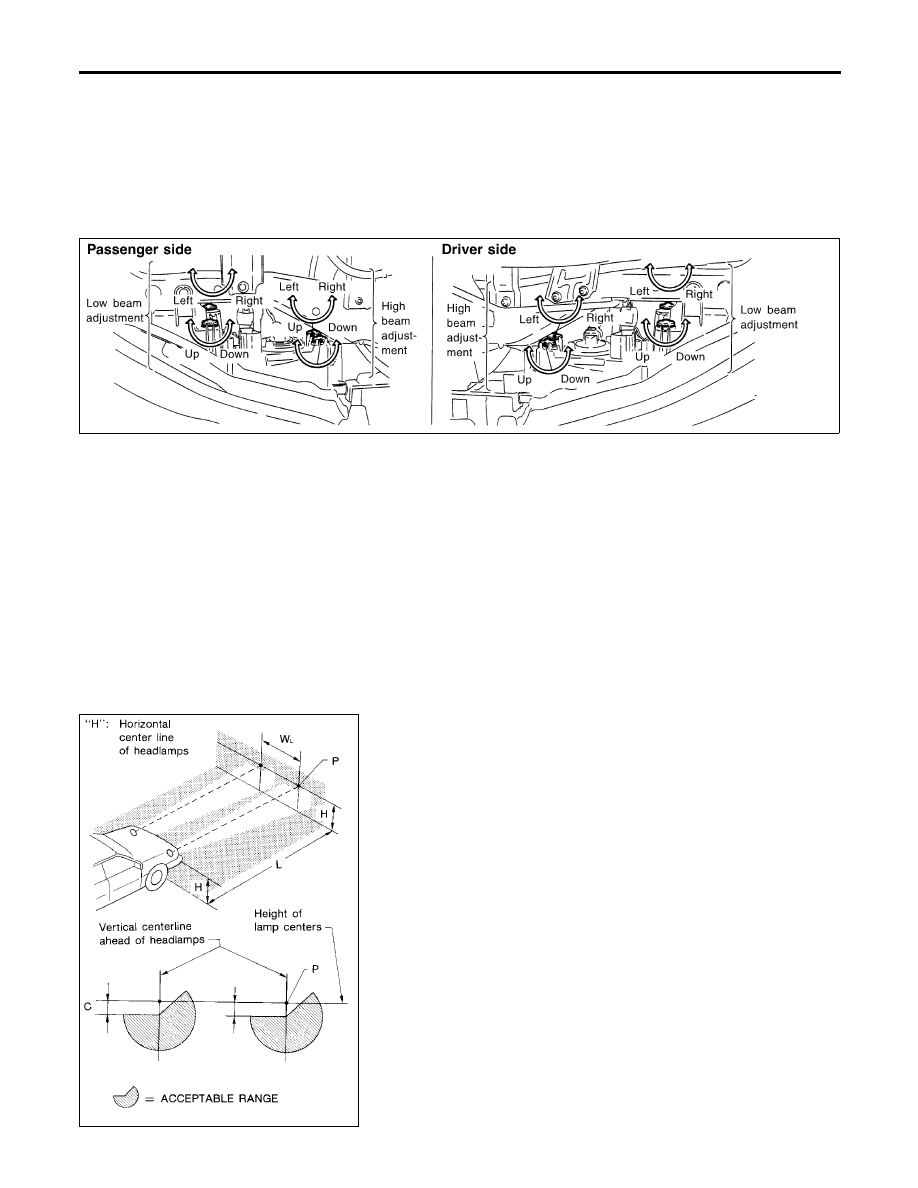

Aiming Adjustment

=NMEL0016

For details, refer to the regulations in your own country.
Before performing aiming adjustment, check the following.
1)

Keep all tires inflated to correct pressures.

2)

Place vehicle and tester on one and same flat surface.

3)

See that there is no-load in vehicle (coolant, engine oil filled up
to correct level and full fuel tank) other than the driver (or
equivalent weight placed in driver’s position).

FEL265Y

LOW/HIGH BEAM

NMEL0016S02

1.

Turn headlamp low beam on.

2.

Use adjusting screws to perform aiming adjustment.

I

First tighten the adjusting screw all the way and then
make adjustment by loosening the screw.

SEL254I

I

Adjust headlamps so that main axis of light is parallel to
center line of body and is aligned with point P shown in
illustration.

I

Figure to the left shows headlamp aiming pattern for driv-
ing on right side of road; for driving on left side of road,
aiming pattern is reversed.

I

Dotted lines in illustration show center of headlamp.
“H”: Horizontal center line of headlamps
“W

L

”: Distance between each headlamp center

“L”: 3,000 mm (118.1 in)
“C”: 30 mm (1.18 in)

HEADLAMP

Aiming Adjustment

EL-34

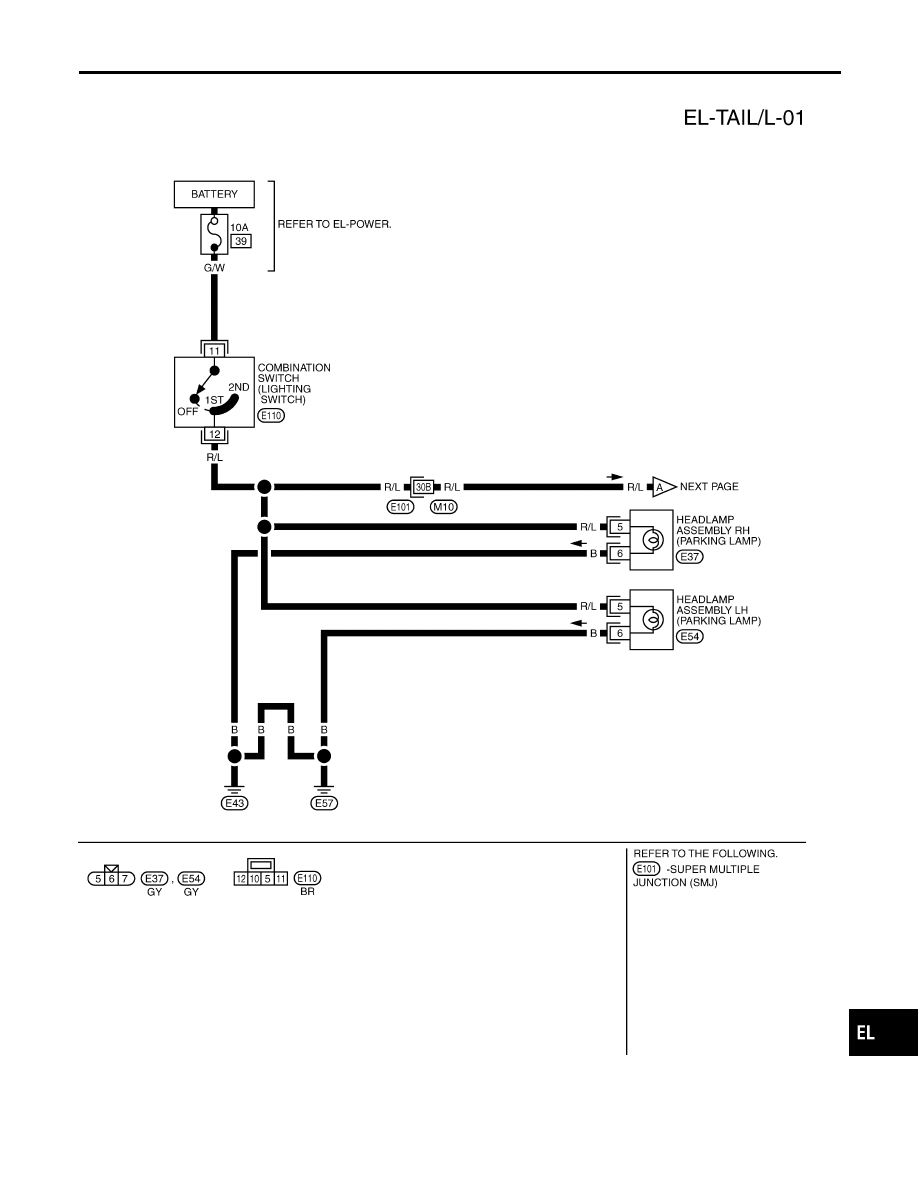

Wiring Diagram — TAIL/L —

NMEL0024

TEL789B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

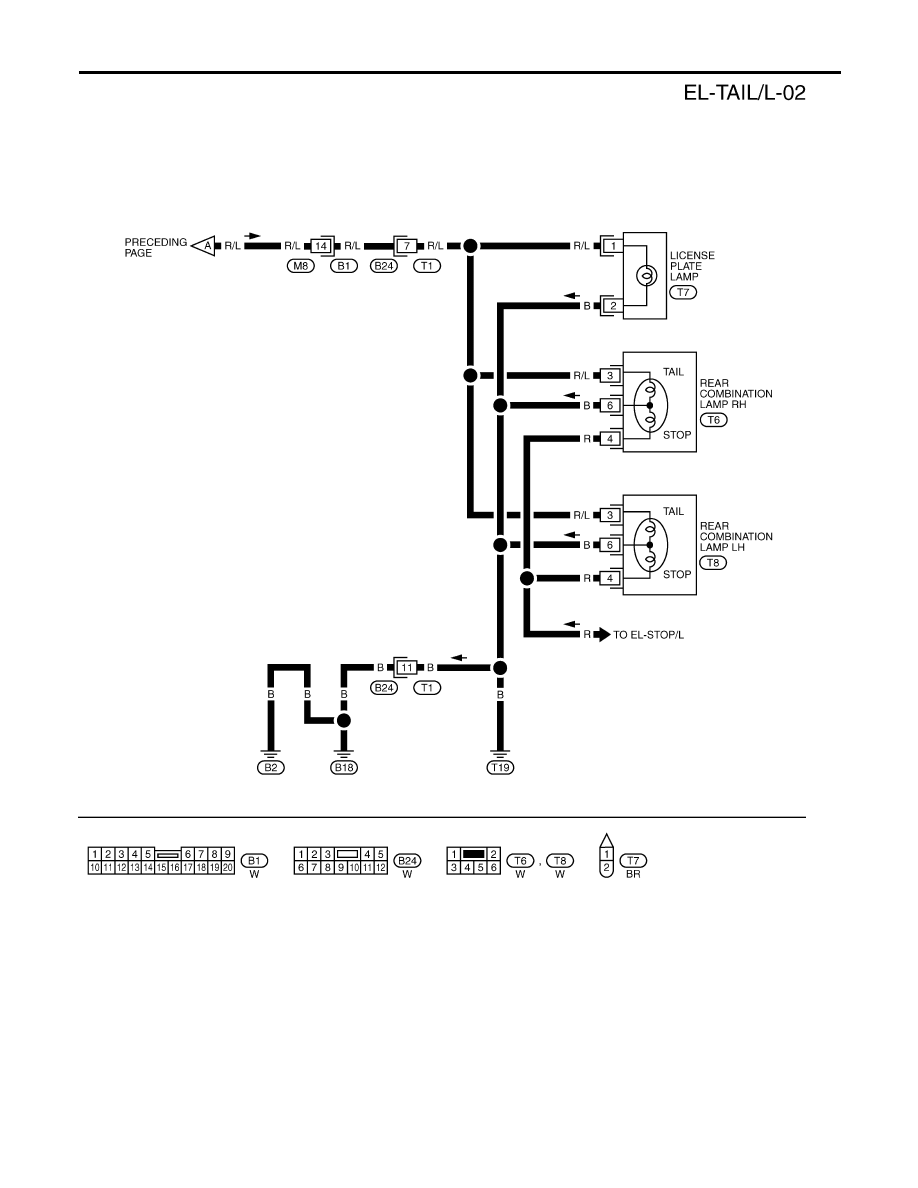

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L —

EL-35

TEL790B

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L — (Cont’d)

EL-36
