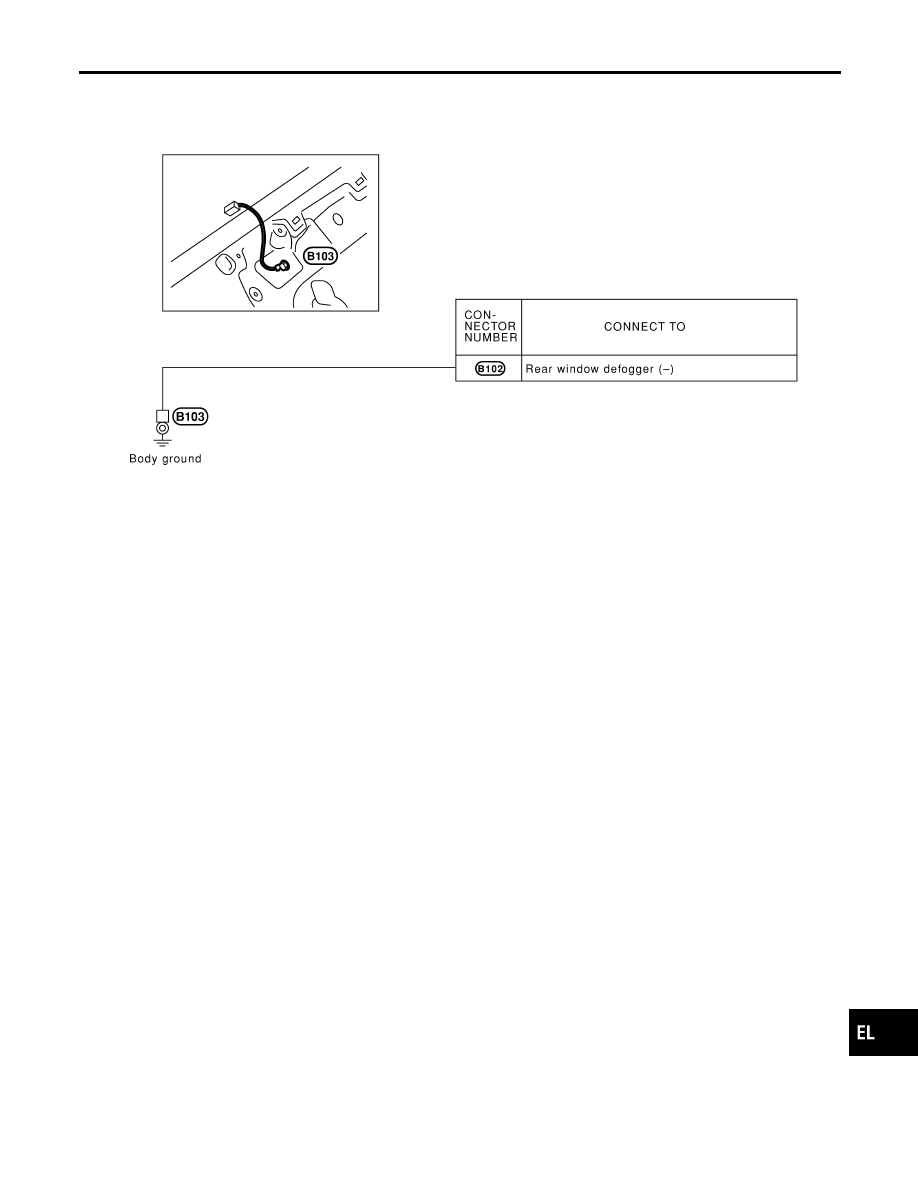

REAR WINDOW DEFOGGER HARNESS

NMEL0008S09

CEL310A

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

GROUND

Ground Distribution (Cont’d)

EL-25

Check

NMEL0009

CEL311A

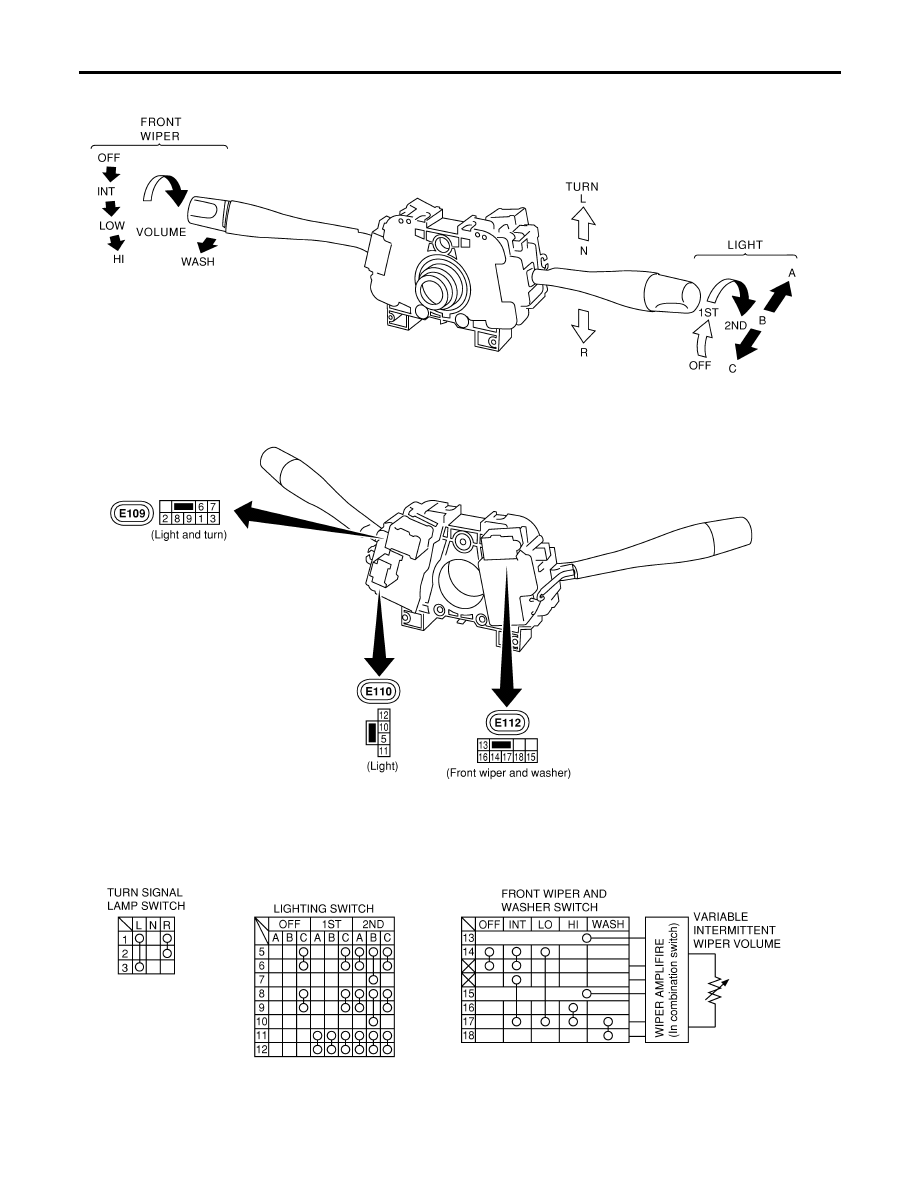

COMBINATION SWITCH

Check

EL-26

CEL501-A

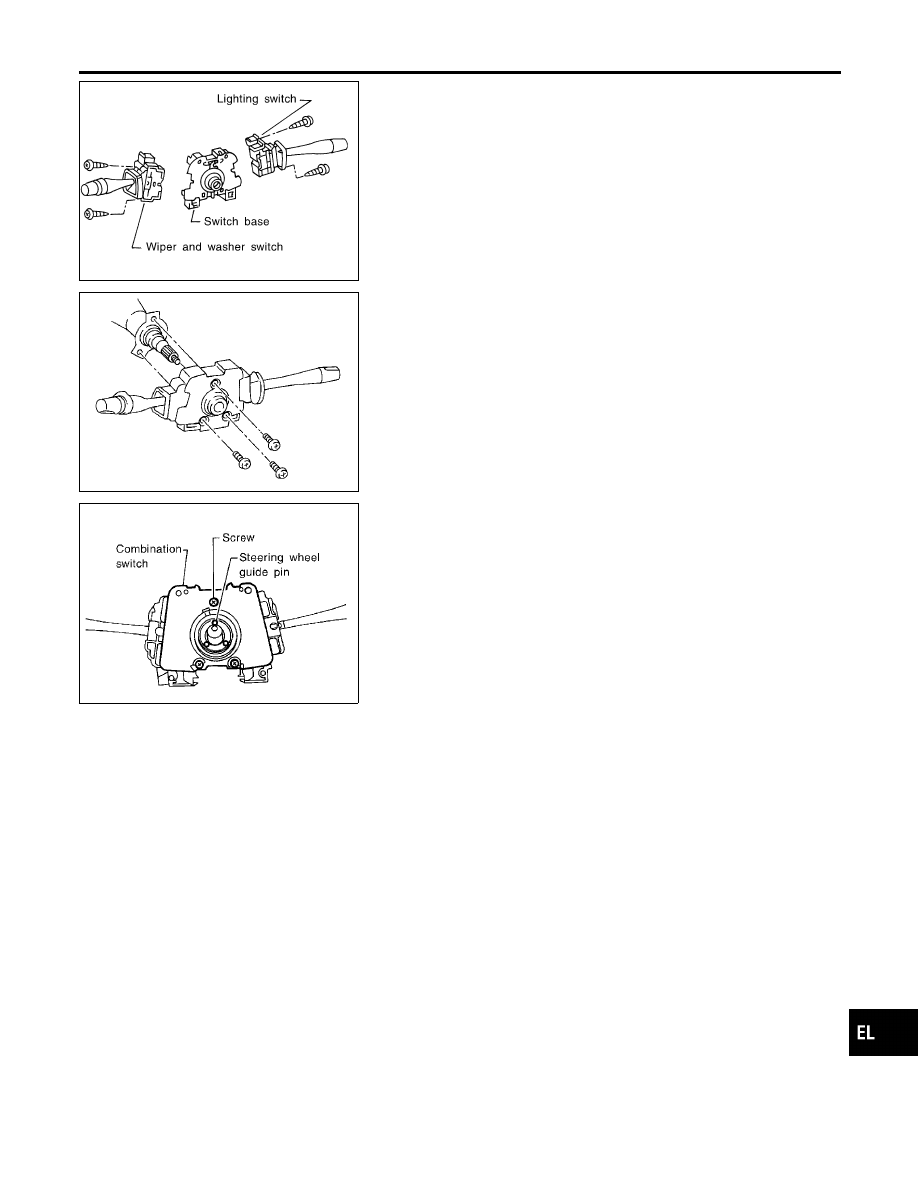

Replacement

NMEL0010

For removal and installation of spiral cable, refer to RS section
[“Installation — Air Bag Module and Spiral Cable”, “SUPPLE-
MENTAL RESTRAINT SYSTEM (SRS)”].

I

Each switch can be replaced without removing combination
switch base.

CEL406

I

To remove combination switch base, remove base attaching
screw.

SEL151V

I

Before installing the steering wheel, align the steering wheel
guide pins with the screws which secure the combination
switch as shown in the left figure.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

COMBINATION SWITCH

Replacement

EL-27

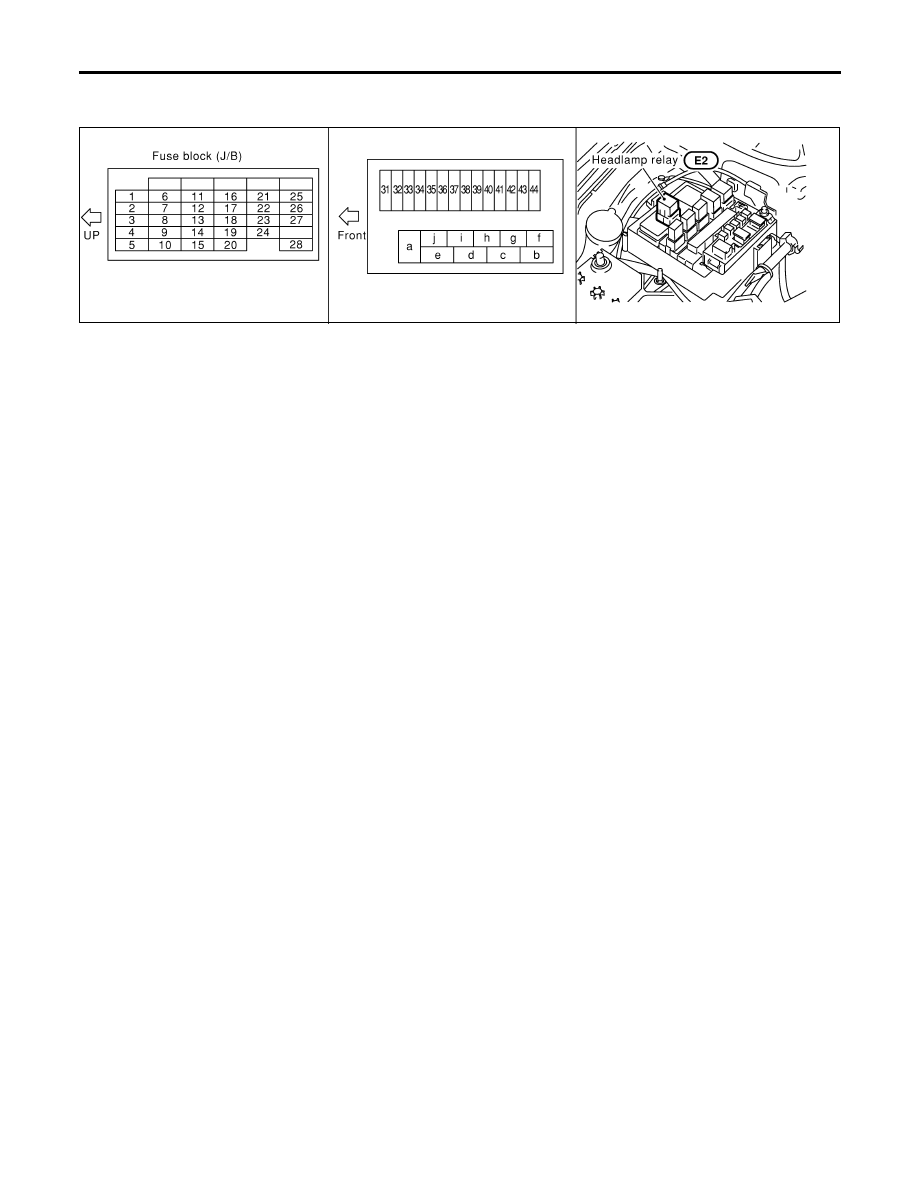

Component Parts and Harness Connector
Location

NMEL0197

SEL257Y

System Description

NMEL0198

The headlamp operation is controlled by the lighting switch which is built into the combination switch.
Power is supplied at all times

I

to lighting switch terminal 8

I

to headlamp relay terminal 6

I

through 15A fuse (No. 42, located in the fuse and fusible link box), and

I

to lighting switch terminal 5

I

to headlamp relay terminal 3

I

through 15A fuse (No. 41, located in the fuse and fusible link box).

HEADLAMP SWITCH OPERATION

NMEL0198S09

Low Beam Operation

NMEL0198S0901

When the lighting switch is turned to the 2ND position and placed in LOW (“B”) position, power is supplied

I

from lighting switch terminal 10

I

to terminal 1 of the headlamp LH, and

I

from lighting switch terminal 7

I

to terminal 1 of the headlamp RH.

Terminal 2 of each headlamp supplies ground through body grounds E43 and E57.
With power and ground supplied, the low beams will illuminate.

High Beam Operation/Flash-to-Pass Operation

NMEL0198S0902

When the lighting switch is turned to the 2ND position and placed in HIGH (“A”) position or PASS (“C”) position,
power is supplied

I

from lighting switch terminal 6

I

to terminal 3 of the headlamp RH, and

I

from lighting switch terminal 9

I

to terminal 3 of the headlamp LH,

I

to headlamp relay terminal 1

I

to combination meter terminal 40 for the high beam indicator.

Ground is supplied

I

to terminal 29 of the combination meter through body grounds M1 and M67, and

I

to headlamp relay terminal 2 through body grounds E43 and E57.

Then headlamp relay is energized and power is supplied to terminal 1 of each headlamp.
Terminals 2 and 4 of each headlamp supply ground through body grounds E43 and E57.
With power and ground supplied, the high beams, the low beams and the high beam indicator illuminate.

HEADLAMP

Component Parts and Harness Connector Location

EL-28
