HEADLAMP

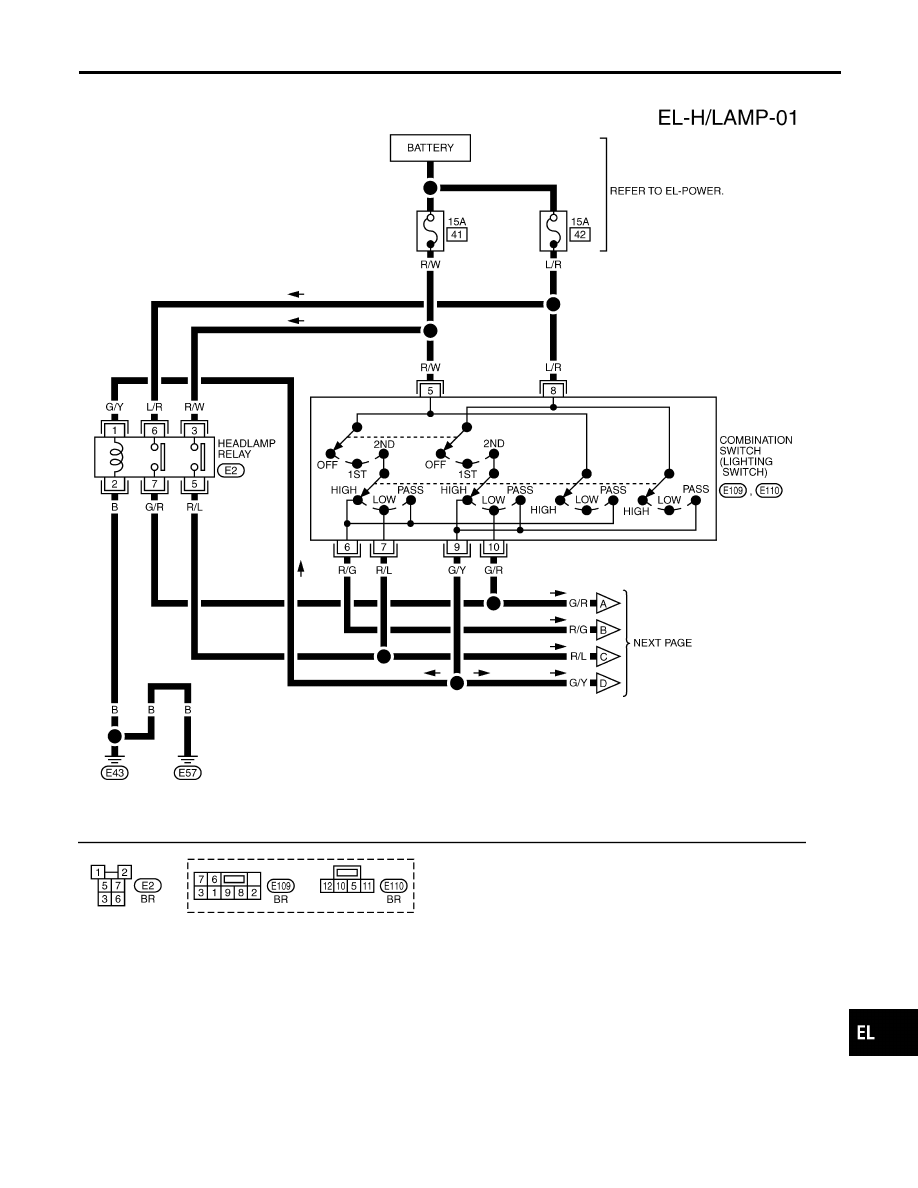

Wiring Diagram — H/LAMP —

EL-29

TEL788B

HEADLAMP

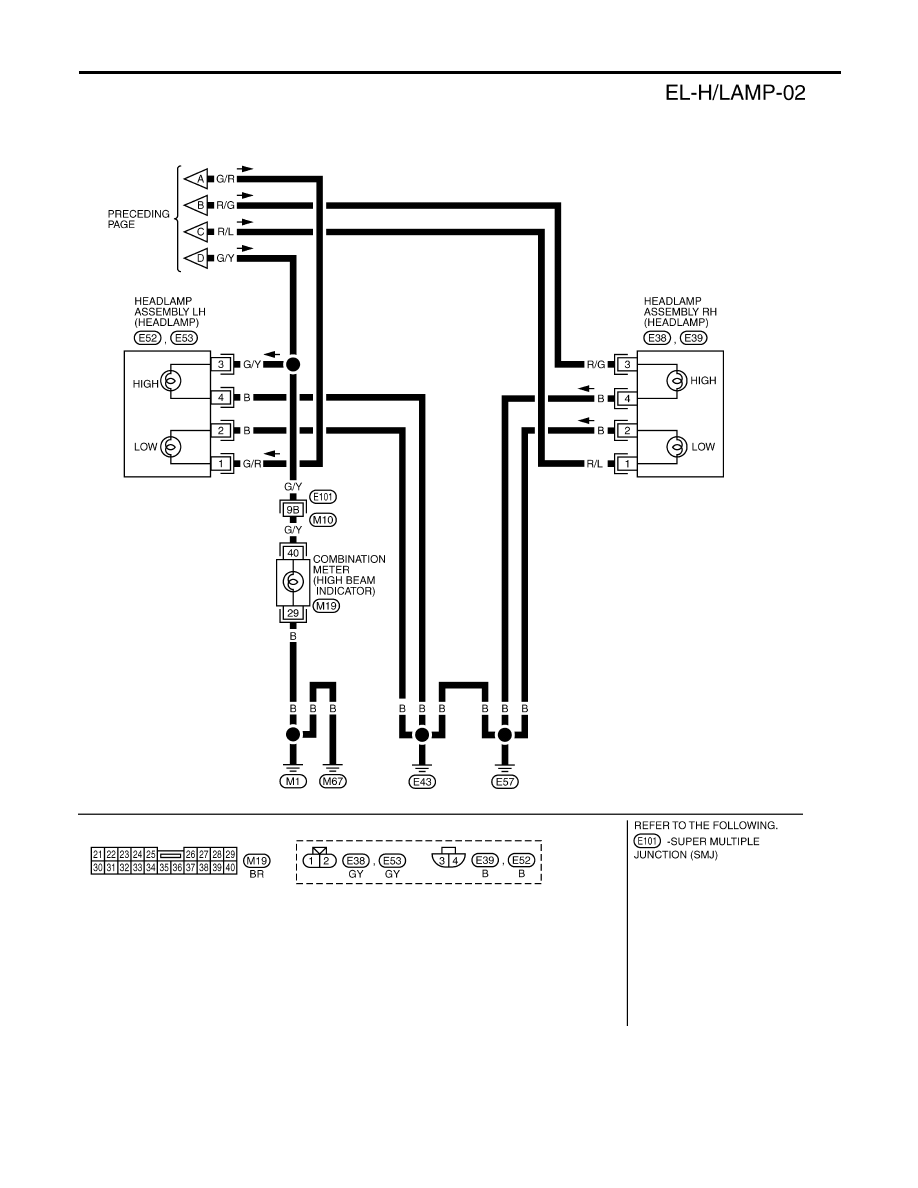

Wiring Diagram — H/LAMP — (Cont’d)

EL-30

Trouble Diagnoses

NMEL0202

Symptom

Possible cause

Repair order

Neither headlamp operates.

1. Lighting switch

1. Check Lighting switch.

LH headlamp (low and high beam)
does not operate, but RH head-
lamp (low and high beam) does
operate.

1. 15A fuse
2. Lighting switch

1. Check 15A fuse (No. 42, located in fusible link and

fuse box). Verify battery positive voltage is present
at lighting switch terminal 8.

2. Check lighting switch.

RH headlamp (low and high beam)
does not operate, but LH headlamp
(low and high beam) does operate.

1. 15A fuse
2. Lighting switch

1. Check 15A fuse (No. 41, located in fusible link and

fuse box). Verify battery positive voltage is present
at lighting switch terminal 5.

2. Check lighting switch.

LH high beam does not operate,
but LH low beam does operate.

1. Bulb
2. Open in LH high beam circuit
3. LH high beam ground circuit
4. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and LH

headlamp for an open circuit.

3. Check the harness between LH headlamp and

ground.

4. Check lighting switch.

LH low beam does not operate, but
LH high beam does operate.

1. Bulb
2. Open in LH low beam circuit
3. LH low beam ground circuit
4. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and LH

headlamp for an open circuit.

3. Check the harness between LH headlamp and

ground.

4. Check lighting switch.

RH high beam does not operate,
but RH low beam does operate.

1. Bulb
2. Open in RH high beam circuit
3. RH high beam ground circuit
4. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and RH

headlamp for an open circuit.

3. Check the harness between RH headlamp and

ground.

4. Check lighting switch.

RH low beam does not operate,
but RH high beam does operate.

1. Bulb
2. Open in RH low beam circuit
3. RH low beam ground circuit
4. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and RH

headlamp for an open circuit.

3. Check the harness between RH headlamp and

ground.

4. Check lighting switch.

High beam indicator does not work. 1. Bulb

2. Ground circuit
3. Open in high beam circuit

1. Check bulb in combination meter.
2. Check harness between high beam indicator and

ground.

3. Check the harness between lighting switch and

combination meter for an open circuit.

When the lighting switch is turned
to the 2ND position and placed in
HIGH (“A”) position, low beam
does not operate, but high beam
does operate.

1. Headlamp relay circuit
2. Headlamp relay ground circuit
3. Headlamp relay

1. Check the following.
a. Harness between headlamp relay and fuse.
b. Harness between headlamp relay and lighting

switch.

2. Check harness between headlamp relay and

ground.

3. Check headlamp relay.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP

Trouble Diagnoses

EL-31

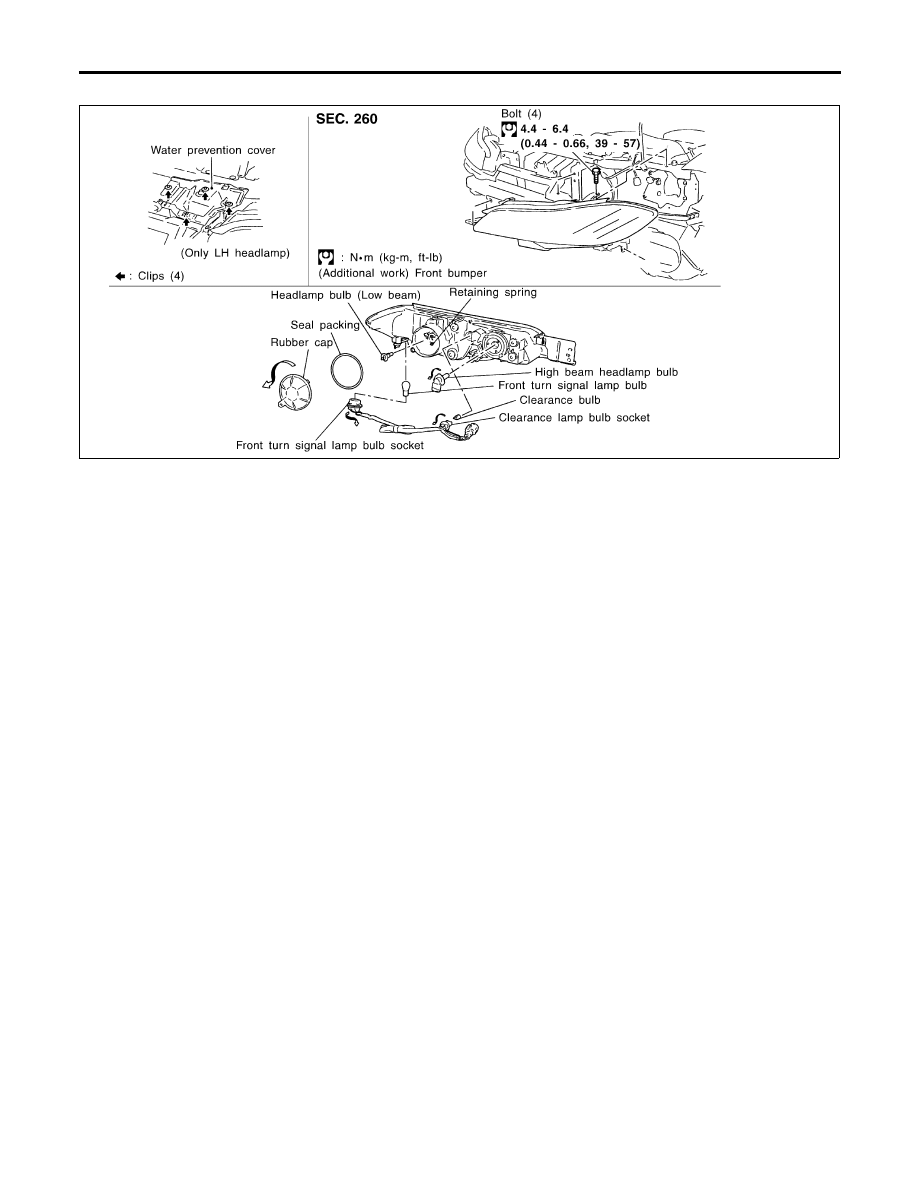

Bulb Replacement

NMEL0015

FEL264Y

The headlamp is a semi-sealed beam type which uses a replaceable halogen bulb. The bulb can be replaced
from the engine compartment side without removing the headlamp body.

I

Grasp only the plastic base when handling the bulb. Never touch the glass envelope.

RH HEADLAMP

NMEL0015S01

Headlamp Bulb (Low beam)

NMEL0015S0101

1. Disconnect the battery cable.
2. Pull off the rubber cap.
3. Push and turn the bulb retaining pin.
4. Remove the headlamp bulb carefully. Do not shake or rotate bulb when removing it.
5. Install in reverse order of removal.

Headlamp Bulb (High beam)

NMEL0015S0102

1. Disconnect the harness connector from rear end of the bulb.
2. Turn bulb cover counterclockwise, then remove it.
3. Remove the headlamp bulb carefully. Do not shake or rotate the bulb when removing it.
4. Install in reverse order of removal.

Turn Signal Lamp Bulb

NMEL0015S0103

1. Remove front fender protector.
2. Turn bulb cover counterclockwise, then remove it.
3. Remove the turn signal lamp bulb carefully. Do not shake or rotate the bulb when removing it.
4. Install in reverse order of removal.

HEADLAMP

Bulb Replacement

EL-32
