Wiring Diagram

NMEC0765

TEC820

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

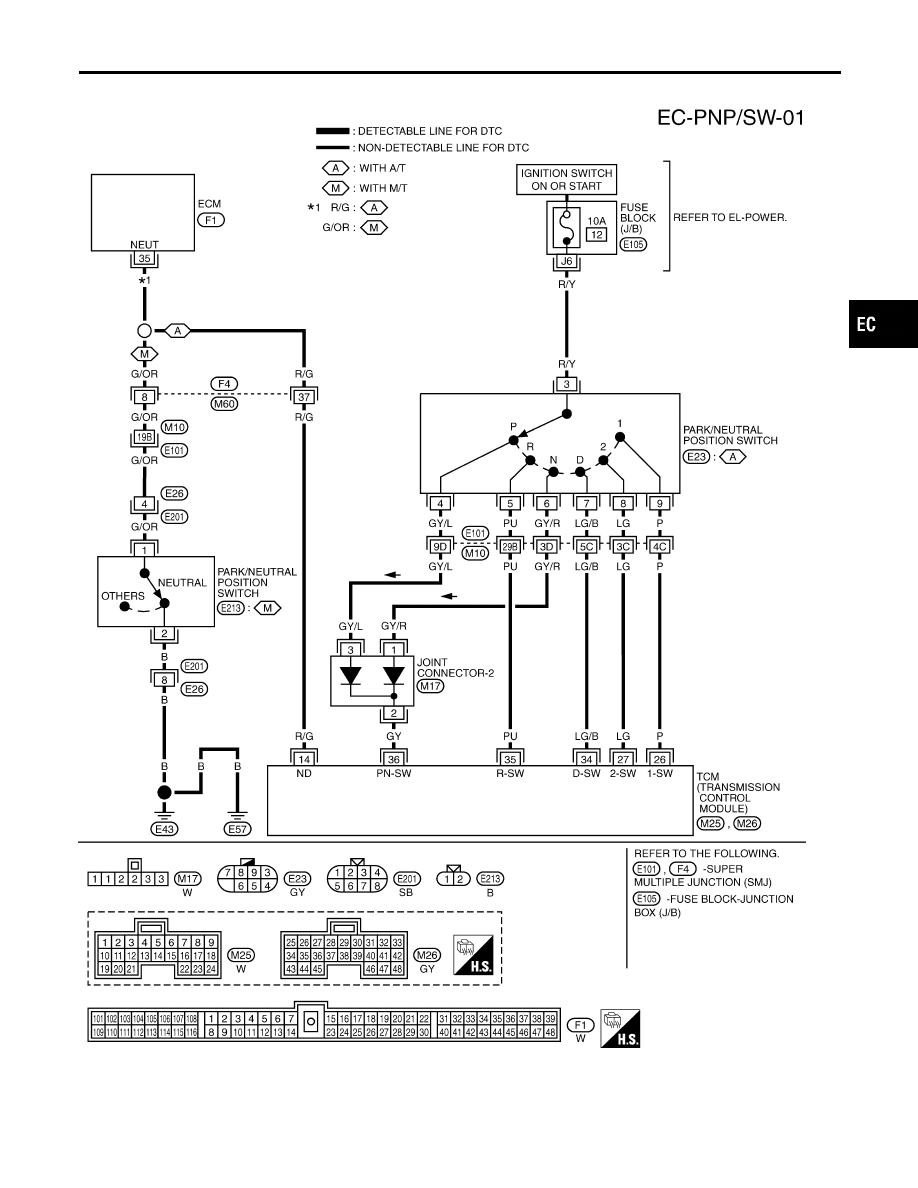

PARK/NEUTRAL POSITION (PNP) SWITCH

Wiring Diagram

EC-187

Diagnostic Procedure

NMEC0766

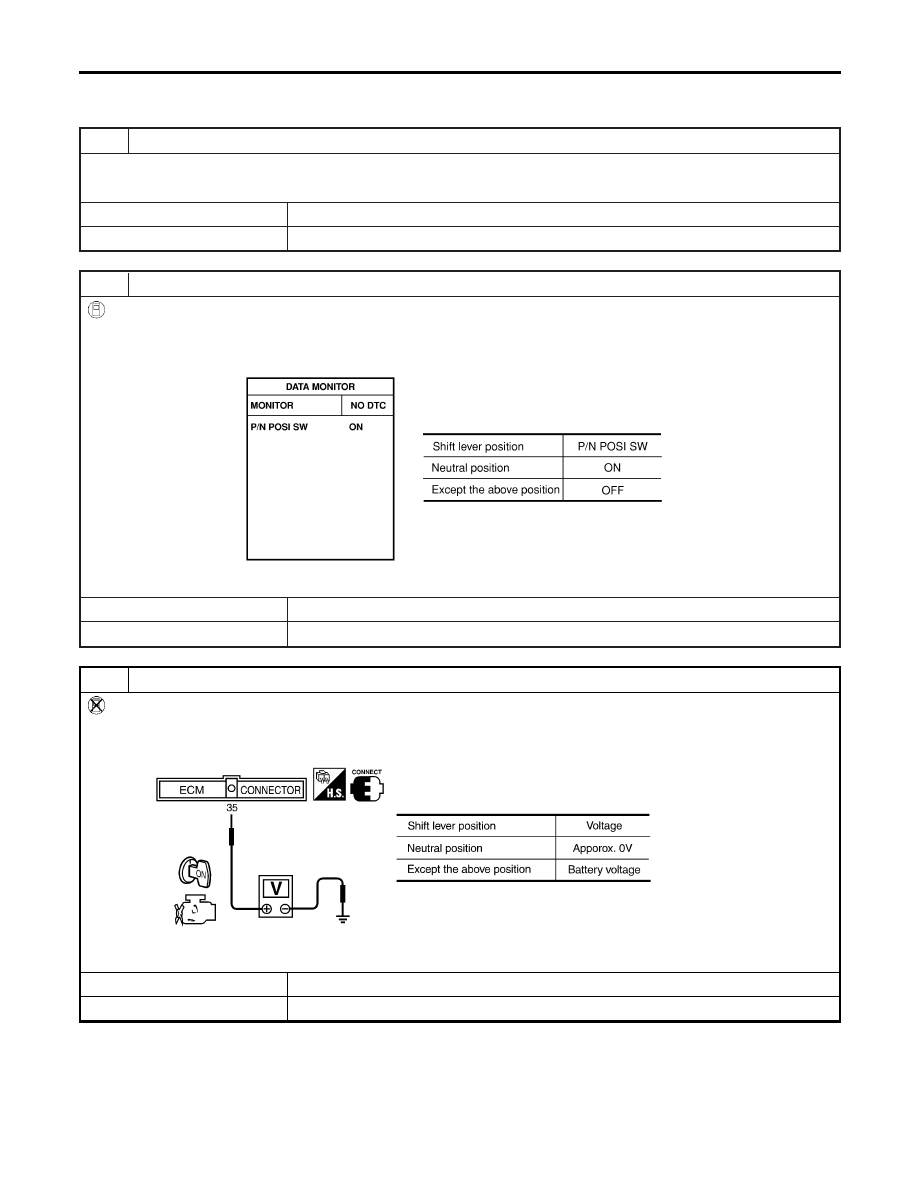

FOR M/T MODELS

NMEC0766S01

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK OVERALL FUNCTION

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “P/N POSI SW” in “DATA MONITOR” mode with CONSULT-II.
3. Check the “P/N POSI SW” signal under the following conditions.

SEF049Y

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

3

CHECK OVERALL FUNCTION

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 35 and ground under the following conditions.

SEC432C

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

PARK/NEUTRAL POSITION (PNP) SWITCH

Diagnostic Procedure

EC-188

4

CHECK PNP SWITCH GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect park/neutral position (PNP) switch harness connector.
3. Check harness continuity between PNP switch terminal 2 and body ground. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E26, E201

I

Harness for open or short between PNP switch and body ground

©

Repair open circuit or short to power in harness or connectors.

6

CHECK PNP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 35 and PNP switch terminal 1. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M10, E101

I

Harness connectors E26, E201

I

Harness for open or short between ECM and PNP switch

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH

Refer to MT-8, “Position Switch Check”.

OK or NG

OK

©

GO TO 9.

NG

©

Replace park/neutral position (PNP) switch.

9

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-82.

©

INSPECTION END

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PARK/NEUTRAL POSITION (PNP) SWITCH

Diagnostic Procedure (Cont’d)

EC-189

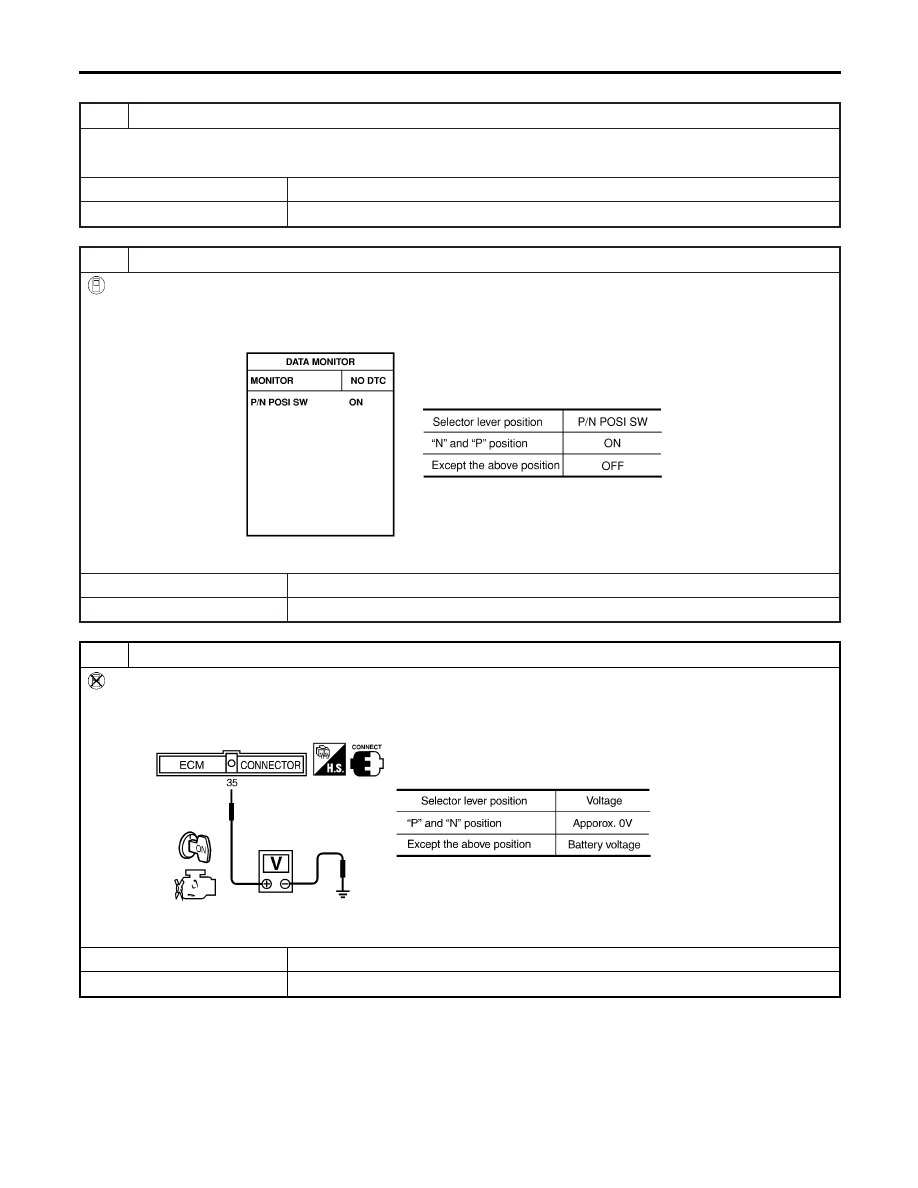

FOR A/T MODELS

=NMEC0766S02

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK OVERALL FUNCTION

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “P/N POSI SW” in “DATA MONITOR” mode with CONSULT-II.
3. Check the “P/N POSI SW” signal under the following conditions.

SEF028Y

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

3

CHECK OVERALL FUNCTION

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 35 and ground under the following conditions.

SEC433C

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

PARK/NEUTRAL POSITION (PNP) SWITCH

Diagnostic Procedure (Cont’d)

EC-190
