Description

NMEC0756

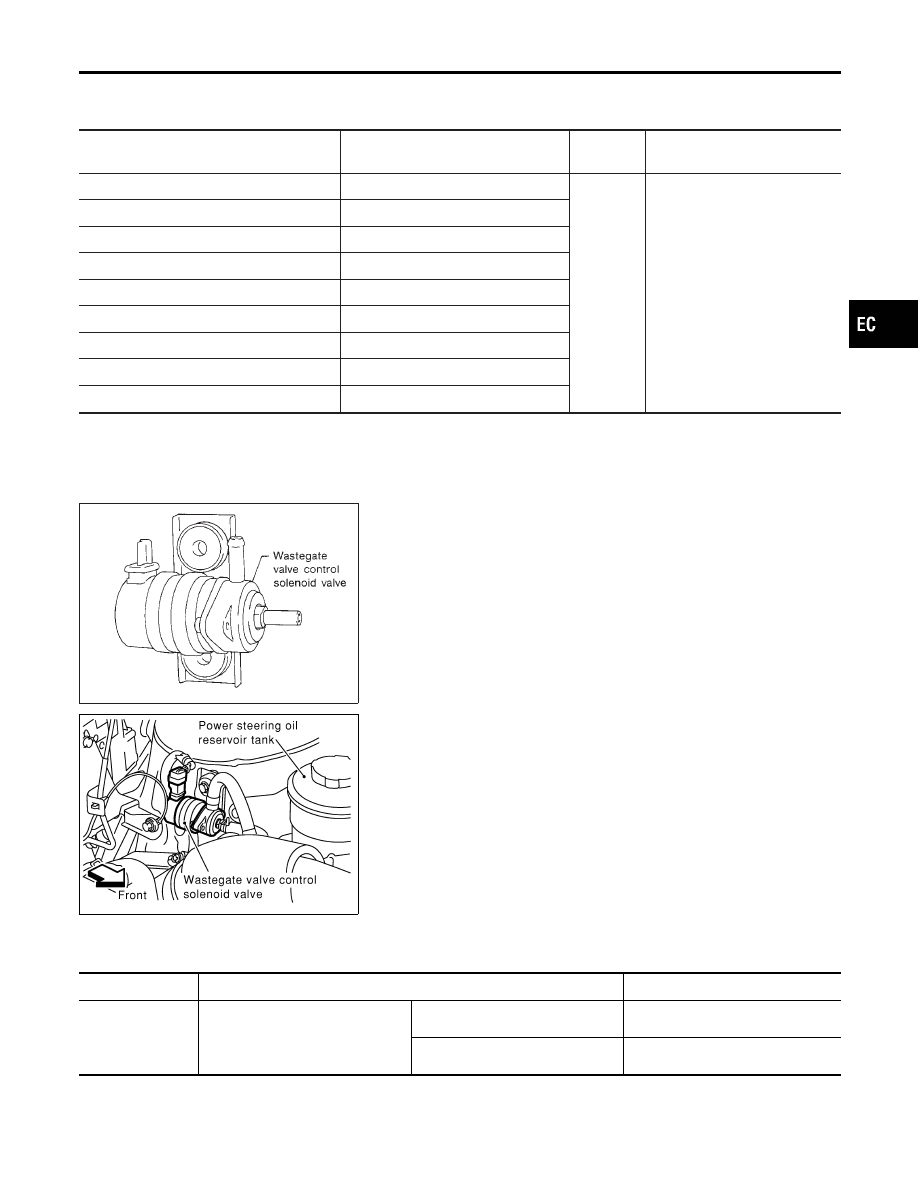

SYSTEM DESCRIPTION

NMEC0756S01

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Camshaft position sensor

Engine speed

Charged
air pres-
sure con-
trol

Wastegate valve control sole-
noid valve

Mass air flow sensor

Amount of intake air

Engine coolant temperature sensor

Engine coolant temperature

Ignition switch

Start signal

Throttle position sensor

Throttle position

Park/Neutral position switch

Park/Neutral position

Battery

Battery voltage

Vehicle speed sensor

Vehicle speed

Knock sensor

Engine knocking condition

SEF984P

This system controls charged air pressure corresponding to the
driving conditions through wastegate valve control solenoid valve.
The wastegate valve control solenoid valve repeats ON/OFF
operation according to the signal sent from the ECM. The ECM
controls the ON/OFF time of the wastegate valve control solenoid
valve according to the data memorized in the ECM. The optimum
value stored in the ECM is determined by taking into consideration
various engine conditions, such as engine speed, throttle valve
opening angle, gear position, etc., and fuel octane rating. Knock
sensor signal is used to determine the fuel octane rating.

SEC386C

COMPONENT DESCRIPTION

NMEC0756S02

Wastegate Valve Control Solenoid Valve

NMEC0756S0201

The wastegate valve control solenoid valve is moved by ON/OFF
pulses from the ECM. The longer the ON pulse, the higher the
charged air pressure is provided.

CONSULT-II Reference Value in Data Monitor
Mode

NMEC0757

MONITOR ITEM

CONDITION

SPECIFICATION

W/G CONT S/V

I

Engine: After warming up

I

Air conditioner switch: OFF

I

Shift lever: N

I

No-load

Idle

0%

Revving engine up to 4,000 rpm

20%

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

WASTEGATE VALVE CONTROL SOLENOID VALVE

Description

EC-179

ECM Terminals and Reference Value

=NMEC0758

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

115

OR/B

Wastegate valve control
solenoid valve

[Engine is running]

I

Idle speed

BATTERY VOLTAGE
(11 - 14V)

[Engine is running]

I

Warm-up condition

I

Rev engine up to 4,000 rpm

Approximately 0V

WASTEGATE VALVE CONTROL SOLENOID VALVE

ECM Terminals and Reference Value

EC-180

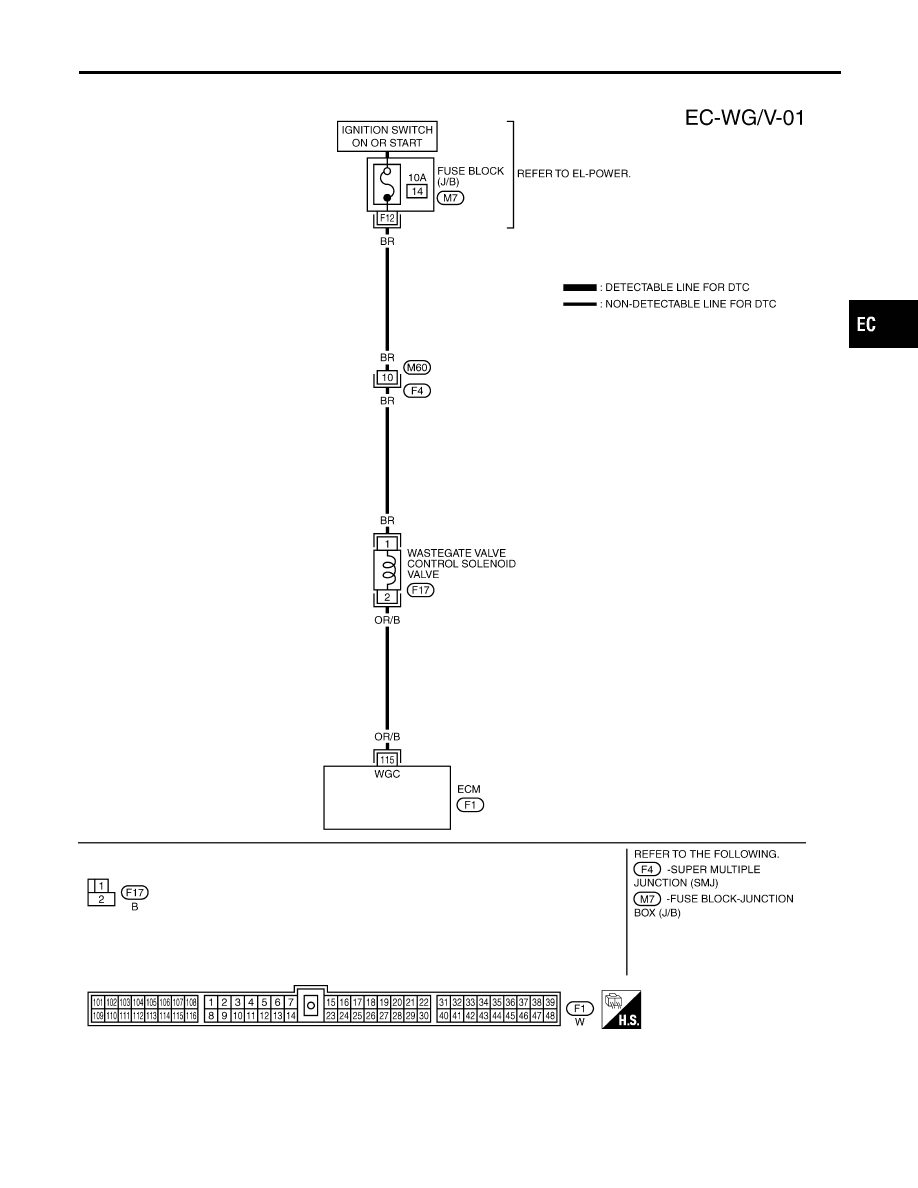

Wiring Diagram

NMEC0759

TEC813

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

WASTEGATE VALVE CONTROL SOLENOID VALVE

Wiring Diagram

EC-181

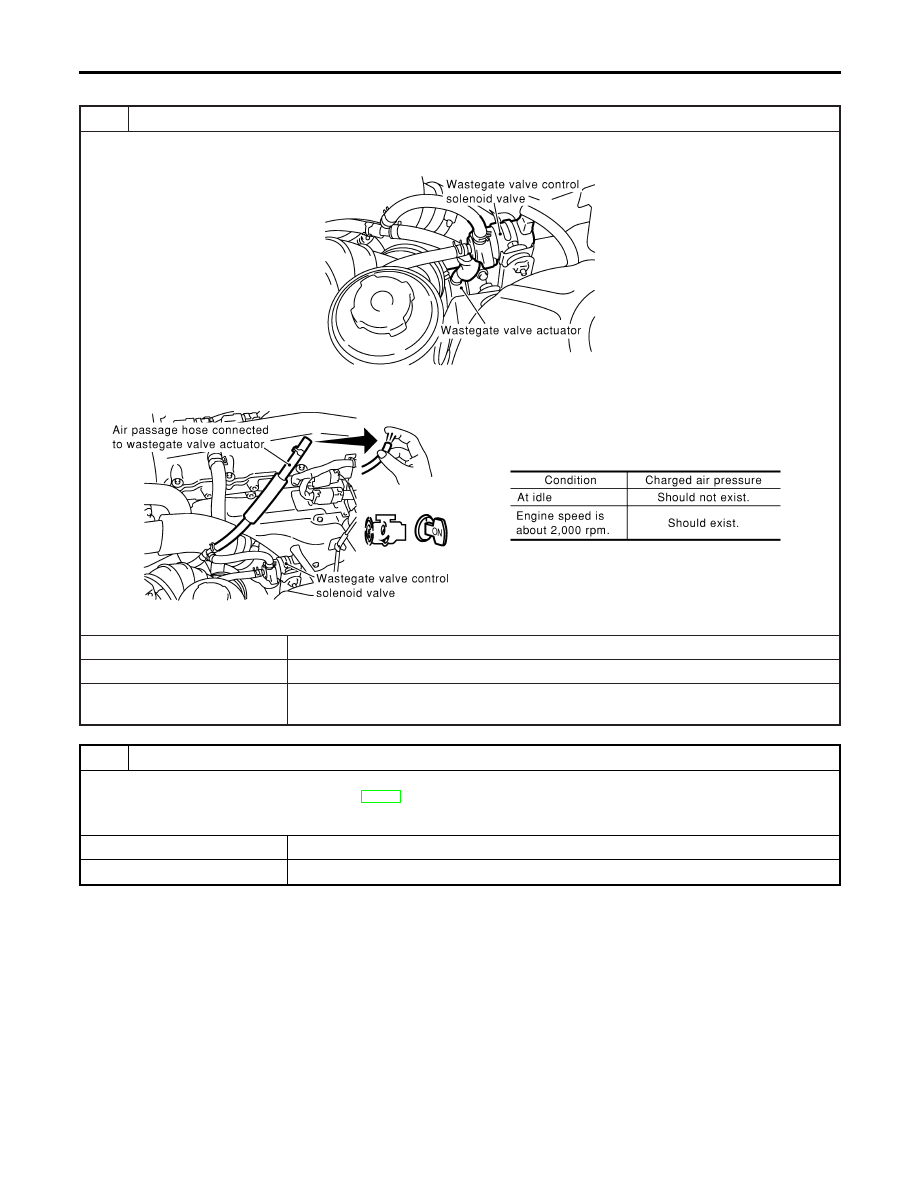

Diagnostic Procedure

NMEC0760

1

CHECK OVERALL FUNCTION

1. Turn ignition switch “OFF”.
2. Disconnect air passage hose connected to wastegate valve control solenoid valve.

SEC394C

3. Start engine.
4. Make sure that charged air pressure exists under the following conditions.

SEC395C

OK or NG

OK

©

GO TO 2.

NG (With CONSULT-II)

©

GO TO 3.

NG (Without CONSULT-
II)

©

GO TO 4.

2

CHECK WASTEGATE VALVE ACTUATOR

1. Stop engine.
2. Check wastegate valve actuator. Refer to EM-62, “WASTEGATE VALVE ACTUATOR”.

OK or NG

OK

©

INSPECTION END

NG

©

Replace wastegate valve actuator.

WASTEGATE VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure

EC-182
