Nissan Silvia. Manual - part 115

JBT151A

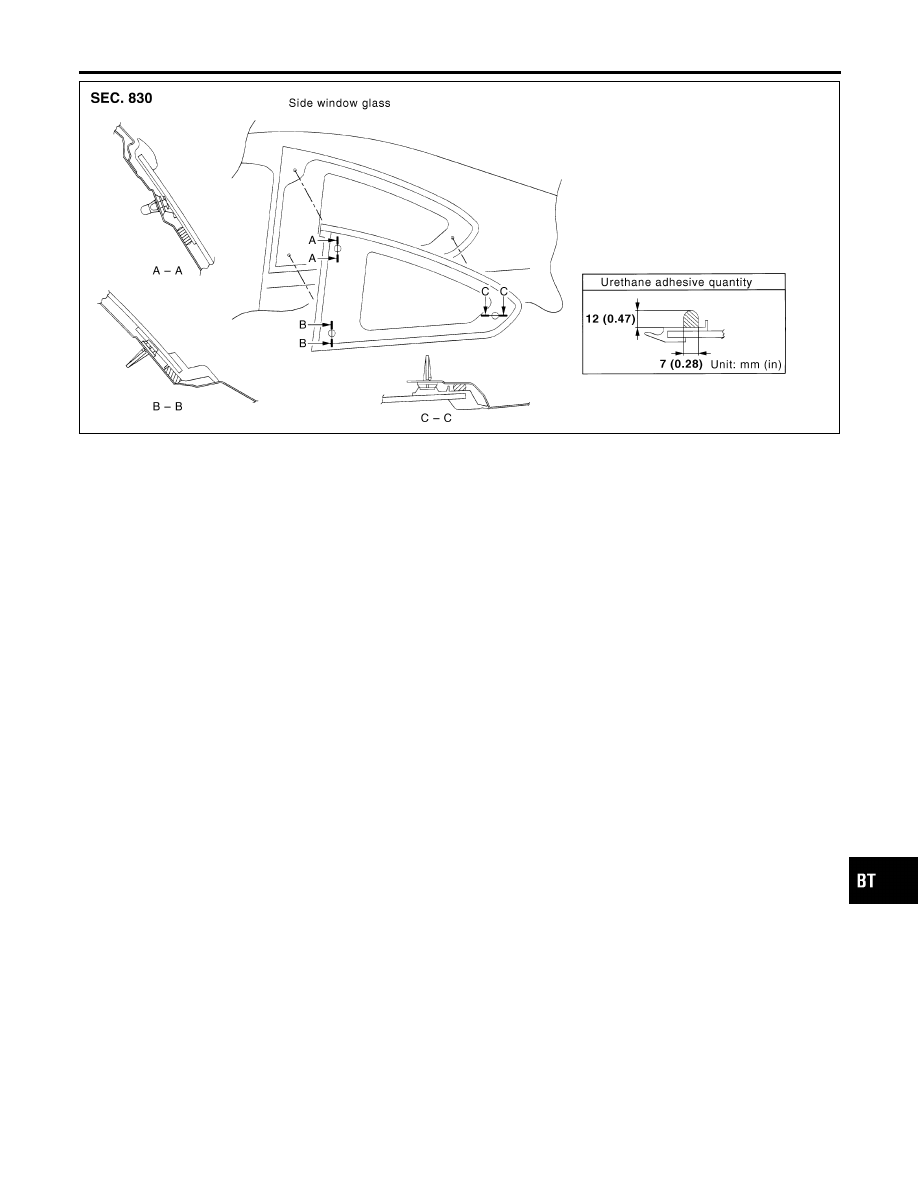

Repairing Water Leaks for Windshield and Windows

NMBT0023S0301

Leaks can be repaired without removing and reinstalling glass.
If water is leaking between the urethane adhesive material and
body or glass, determine the extent of leakage. This can be
done by applying water to the windshield area while pushing
glass outward.
To stop the leak, apply primer (if necessary) and then urethane
adhesive to the leak point.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

WINDSHIELD AND WINDOWS

Removal and Installation (Cont’d)

BT-51

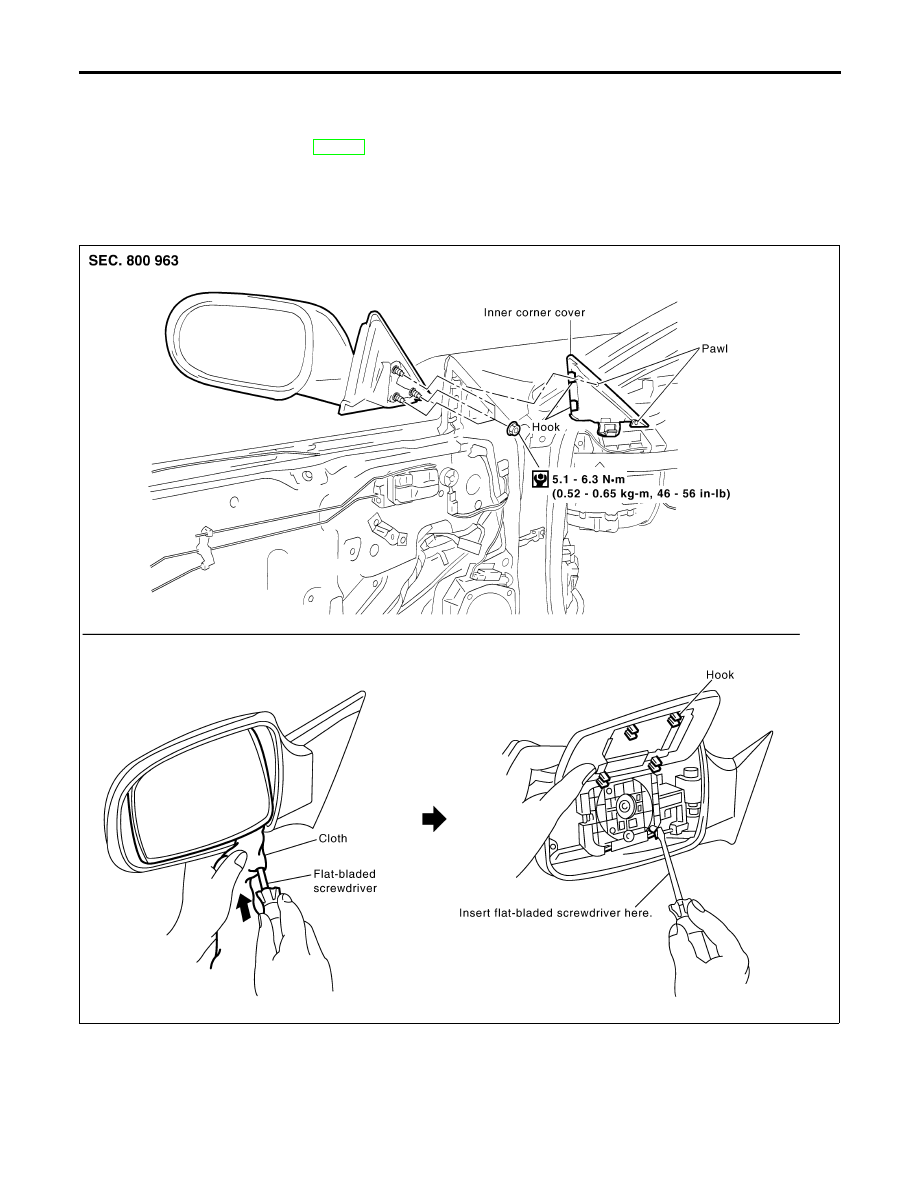

Removal and Installation

NMBT0024

CAUTION:

Be careful not to scratch door rearview mirror body.

★

For Wiring Diagram, refer to EL-110, “DOOR MIRROR” for details.

1. Remove front corner of door inner cover.
2. Disconnect door mirror harness connector.
3. Remove nuts securing door mirror assembly.
4. Remove the mirror glass. Do not insert flat-bladed screwdriver too far.

JBT152A

DOOR MIRROR

Removal and Installation

BT-52

Alignment

NMBT0026

I

All dimensions indicated in figures are actual ones.

I

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

I

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

I

Measurements should be taken at the center of the mounting holes.

I

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

I

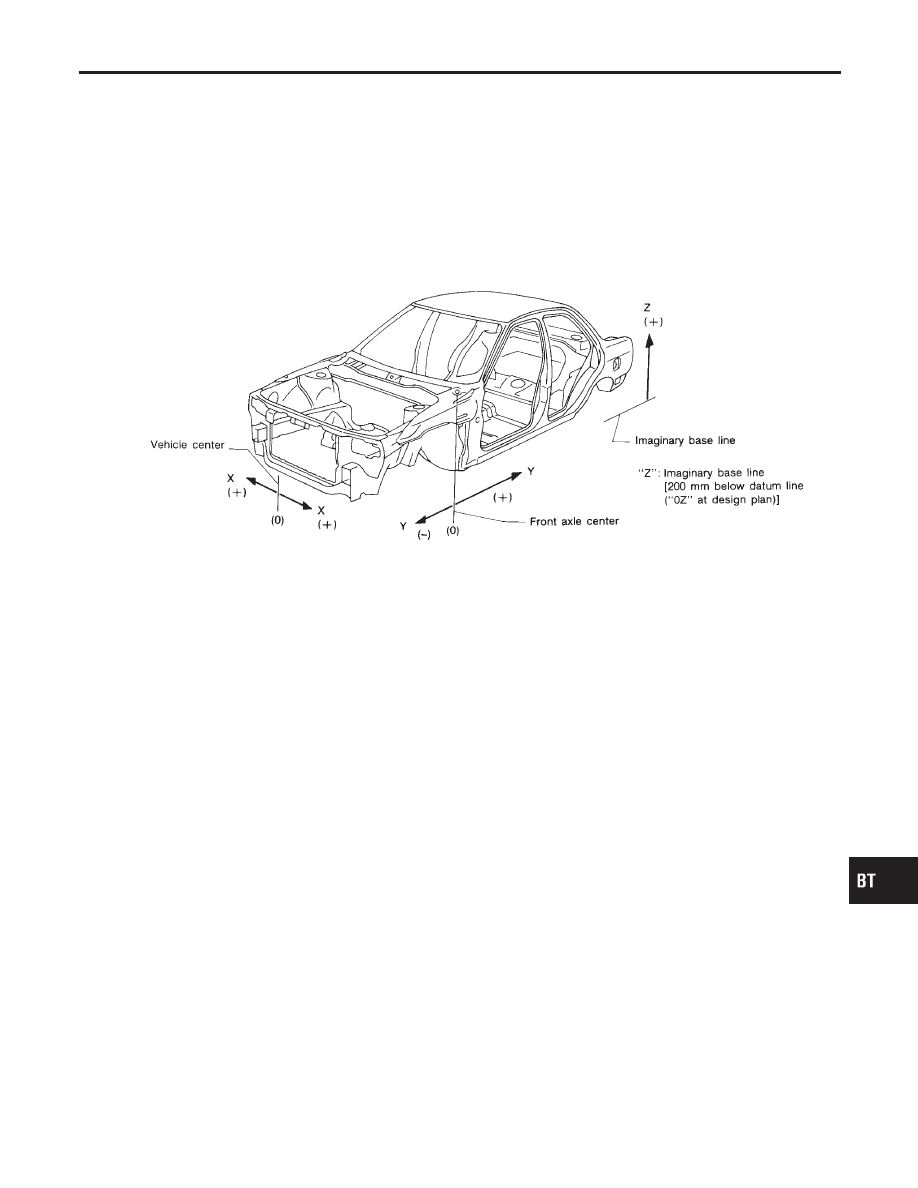

The coordinates of the measurement points are the distances measured from the standard line of “X”, “Y”
and “Z”.

SBF874GB

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

BODY (ALIGNMENT)

Alignment

BT-53

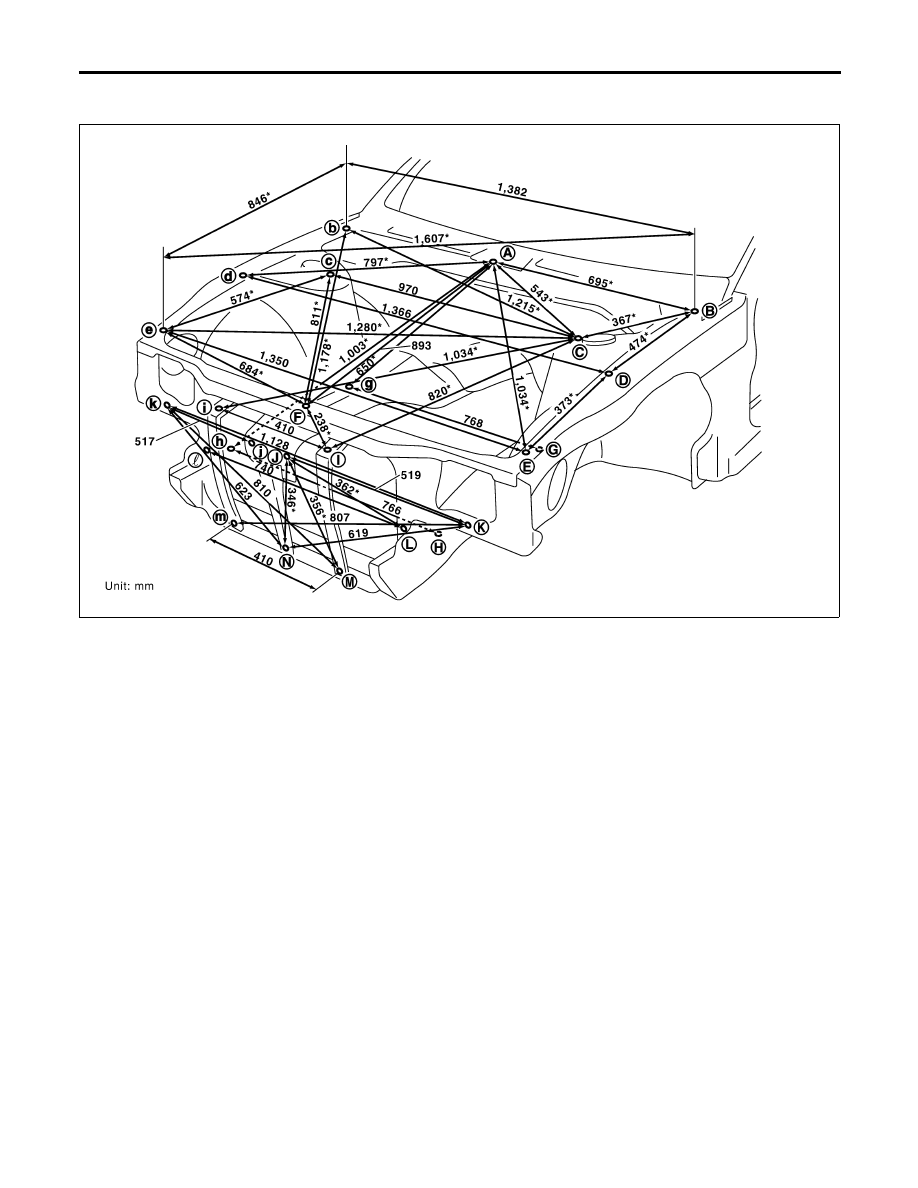

ENGINE COMPARTMENT

NMBT0026S01

Measurement

NMBT0026S0101

SBT091A

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-54
