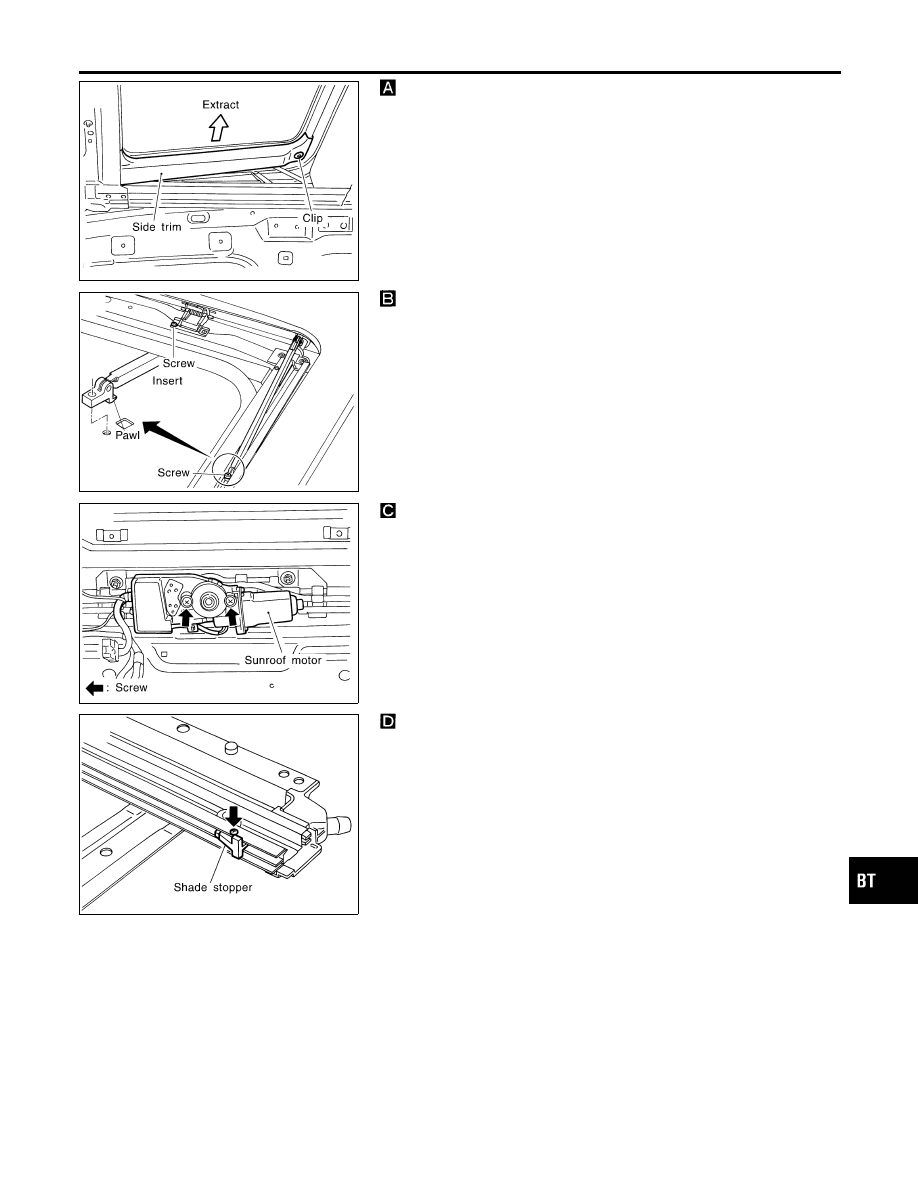

Record the number of shims placed between glass lid assem-

bly and link and wire assembly. Remove securing nuts and glass
lid assembly.

SBT827

Remove screws from left and right sides of each wind deflector

holder. Extract pawls through rail holes, then remove left and right
sides of wind deflector holder. Remove screws from front end of
sunroof unit. Extract pawls through frame holes, then remove wind
deflector from frame assembly.

SBT828

CAUTION:

I

Before removing sunroof motor, make sure that sunroof is
fully closed.

I

After removing sunroof motor, never attempt to rotate
sunroof motor as a single unit.

SBT829

Remove shade stoppers (2 points) from rear end of sunroof

frame assembly. Remove sun shade from rear end of sunroof
frame assembly.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

SUNROOF

Removal (Cont’d)

BT-43

Trouble Diagnoses

=NMBT0022

DIAGNOSTIC TABLE

NMBT0022S01

NOTE:
For diagnosing electric malfunction, refer to “ELECTRIC SUN-
ROOF” in EL section.

Check items (Components)

Wind deflector

Adjustment

Drain hoses

Weatherstrip

Link and wire

assembly

Reference page

BT-44

BT-45

BT-46

BT-47

BT-47

Symptom

Excessive wind
noise

1

2

3

Water leaks

1

2

3

Sunroof rattles

1

4

2

3

Excessive
operation noise

1

2

3

The numbers in this table mean checking order.

SBT331

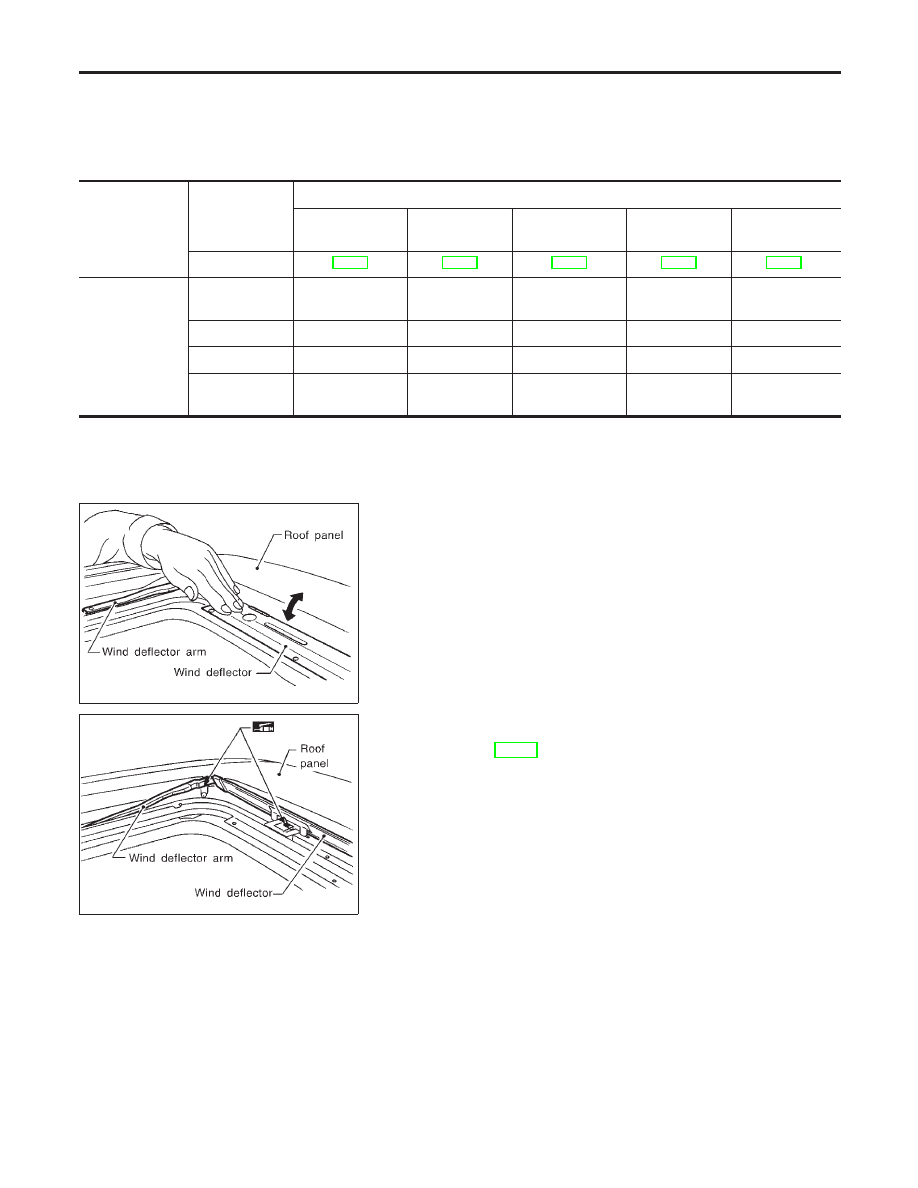

WIND DEFLECTOR

NMBT0022S02

1.

Open lid.

2.

Check visually for proper installation.

3.

Check to ensure a proper amount of petroleum jelly has been
applied to wind deflector connection points; apply if necessary.

SBT332

4.

Check that wind deflector is properly retracted by hand. If it is
not, remove and visually check condition. (Refer to removal
procedures, BT-40.) If wind deflector is damaged, replace with
new one. If wind deflector is not damaged, re-install properly.

SUNROOF

Trouble Diagnoses

BT-44

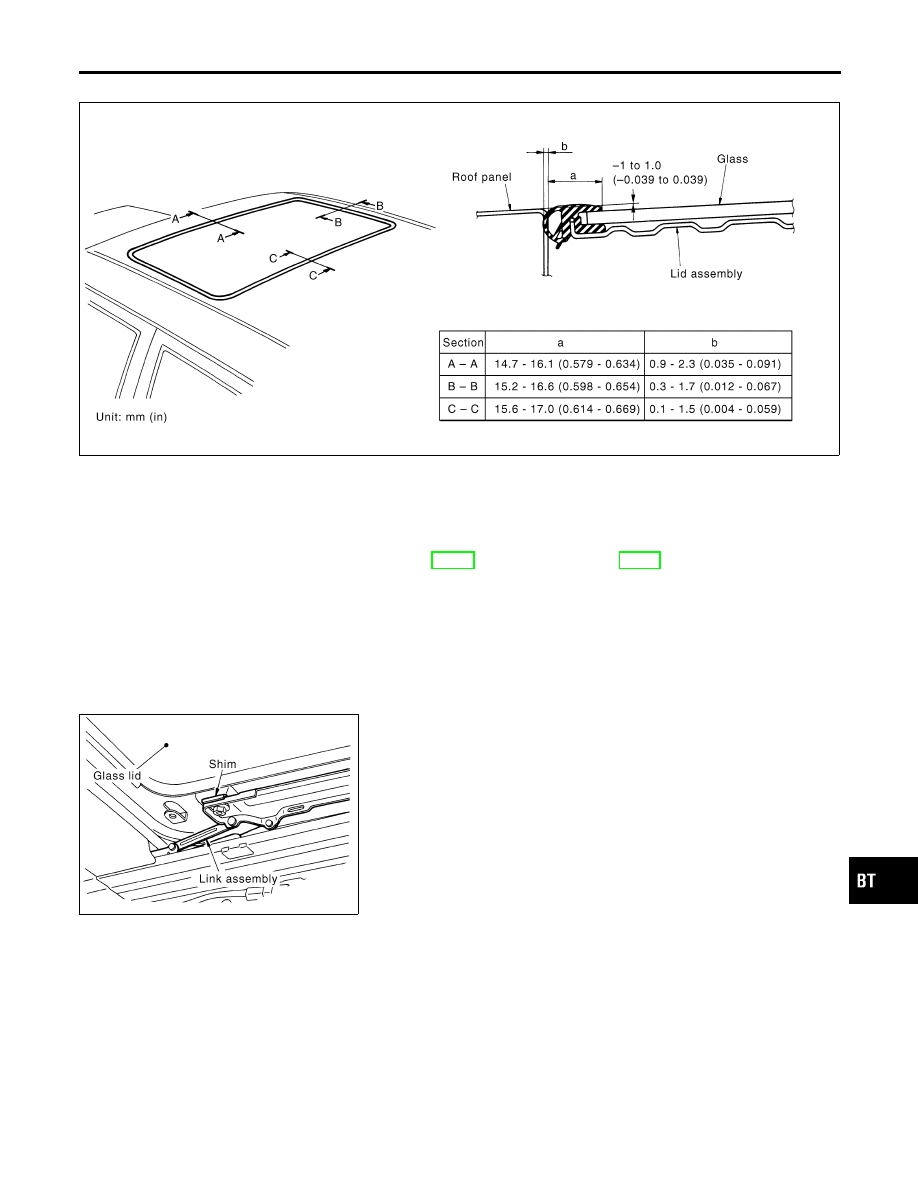

ADJUSTMENT

NMBT0022S03

JBT146A

If any height difference between glass lid and roof is found, check
glass lid fit and adjust as follows:

Clearance Adjustment

NMBT0022S0303

Remove side trim and roof trim. Refer to “SIDE AND FLOOR
TRIM”, BT-26 and “ROOF TRIM”, BT-31 for details.
1.

After loosening the glass lid assembly attachment nuts, tilt the
glass lid assembly downwards.

2.

Adjust the glass lid assembly so that the dimensions of sec-
tions A – A, B – B and C – C match the figure above.

3.

Check that the glass lid assembly operates smoothly.

JBT147A

Height Difference Adjustment

NMBT0022S0302

1.

Tilt glass lid up and down.

2.

Check height differences between roof panel and glass lid to
see if they are as “A – A” and “C – C” as shown in the figure
above.

3.

If necessary, adjust it by using one of following procedures.

I

Adjust by adding or removing adjustment shim(s) between
glass lid and link assembly.

I

If glass lid protrudes above roof panel, add shim(s) or plain
washer(s) at sunroof mounting bracket or stud bolt locations to
adjust sunroof installation as required.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

SUNROOF

Trouble Diagnoses (Cont’d)

BT-45

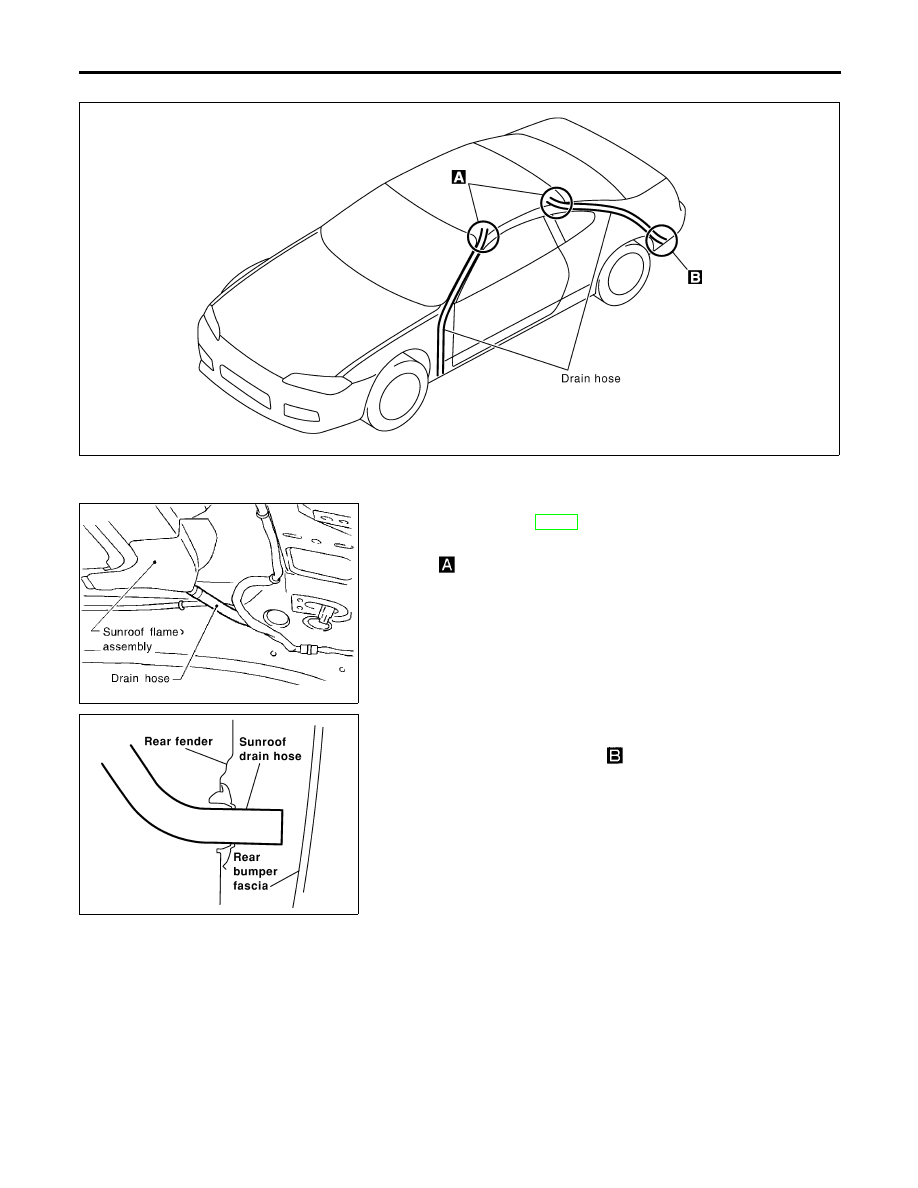

DRAIN HOSES
