Nissan Silvia. Manual - part 105

JBT098A

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

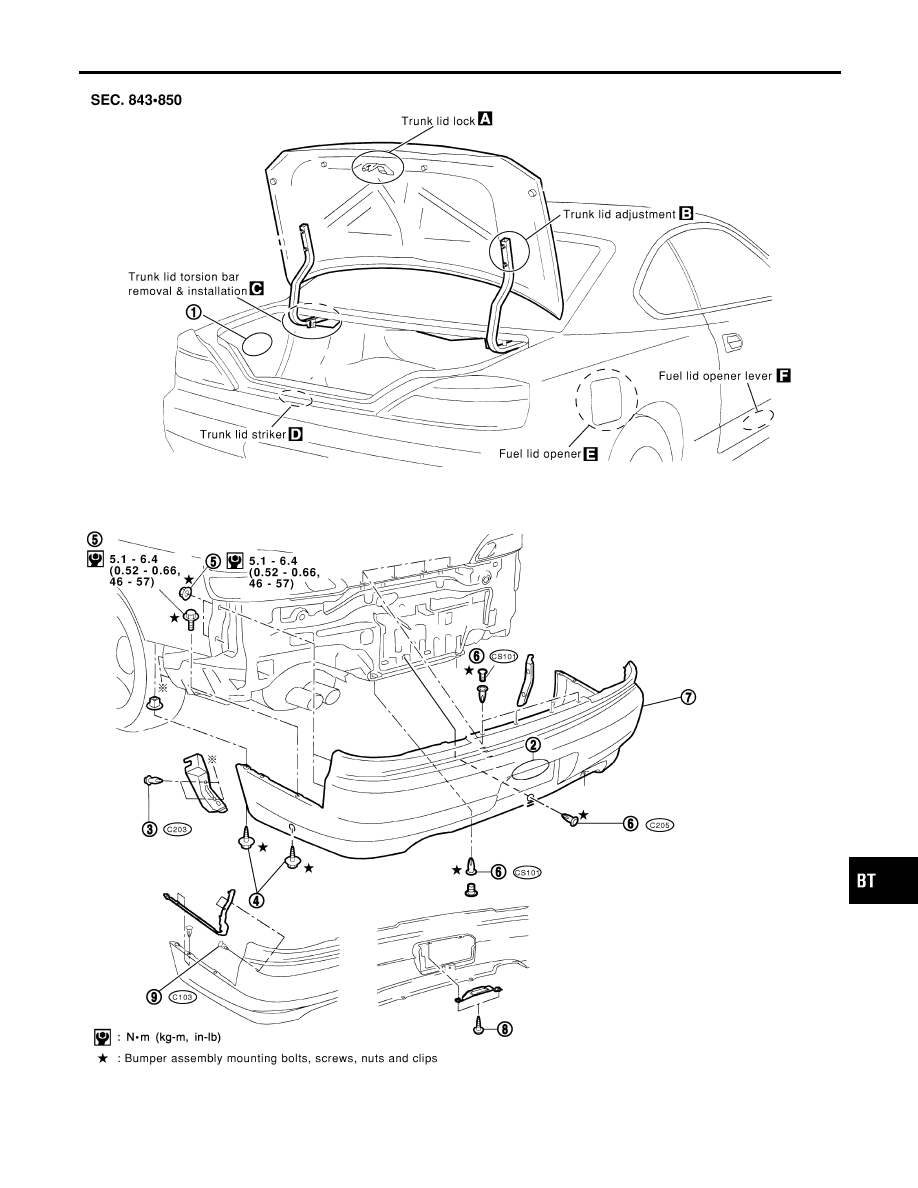

BODY REAR END AND OPENER

Removal and Installation (Cont’d)

BT-11

JBT099A

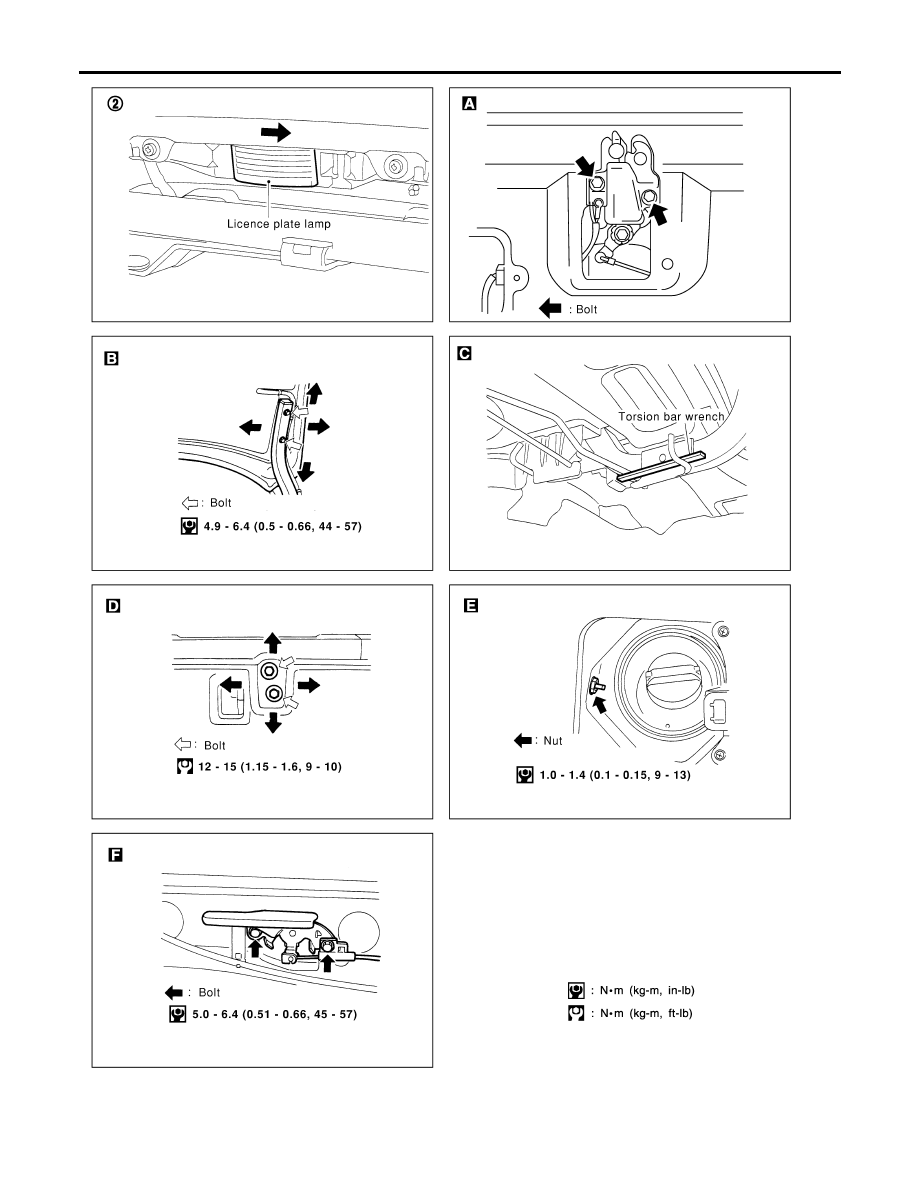

BODY REAR END AND OPENER

Removal and Installation (Cont’d)

BT-12

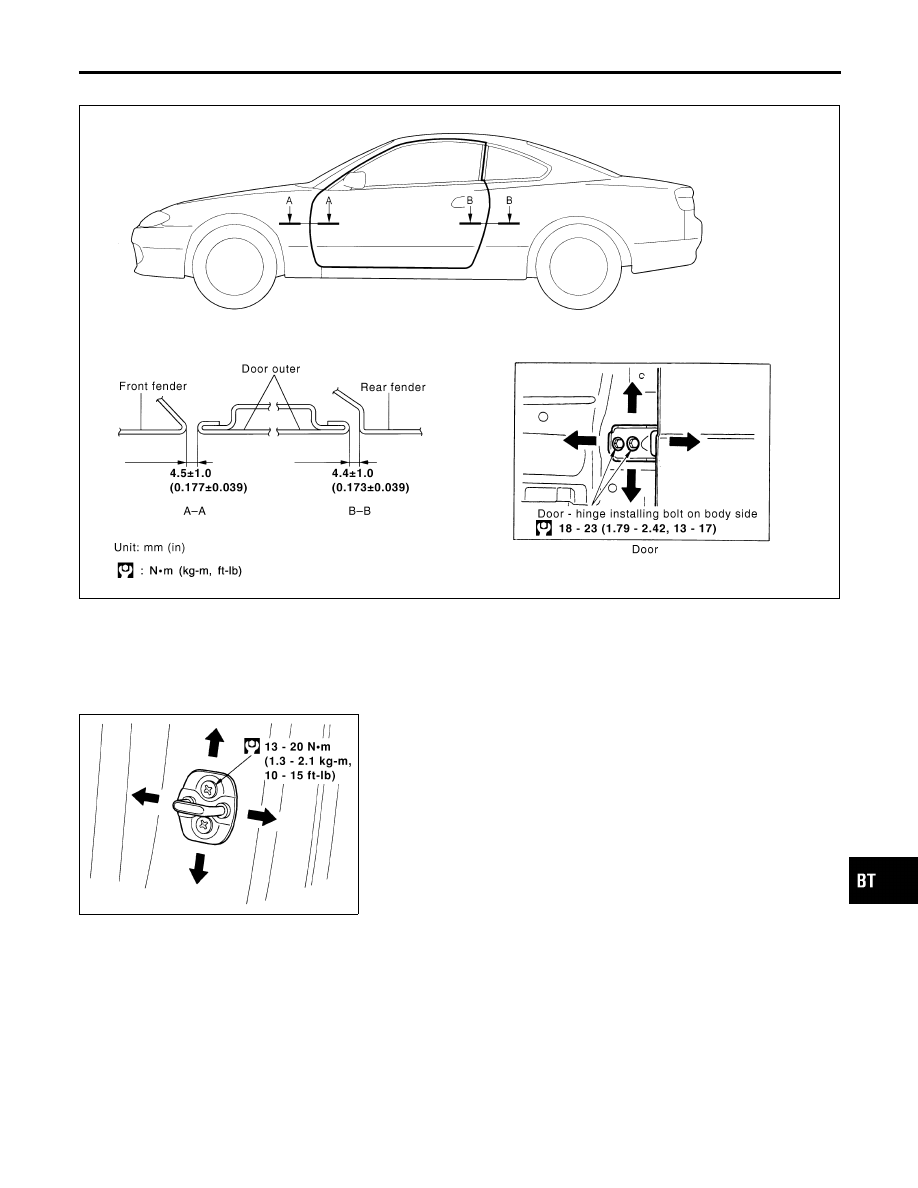

Adjustment

NMBT0006

JBT120A

JBT121A

STRIKER ADJUSTMENT

NMBT0006S01

Adjust striker so that it is parallel with advancing direction of door
lock.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

DOOR

Adjustment

BT-13

Door Glass

=NMBT0007

I

Make sure that door glass is positioned in glass run groove.

I

Make sure that there is no abnormality when door glass is
raised or lowered.

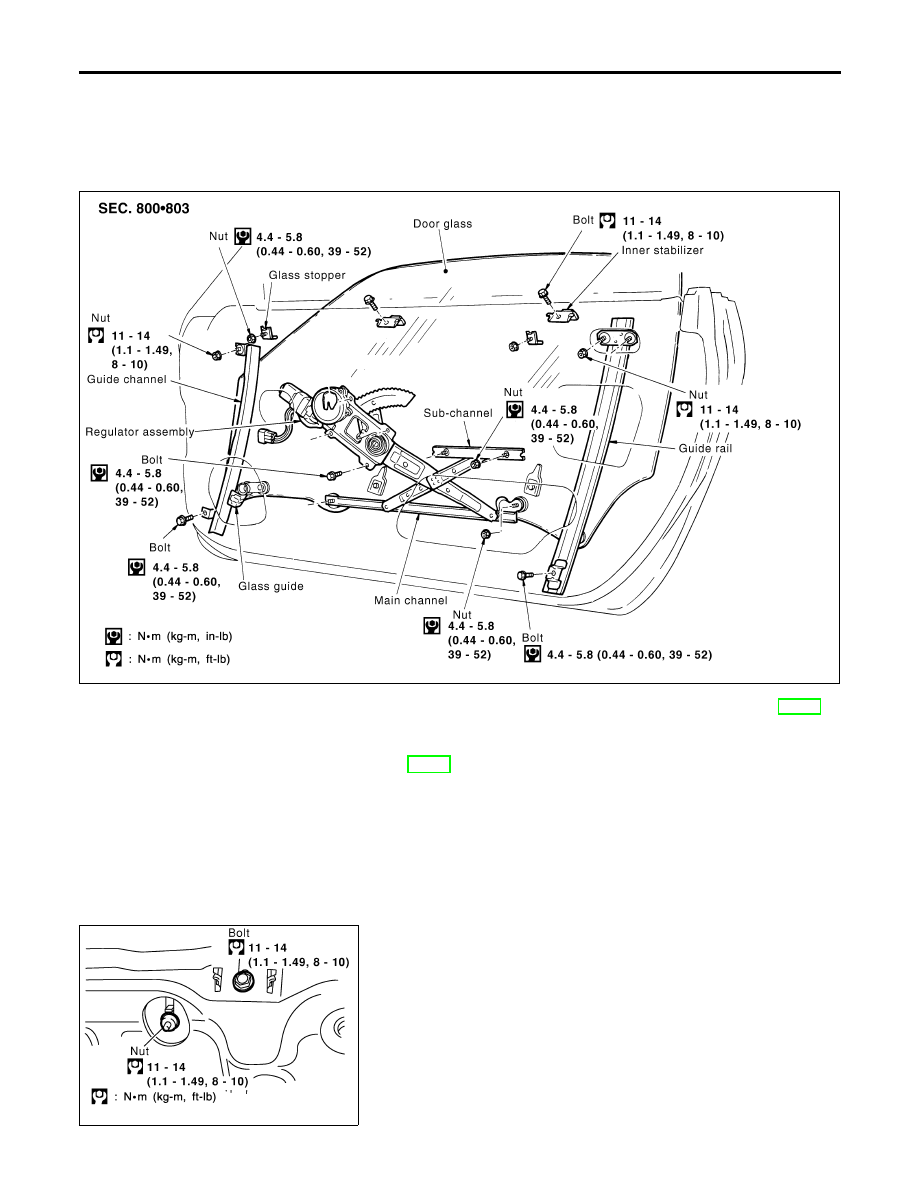

DOOR GLASS AND REGULATOR

NMBT0007S01

JBT122A

I

For removal of door finisher, refer to “DOOR TRIM”, BT-29.

I

Remove sealing screen.

I

For removal of outside door molding, refer to “EXTERIOR”,
BT-34.

SBT123A

1.

Remove glass stopper.

2.

Remove inner stabilizer.

DOOR

Door Glass

BT-14
