Nissan Silvia. Manual - part 104

JBT096A

JBT097A

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

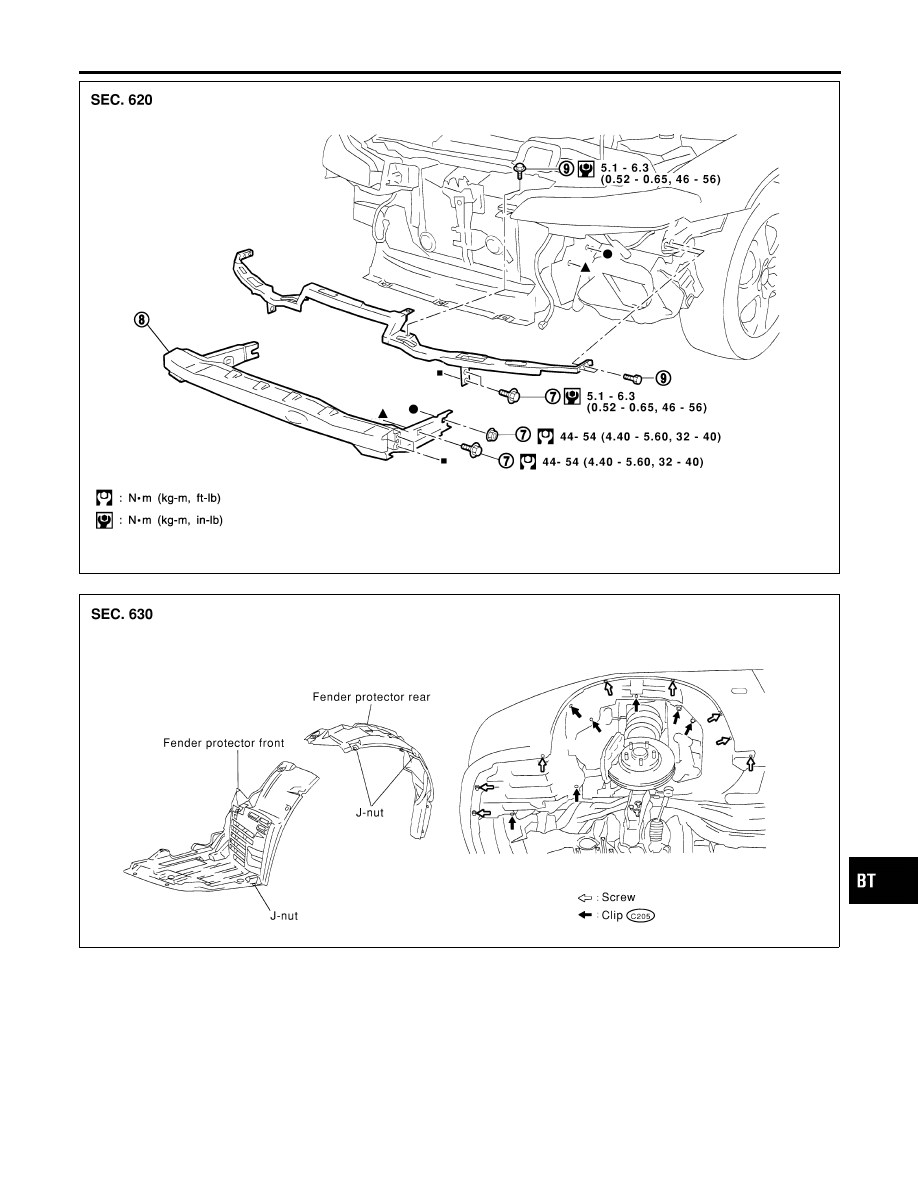

BODY FRONT END

Removal and Installation (Cont’d)

BT-7

JBT100A

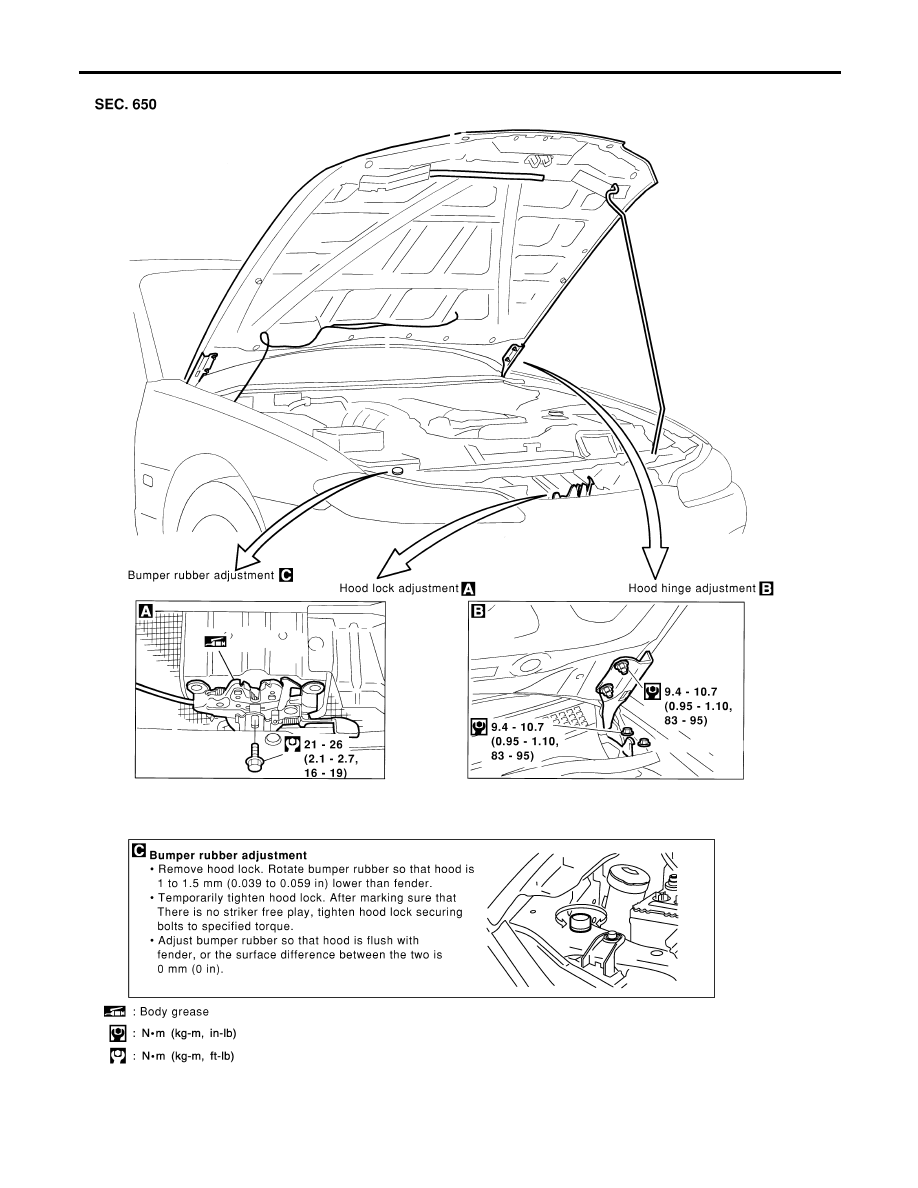

BODY FRONT END

Removal and Installation (Cont’d)

BT-8

JBT119A

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

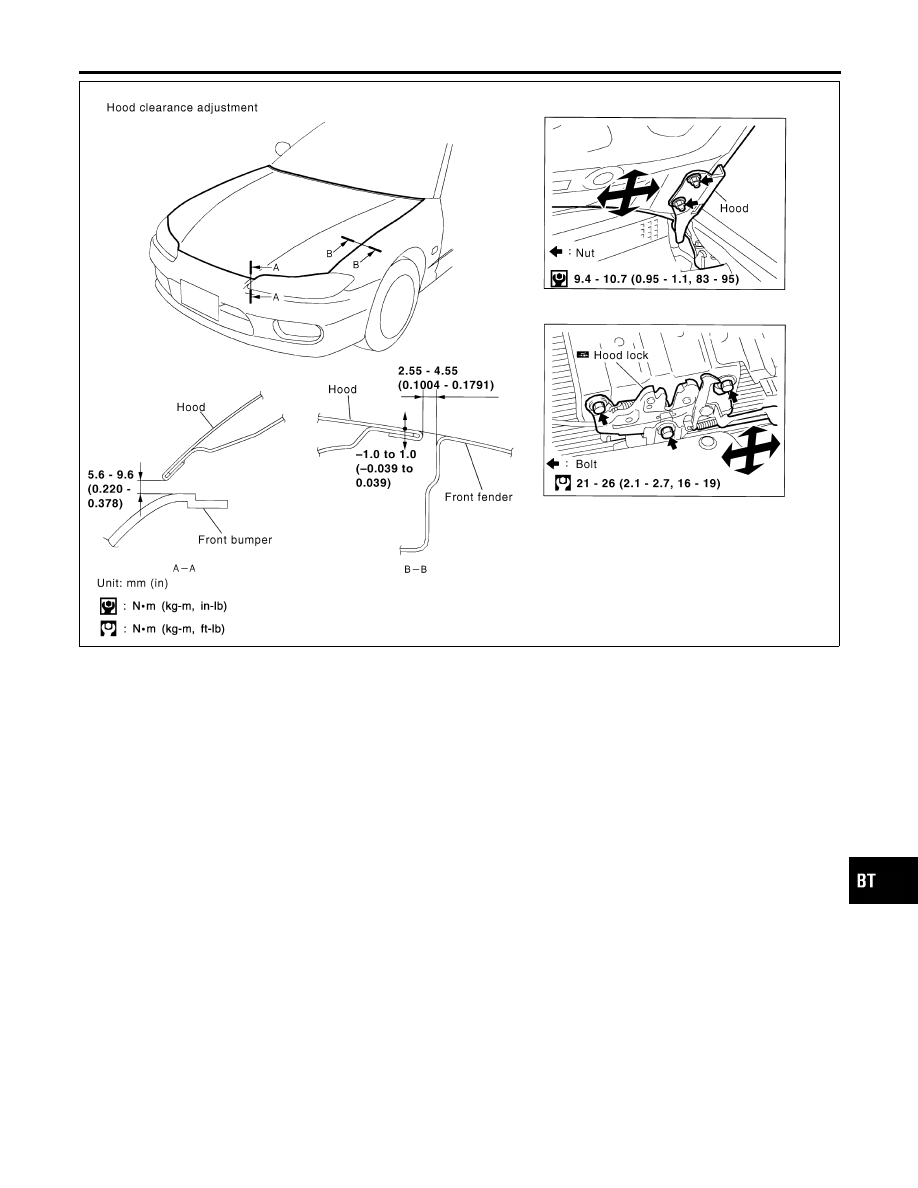

BODY FRONT END

Removal and Installation (Cont’d)

BT-9

Removal and Installation

NMBT0005

I

When removing or installing trunk lid, place a cloth or other padding on trunk lid. This prevents vehicle
body from being scratched.

I

Bumper fascia is made of plastic. Do not use excessive force and be sure to keep oil away from it.

I

Trunk lid adjustment: Adjust at hinge-trunk lid portion for proper trunk lid fit.

I

Trunk lid lock system adjustment: Adjust striker so that it is in the center of the lock. After adjustment, check
trunk lid lock operation.

I

After installation, make sure that trunk lid and fuel filler lid open smoothly.

REAR BUMPER ASSEMBLY

NMBT0005S01

1. Remove left and right rear wheel house finishers. Refer to “TRUNK ROOM TRIM”, BT-33.
2. Remove licence plate lamp. Then disconnect harness connectors.
3. Remove clips securing left and right chipping protectors.
4. Remove screws securing left and right rear fenders to bumper fascia.
5. Remove bolts and nuts securing left and right bumper fascia assemblies.
6. Remove clips securing bumper fascia assembly.
7. Extract bumper fascia assembly.
8. Remove screws securing licence plate lamp bracket, then remove the licence plate lamp bracket.
9. Remove clips securing left and right bumper side brackets, then remove the bumper side brackets.

BODY REAR END AND OPENER

Removal and Installation

BT-10
