Description

NMBT0003

I

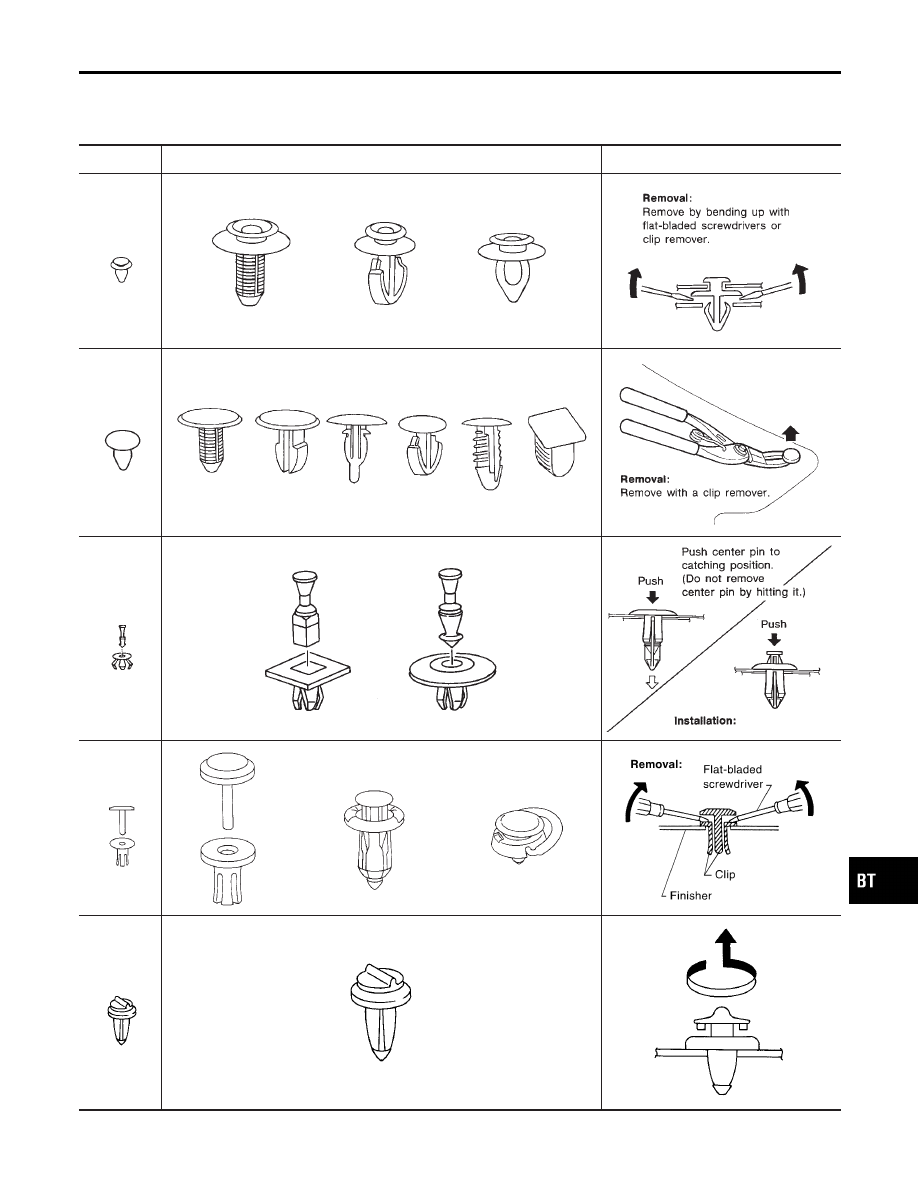

Clips and fasteners in BT section correspond to the following numbers and symbols.

I

Replace any clips and/or fasteners which are damaged during removal or installation.

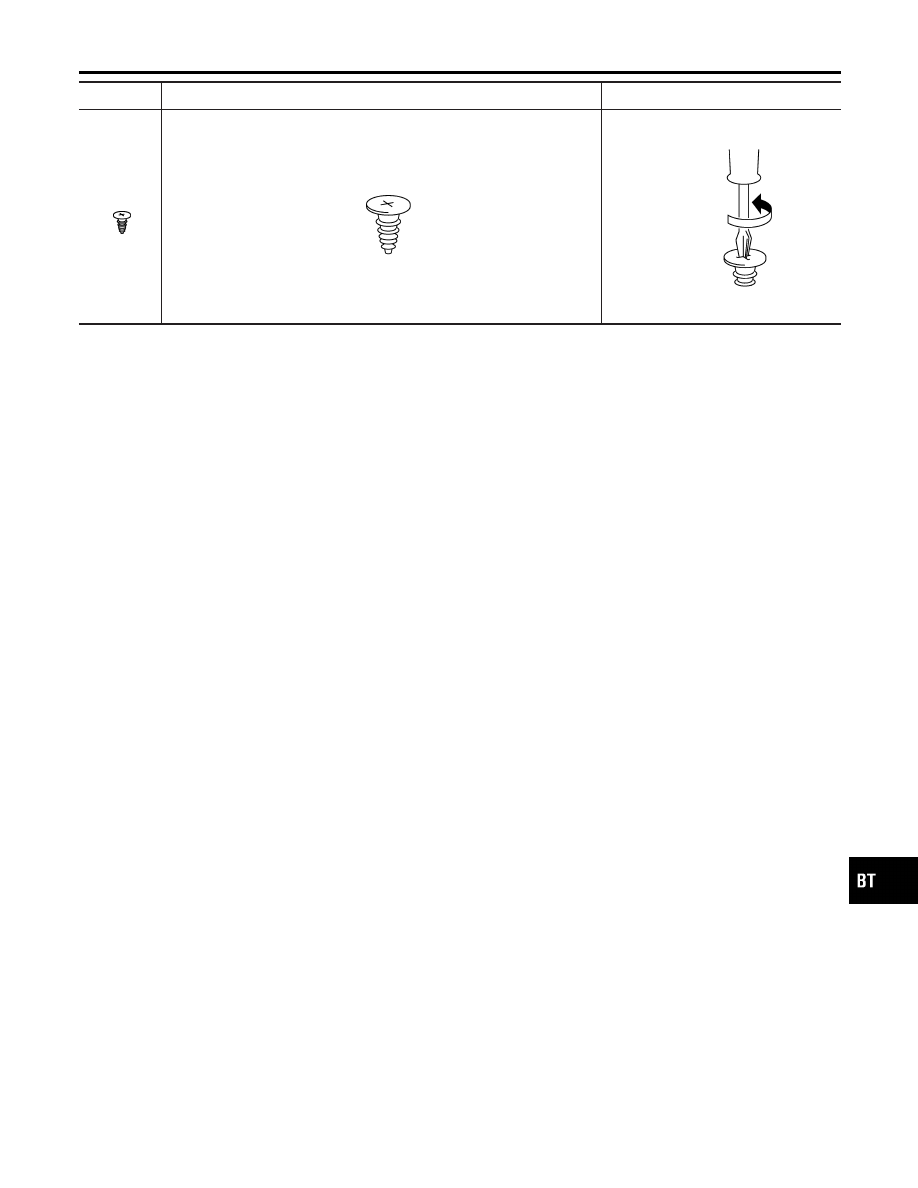

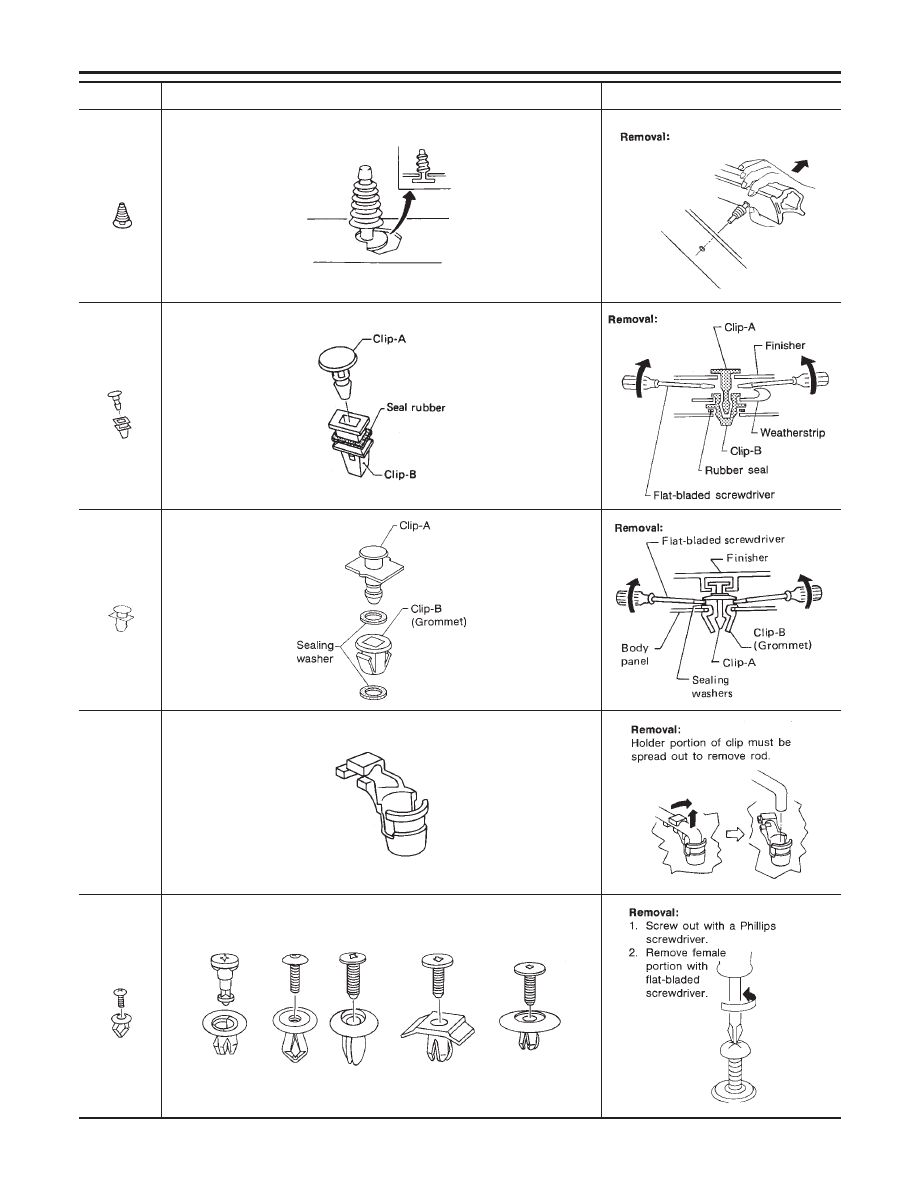

Symbol No.

Shapes

Removal & Installation

C101

SBF302H

SBF367BA

C103

SBT095

SBF423H

C203

SBF258G

SBF708E

C205

MBT080A

SBF638CA

C206

MBF519B

MBF520B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

CLIP AND FASTENER

Description

BT-3

Symbol No.

Shapes

Removal & Installation

CE103

SBF104B

SBF147B

CF110

SBF648B

SBF649B

CF118

SBF151D

SBF259G

CR103

SBF768B

SBF770B

CS101

SBF078B

SBF992G

CLIP AND FASTENER

Description (Cont’d)

BT-4

Symbol No.

Shapes

Removal & Installation

CS102

SBT117A

SBT118A

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

CLIP AND FASTENER

Description (Cont’d)

BT-5

Removal and Installation

NMBT0004

I

When removing or installing hood, place a cloth or other padding on hood. This prevents vehicle body from
being scratched.

I

Bumper fascia is made of plastic. Do not use excessive force and be sure to keep oil away from it.

I

Hood adjustment: Adjust at hinge portion.

I

Hood lock adjustment: After adjusting, check hood lock control operation. Apply a coat of grease to hood
locks engaging mechanism.

I

Hood opener: Do not attempt to bend cable forcibly. Doing so increases effort required to unlock hood.

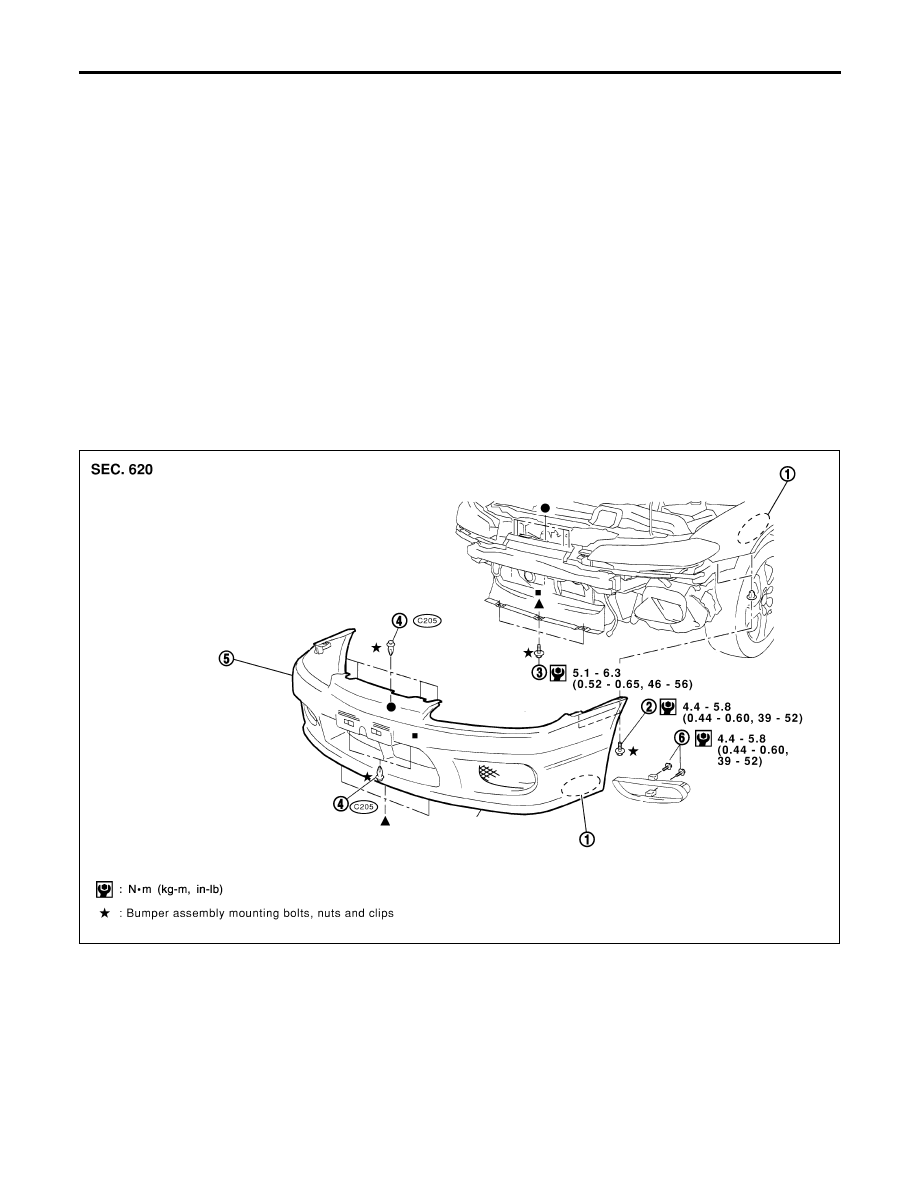

FRONT BUMPER ASSEMBLY

NMBT0004S01

1. Remove clips and screws securing left and right sides of fender protectors.
2. Remove bolts securing left and right front fenders to bumper fascia.
3. Remove bolts securing engine undercover to bumper fascia.
4. Remove clips securing bumper facia.
5. Extract bumper fascia assembly.
6. Remove bolts securing bumper grille. Then remove bumper grille.
7. Remove bolts and nuts securing bumper reinforcement to left and right bumper stays.
8. Extract bumper reinforcement.
9. Remove bolts and screws securing bumper upper retainer, then remove bumper upper retainer.

JBT095A

BODY FRONT END

Removal and Installation

BT-6
