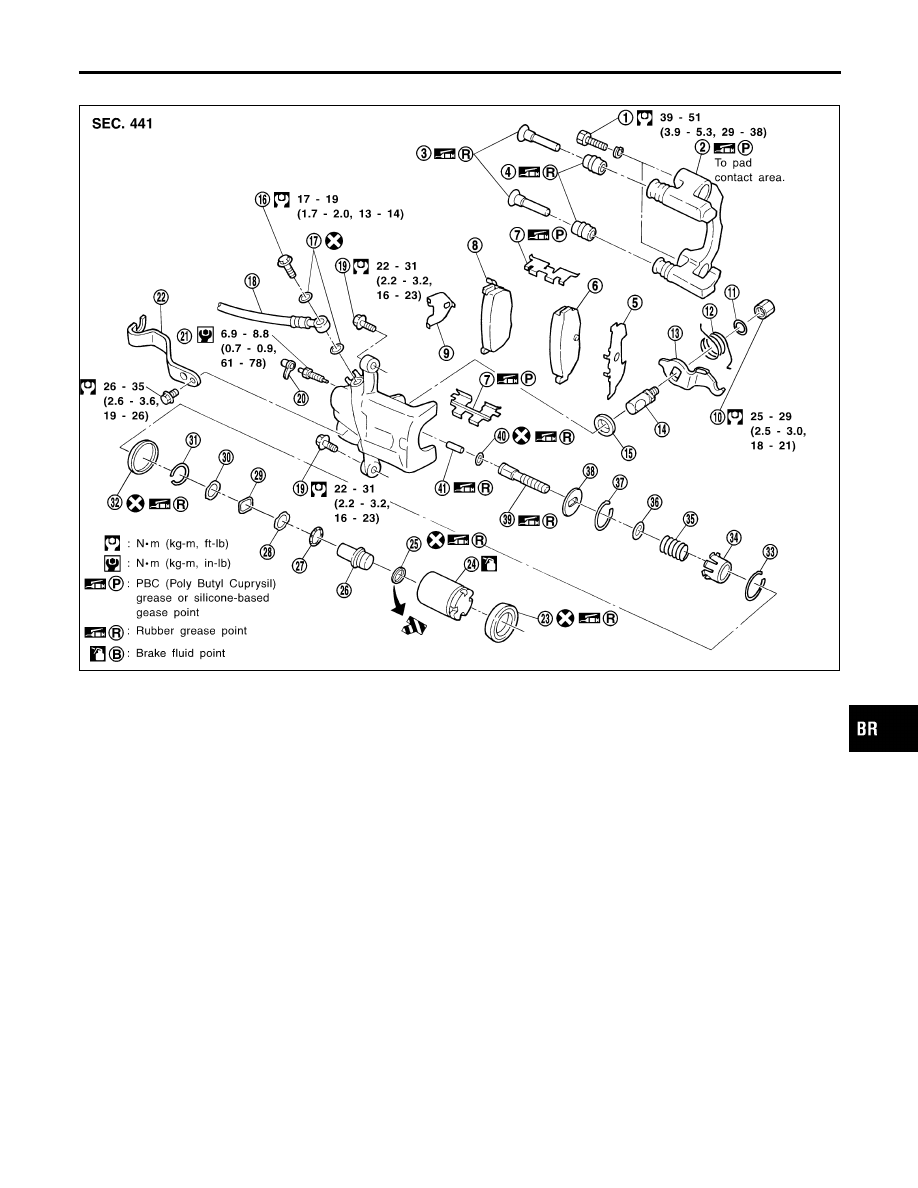

Components

NMBR0038

JBR795E

1

Torque member fixing bolt

2

Torque member

3

Pin

4

Pin boot

5

Outer shim

6

Outer pad

7

Pad retainer

8

Inner pad

9

Inner shim

10

Nut

11

Washer

12

Return spring

13

Parking brake lever

14

Cam

15

Cam boot

16

Connecting bolt

17

Copper washer

18

Brake hose

19

Pin bolt

20

Cap

21

Air bleeder

22

Cable mounting bracket

23

Piston boot

24

Piston

25

Cup

26

Adjusting nut

27

Bearing

28

Spacer

29

Wave washer

30

Spacer

31

Snap ring

32

Piston seal

33

Snap ring

34

Spring cover

35

Spring

36

Spring seat

37

Snap ring

38

Key plate

39

Push rod

40

O-ring

41

Strut

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REAR DISC BRAKE

Components

BR-27

SBR860C

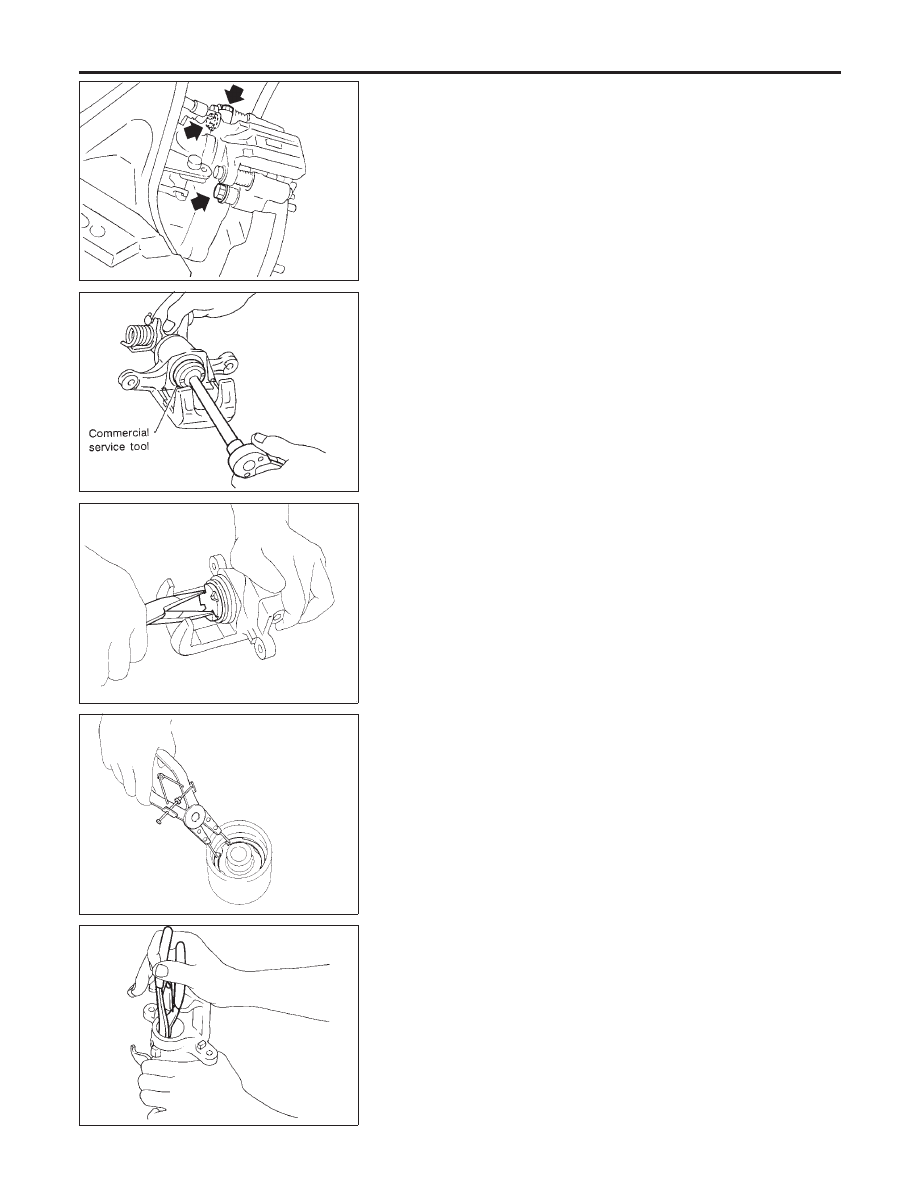

Removal

NMBR0039

WARNING:

Clean brake pads with a vacuum dust collector to minimize the
hazard of airborne particles or other materials.
1.

Remove brake cable mounting bracket bolt and lock plate.

2.

Remove torque member fixing bolts and connecting bolt.

It is not necessary to remove connecting bolt except for dis-
assembly or replacement of caliper assembly. In this case,
suspend caliper assembly with wire so as not to stretch brake
hose.

SBR868C

SBR646

Disassembly

NMBR0126

1.

Remove piston by turning it counterclockwise with suitable
commercial service tool or long nose pliers.

SBR889

2.

Pry off snap ring from piston with suitable pliers and remove
adjusting nut.

SBR088B

3.

Disassemble cylinder body.

a.

Pry off snap ring with suitable pliers, then remove spring cover,
spring and spring seat.

b.

Pry off snap ring, then remove key plate, push rod and strut.

REAR DISC BRAKE

Removal

BR-28

SBR656

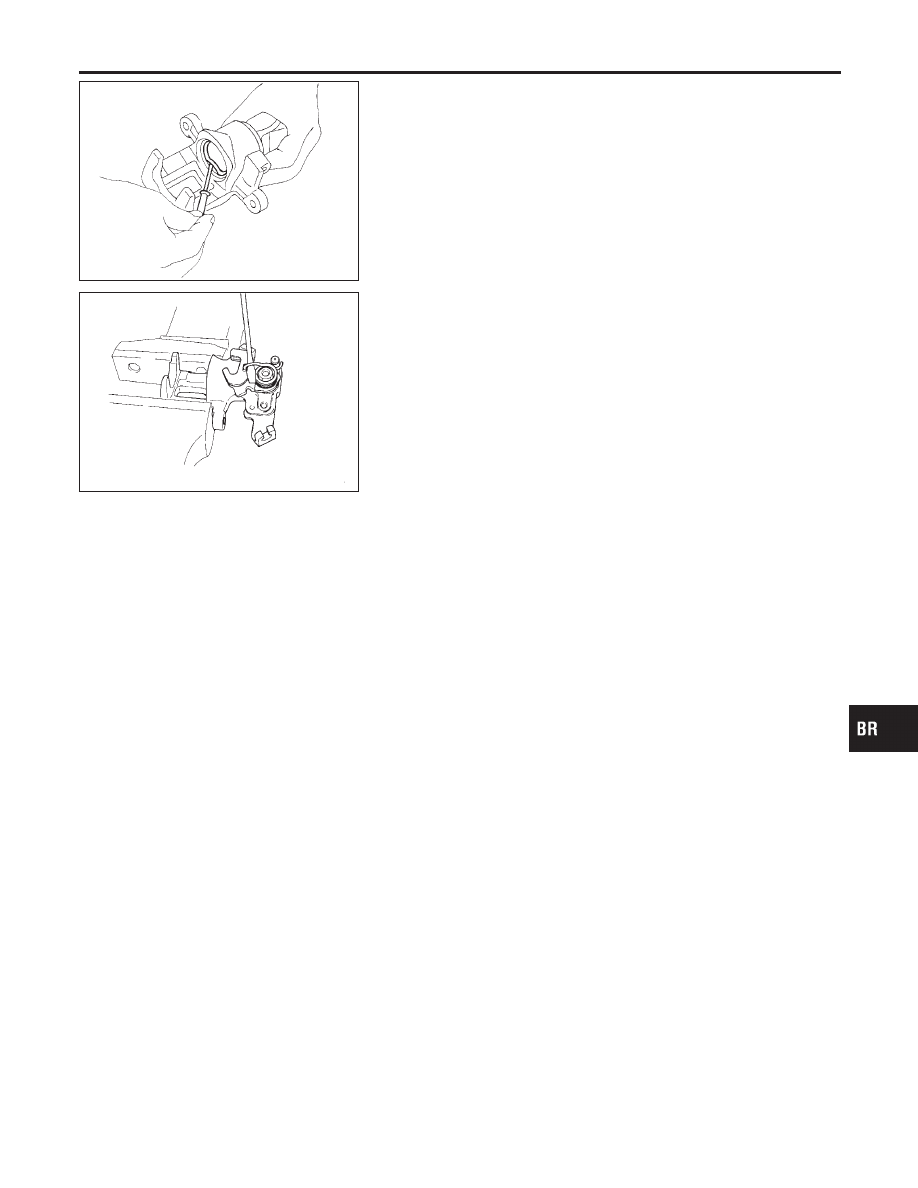

c.

Remove piston seal.

Be careful not to damage cylinder body.

SBR877

4.

Remove return spring, nut and parking brake lever.

Inspection — Caliper

NMBR0127

CAUTION:

Use brake fluid to clean cylinder. Never use mineral oil.

CYLINDER BODY

NMBR0127S01

I

Check inside surface of cylinder for score, rust, wear, damage
or presence of foreign materials. If any of the above conditions
are observed, replace cylinder body.

I

Minor damage from rust or foreign materials may be eliminated
by polishing surface with a fine emery paper.
Replace cylinder body if necessary.

TORQUE MEMBER

NMBR0127S02

Check for wear, cracks or other damage. Replace if necessary.

PISTON

NMBR0127S03

CAUTION:

Piston sliding surface is plated. Do not polish with emery
paper even if rust or foreign matter is stuck to sliding surface.
Check piston for score, rust, wear, damage or presence of foreign
materials.
Replace if any of the above conditions are observed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REAR DISC BRAKE

Disassembly (Cont’d)

BR-29

PIN AND PIN BOOT

NMBR0127S04

Check for wear, cracks or other damage.
Replace if any of the above conditions are observed.

SBR219C

Inspection — Rotor

NMBR0128

RUBBING SURFACE

NMBR0128S01

Check rotor for roughness, cracks or chips.

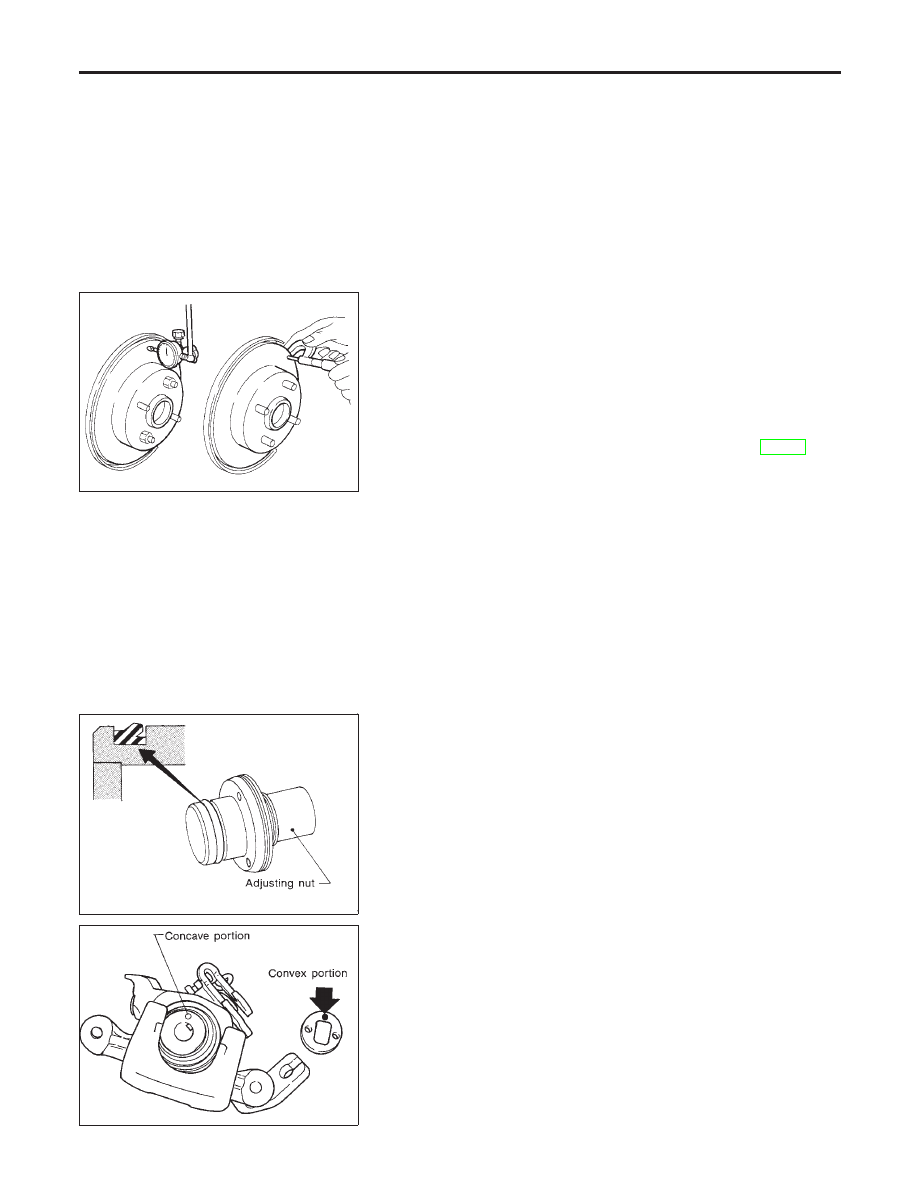

RUNOUT

NMBR0128S02

1.

Secure rotor to wheel hub with two nuts.

2.

Check runout using a dial indicator.

Make sure that axial end play is within the specifications
before measuring. Refer to “Rear Wheel Bearing”, AX-13.
3.

Change relative positions of rotor and wheel hub so that runout
is minimized.

Maximum runout:

0.07 mm (0.0028 in)

THICKNESS

NMBR0128S03

Rotor repair limit:

Standard thickness

9 mm (0.35 in)

Minimum thickness

8 mm (0.31 in)

Thickness variation (At least 8 portions)

Maximum 0.02 mm (0.0008 in)

SBR892

Assembly

NMBR0129

1.

Install cup in the specified direction.

SBR893

2.

Fit push rod into square hole in key plate. Also match convex
portion of key plate with concave portion of cylinder.

REAR DISC BRAKE

Inspection — Caliper (Cont’d)

BR-30
