Nissan Silvia. Manual - part 58

SAT661A

d.

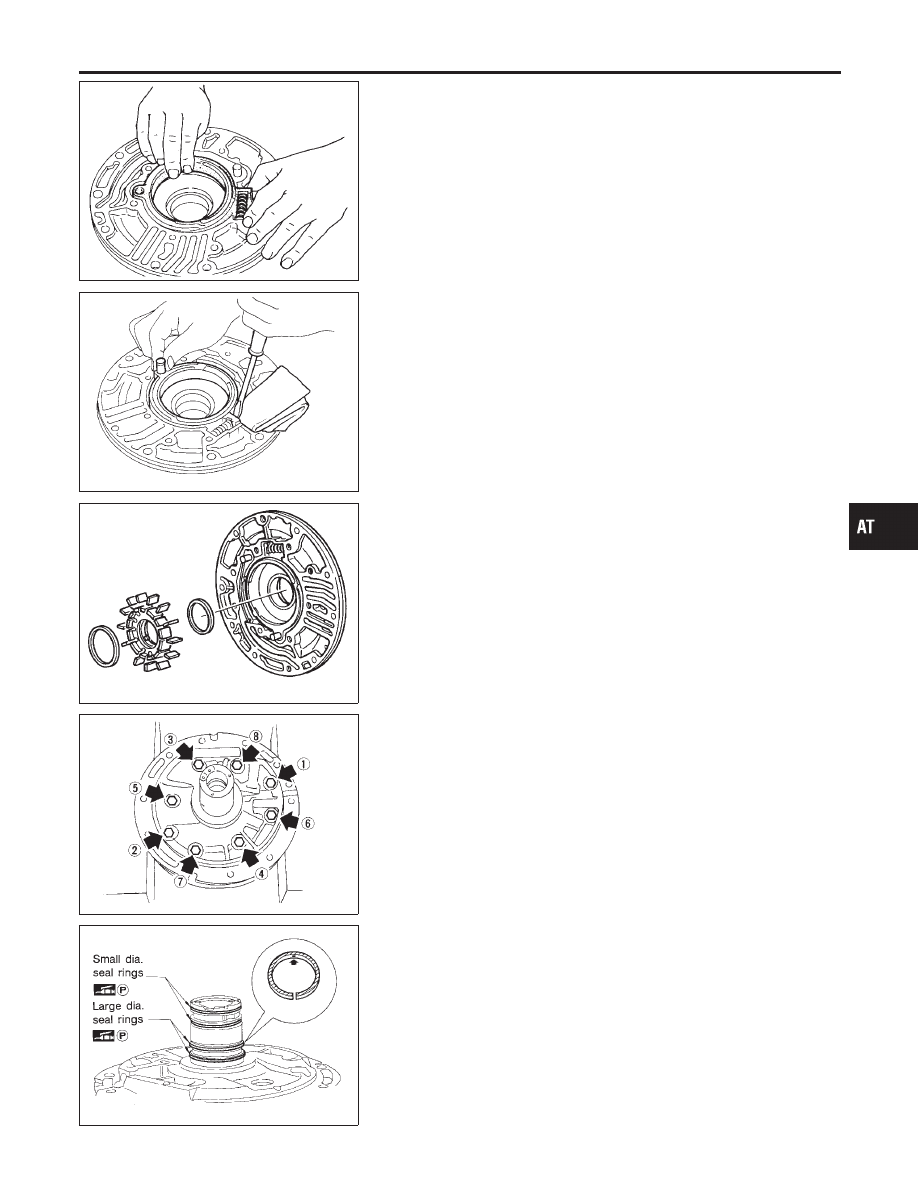

Assemble cam ring, cam ring spring and spring seat. Install
spring by pushing it against pump housing.

SAT651A

e.

While pushing on cam ring install pivot pin.

SAT662A

3.

Install rotor, vanes and vane rings.

I

Pay attention to direction of rotor.

SAT649A

4.

Install oil pump housing and oil pump cover.

a.

Wrap masking tape around splines of oil pump cover assem-
bly to protect seal. Position oil pump cover assembly in oil
pump housing assembly, then remove masking tape.

b.

Tighten bolts in a criss-cross pattern.

SAT663A

5.

Install new seal rings carefully after packing ring grooves with
petroleum jelly. Press rings down into jelly to a close fit.

I

Seal rings come in two different diameters. Check fit care-
fully in each groove.

Small dia. seal ring:

No mark

Large dia. seal ring:

Yellow mark in area shown by arrow

I

Do not spread gap of seal ring excessively while install-
ing. It may deform ring.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Oil Pump (Cont’d)

AT-229

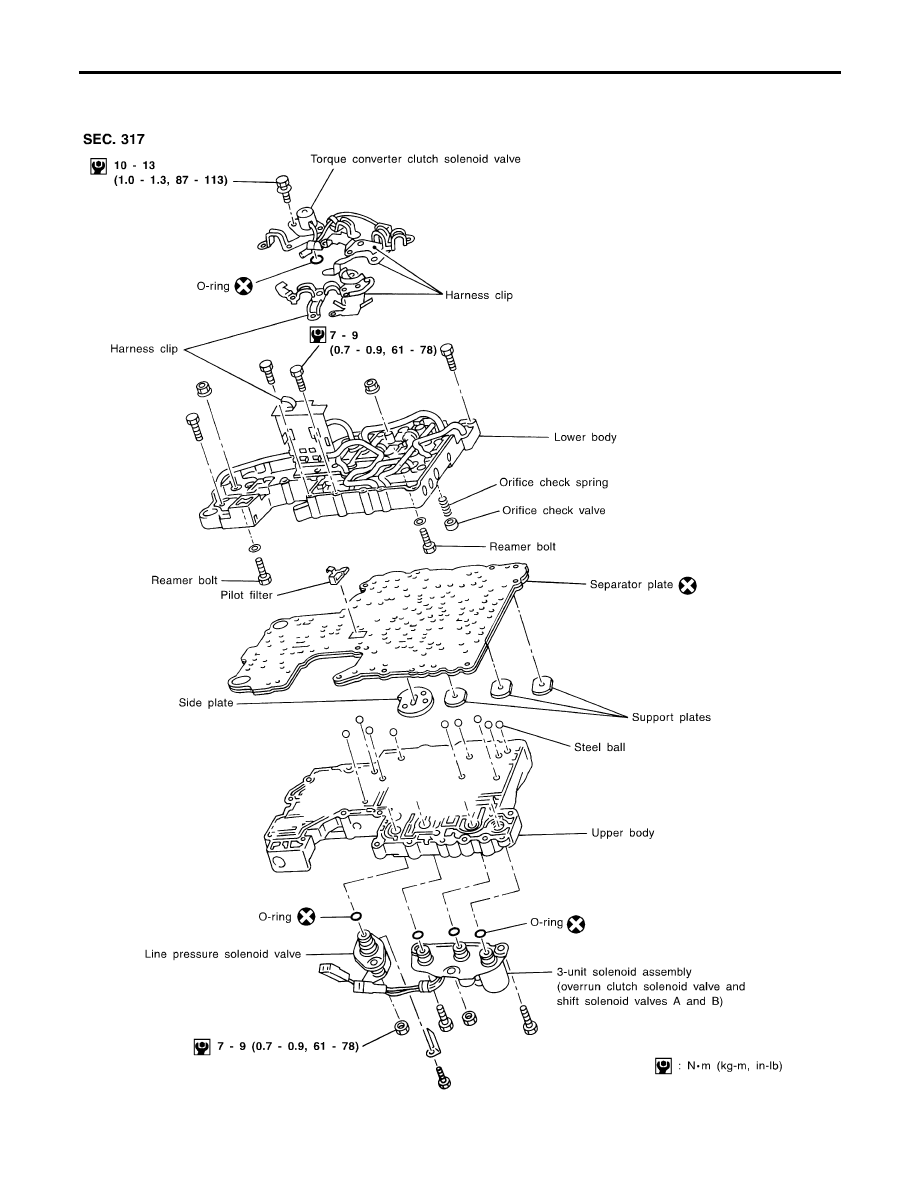

Control Valve Assembly

COMPONENTS

NMAT0116

SAT156K

REPAIR FOR COMPONENT PARTS

Control Valve Assembly

AT-230

SAT194B

DISASSEMBLY

NMAT0117

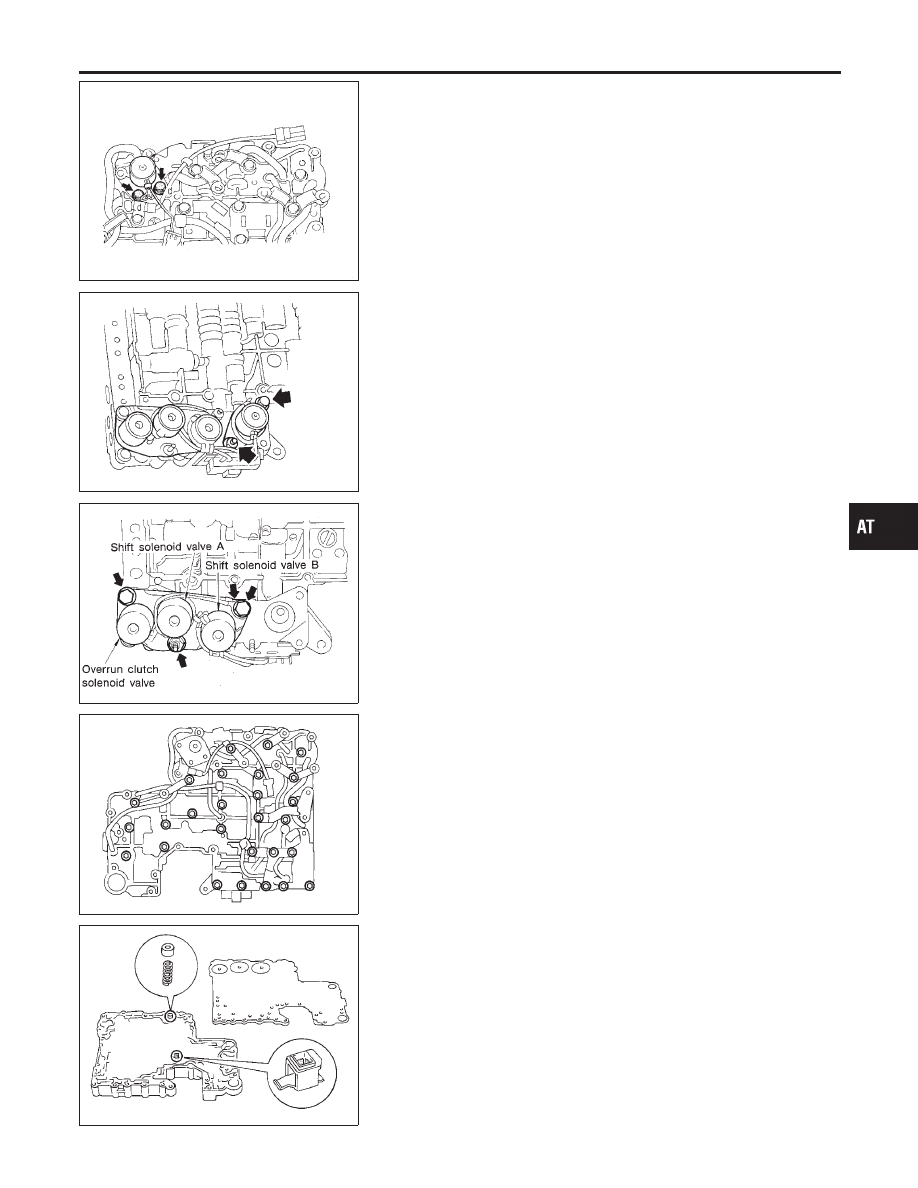

1.

Remove solenoids.

a.

Remove torque converter clutch solenoid valve and side plate
from lower body.

b.

Remove O-ring from solenoid.

SAT667A

c.

Remove line pressure solenoid valve from upper body.

d.

Remove O-ring from solenoid.

SAT043G

e.

Remove 3-unit solenoid assembly from upper body.

f.

Remove O-rings from solenoids.

SAT195B

2.

Disassemble upper and lower bodies.

a.

Place upper body facedown, and remove bolts, reamer bolts
and support plates.

b.

Remove lower body, separator plate as a unit from upper body.

I

Be careful not to drop pilot filter, orifice check valve,
spring and steel balls.

SAT670A

c.

Place lower body facedown, and remove separator plate.

d.

Remove pilot filter, orifice check valve and orifice check spring.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-231

SAT671A

e.

Check to see that steel balls are properly positioned in upper
body. Then remove them from upper body.

SAT672A

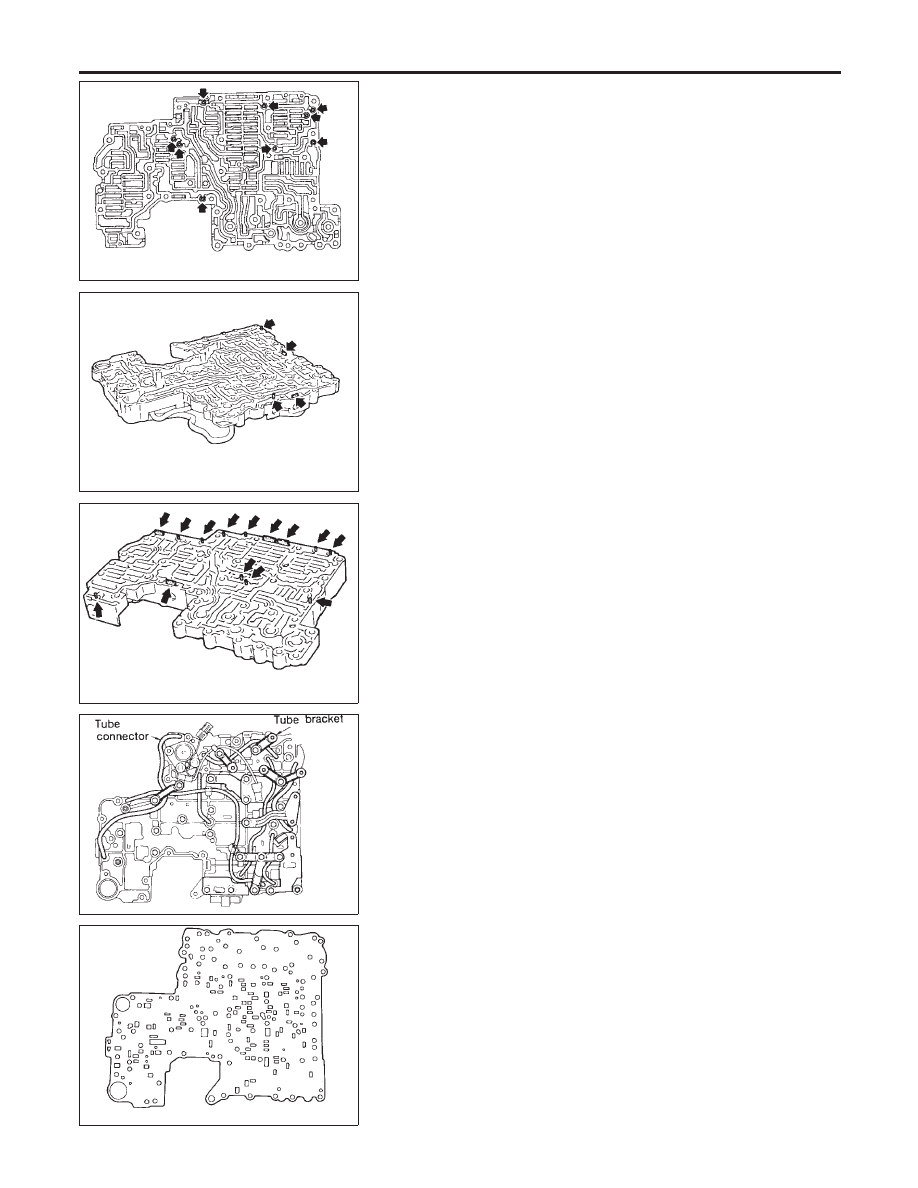

INSPECTION

NMAT0118

Lower and Upper Bodies

NMAT0118S01

I

Check to see that there are pins and retainer plates in lower
body.

SAT673A

I

Check to see that there are pins and retainer plates in upper
body.

I

Be careful not to lose these parts.

SAT674A

I

Check to make sure that oil circuits are clean and free from
damage.

I

Check tube brackets and tube connectors for damage.

SAT675A

Separator Plate

NMAT0118S02

I

Make sure that separator plate is free of damage and not
deformed and oil holes are clean.

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-232
