SAT676A

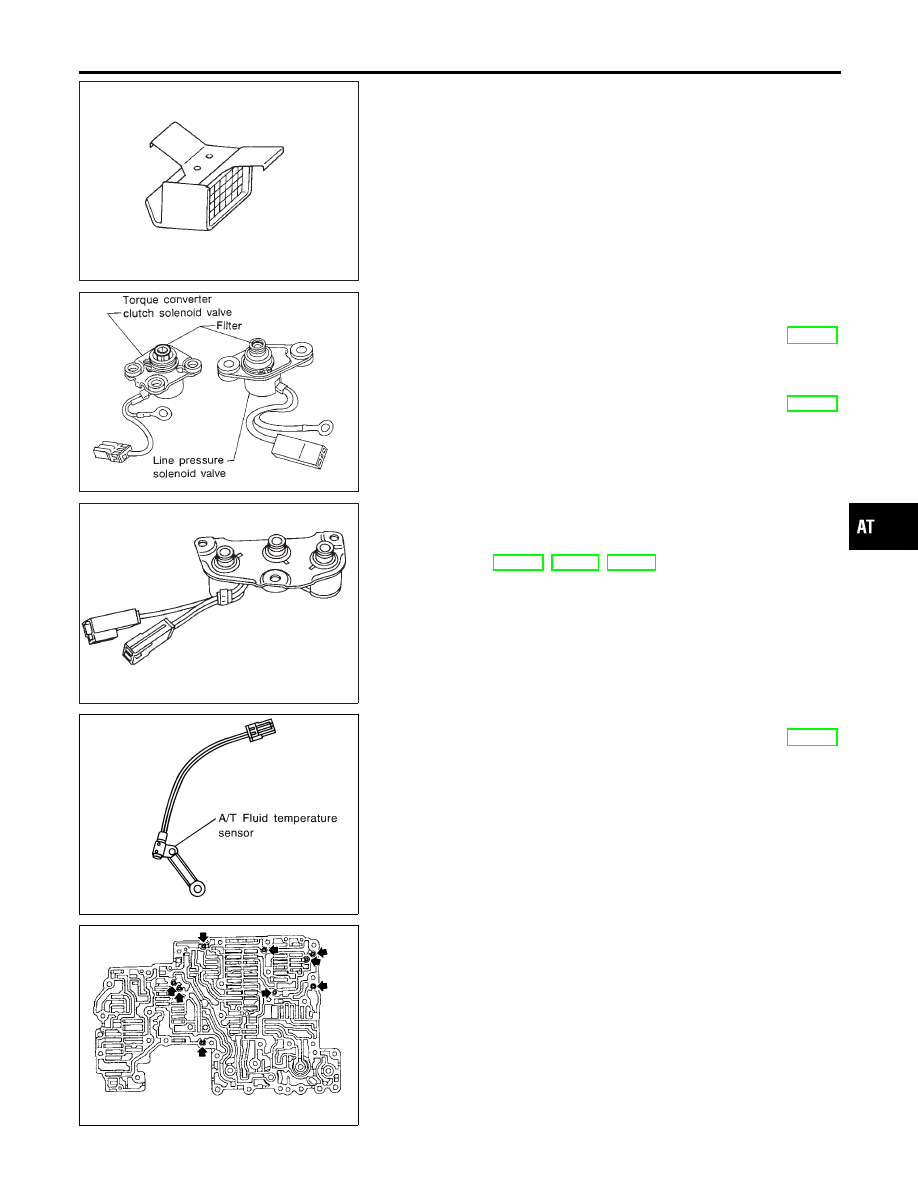

Pilot Filter

NMAT0118S03

I

Check to make sure that filter is not clogged or damaged.

SAT149G

Torque Converter Clutch Solenoid Valve

NMAT0118S04

I

Check that filter is not clogged or damaged.

I

Measure resistance. Refer to “Component Inspection”, AT-120.

Line Pressure Solenoid Valve

NMAT0118S05

I

Check that filter is not clogged or damaged.

I

Measure resistance. Refer to “Component Inspection”, AT-136.

SAT095B

3-Unit Solenoid Assembly (Overrun Clutch Solenoid
Valve and Shift Solenoid Valves A and B)

NMAT0118S06

I

Measure resistance of each solenoid. Refer to “Component
Inspection”, AT-106, AT-111, AT-116.

SAT196B

A/T Fluid Temperature Sensor

NMAT0118S07

I

Measure resistance. Refer to “Component Inspection”, AT-125.

SAT671A

ASSEMBLY

NMAT0119

1.

Install upper and lower bodies.

a.

Place oil circuit of upper body face up. Install steel balls in their
proper positions.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-233

SAT681A

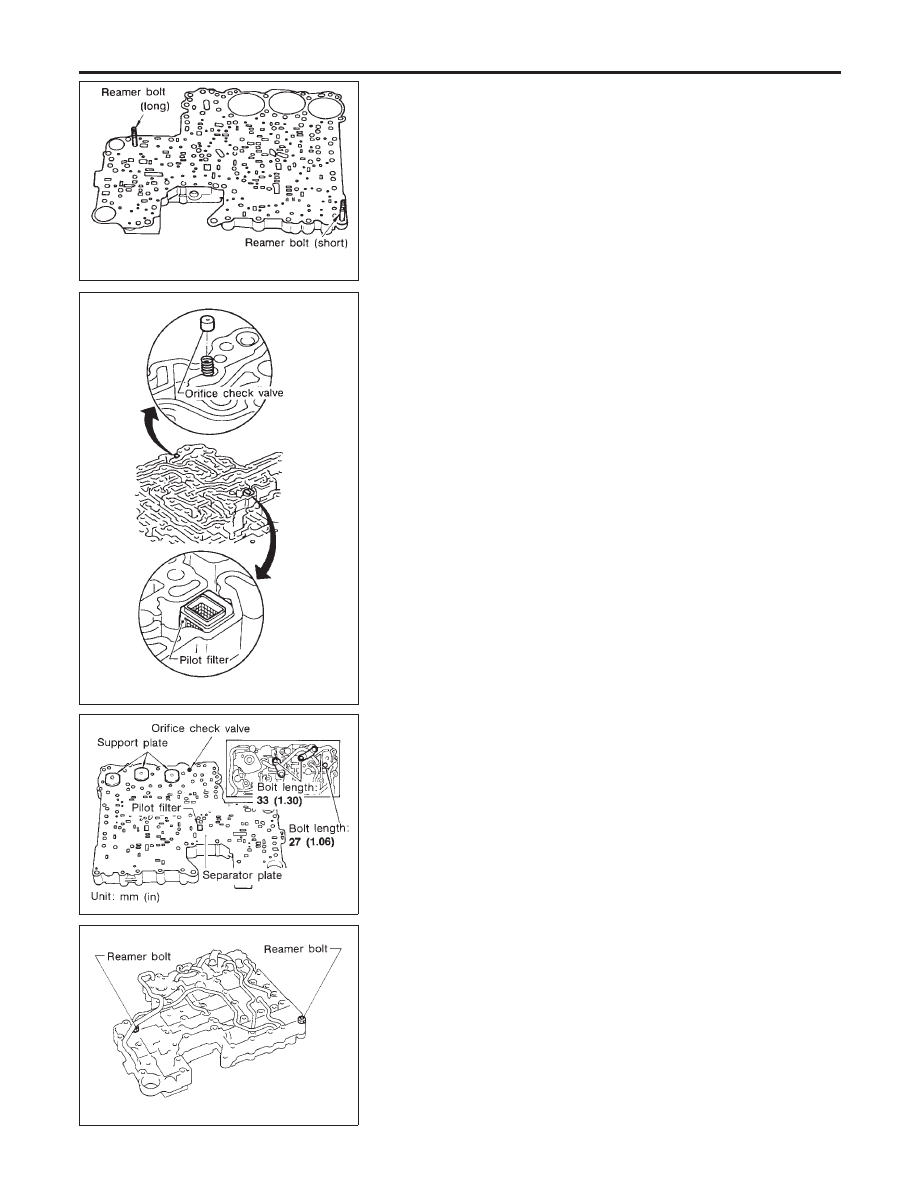

b.

Install reamer bolts from bottom of upper body.

SAT682A

c.

Place oil circuit of lower body face up. Install orifice check
spring, orifice check valve and pilot filter.

SAT197B

d.

Install lower separator plate on lower body.

e.

Install and temporarily tighten support plates, A/T fluid tem-
perature sensor and tube brackets.

SAT198B

f.

Temporarily assemble lower and upper bodies, using reamer
bolt as a guide.

I

Be careful not to dislocate or drop steel balls, orifice
check spring, orifice check valve and pilot filter.

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-234

SAT199BA

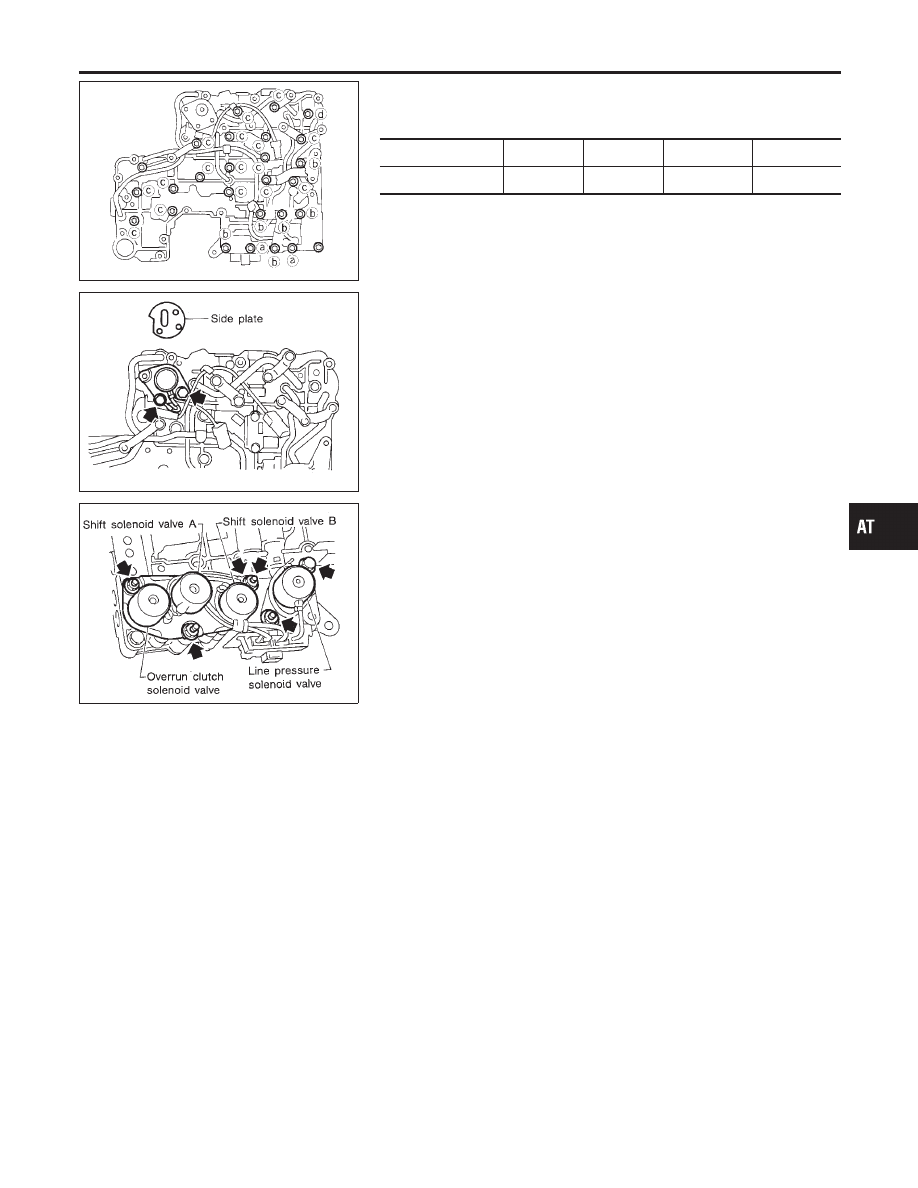

g.

Install and temporarily tighten bolts and tube brackets in their
proper locations.

Bolt length and location:

Bolt symbol

a

b

c

d

Bolt length mm (in)

70 (2.76)

50 (1.97)

33 (1.30)

27 (1.06)

SAT200B

2.

Install solenoids.

a.

Attach O-ring and install torque converter clutch solenoid valve
and side plates onto lower body.

SAT150G

b.

Attach O-rings and install 3-unit solenoids assembly onto
upper body.

c.

Attach O-ring and install line pressure solenoid valve onto
upper body.

3.

Tighten all bolts.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-235

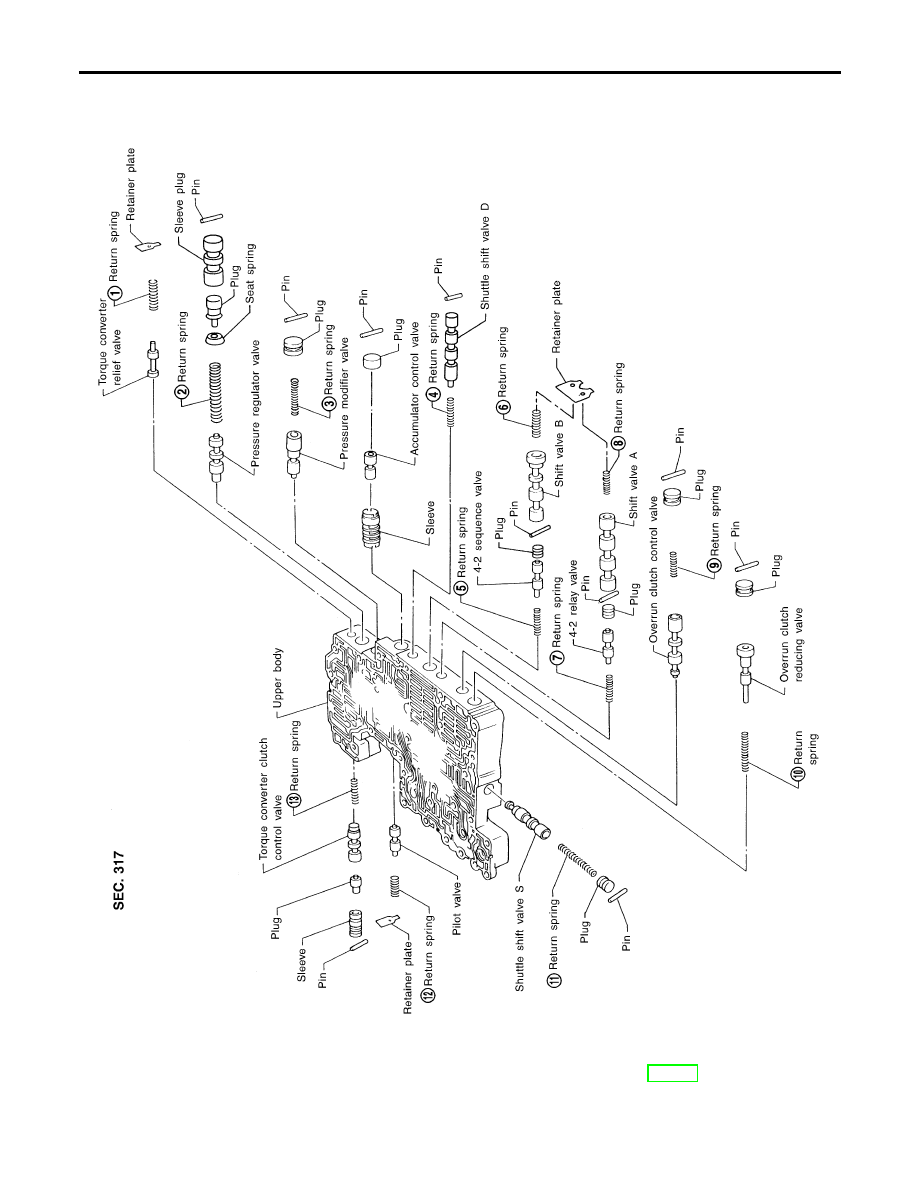

Control Valve Upper Body

COMPONENTS

NMAT0120

SAT142JA

Apply ATF to all components before their installation.
Numbers preceding valve springs correspond with those shown in SDS on page AT-289.
