Nissan Silvia. Manual - part 56

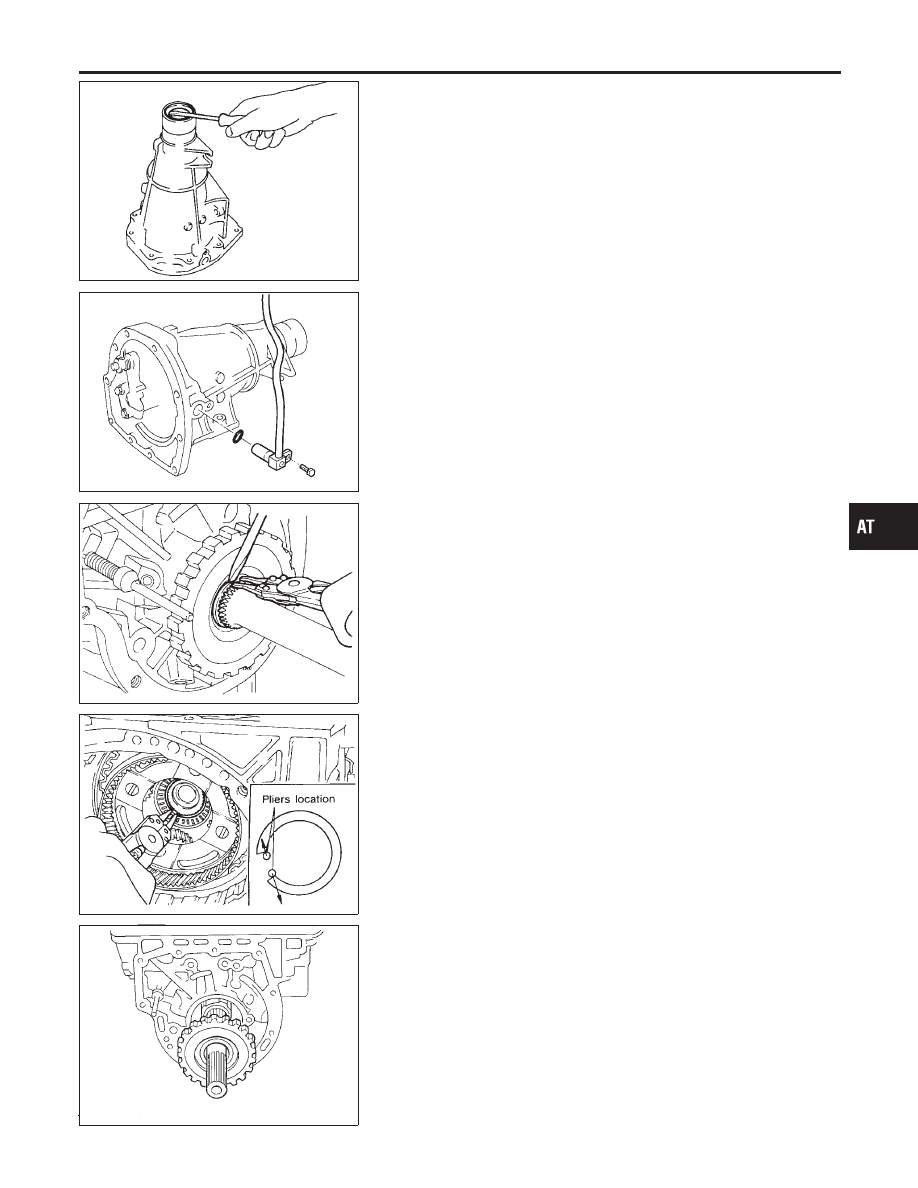

SAT190B

c.

Remove oil seal from rear extension.

I

Be careful not to scratch rear extension.

I

Do not remove oil seal unless it is to be replaced.

SAT191B

d.

Remove revolution sensor from rear extension.

e.

Remove O-ring from revolution sensor.

SAT960A

19. Remove output shaft and parking gear.
a.

Remove rear snap ring from output shaft.

SAT957A

b.

Slowly push output shaft all the way forward.

I

Do not use excessive force.

c.

Remove snap ring from output shaft.

SAT109B

d.

Remove output shaft and parking gear as a unit from transmis-
sion case.

e.

Remove parking gear from output shaft.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-221

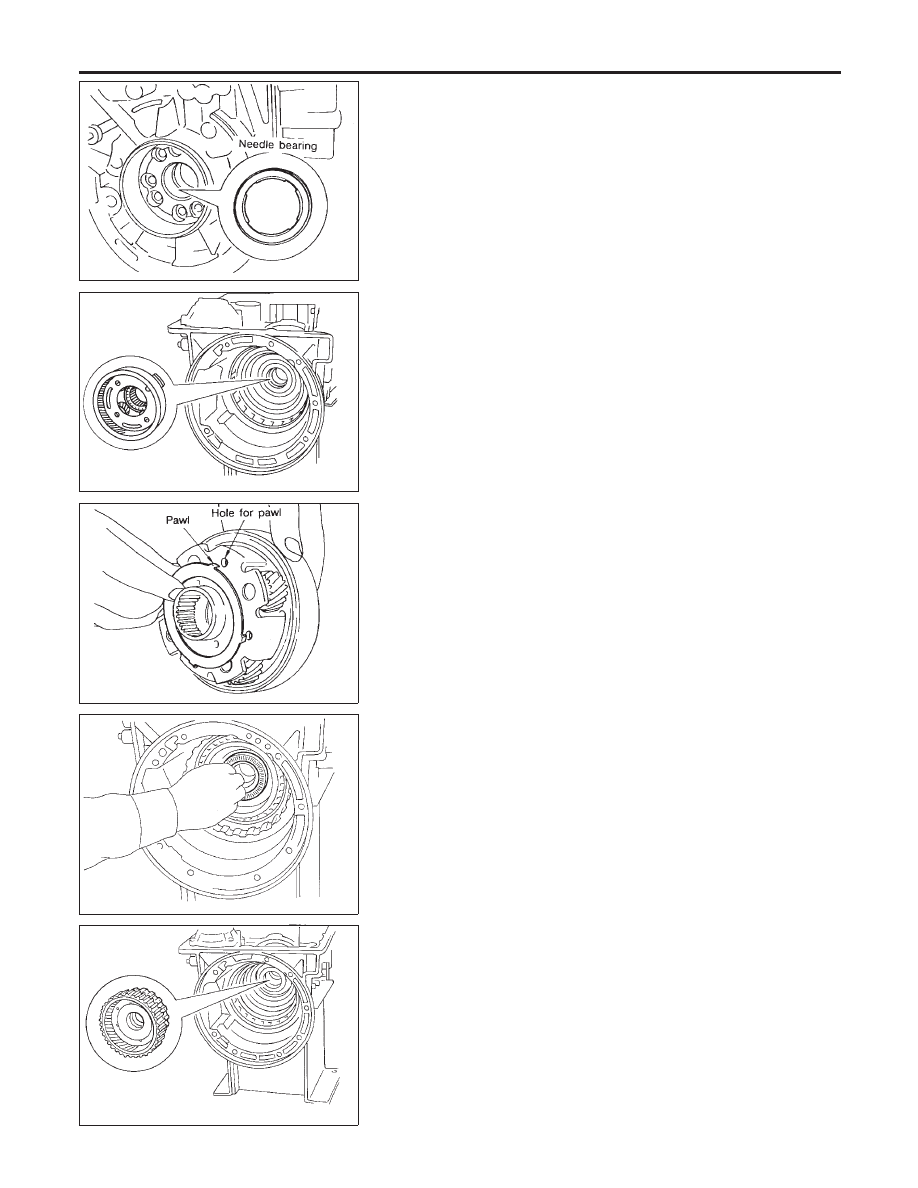

SAT033B

f.

Remove needle bearing from transmission case.

SAT954A

20. Remove rear side clutch and gear components.
a.

Remove front internal gear.

SAT110B

b.

Remove bearing race from front internal gear.

SAT111B

c.

Remove needle bearing from rear internal gear.

SAT951A

d.

Remove rear internal gear, forward clutch hub and overrun
clutch hub as a set from transmission case.

DISASSEMBLY

AT-222

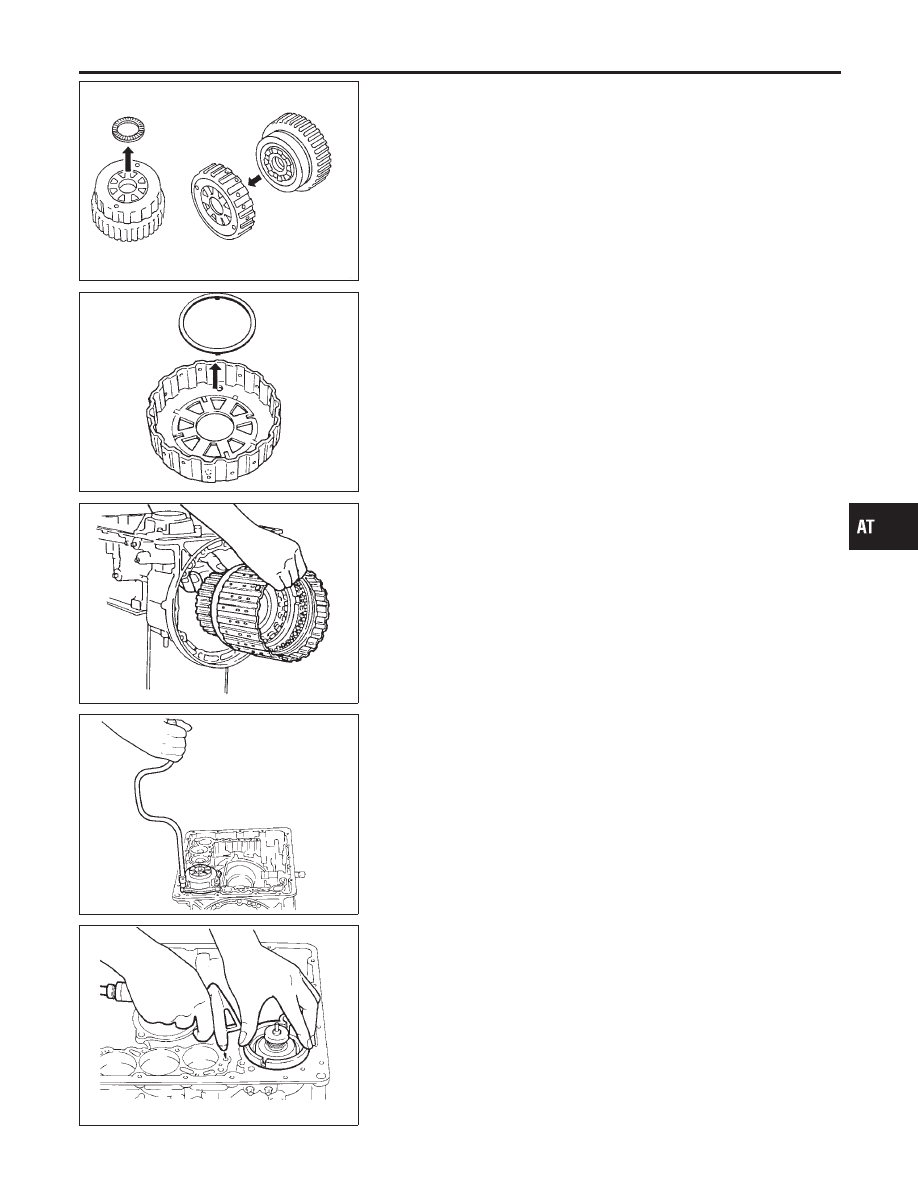

SAT148G

e.

Remove needle bearing from overrun clutch hub.

f.

Remove overrun clutch hub from rear internal gear and for-
ward clutch hub.

SAT036B

g.

Remove thrust washer from overrun clutch hub.

SAT037B

h.

Remove forward clutch assembly from transmission case.

SAT038B

21. Remove band servo and accumulator components.
a.

Remove band servo retainer from transmission case.

SAT039B

b.

Apply compressed air to oil hole until band servo piston comes
out of transmission case.

I

Hold piston with a rag and gradually direct air to oil hole.

c.

Remove return springs.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-223

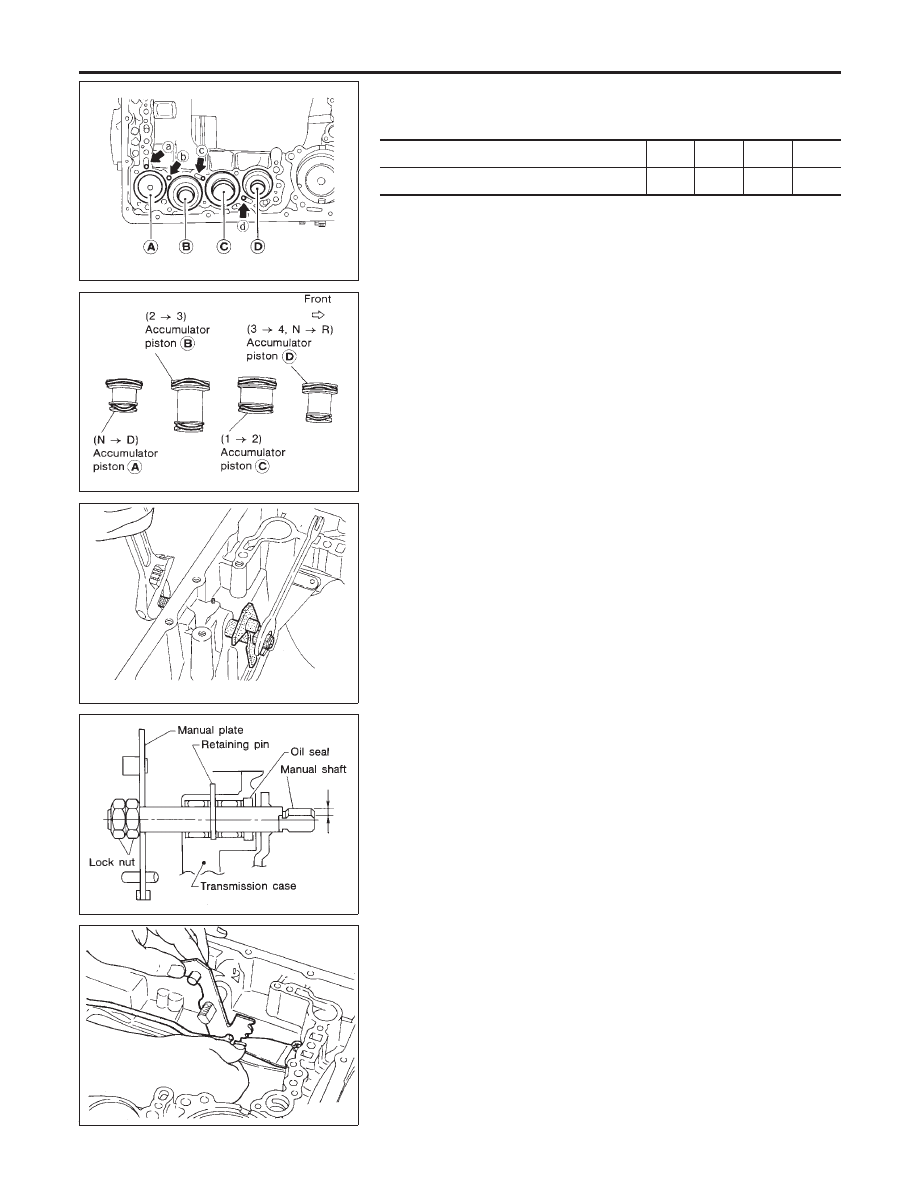

SAT040BA

d.

Remove springs from accumulator pistons B, C and D.

e.

Apply compressed air to each oil hole until piston comes out.

I

Hold piston with a rag and gradually direct air to oil hole.

Identification of accumulator pistons

A

B

C

D

Identification of oil holes

a

b

c

d

SAT523GA

f.

Remove O-ring from each piston.

SAT041B

22. Remove manual shaft components, if necessary.
a.

Hold width across flats of manual shaft (outside the transmis-
sion case) and remove lock nut from shaft.

SAT042B

b.

Remove retaining pin from transmission case.

SAT935A

c.

While pushing detent spring down, remove manual plate and
parking rod from transmission case.

DISASSEMBLY
