Oil Channel

NMAT0109

SAT185B

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

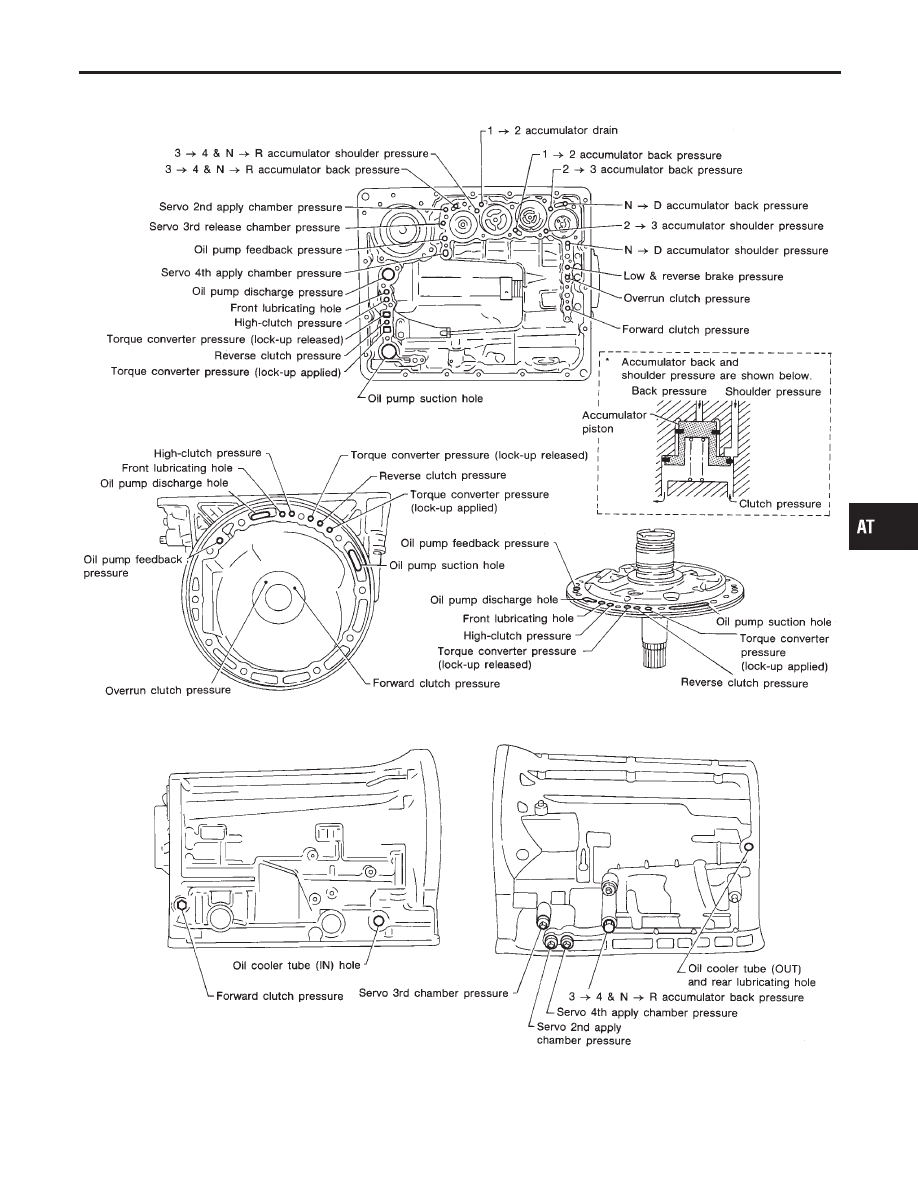

Oil Channel

AT-213

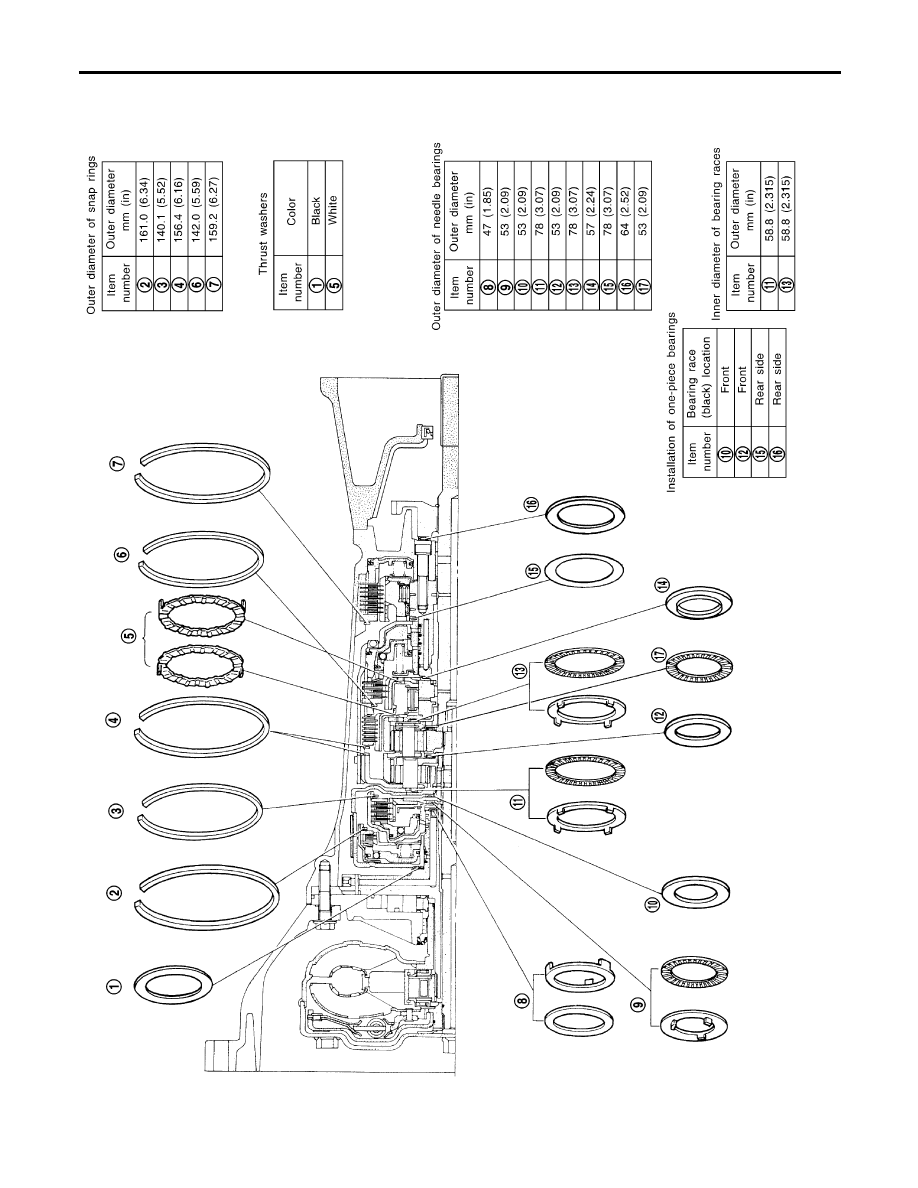

Locations of Needle Bearings, Thrust Washers
and Snap Rings

NMAT0110

SAT441KA

OVERHAUL

Locations of Needle Bearings, Thrust Washers and Snap Rings

AT-214

NMAT0111

SAT018B

1.

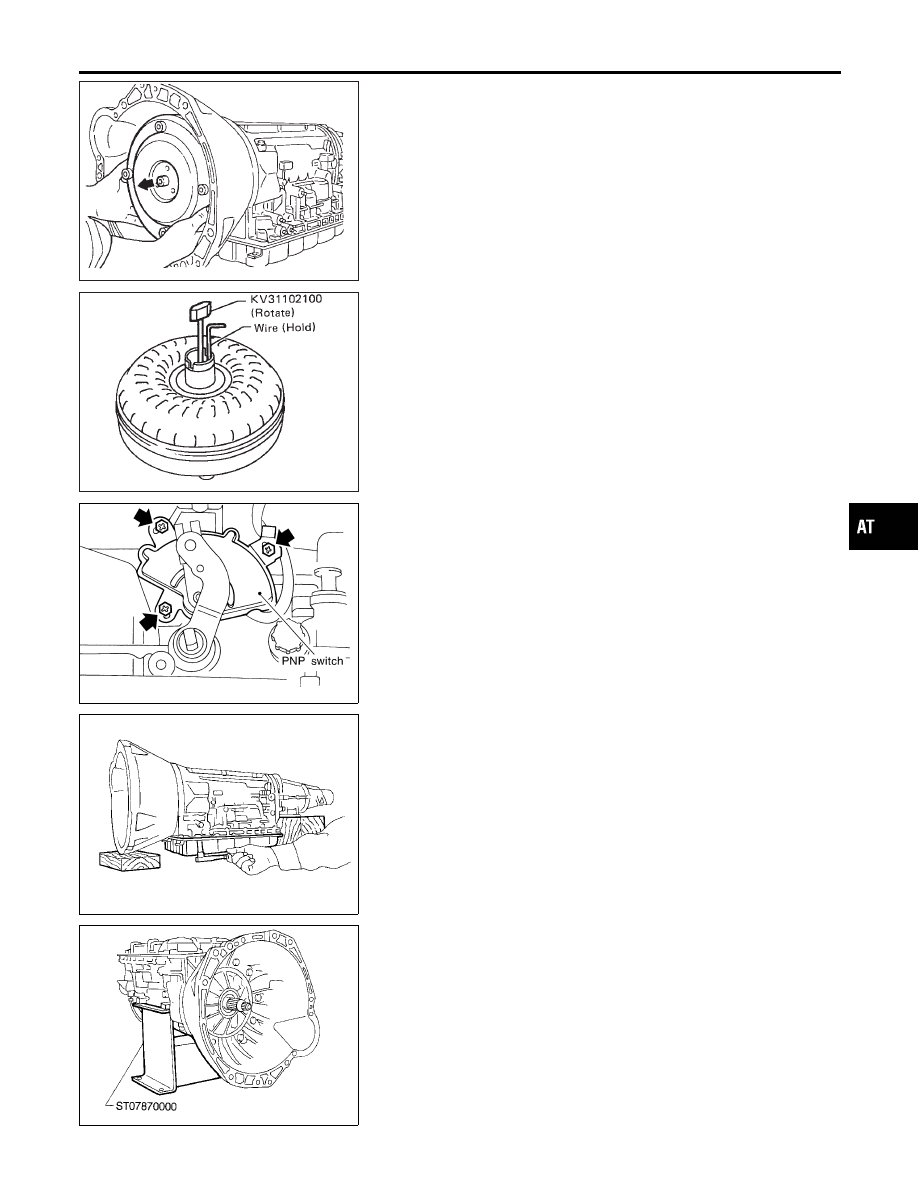

Drain ATF through drain plug.

2.

Remove torque converter by holding it firmly and turning while
pulling straight out.

SAT019B

3.

Check torque converter one-way clutch.

a.

Insert Tool into spline of one-way clutch inner race.

b.

Hook bearing support unitized with one-way clutch outer race
with suitable wire.

c.

Check that one-way clutch inner race rotates only clockwise
with Tool while holding bearing support with wire.

SAT021BB

4.

Remove PNP switch from transmission case.

SAT186B

5.

Remove oil pan.

I

Always place oil pan straight down so that foreign particles
inside will not move.

SAT522GA

6.

Place transmission into Tool with the control valve facing up.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-215

SAT171B

7.

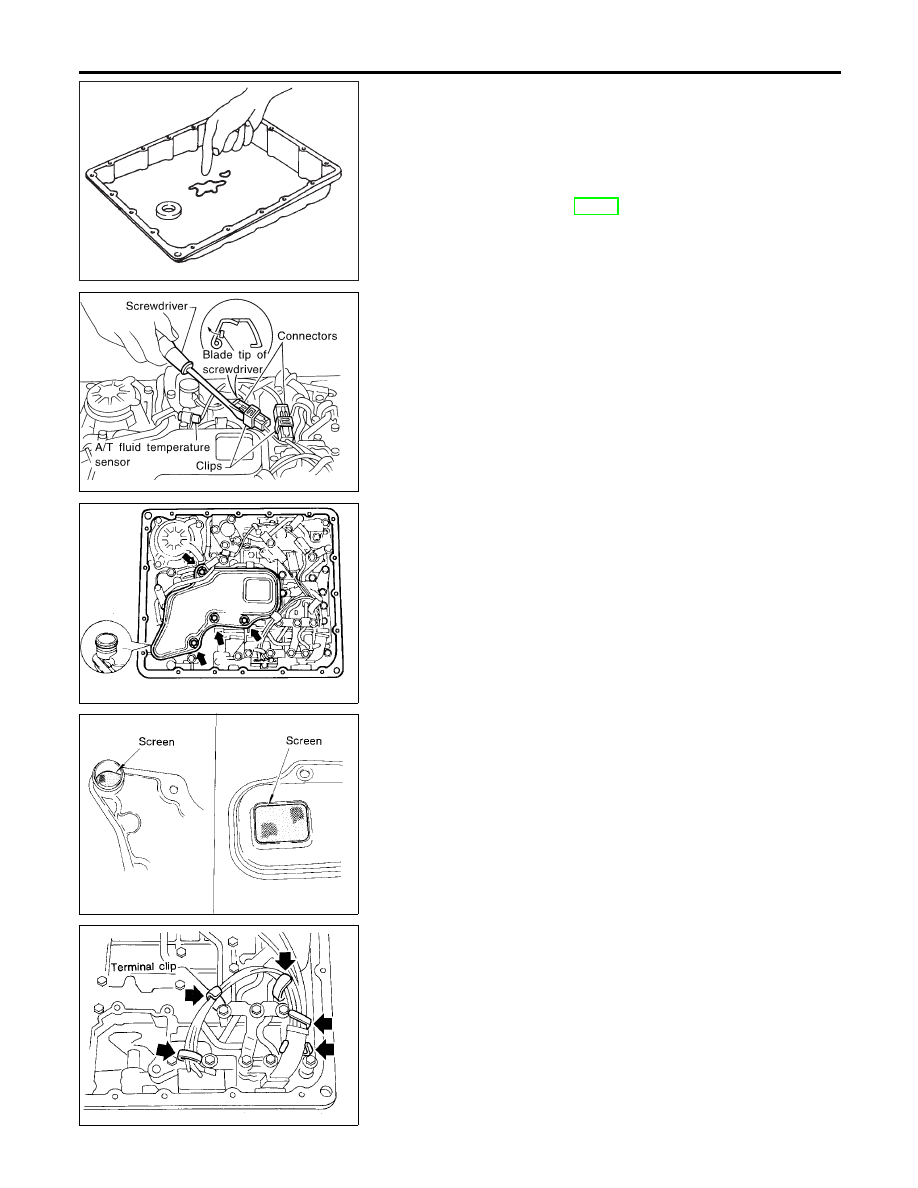

Check foreign materials in oil pan to help determine cause of
malfunction. If the fluid is very dark, smells burned, or contains
foreign particles, the frictional material (clutches, band) may
need replacement. A tacky film that will not wipe clean indi-
cates varnish build up. Varnish can cause valves, servo, and
clutches to stick and may inhibit pump pressure.

I

If frictional material is detected, replace radiator after
repair of A/T. Refer to LC-14, “Components”.

SAT024BC

8.

Remove torque converter clutch solenoid valve and A/T fluid
temperature sensor connectors.

I

Be careful not to damage connector.

SAT008B

9.

Remove oil strainer.

a.

Remove oil strainer from control valve assembly.
Then remove O-ring from oil strainer.

SAT025B

b.

Check oil strainer screen for damage.

SAT009B

10. Remove control valve assembly.
a.

Straighten terminal clips to free terminal cords then remove
terminal clips.

DISASSEMBLY
