Nissan Silvia. Manual - part 24

3

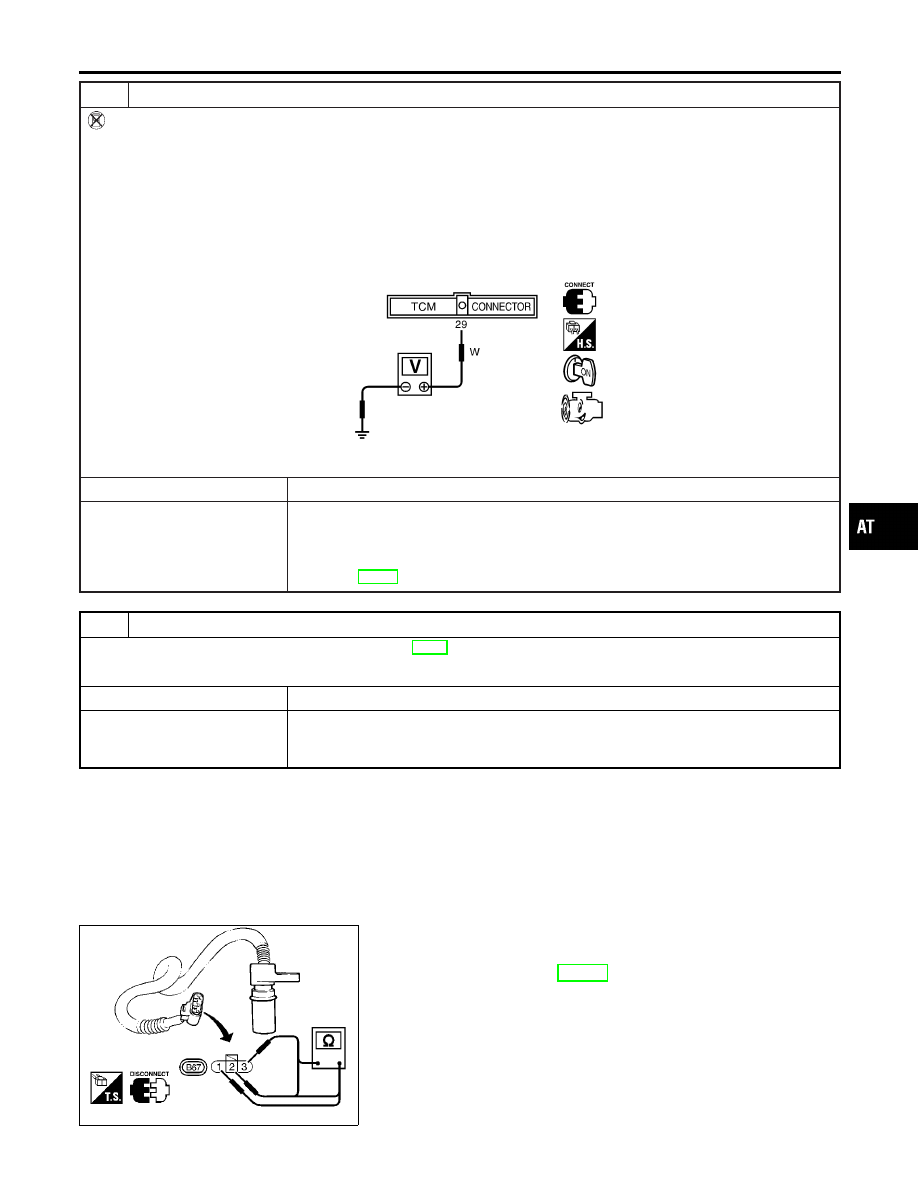

CHECK INPUT SIGNAL (WITHOUT CONSULT-II)

Without CONSULT-II

1. Start engine.
2. Check voltage between TCM harness connector M26 terminal No. 29 and ground while driving.

(Measure with AC range.)

Voltage:

At 0 km/h (0 MPH):

0V

At 30 km/h (19 MPH):

1V or more

(Voltage rises gradually in response to vehicle speed.)

SAT519J

OK or NG

OK

©

GO TO 4.

NG

©

Check the following items:

I

Harness for short or open between TCM and revolution sensor (Main harness)

I

Harness for short or open between revolution sensor and ECM (Main harness)

I

Ground circuit for ECM
Refer to EC-83, “Wiring Diagram”.

4

CHECK DTC

Perform Self-diagnosis Code confirmation procedure, AT-90.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

SAT210IA

Component Inspection

NMAT0036

REVOLUTION SENSOR

NMAT0036S01

I

For removal, refer to AT-205.

I

Check resistance.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS FOR VHCL SPEED SEN·A/T (REVOLUTION SENSOR)

Diagnostic Procedure (Cont’d)

AT-93

Terminals

Connector

Terminal No. (Wire color)

Resistance

(Approx.)

Ω

E24

1 (W)

2 (B)

500 - 650

1 (W)

3 (Shield wire)

No continuity

2 (B)

3 (Shield wire)

TROUBLE DIAGNOSIS FOR VHCL SPEED SEN·A/T (REVOLUTION SENSOR)

Component Inspection (Cont’d)

AT-94

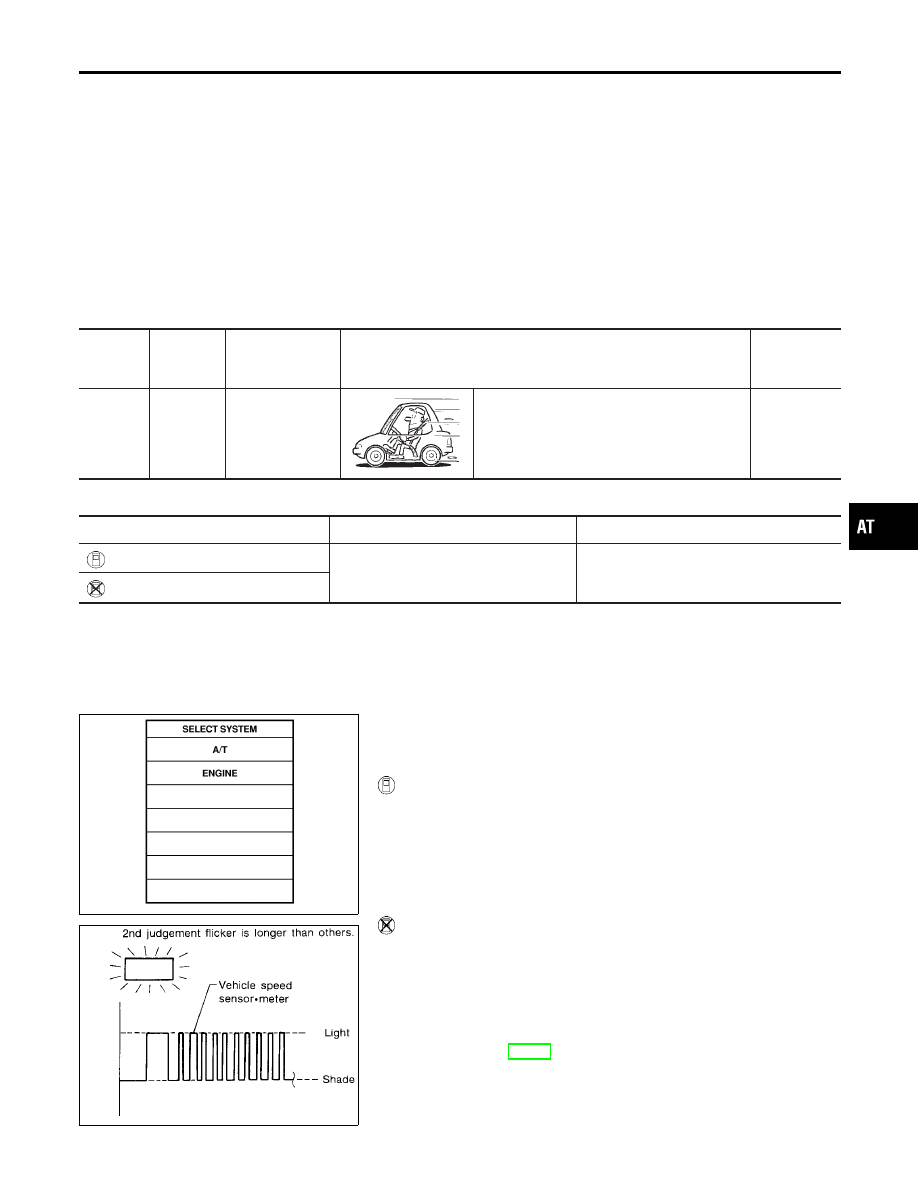

Description

NMAT0217

The vehicle speed sensor·MTR is built into the speedometer
assembly. The sensor functions as an auxiliary device to the revo-
lution sensor when it is malfunctioning. The TCM will then use a
signal sent from the vehicle speed sensor·MTR.

TCM TERMINALS AND REFERENCE VALUE

NMAT0217S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

40

W/PU

Vehicle speed
sensor

When moving vehicle at 2 to 3 km/h (1 to 2
MPH) for 1 m (3 ft) or more.

Voltage var-
ies between
less than 1V
and more
than 4.5V

ON BOARD DIAGNOSIS LOGIC

NMAT0217S02

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: VHCL SPEED SEN·MTR

TCM does not receive the proper voltage
signal from the sensor.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Vehicle speed sensor

: 2nd judgement flicker

SAT014K

SAT807H

SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE

NMAT0217S04

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NMAT0217S05

1)

Start engine.

2)

Select “SELF-DIAG RESULTS” mode for “A/T” with CON-
SULT-II.

3)

Drive vehicle under the following conditions:
Selector lever in “D” position and vehicle speed higher than 20
km/h (12 MPH).

WITHOUT CONSULT-II

NMAT0217S06

1)

Start engine.

2)

Drive vehicle under the following conditions:
Selector lever in “D” position and vehicle speed higher than 20
km/h (12 MPH).

3)

Perform self-diagnosis.
Refer

to

SELF-DIAGNOSTIC

PROCEDURE

(Without

CONSULT-II), AT-37.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS FOR VHCL SPEED SEN·MTR

Description

AT-95

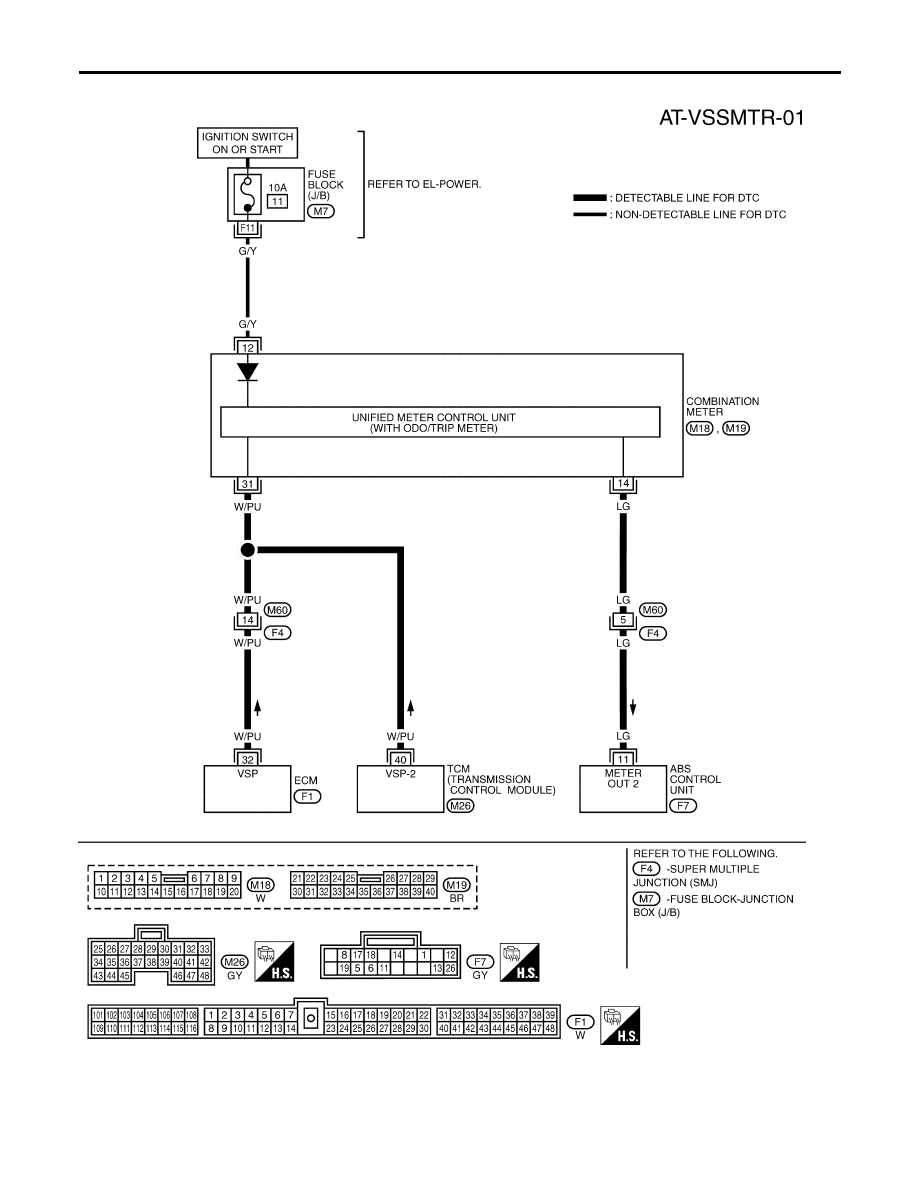

Wiring Diagram — AT — VSSMTR

NMAT0218

TAT256

TROUBLE DIAGNOSIS FOR VHCL SPEED SEN·MTR

Wiring Diagram — AT — VSSMTR

AT-96
