Nissan Almera Tino V10 (2001 year). Manual - part 168

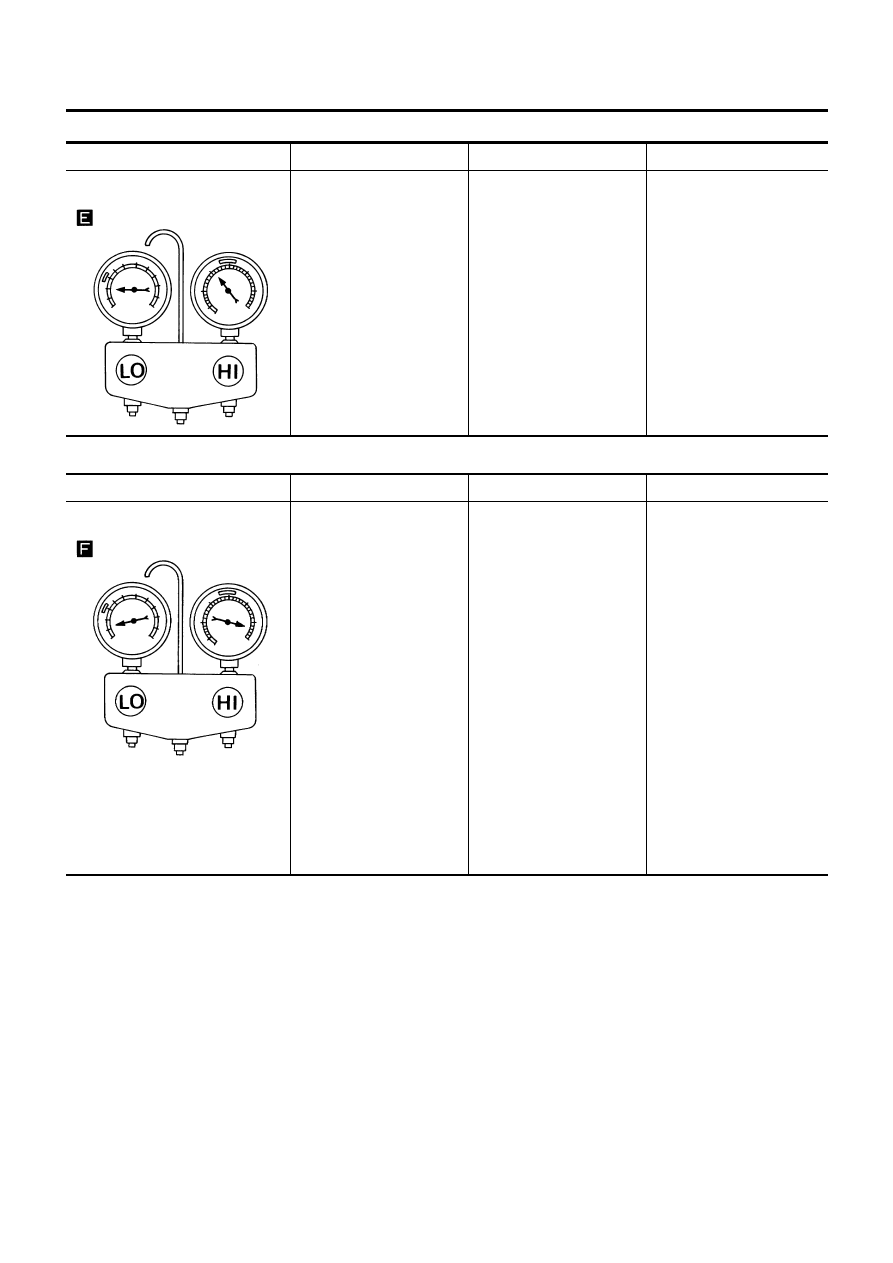

Low-pressure Side Sometimes Becomes Negative.

NLHA0151S05

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

Low-pressure side sometimes
becomes negative.

AC354A

+

Air conditioning system
does not function and
does not cyclically cool
the compartment air.

+

The system constantly
functions for a certain
period of time after com-
pressor is stopped and
restarted.

Refrigerant does not dis-
charge cyclically.

↓

Moisture is frozen at expan-
sion valve outlet and inlet.

↓

Water is mixed with refriger-
ant.

+

Drain water from refriger-
ant or replace refrigerant.

+

Replace liquid tank.

Low-pressure Side Becomes Negative.

NLHA0151S06

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

Low-pressure side becomes nega-
tive.

AC362A

Liquid tank or front/rear side
of expansion valve’s pipe is
frosted or dewed.

High-pressure side is closed
and refrigerant does not flow.

↓

Expansion valve or liquid
tank is frosted.

Leave the system at rest
until no frost is present. Start
it again to check whether or
not the problem is caused by
water or foreign particles.

+

If water is the cause, ini-
tially cooling is okay. Then
the water freezes causing
a blockage. Drain water
from refrigerant or replace
refrigerant.

+

If due to foreign particles,
remove expansion valve
and remove particles with
dry and compressed air
(not shop air).

+

If either of the above
methods cannot correct
the problem, replace
expansion valve.

+

Replace liquid tank.

+

Check lubricant for con-
tamination.

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-82

Insufficient Heating

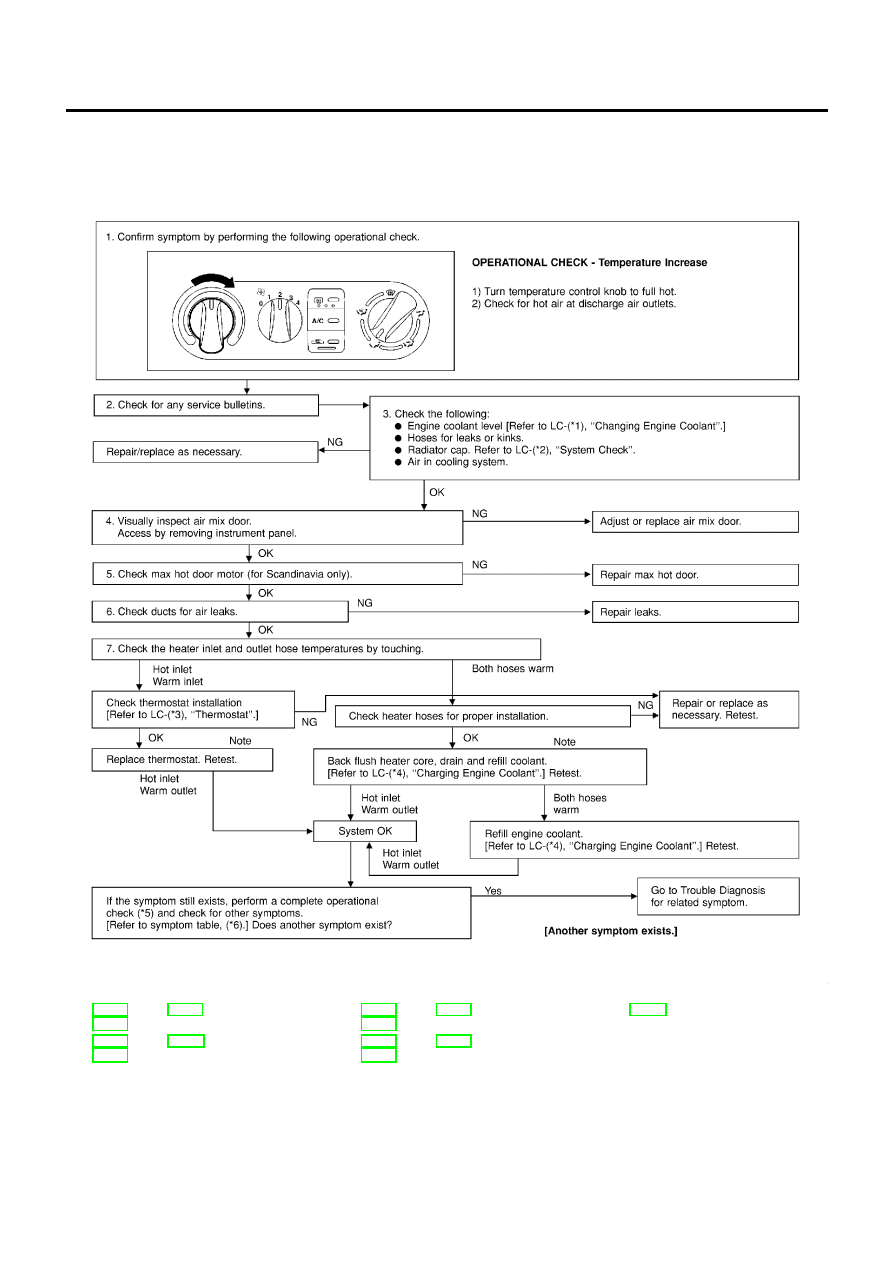

TROUBLE DIAGNOSIS PROCEDURE FOR INSUFFICIENT HEATING

=NLHA0152

SYMPTOM: Insufficient heating.
INSPECTION FLOW

NHA391

*1: LC-19 (QG), LC-38 (SR),

LC-59 (YD)

*2: LC-12 (QG), LC-32 (SR),

LC-54 (YD)

*3: LC-15 (QG), LC-35 (SR),

LC-57 (YD)

*4: LC-20 (QG), LC-38,

LC-60

*5: HA-40

TROUBLE DIAGNOSES

Insufficient Heating

HA-83

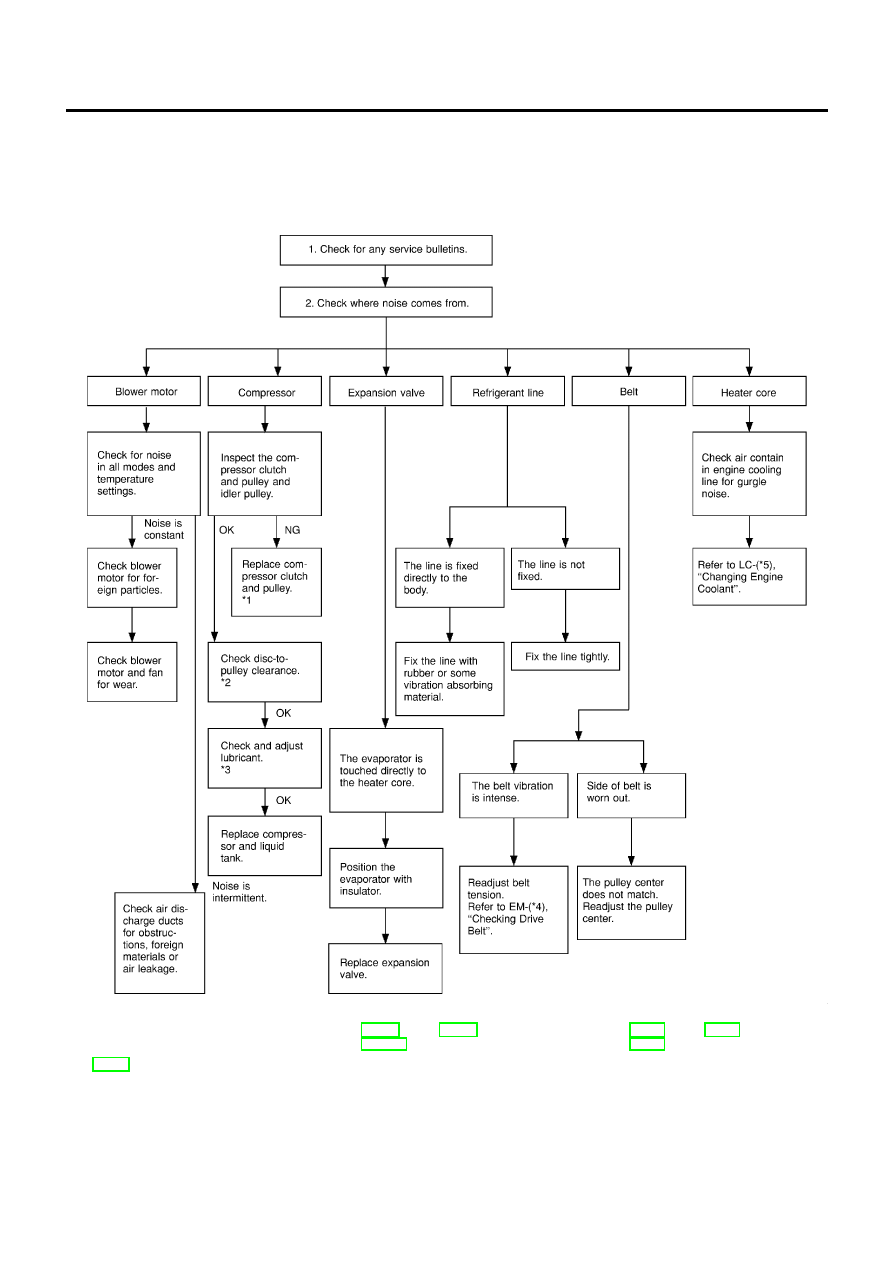

Noise

TROUBLE DIAGNOSIS PROCEDURE FOR NOISE

=NLHA0158

SYMPTOM:

+

Noise

INSPECTION FLOW

NHA395

*1: —
*2: —
*3: HA-87

*4: EM-17 (QG), EM-86 (SR),

EM-166 (YD)

*5: LC-19 (QG), LC-38 (SR),

LC-59 (YD)

TROUBLE DIAGNOSES

Noise

HA-84

HFC-134a (R-134a) Service Procedure

NLHA0159

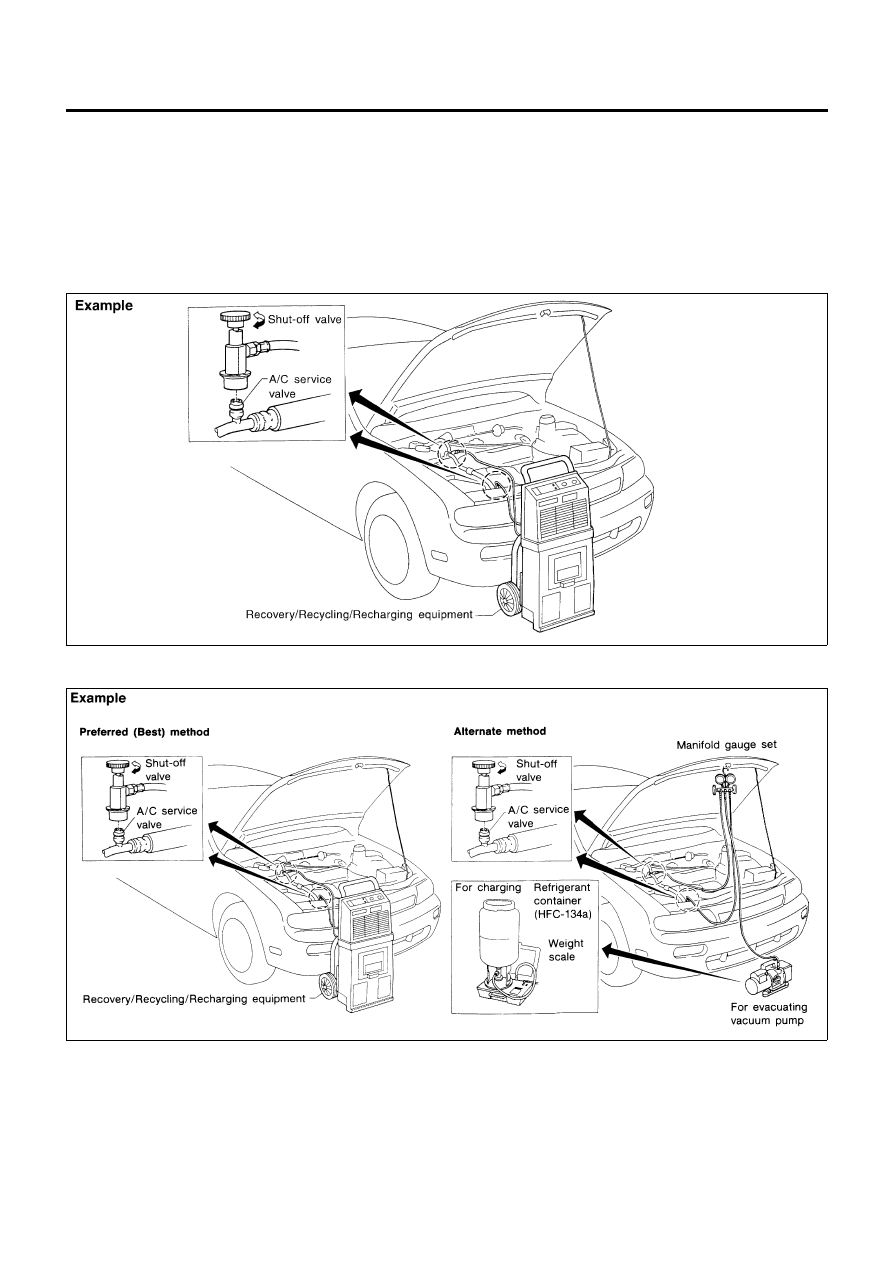

SETTING OF SERVICE TOOLS AND EQUIPMENT

NLHA0159S01

Discharging Refrigerant

NLHA0159S0101

WARNING:

Avoid breathing A/C refrigerant and lubricant vapor or mist. Exposure may irritate eyes, nose and
throat. Remove HFC-134a (R-134a) from A/C system using certified service equipment meeting require-
ments of HFC-134a (R-134a) recycling equipment or HFC-134a (R-134a) recovery equipment. If acci-
dental system discharge occurs, ventilate work area before resuming service. Additional health and
safety information may be obtained from refrigerant and lubricant manufacturers.

SHA539DE

Evacuating System and Charging Refrigerant

NLHA0159S0102

SHA540DC

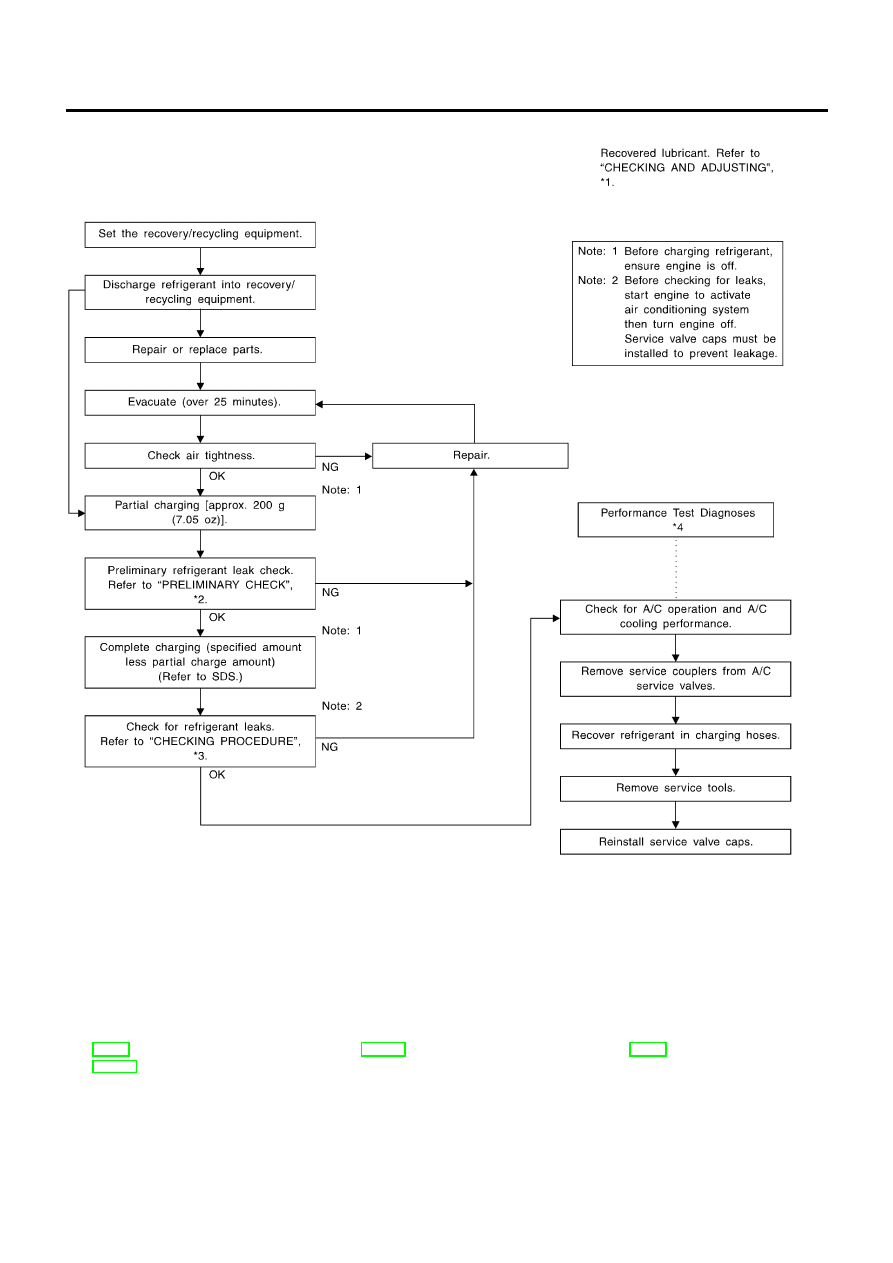

SERVICE PROCEDURE

HFC-134a (R-134a) Service Procedure

HA-85

SHA383F

*1: HA-87
*2: HA-100

*3: HA-101

*4: HA-76

SERVICE PROCEDURE

HFC-134a (R-134a) Service Procedure (Cont’d)

HA-86

Maintenance of Lubricant Quantity in
Compressor

NLHA0160

The lubricant in the compressor circulates through the system with
the refrigerant. Add lubricant to compressor when replacing any
component or after a large gas leakage occurred. It is important to
maintain the specified amount.
If lubricant quantity is not maintained properly, the following mal-
functions may result:

+

Lack of lubricant: May lead to a seized compressor

+

Excessive lubricant: Inadequate cooling (thermal exchange
interference)

LUBRICANT

NLHA0160S01

Name: Nissan A/C System Oil Type S for CSV613 compressor
Part number: KLH00-PAGS0

CHECKING AND ADJUSTING

NLHA0160S02

Adjust the lubricant quantity according to the test group shown
below.

1

LUBRICANT RETURN OPERATION

Can lubricant return operation be performed?

+

A/C system works properly.

+

There is no evidence of a large amount of lubricant leakage.

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

PERFORM LUBRICANT RETURN OPERATION, PROCEEDING AS FOLLOWS

1. Start engine, and set the following conditions:

+

Test condition
Engine speed: Idling to 1,200 rpm
A/C or AUTO switch: ON
Blower speed: Max. position
Temp. control: Optional [Set so that intake air temperature is 25 to 30°C (77 to 86°F).]

2. Perform lubricant return operation for about 10 minutes.
3. Stop engine.

CAUTION:

If excessive lubricant leakage is noted, do not perform the lubricant return operation.

©

GO TO 3.

3

CHECK COMPRESSOR

Should the compressor be replaced?

Yes or No

Yes

©

GO TO HA-89.

No

©

GO TO 4.

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor

HA-87

4

CHECK ANY PART

Is there any part to be replaced? (Evaporator, condenser, liquid tank or in case there is evidence of a large amount of
lubricant leakage.)

Yes or No

Yes

©

GO TO HA-89.

No

©

Carry out the A/C performance test.

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor (Cont’d)

HA-88

Lubricant Adjusting Procedure for Components
Replacement Except Compressor

=NLHA0160S0201

After replacing any of the following major components, add the
correct amount of lubricant to the system.
Amount of lubricant to be added

Part replaced

Lubricant to be added to

system

Remarks

Amount of lubricant

m

!

(Imp fl oz)

Evaporator

75 (2.6)

—

Condenser

75 (2.6)

—

Liquid tank

5 (0.2)

Add if compressor is not

replaced. *1

In case of refrigerant
leak

30 (1.1)

Large leak

—

Small leak *2

*1:

If compressor is replaced, addition of lubricant is included in the table.

*2:

If refrigerant leak is small, no addition of lubricant is needed.

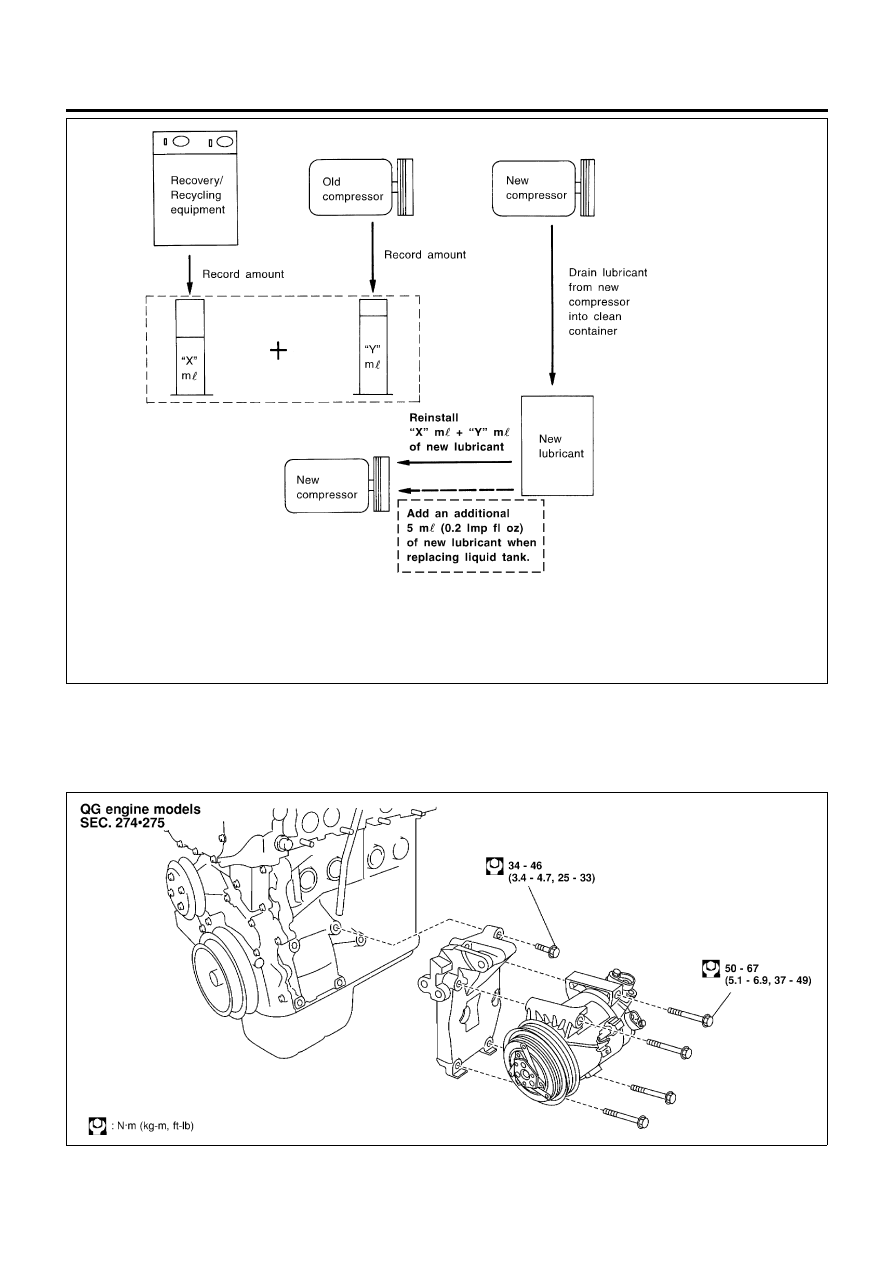

Lubricant Adjustment Procedure for Compressor
Replacement

NLHA0160S0202

1.

Discharge refrigerant into the refrigerant recovery/recycling
equipment. Measure lubricant discharged into the recovery/
recycling equipment.

2.

Drain the lubricant from the “old” (removed) compressor into a
graduated container and recover the amount of lubricant
drained.

3.

Drain the lubricant from the “new” compressor into a separate,
clean container.

4.

Measure an amount of new lubricant installed equal to amount
drained from “old” compressor. Add this lubricant to “new” com-
pressor through the suction port opening.

5.

Measure an amount of new lubricant equal to the amount
recovered during discharging. Add this lubricant to “new” com-
pressor through the suction port opening.

6.

If the liquid tank also needs to be replaced, add an additional
5 m

!

(0.2 Imp fl oz) of lubricant at this time.

Do not add this 5 m

!

(0.2 Imp fl oz) of lubricant if only

replacing the compressor.

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor (Cont’d)

HA-89

RHA065DH

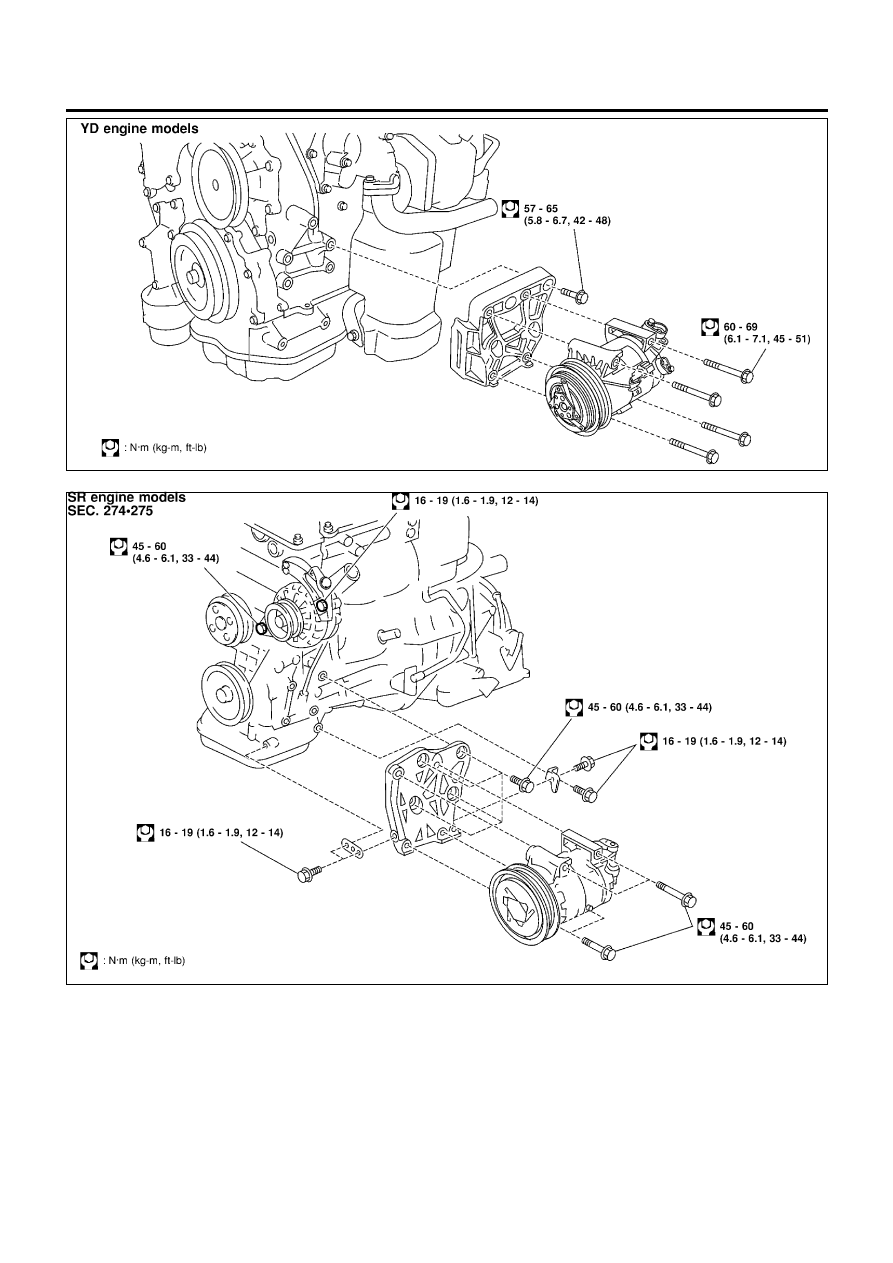

Compressor

REMOVAL AND INSTALLATION

NLHA0161

NHA392

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor (Cont’d)

HA-90

NHA393

NHA394

SERVICE PROCEDURE

Compressor (Cont’d)

HA-91

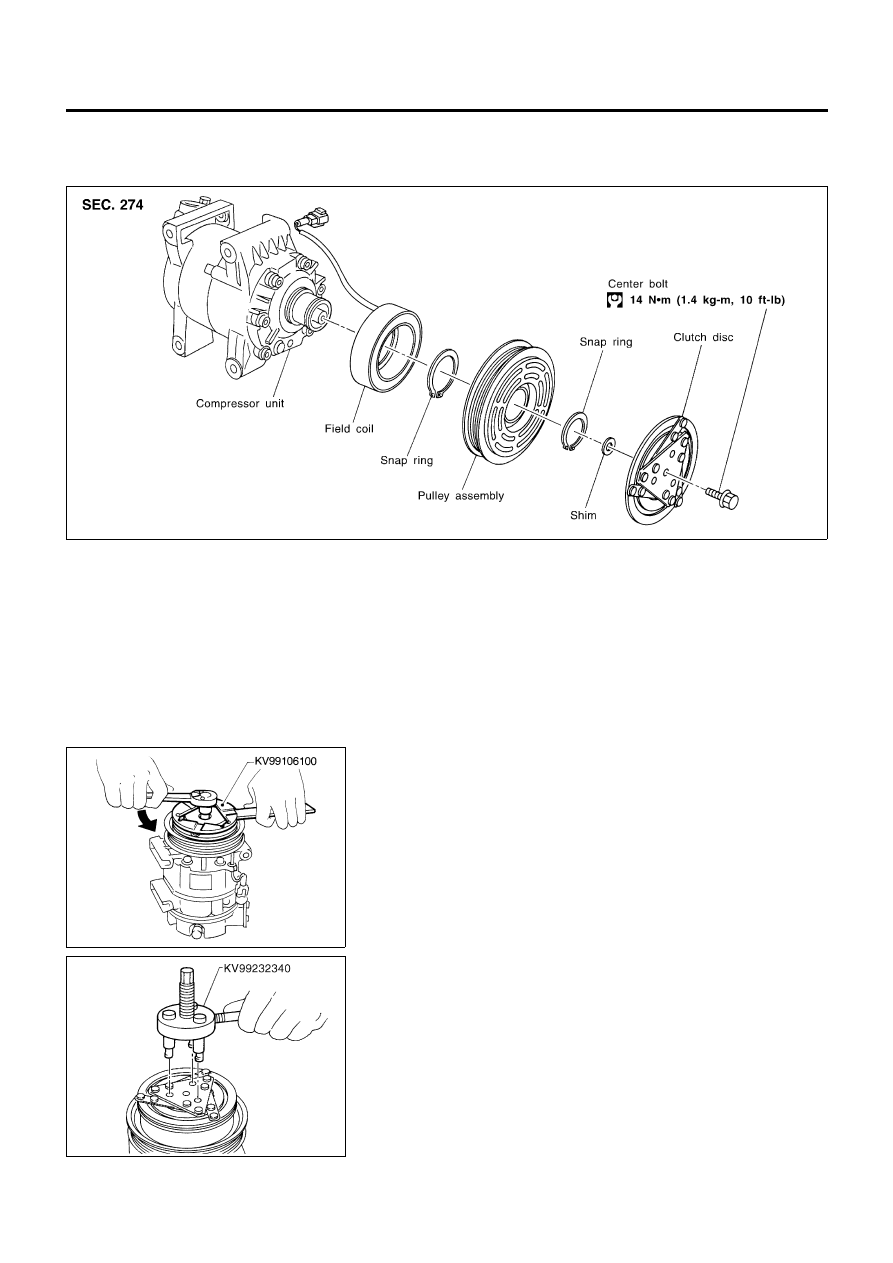

Compressor Clutch — CSV613 (CALSONIC
make)

OVERHAUL

=NLHA0211

RHA805H

RHA136E

REMOVAL

NLHA0212

+

When removing center bolt, hold clutch disc with clutch disc
wrench.

RHA399FA

SERVICE PROCEDURE

Compressor Clutch — CSV613 (CALSONIC make)

HA-92

RHA124FA

+

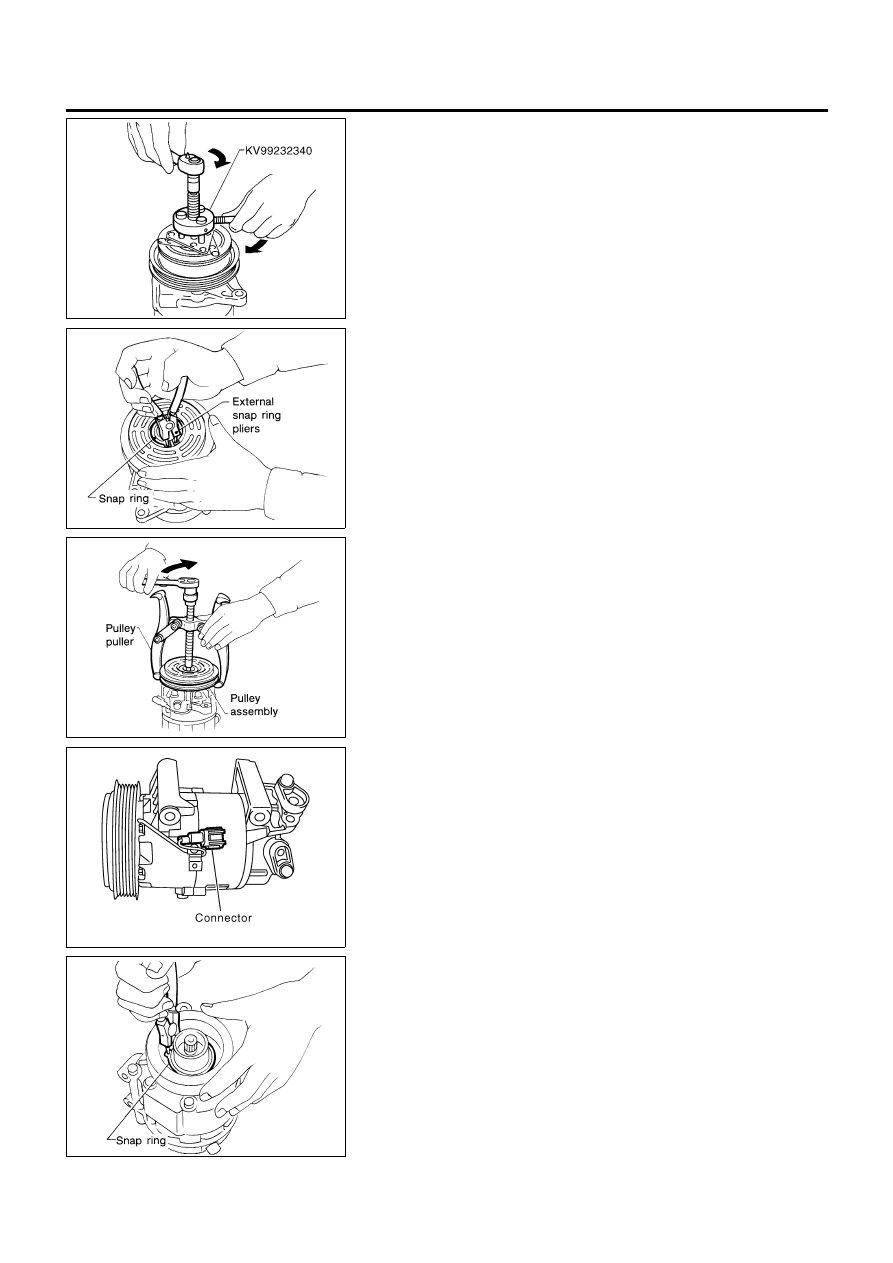

Remove the clutch disc using the clutch disc puller.
Insert the holder’s three pins into the holes in the clutch disc.
Rotate the holder clockwise to hook it onto the plate. Then,
tighten the center bolt to remove the clutch disc.
After removing the clutch disc, remove the shims from either
the drive shaft or the clutch disc.

RHA138E

+

Remove the snap ring using external snap ring pliers.

RHA139E

+

Pulley removal
Position the center pulley puller on the end of the drive shaft,
and remove the pulley assembly using any commercially avail-
able pulley puller.
To prevent the pulley groove from being deformed, the
puller claws should be positioned onto the edge of the
pulley assembly.

RHA806H

+

Remove the connector from the connector bracket.

RHA145E

+

Remove the snap ring using external snap ring pliers.

SERVICE PROCEDURE

Compressor Clutch — CSV613 (CALSONIC make) (Cont’d)

HA-93

RHA126F

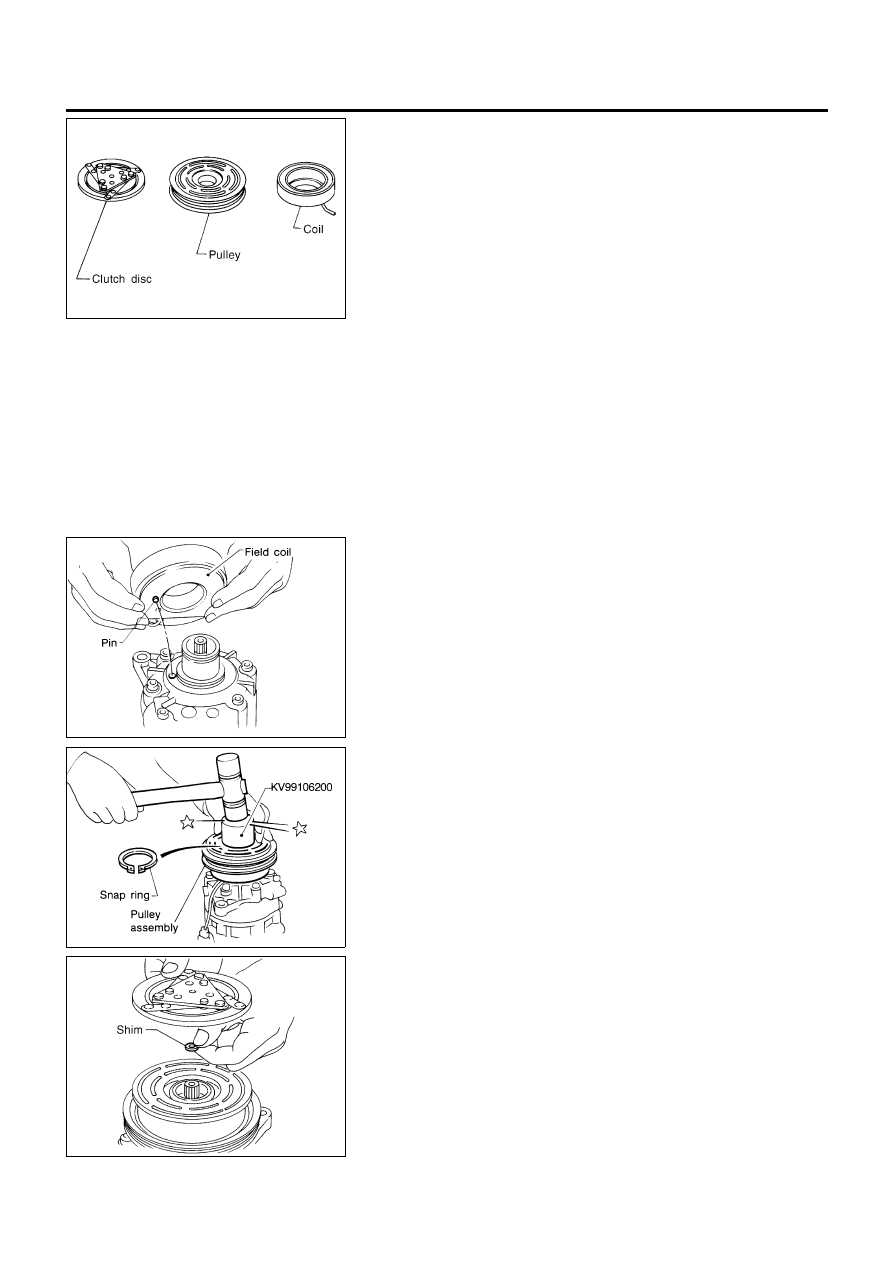

INSPECTION

NLHA0213

Clutch Disc

NLHA0213S01

If the contact surface shows signs of damage due to excessive
heat, replace clutch disc and pulley.

Pulley

NLHA0213S02

Check the appearance of the pulley assembly. If the contact sur-
face of pulley shows signs of excessive grooving, replace clutch
disc and pulley. The contact surfaces of the pulley assembly should
be cleaned with a suitable solvent before reinstallation.

Coil

NLHA0213S03

Check coil for loose connection or cracked insulation.

RHA142E

INSTALLATION

NLHA0214

+

Install the field coil.
Be sure to align the coil’s pin with the hole in the com-
pressor’s front head.

+

Install the field coil harness clip using a screwdriver.

RHA143E

+

Install the pulley assembly using the installer and a hand
press, and then install the snap ring using snap ring pliers.

RHA127F

+

Install the clutch disc on the drive shaft, together with the
original shim(s). Press the clutch disc down by hand.

SERVICE PROCEDURE

Compressor Clutch — CSV613 (CALSONIC make) (Cont’d)

HA-94

RHA086E

+

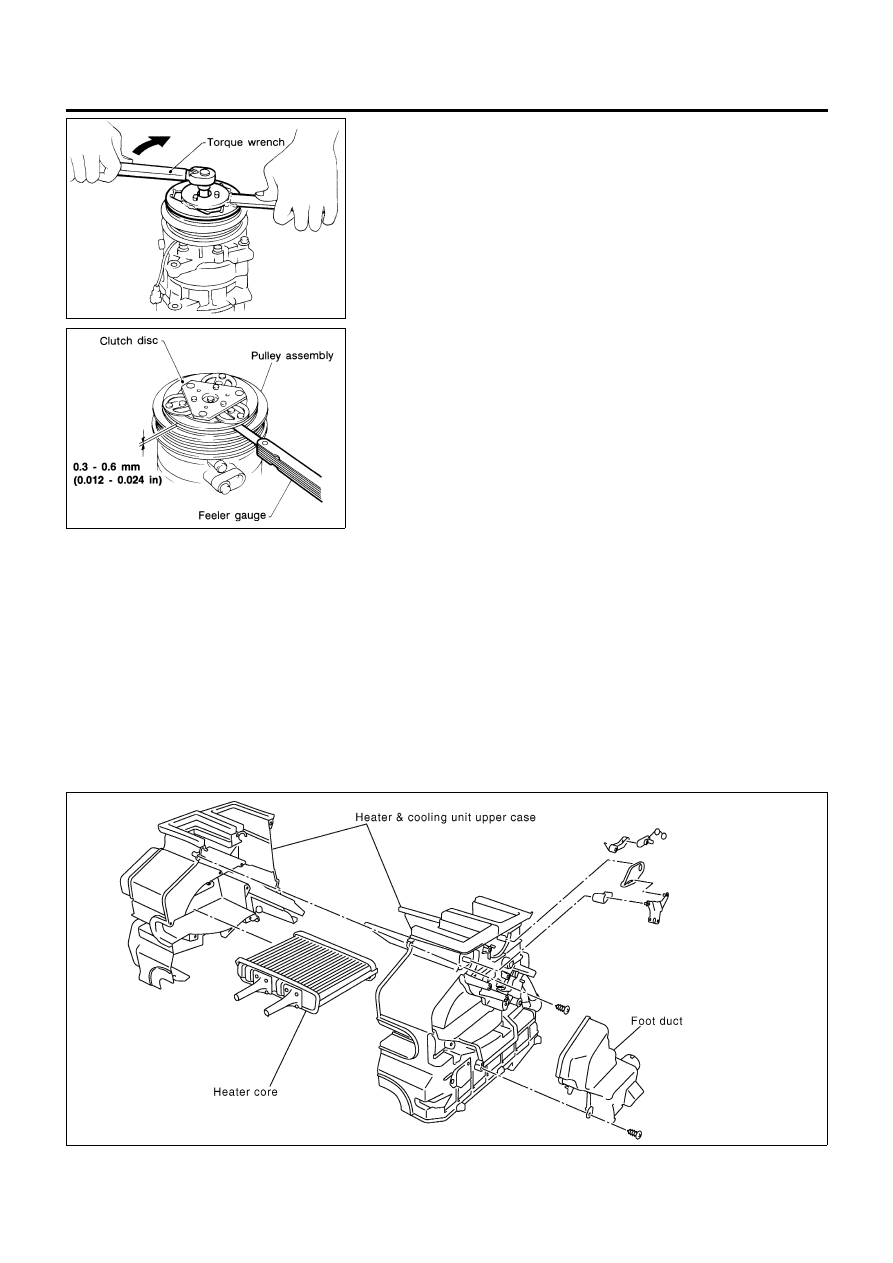

Using the holder to prevent clutch disc rotation, tighten the bolt
to 14 N·m (1.4 kg-m, 10 ft-lb) torque.
After tightening the bolt, check that the pulley rotates
smoothly.

RHA087E

+

Check clearance around the entire periphery of clutch disc.

Disc-to-pulley clearance:

0.3 - 0.6 mm (0.012 - 0.024 in)

If the specified clearance is not obtained, replace adjusting
spacer and readjust.

Break-in Operation

NLHA0214S01

When replacing compressor clutch assembly, always carry out the
break-in operation. This is done by engaging and disengaging the
clutch about thirty times. Break-in operation raises the level of
transmitted torque.

Heater & Cooling Unit (Heater Core)

REMOVAL

NLHA0193

RHA807H

SERVICE PROCEDURE

Compressor Clutch — CSV613 (CALSONIC make) (Cont’d)

HA-95

1.

Drain the cooling system. Refer to LC-19 (QG), LC-38 (SR),
LC-59 (YD), “Changing Engine Coolant”.

2.

Discharge the A/C system. Refer to HA-85.

3.

Disconnect the two heater hoses from inside the engine com-
partment.

4.

Remove the blower unit. Refer to HA-97.

5.

Remove the steering member assembly. Refer to BT-22,
“Instrument Panel Assembly”.

6.

Remove the heater unit.

7.

Separate the heater & cooling unit case, and remove the
heater core.

INSTALLATION

NLHA0194

Install in the reverse order of removal.
When filling radiator with coolant, refer to LC-20 (QG), LC-38
(SR), LC-60 (YD), “Refilling Engine Coolant”.
Recharge the A/C system. Refer to HA-85.

RHA673H

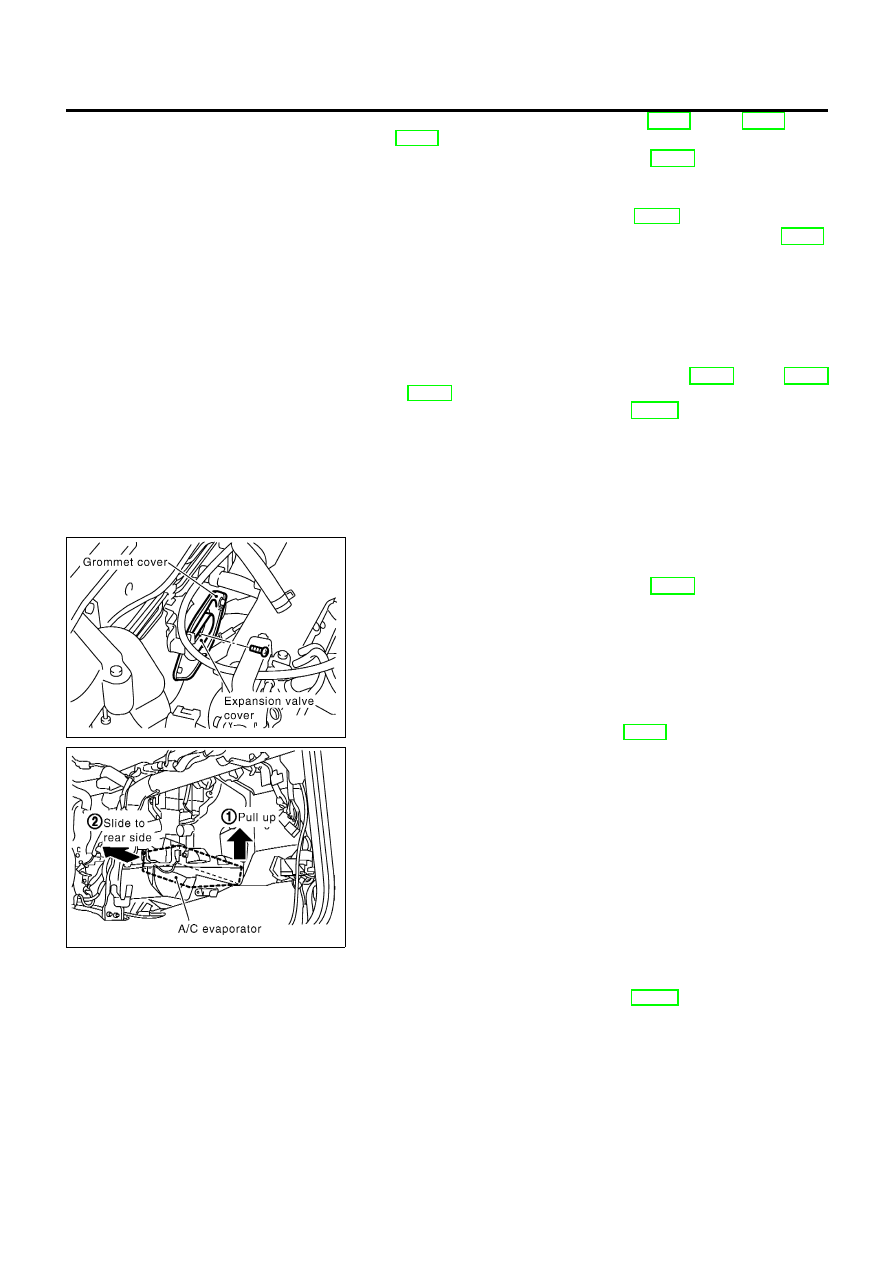

A/C Evaporator

REMOVAL

NLHA0204

1.

Discharge the A/C system. Refer to HA-85.

2.

Disconnect the two refrigerant lines from the engine compart-
ment.
Cap the A/C lines to prevent moisture from entering the sys-
tem.

3.

Remove the grommet cover, grommet and expansion valve
cover from the engine compartment.

4.

Remove the glove box, instrument lower assist panel and
instrument lower cover. Refer to BT-22.

RHA674H

5.

Remove the five screws fixed heater & cooling unit lower
cover.

6.

Slide the A/C evaporator to rear side.

7.

Slide the heater & cooling unit lower cover to rear side and
then remove it.

8.

Slide the A/C evaporator to the front side and then remove the
A/C evaporator.

INSTALLATION

NLHA0205

Install in the reverse order of removal.
Recharge the A/C system. Refer to HA-85.

SERVICE PROCEDURE

Heater & Cooling Unit (Heater Core) (Cont’d)

HA-96

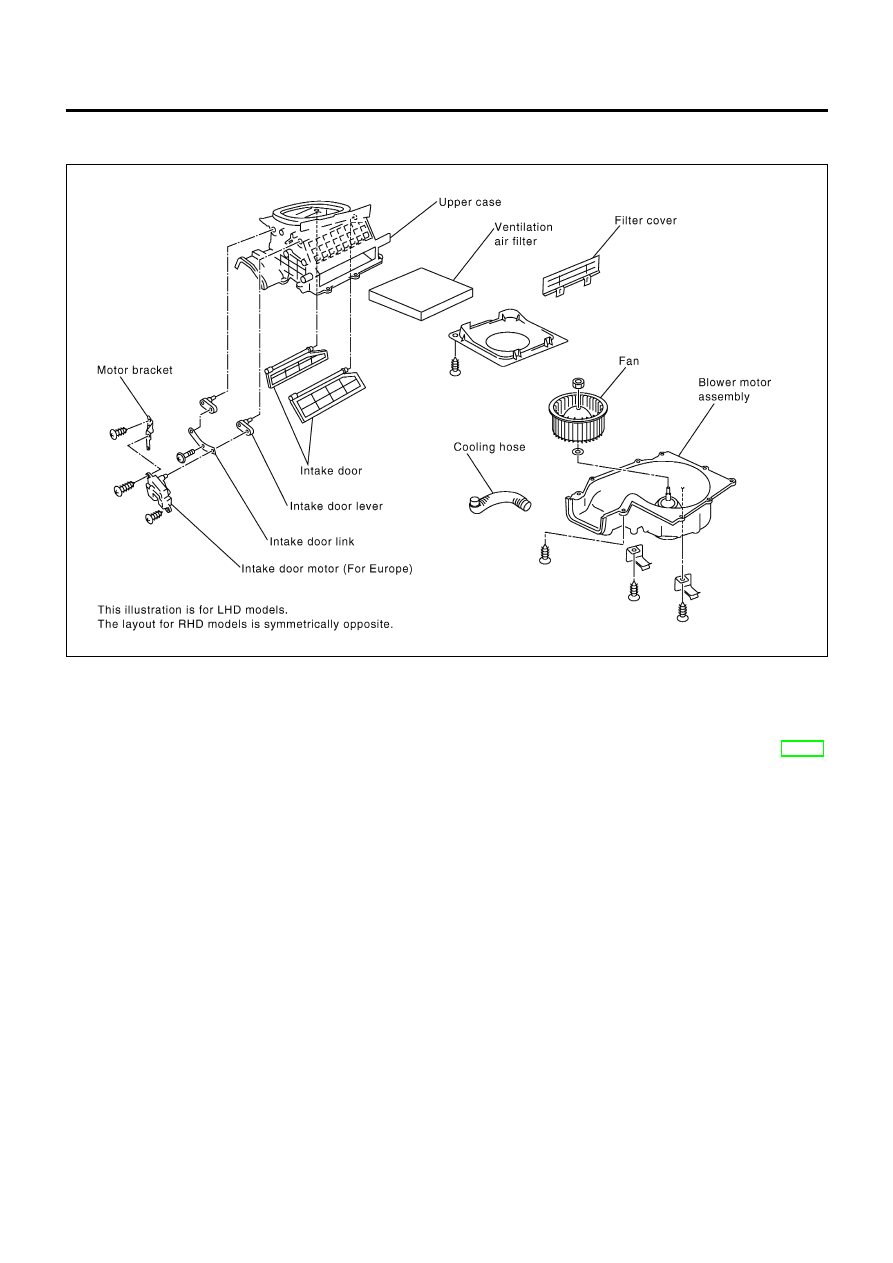

Blower Unit

REMOVAL

NLHA0195

RHA676HA

1.

Remove the instrument panel assembly. Refer to BT-22,
“Instrument Panel Assembly”.

2.

Disconnect the blower motor and resistor connector.

3.

Remove blower unit.

INSTALLATION

NLHA0196

Install in the reverse order of removal.

SERVICE PROCEDURE

Blower Unit

HA-97
